알리 T12 인두기 접지 작업하기

옜날에 알리익스프레스에서 판매하는 T12 인두기를 구입하고 잘사용하고 있습니다.



그런데 유튜브를 보다가 알리발 T12 인두기에 관한 영상을 보게되었습니다. 영상의 내용은 T12 인두기의 알루미늄 케이스에 외함 접지가 안되어서있기 때문에 누전시 감전될 수 있다는 내용이였습니다. 기본적으로 알류미늄 케이스에 아노다이징 처리가 되어있어서 절연 상태이지만 혹시 모를 만일의 상황에 대비하고자 저도 접지를 해야겠다 생각해서 접지를 하려고 합니다.



T12 인두기 전원 쪽

요즘 나오는 T12 인두기를 보면 AC 전원도 받을 수 있고 DC 전원도 받을 수 있게 되어있는데 제가 갖고 있는 T12 인두기는 오직 AC 입력만 받습니다. DC입력을 받으면 그냥 편하게 어댑터를 이용할텐데 AC밖에 입력을 못하니 어쩔 수 없이 접지 작업을 해야하네요.

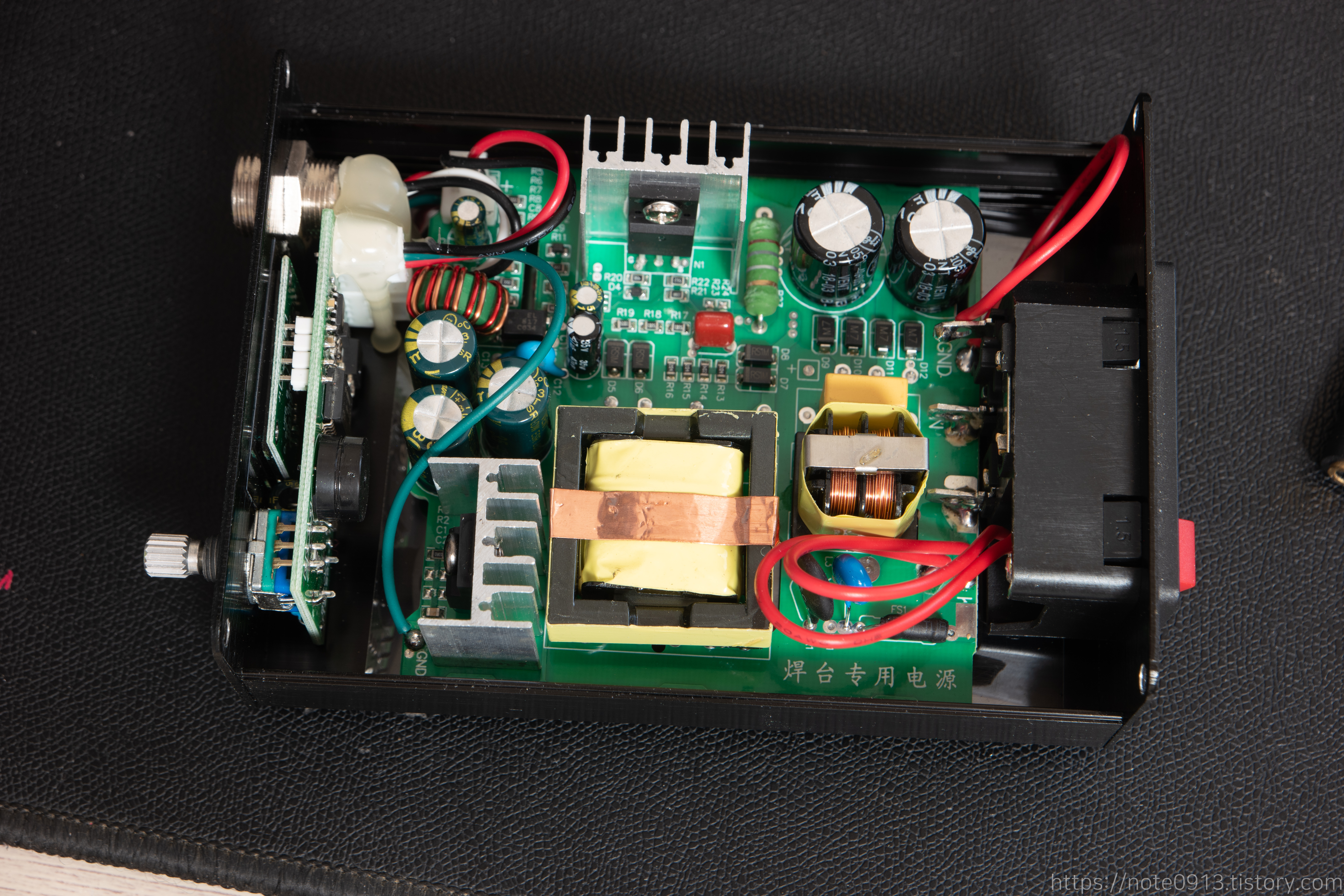

T12 인두기를 분해해보면 이렇게 SMPS 보드와 인두기 컨트롤러 보드로 2가지로 나뉘어져 있습니다. 밑에는 필름이 깔려 있네요.

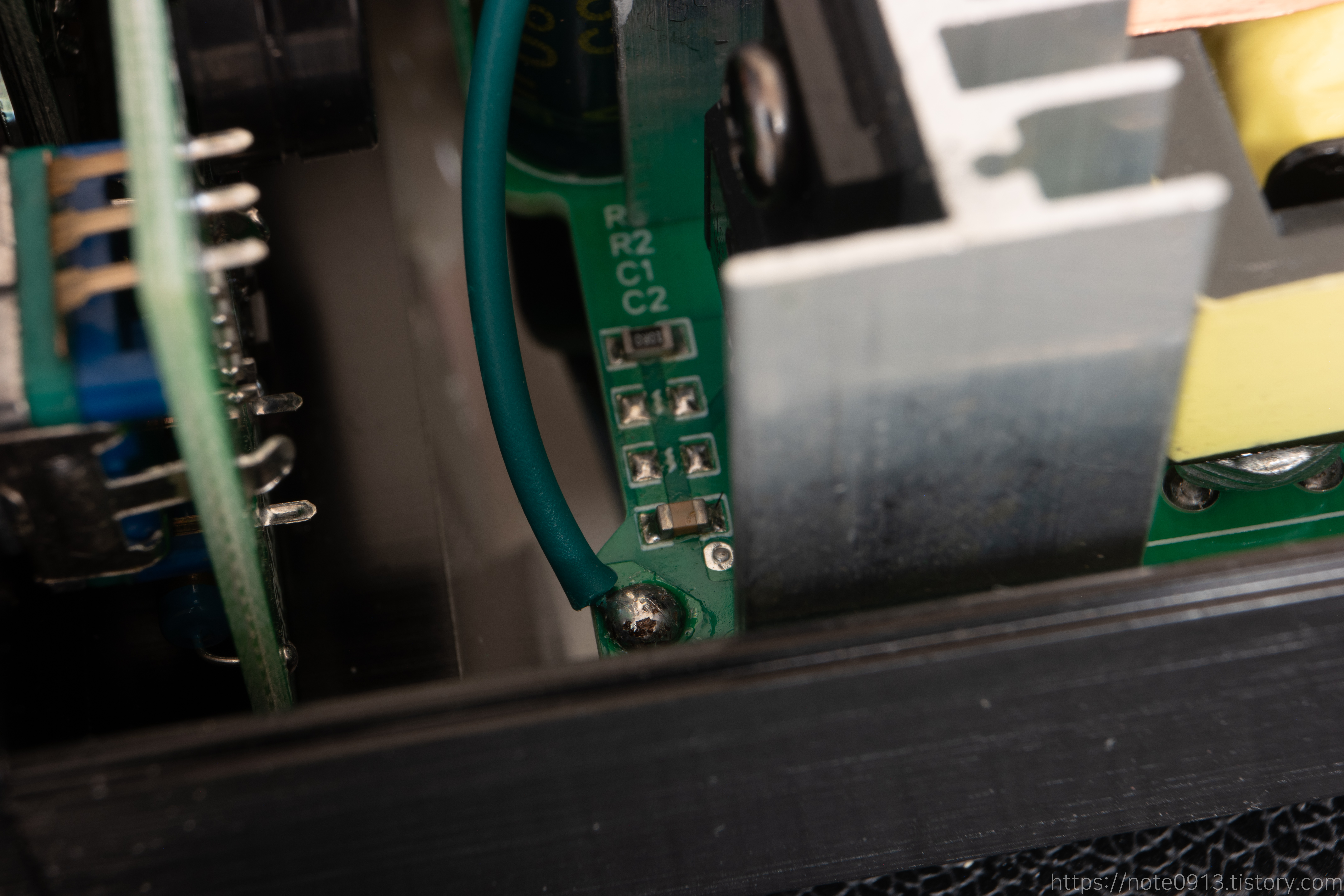

AC에서 입력된 GND 라인을 따라가 보면 GND는 인두팁에 연결되어 있습니다. 인두팁은 접지가 되어있지만 알루미늄 케이스에는 접지가 되어있지 않습니다.

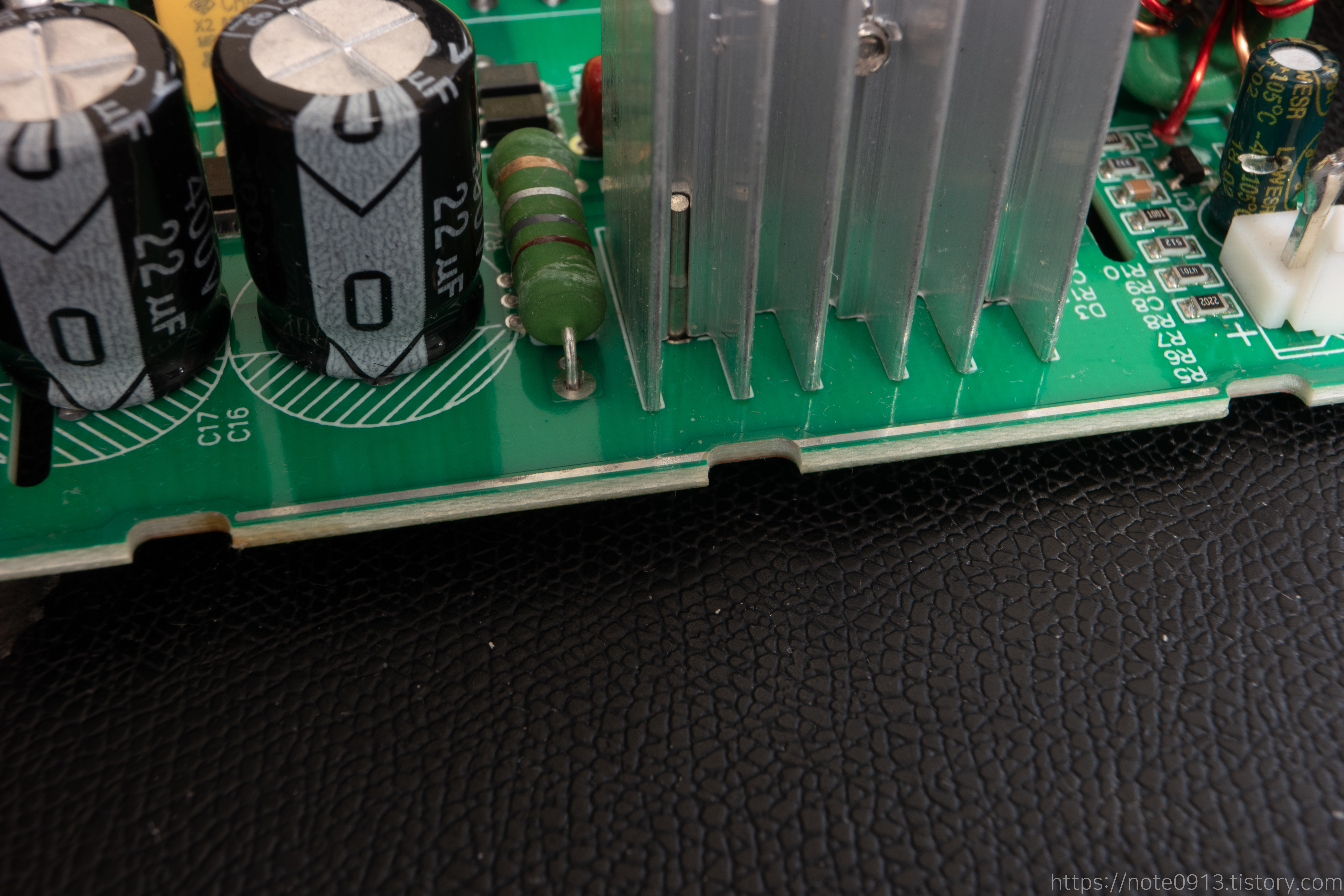

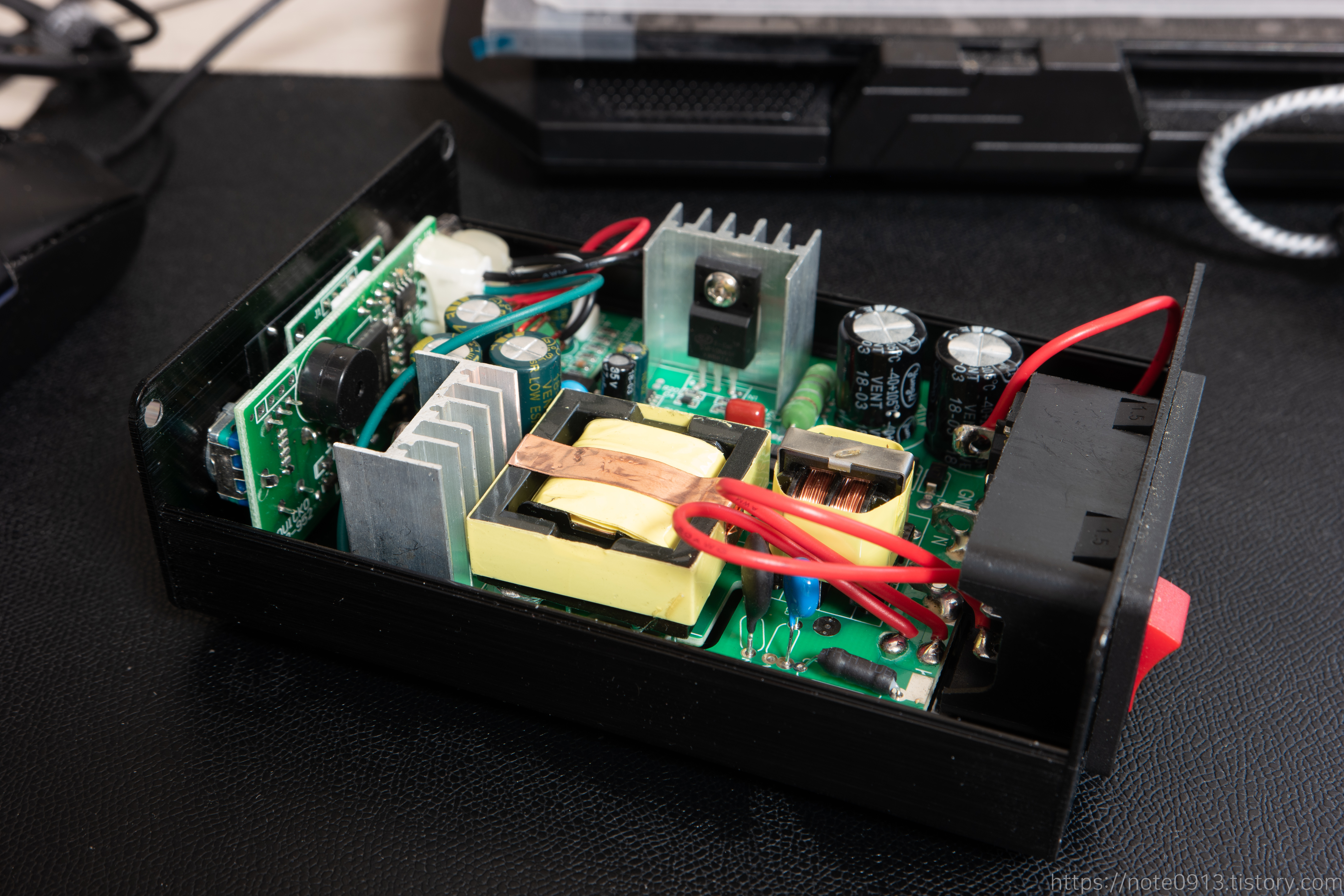

SMPS 기판을 보면 테두리 부분에 GND 라인이 노출되어 있습니다. 다만 알루미늄 케이스가 아노다이징 처리가 되어있어서 절연이 되어있고 기판을 고정하는 홈이 넓어서 실제로 접지가 되지는 않고 있습니다.

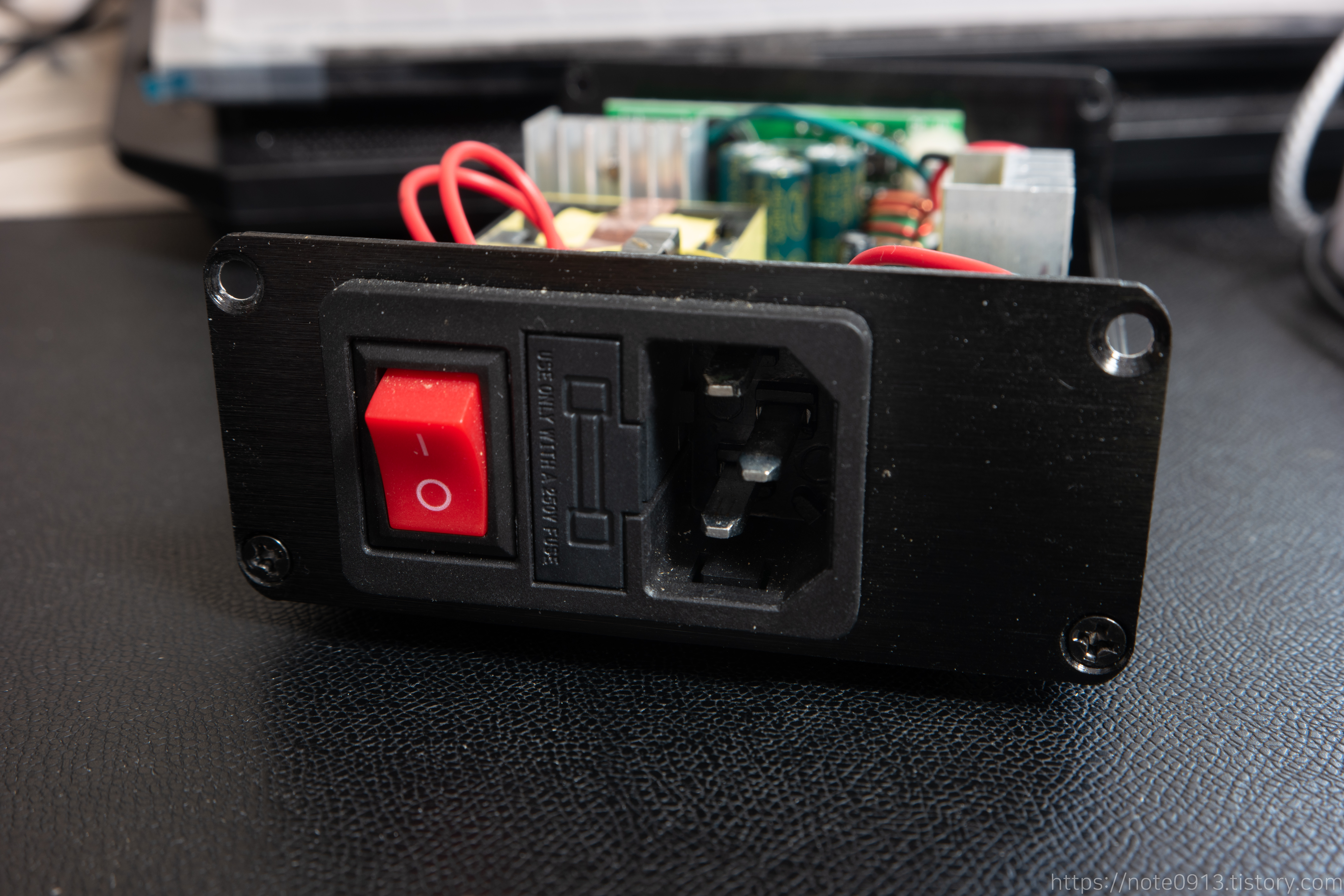

접지를 어떻게 할까 생각해 보았는데 알루미늄 케이스에 구멍을 뚫지않고 최소한으로 접지를 어떻게 할까 생각하다가 인두기 핸들을 연결하는 항공단자와 로터리 엔코더가 서로 연결된 것을 확인하고 이걸로 접지를 하기로 했습니다.

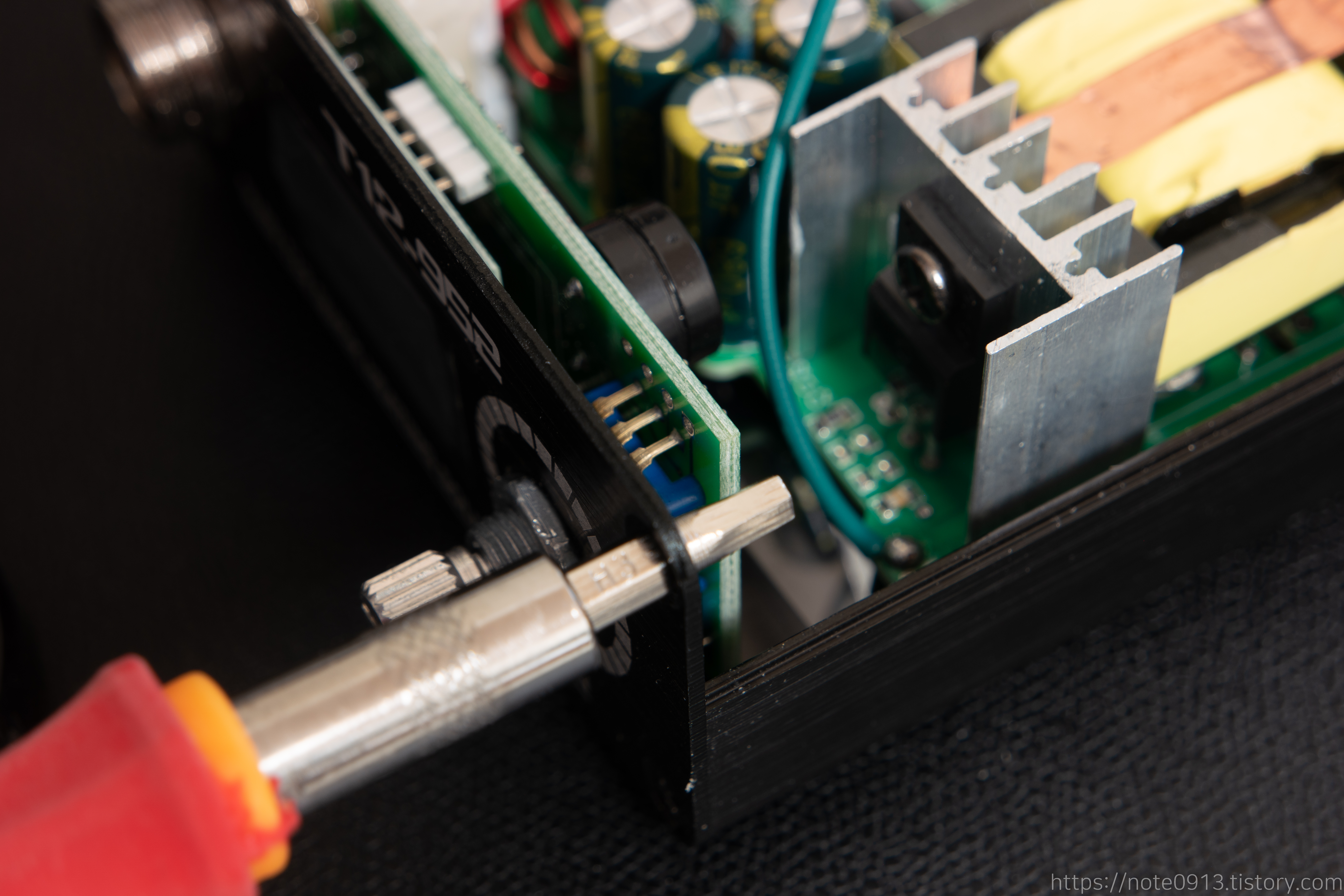

먼저 케이스 전체가 전기가 통할 수 있도록 아노다이징을 벗겨줍니다. 나사부분을 통해서 알루미늄 케이스 전체가 연결되어야하기 때문에 나사 구멍의 아노다이징을 드라이버 같은걸로 벗겨줍니다. 찾아보니 다이서에서 구매한 드라이버 세트에서 육각비트가 딱 맞아서 이걸로 아노다이징 코팅을 벗겨냈습니다.



아노다이징을 벗겨낸 모습

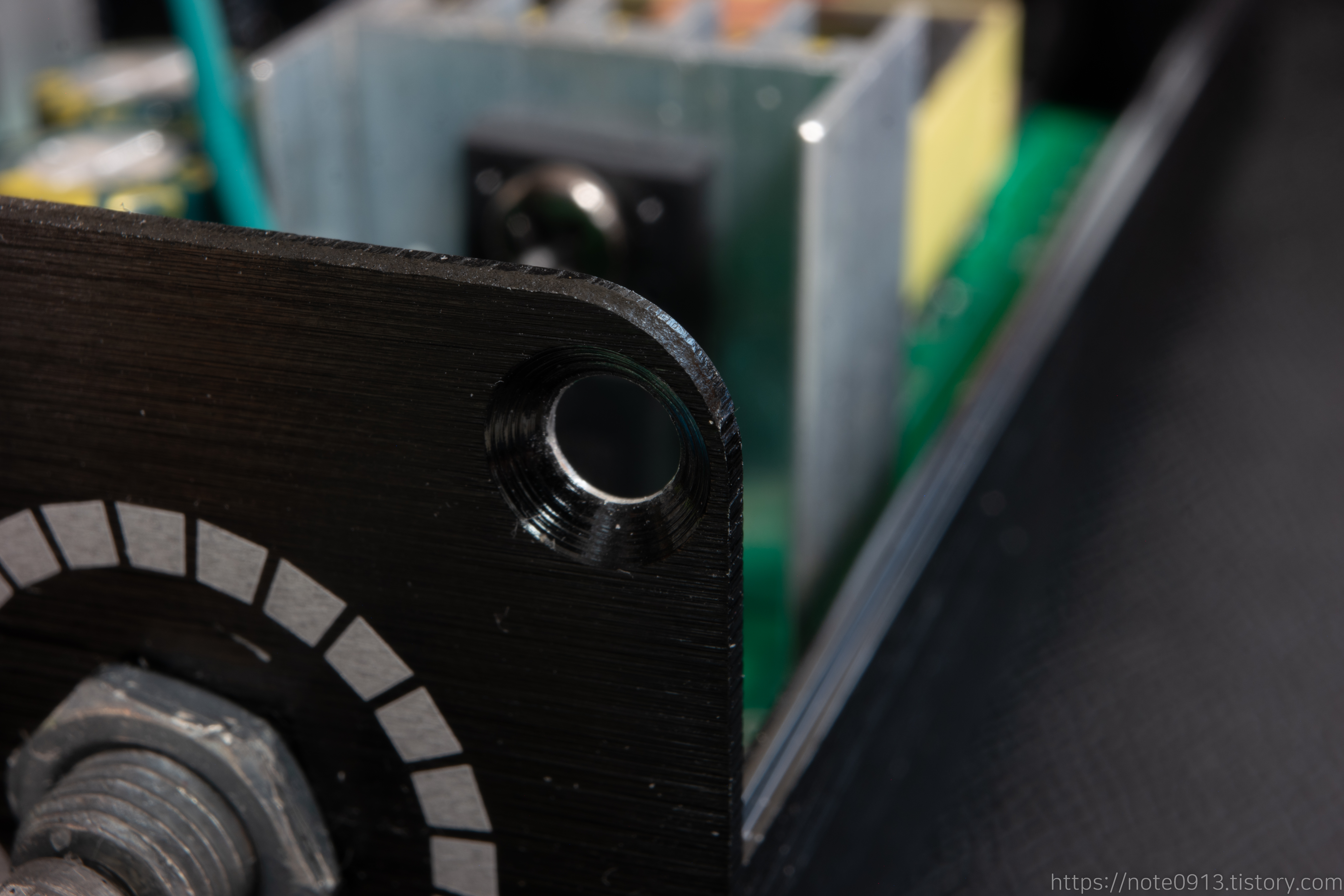

아노다이징이 깔끔하게 벗겨졌습니다.  모든 나사구멍 8개에 같은 작업으로 아노다이징을 벗겨냈습니다.

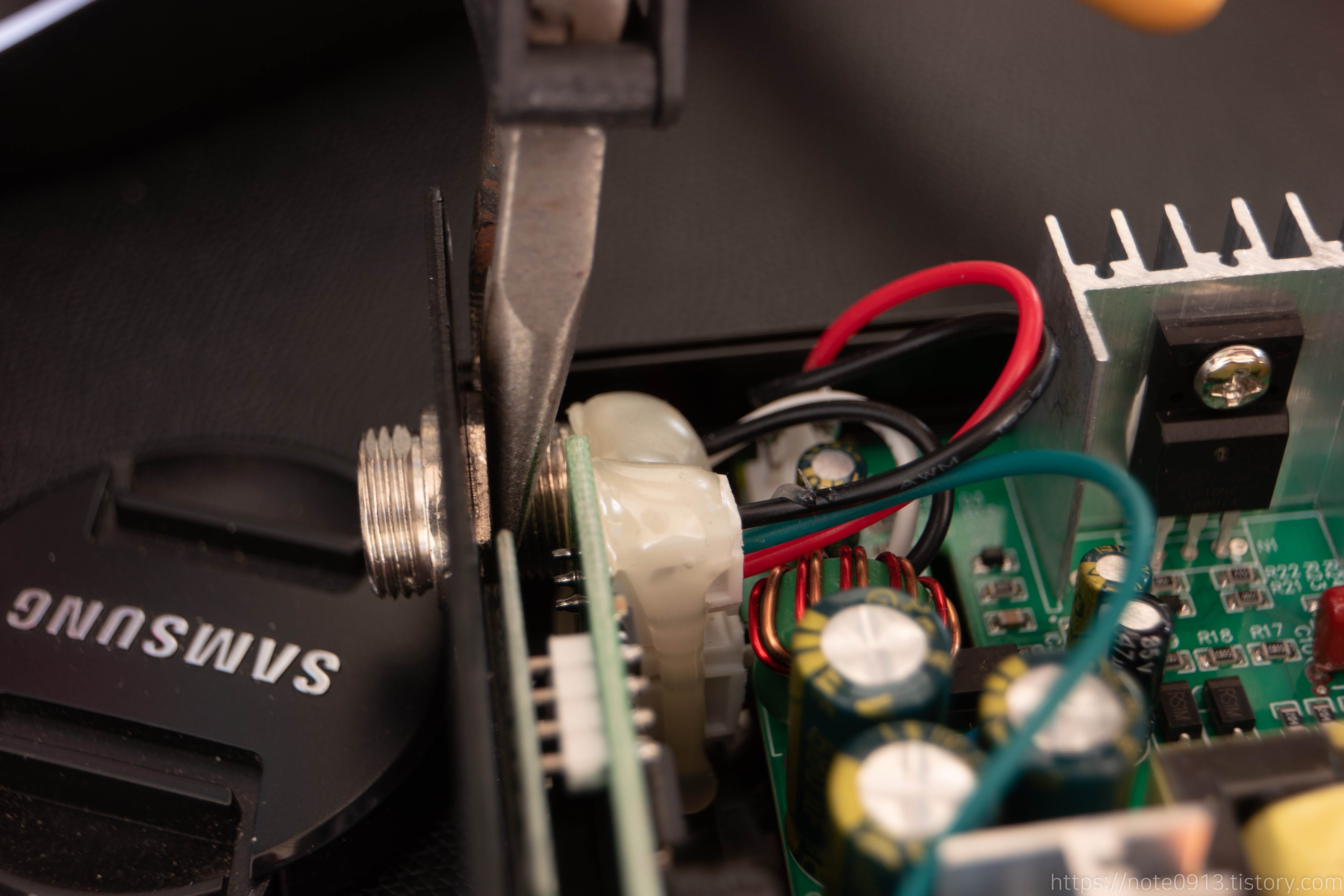

항공단자 뒤쪽에 있는 너트를 풀어줍니다.



선 납땜

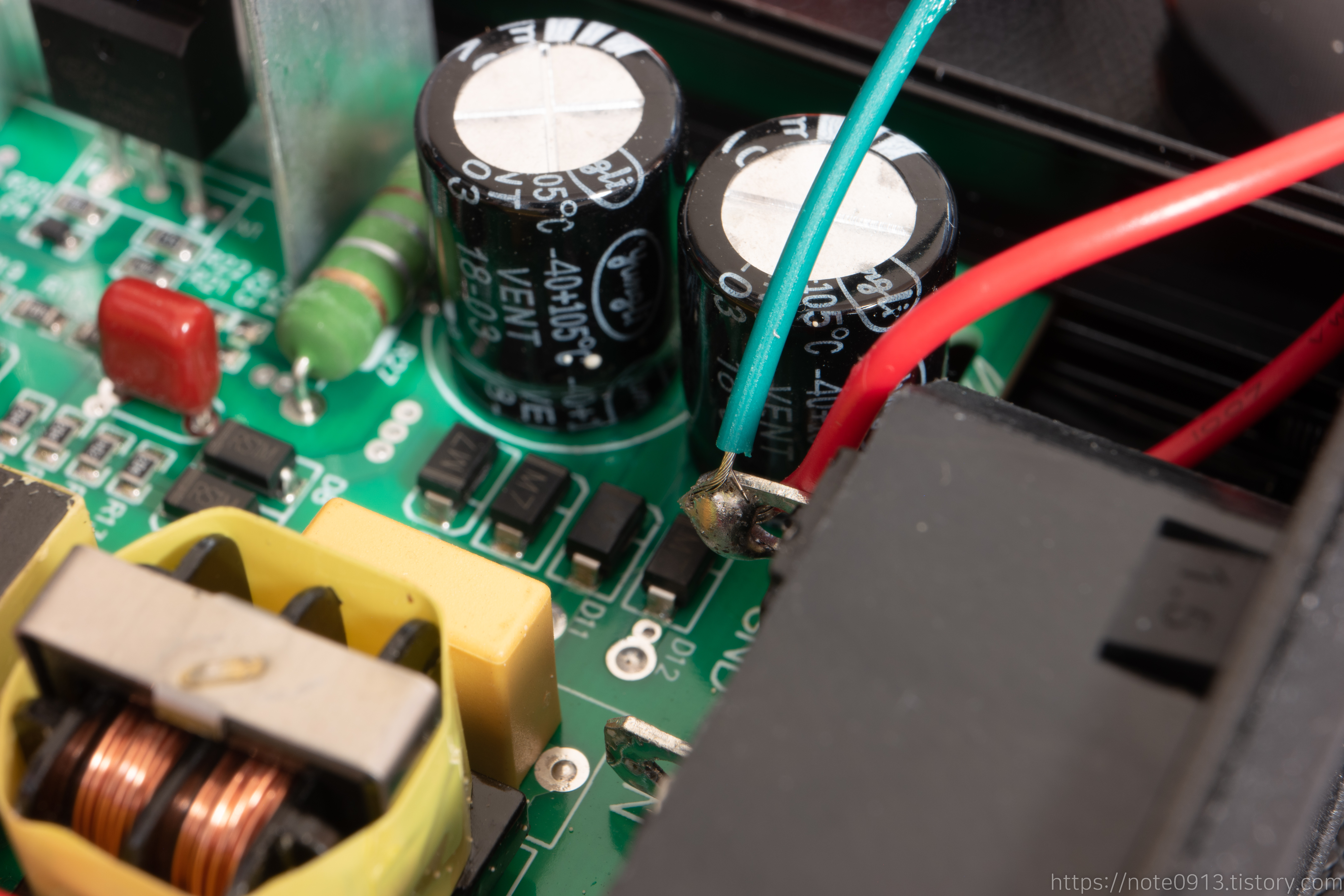

접지를 위한 전선을 준비하고 접지를 위해 AC 입력 GND에 선을 납땜했습니다.



전선과 함께 너트 조이기

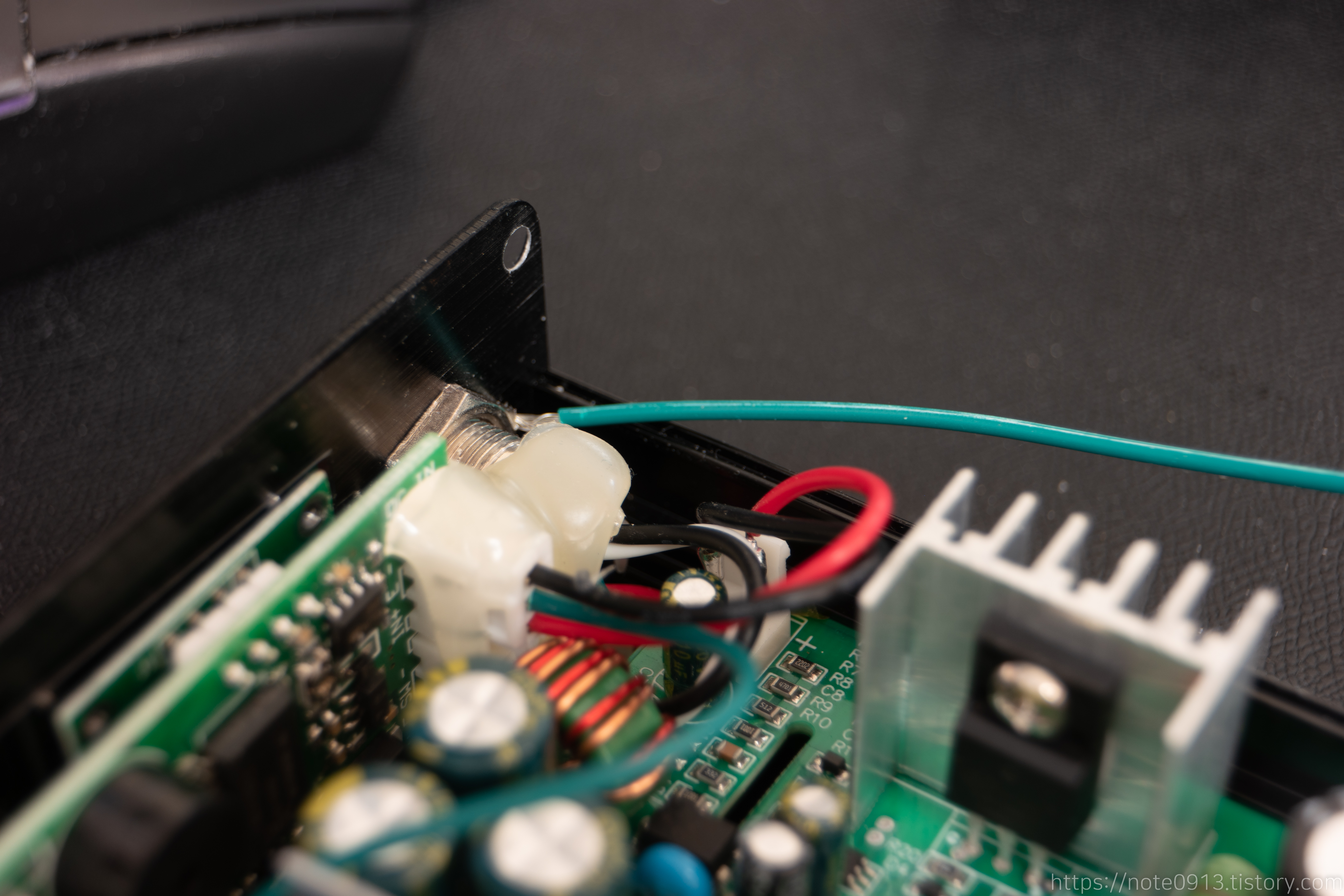

납땜한 선을 앞쪽에 너트를 푼 곳까지 가져와서 전선을 너트와 함께 다시 조여줍니다.



저항 확인

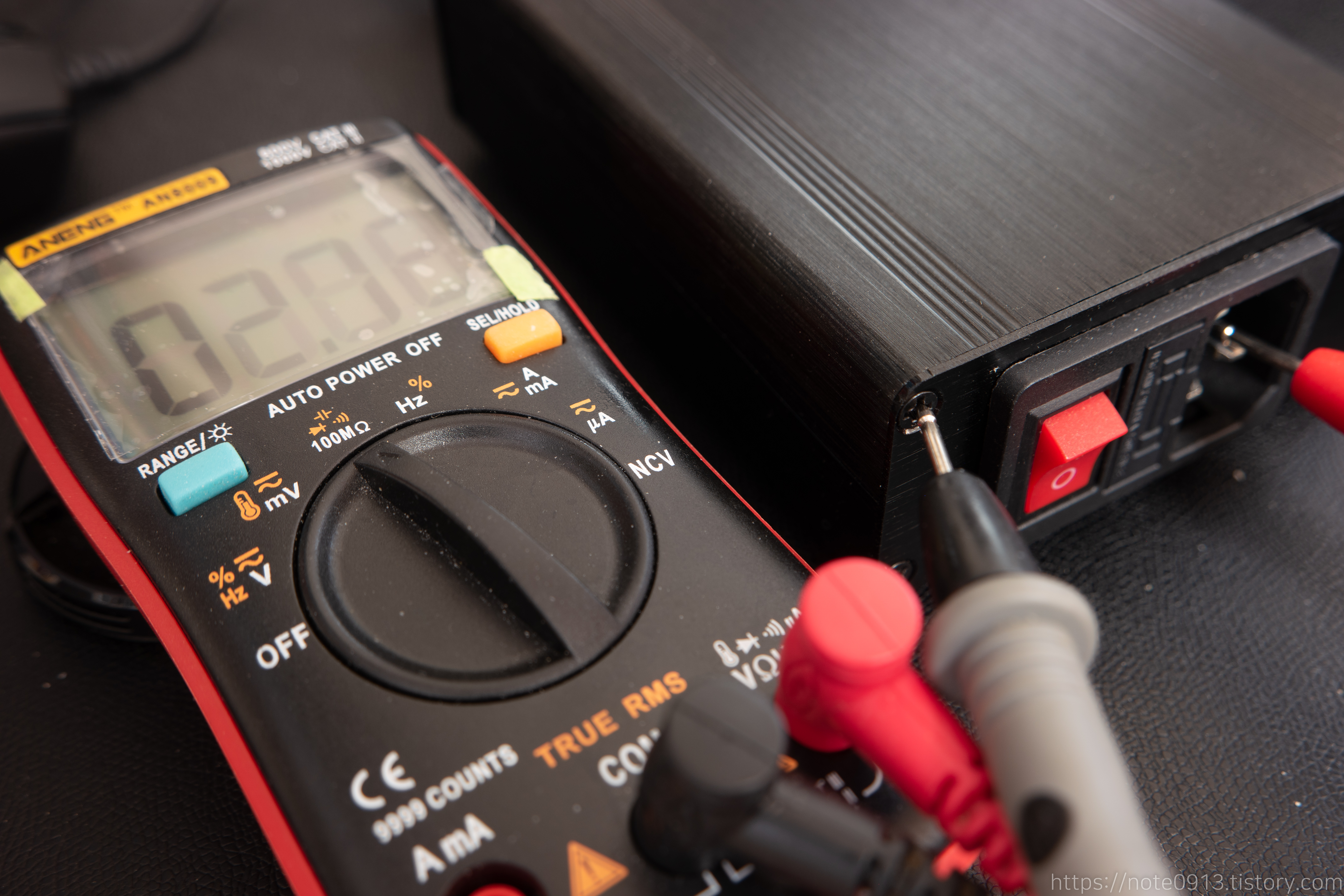

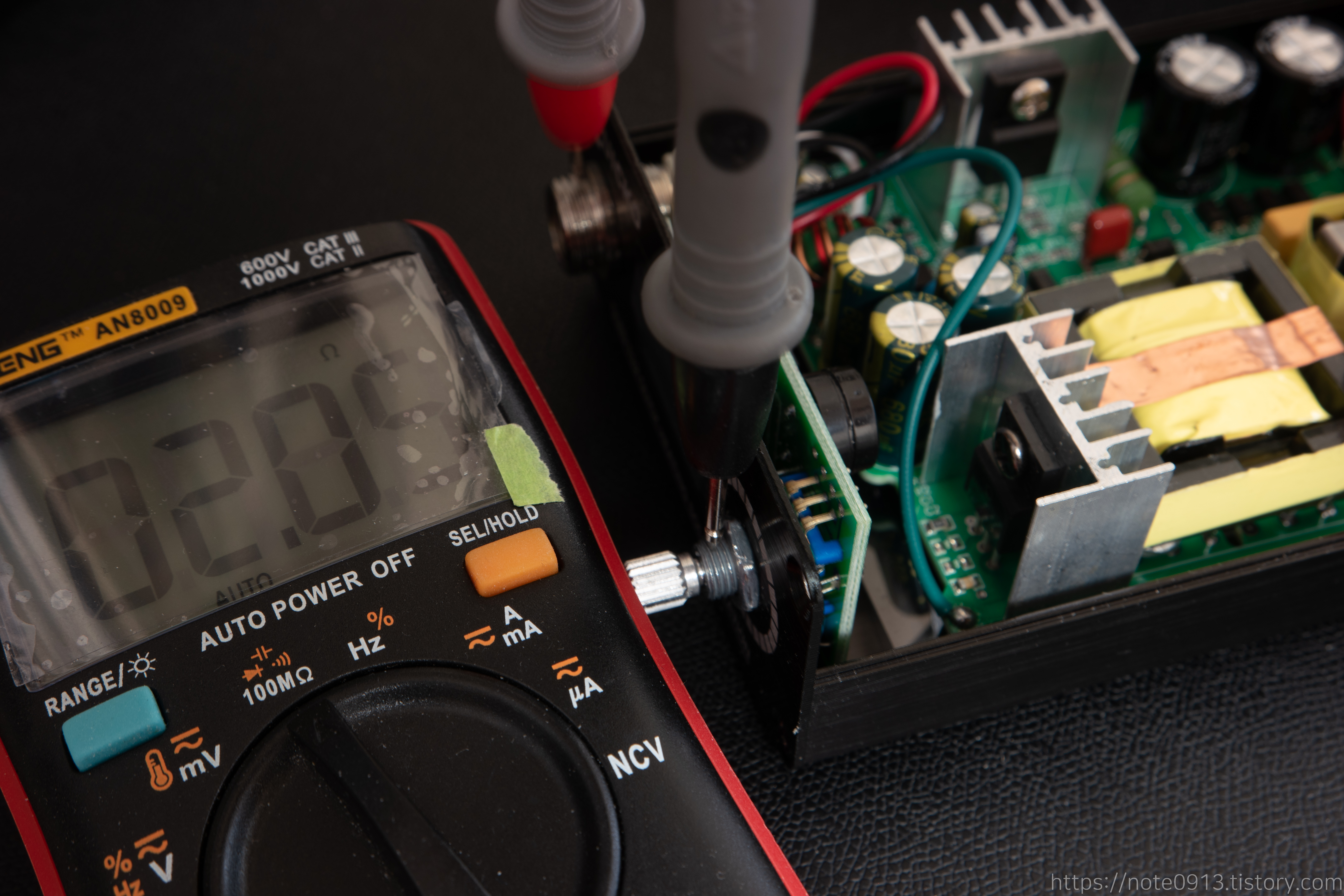

접지가 잘 되었는지 확인하기위해 멀티미터로 저항을 측정해보았습니다. AC 쪽 접지 단자와 나사가 2Ω 정도로 나옵니다. 이걸로 접지과 잘 된것을 확인할 수 있습니다.



T12 인두기가 온도도 매우 빠르게 올라가고 온도조절도 자유롭게 되어서 아주 잘쓰고 있었는데 접지가 안되어있다는걸 알고 접지 작업을 하니 이제야 조금 안심이 됩니다.
