TTC 엔코더로 마우스 휠 엔코더 부품 교체로 고장난 마우스 휠 수리하기 (납땜하기 / 인두기필요)

저번에 마우스 휠 엔코더(또는 인코더라고 불리는)를 분해하고 세척해도 휠 씹힘현상이 그대로라서 이번에는 휠 엔코더를 교체하려고 합니다.

알리익스프레스에서 훨씬 더 저렴하게 판매하지만 배송기간이 길어서 빨리 휠을 고치고 싶어서 어쩔 수 없이 국내에서 구입했습니다.

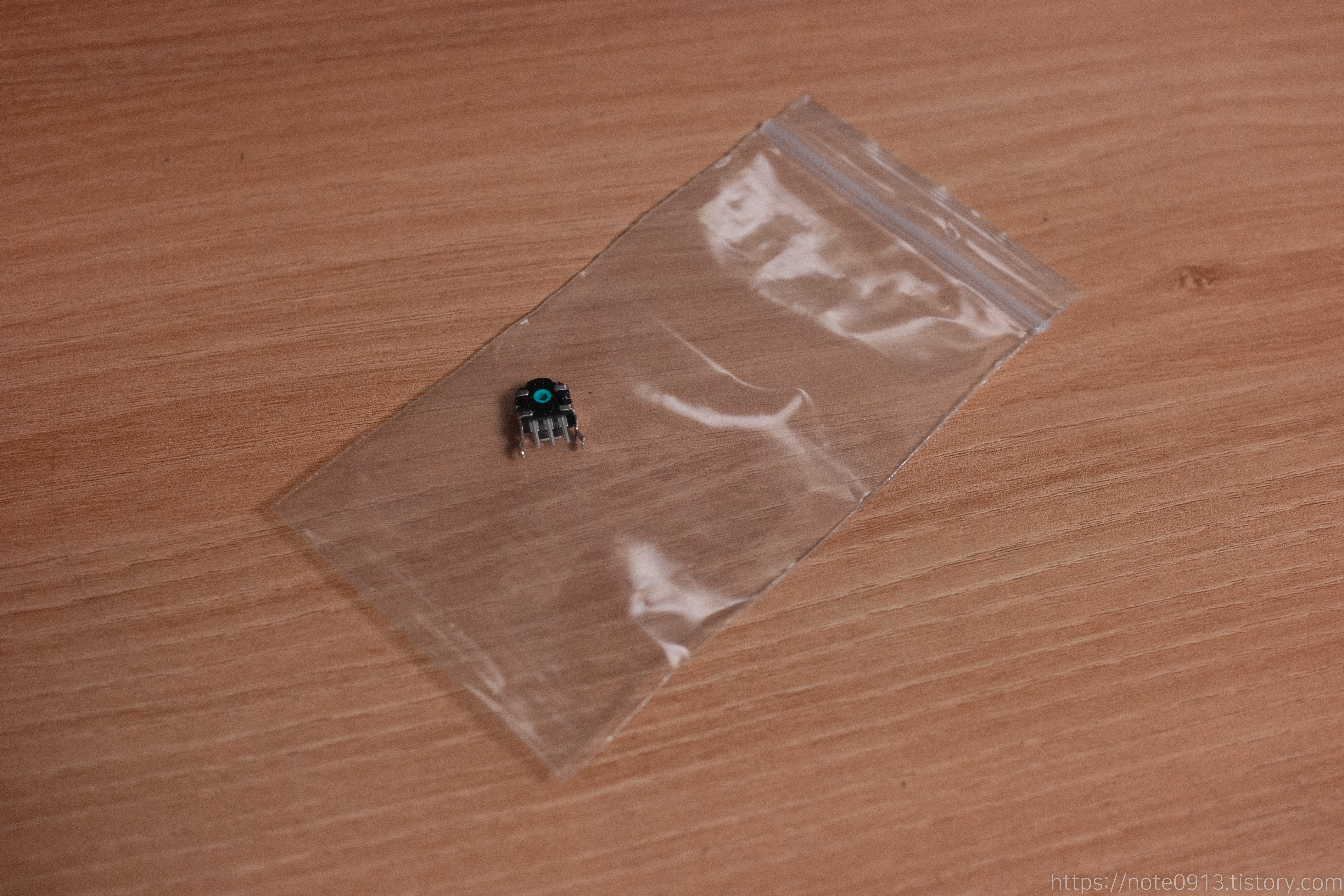

교체할 엔코더

구매한 휠 엔코더는 TTC사의 7mm 엔코더입니다. 배송비 포함 약 4000원인데 수리하려는 마우스보다 비싸네요.ㅋㅋ

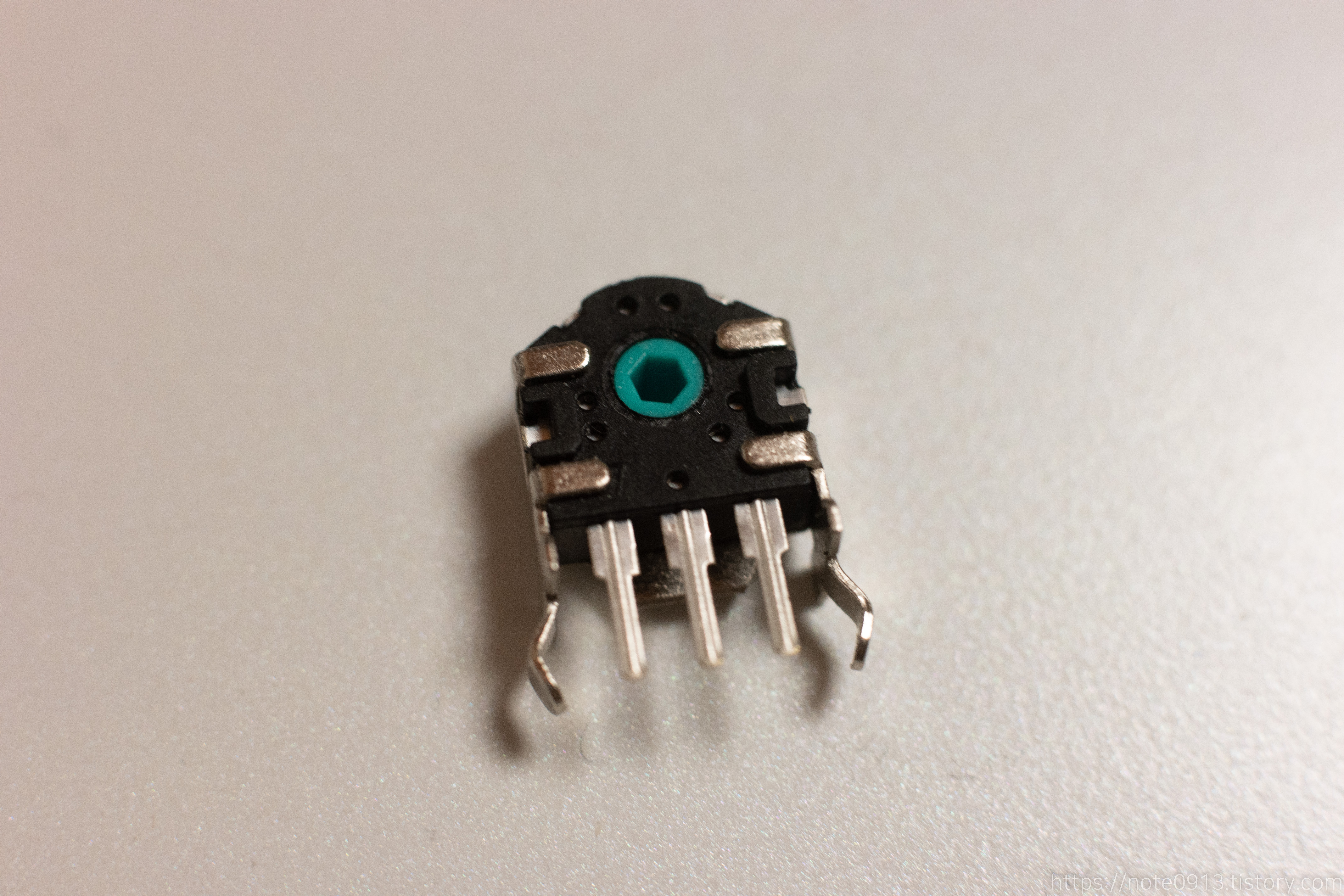

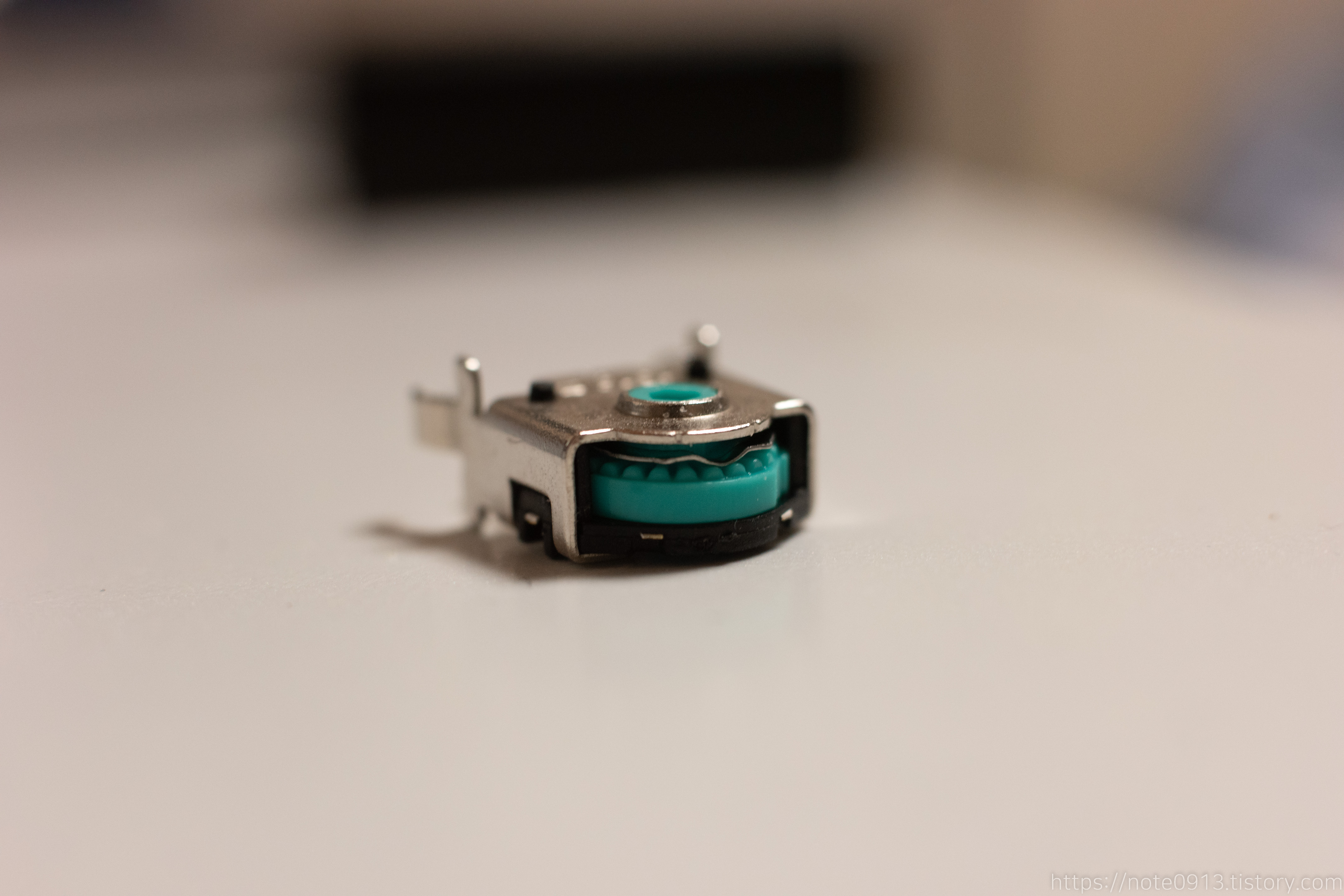

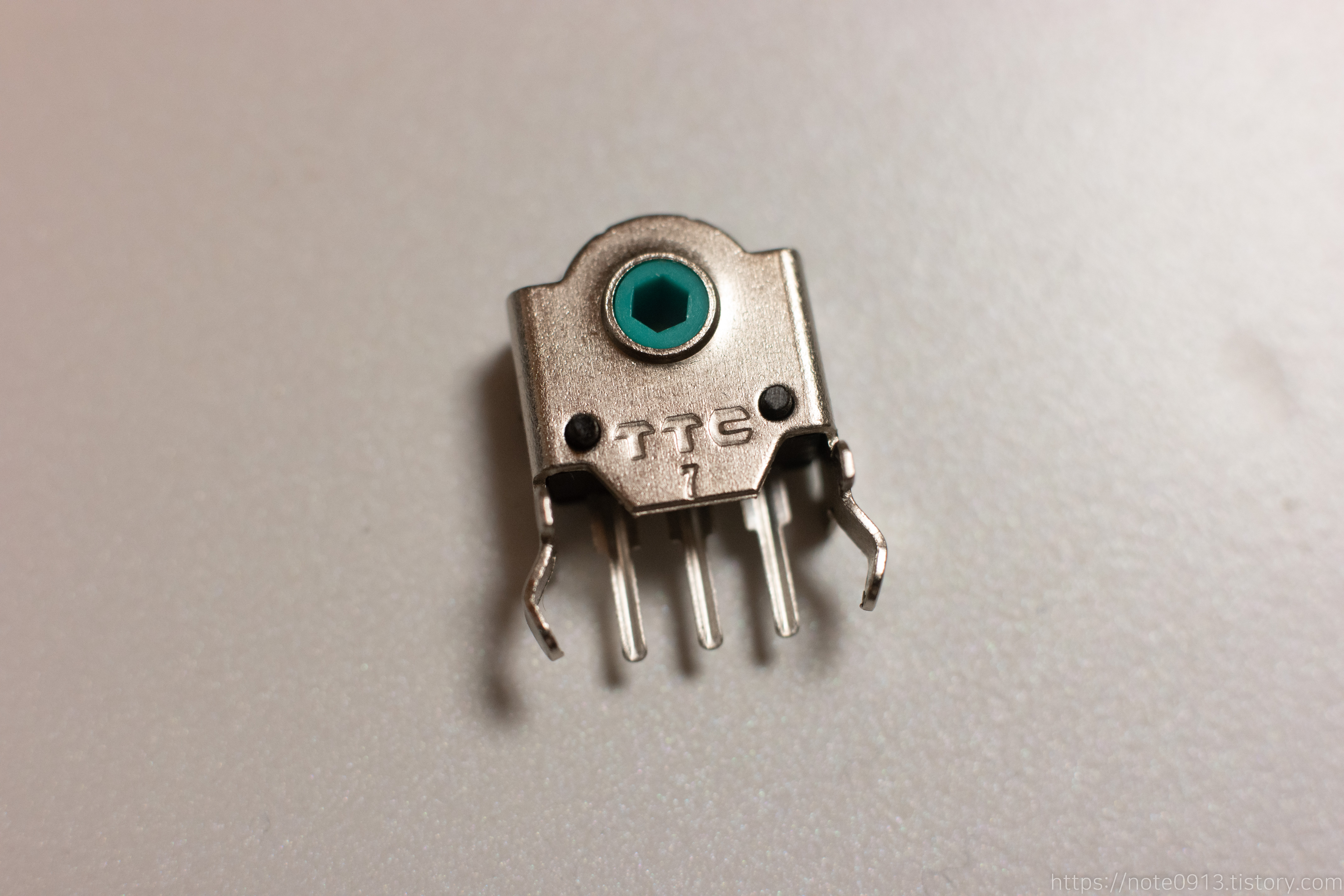

TTC 엔코더 7mm

금속커버에 TTC 라는 각인이 있고 밑에 7이라고 적혀있습니다.

축부분이 민트색이라 눈에 확 띄네요.

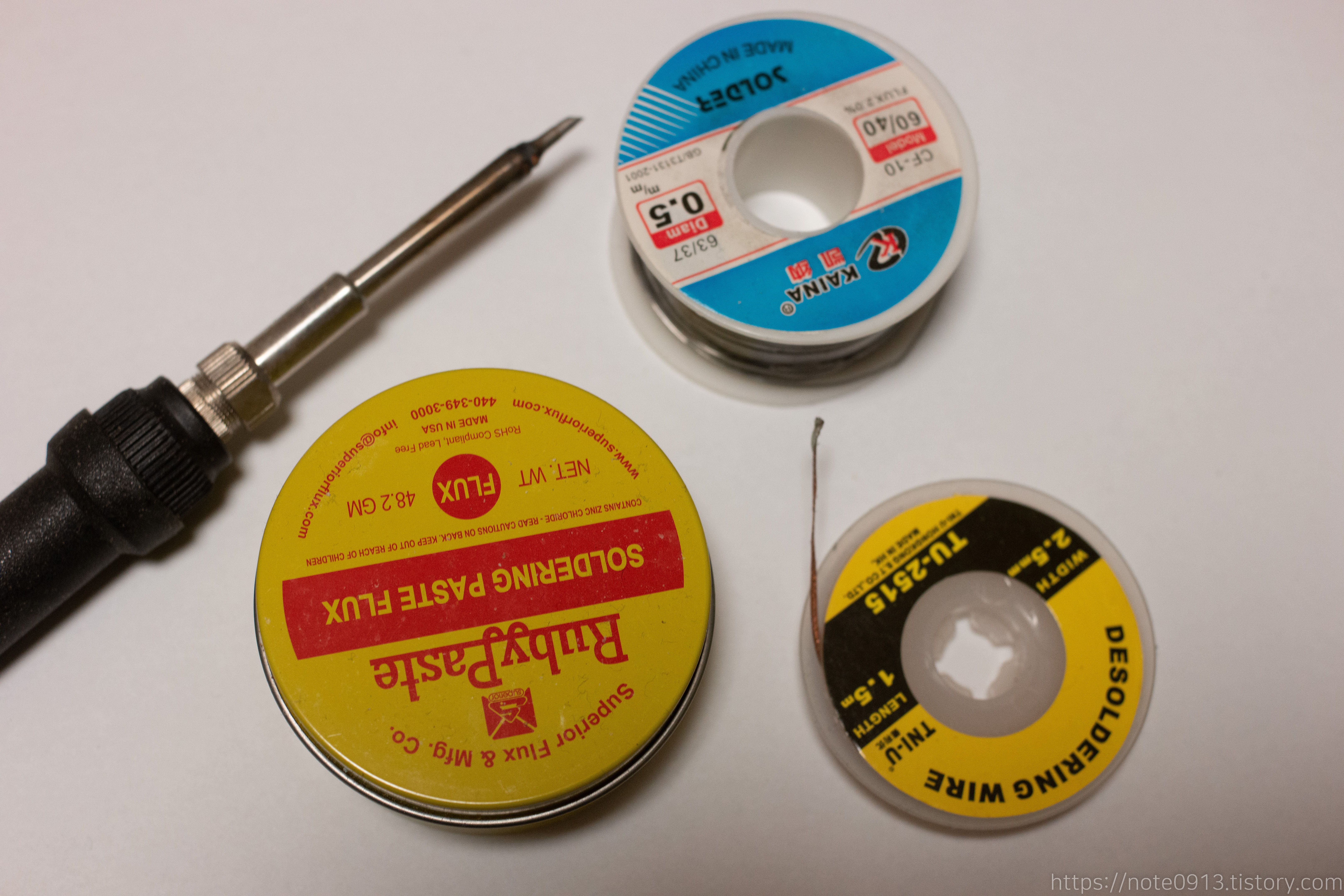

엔코더 교체 준비물

엔코더 교체를 하기위한 준비물입니다. 인두기, 실납, 플럭스(페이스트), 솔더윅(솔더위크라고도 불림 Solder wick)을 준비했습니다. 솔더윅은 구리선로 이루어진 면같은건데 플럭스를 이용하면 납을 빨아들일 수 있습니다. 솔더윅이 아니더라도 납흡입기를 이용해서 납을 제거할 수 있습니다.

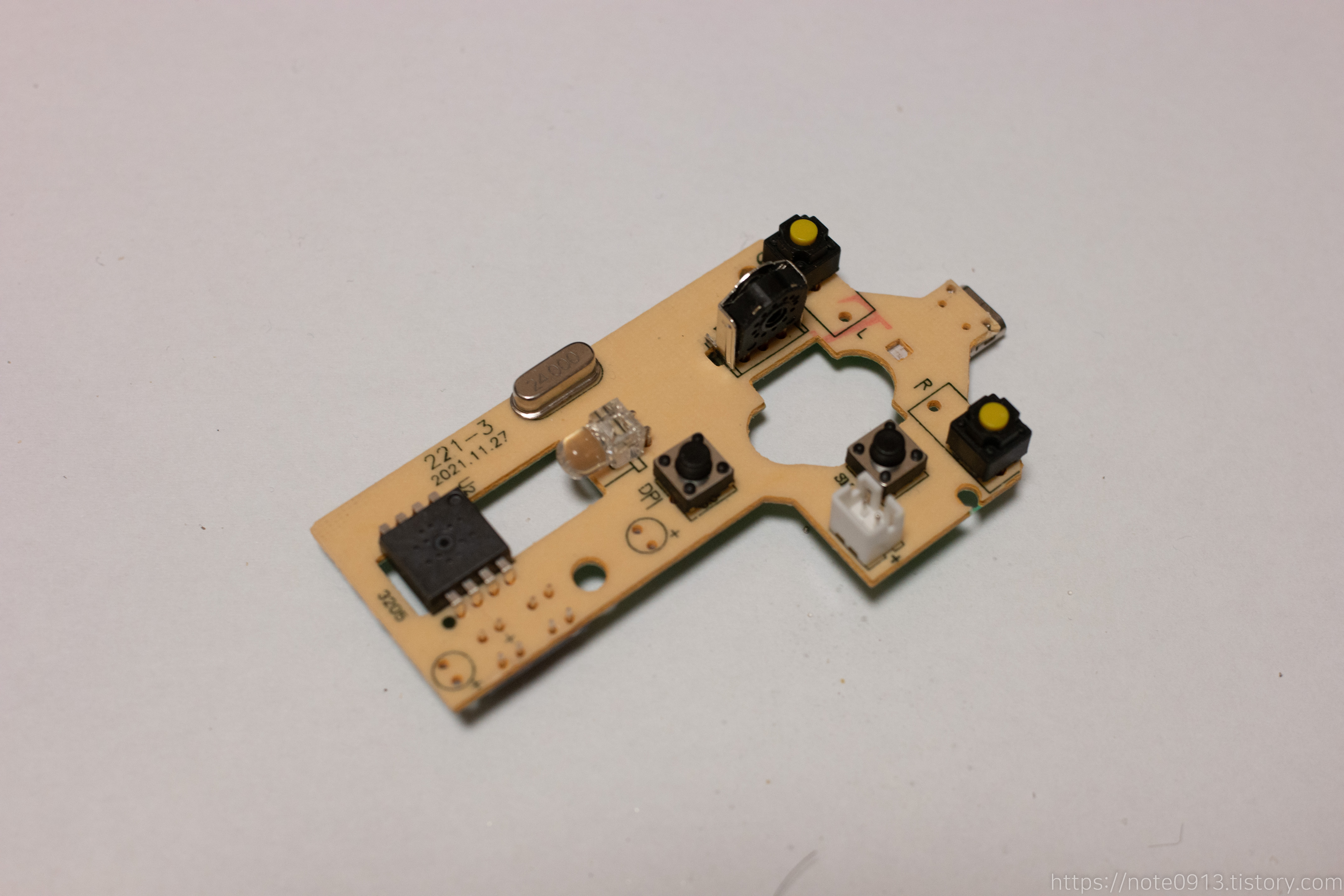

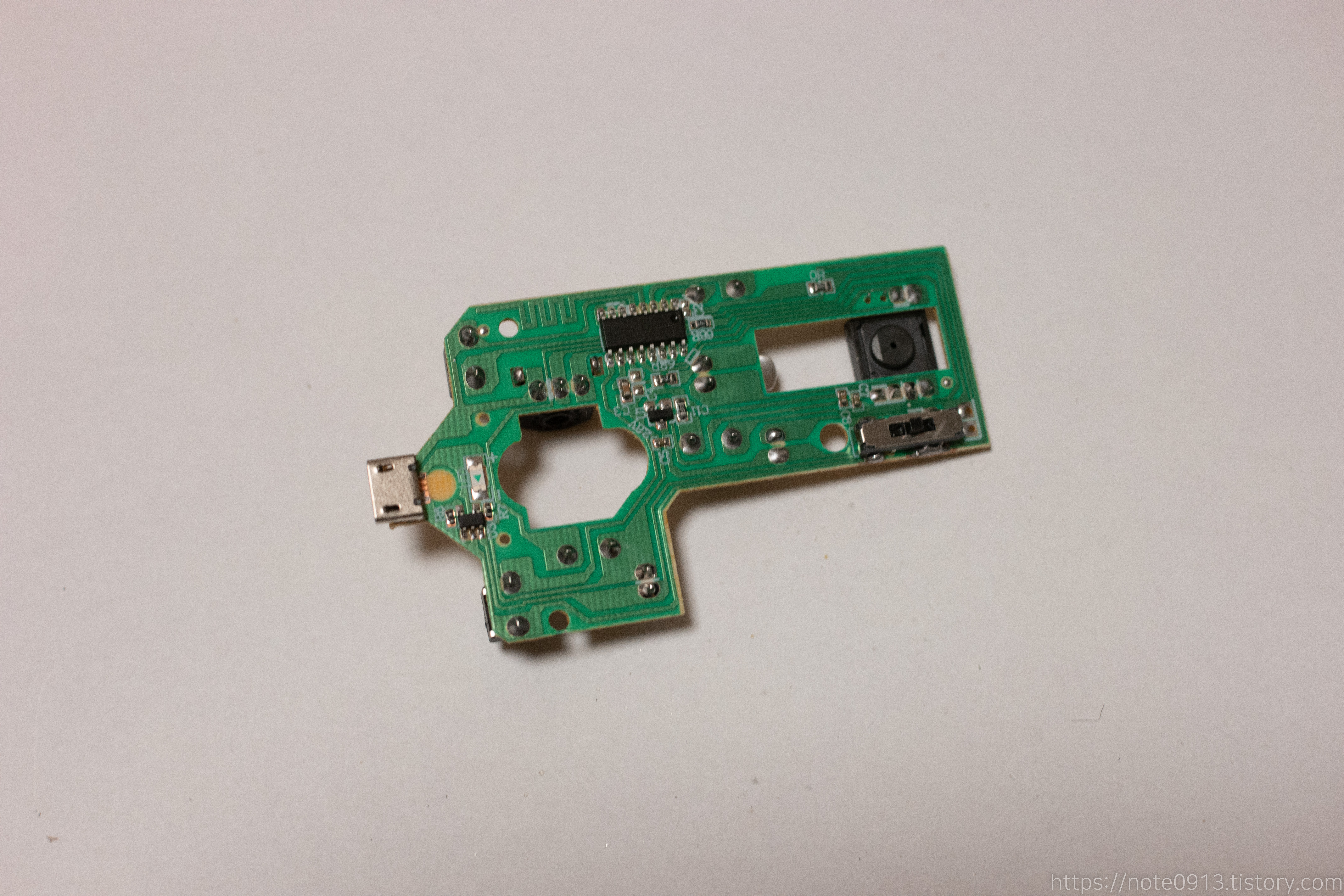

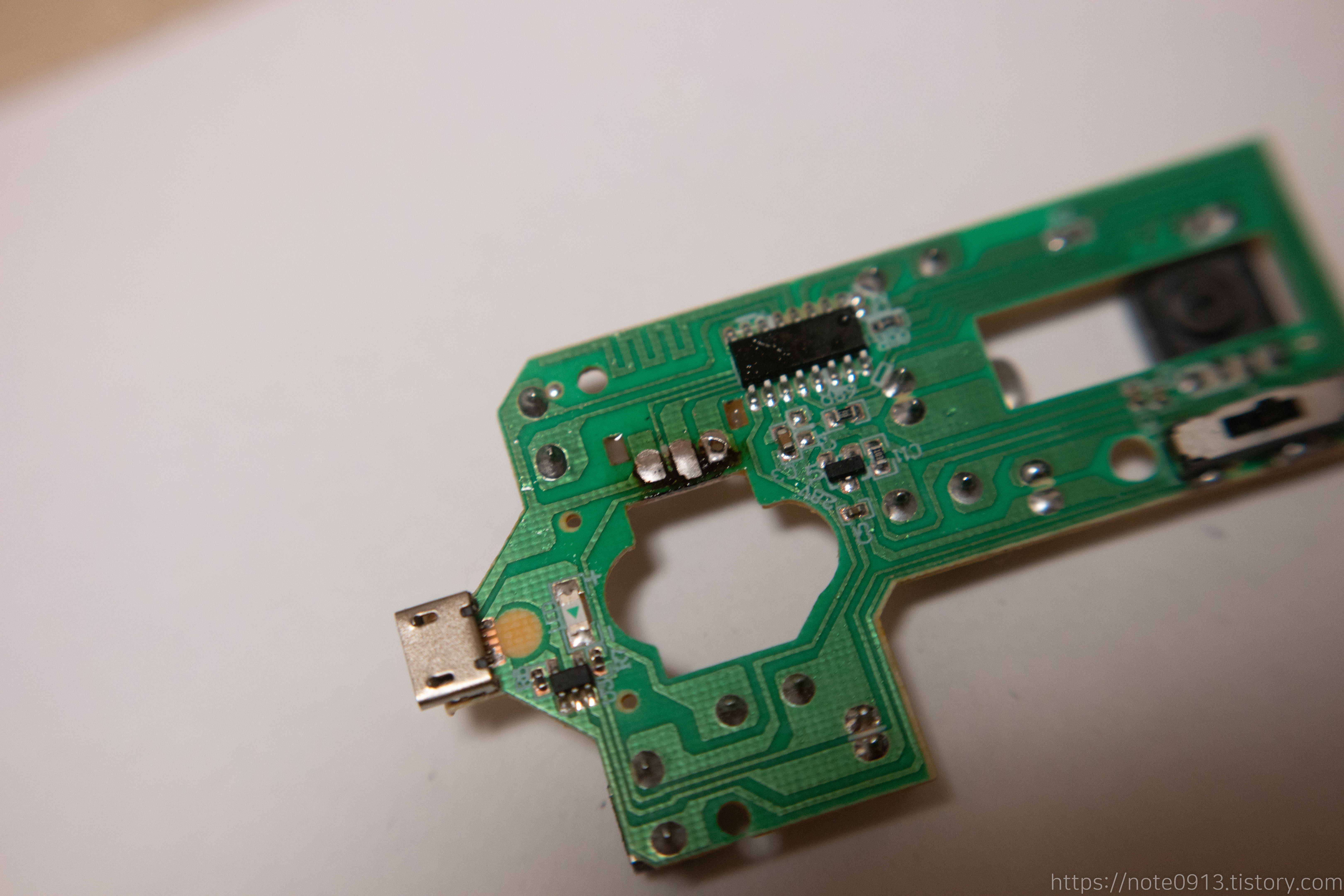

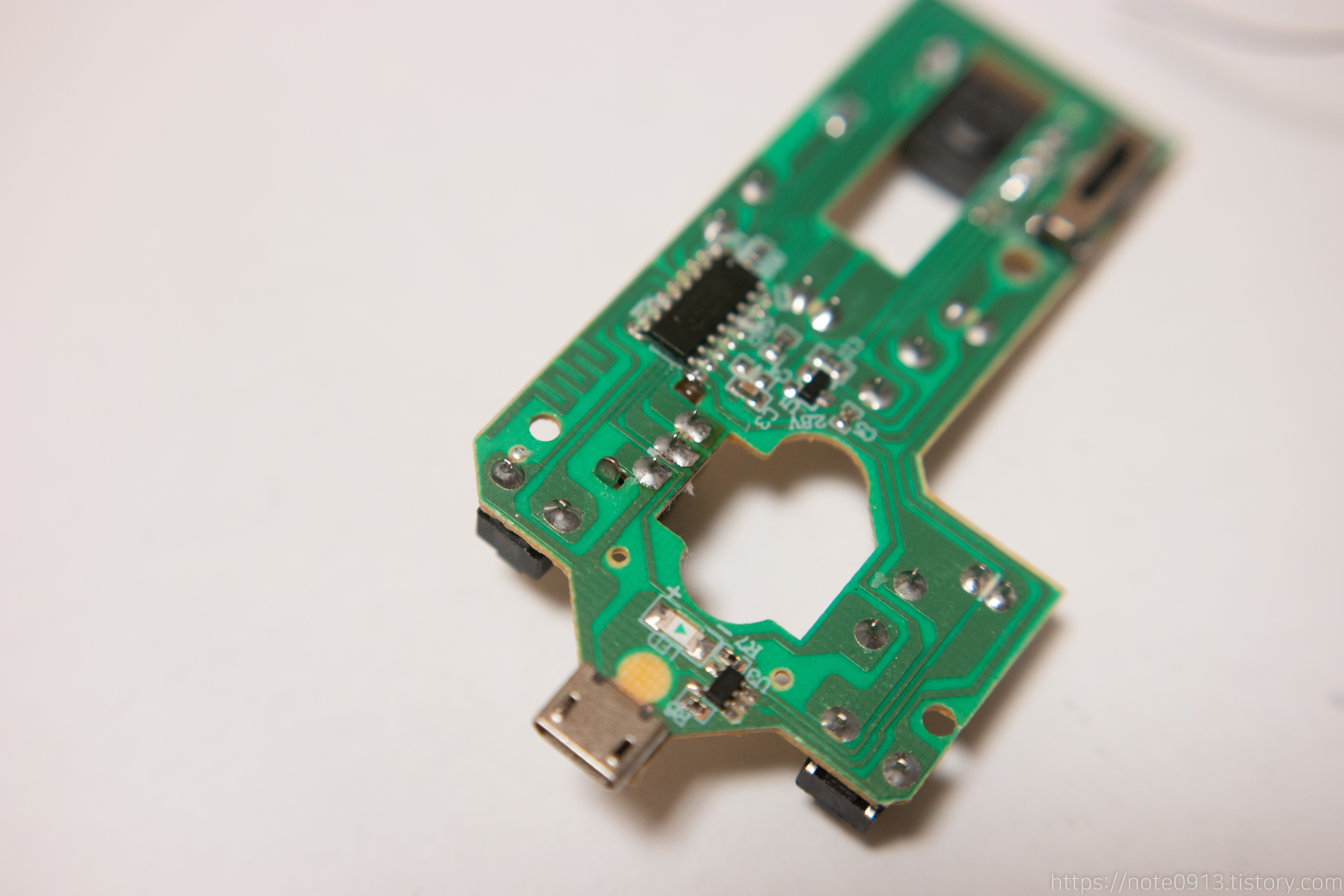

PCB 기판

이 기판에서 휠 엔코더를 교체해야 합니다.

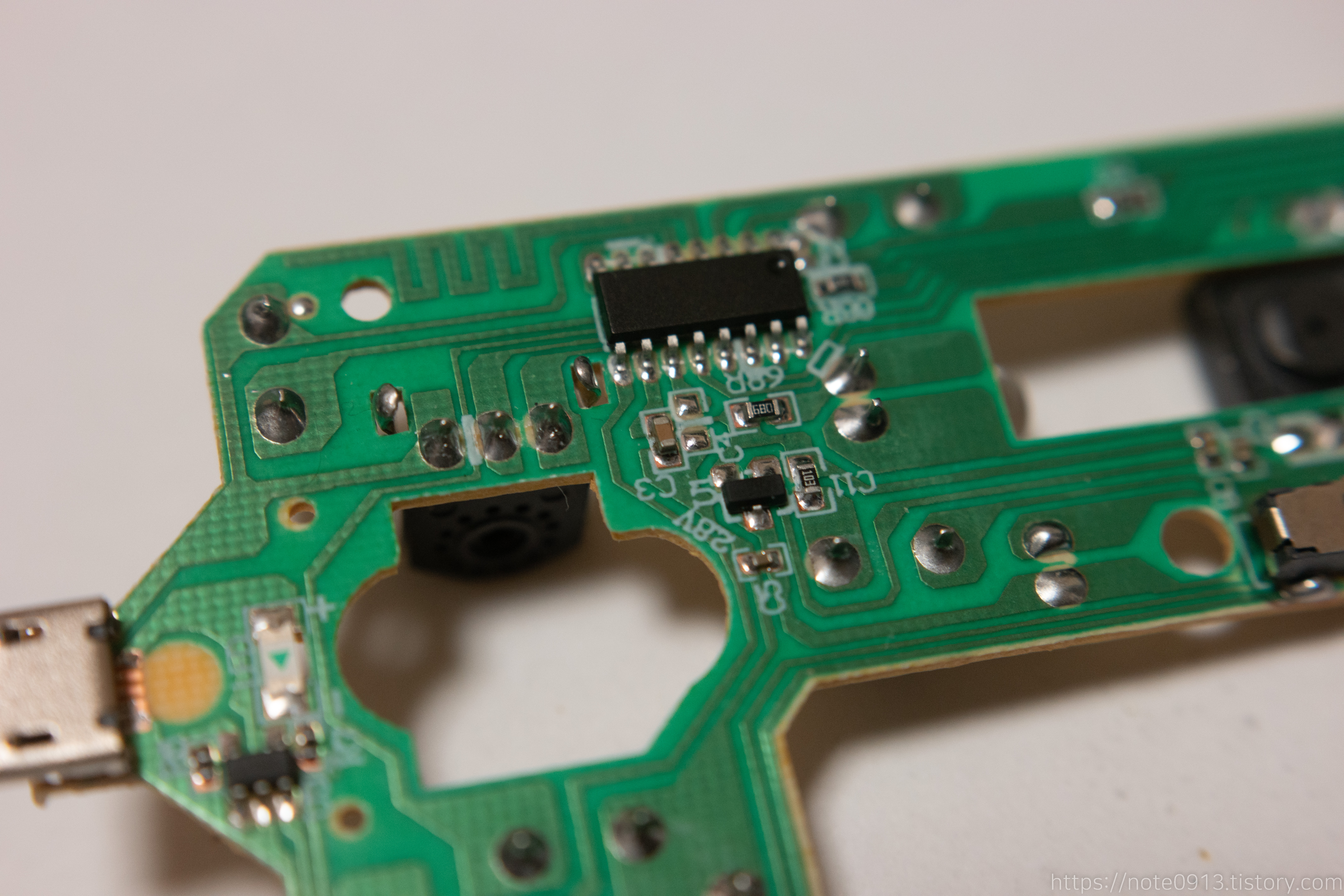

납 제거할 부분

이 기판은 엔코더 금속 커버부분이 납떔이 되어 있지않어서 3개의 핀 부분의 납만 제거하면 됩니다.



플럭스 바르기

먼저 납이 솔더윅에 잘 붙게 플럭스를 발라줍니다.

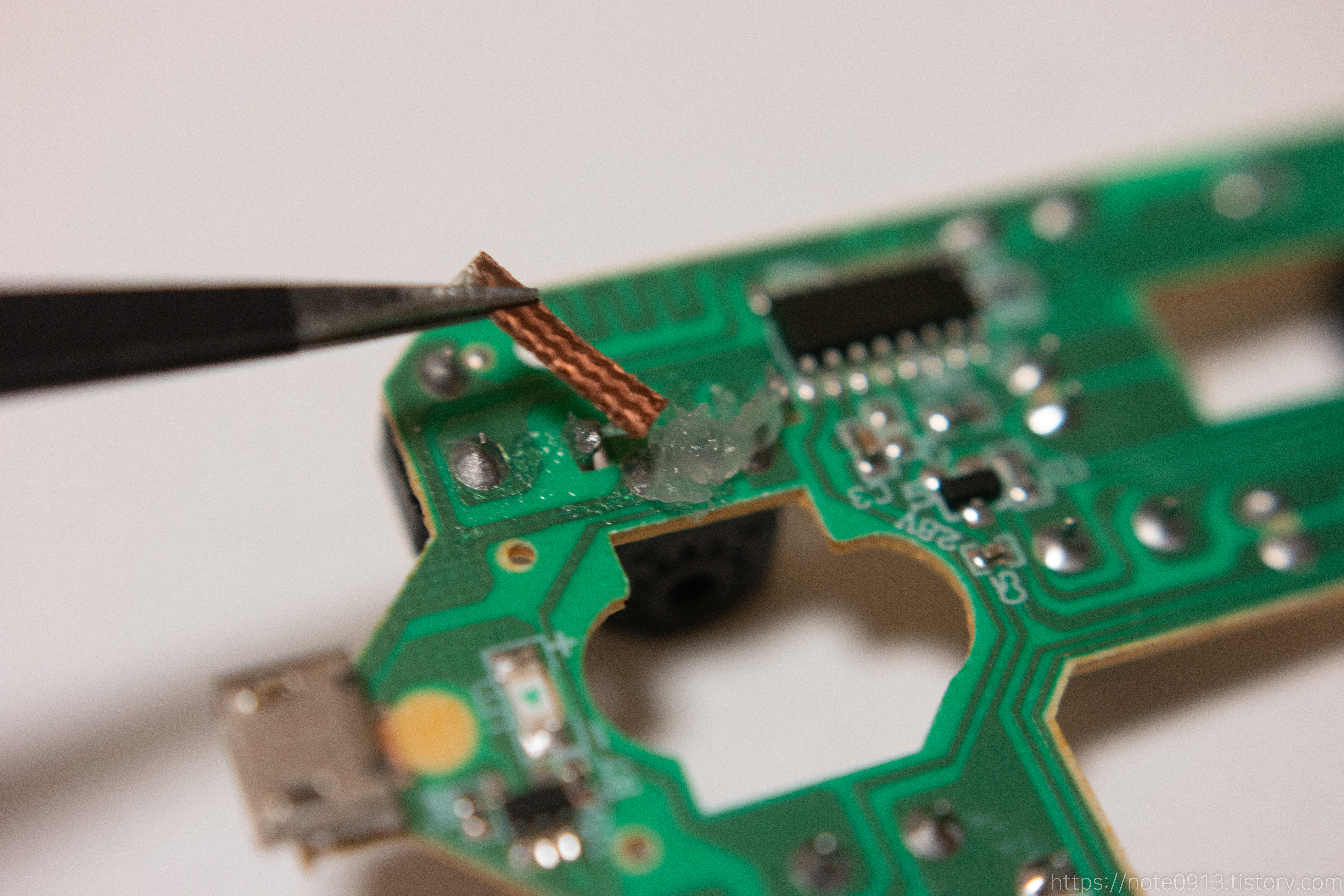

그 다음에 솔더윅과 인두기를 갖다대어 납을 제거하면됩니다.

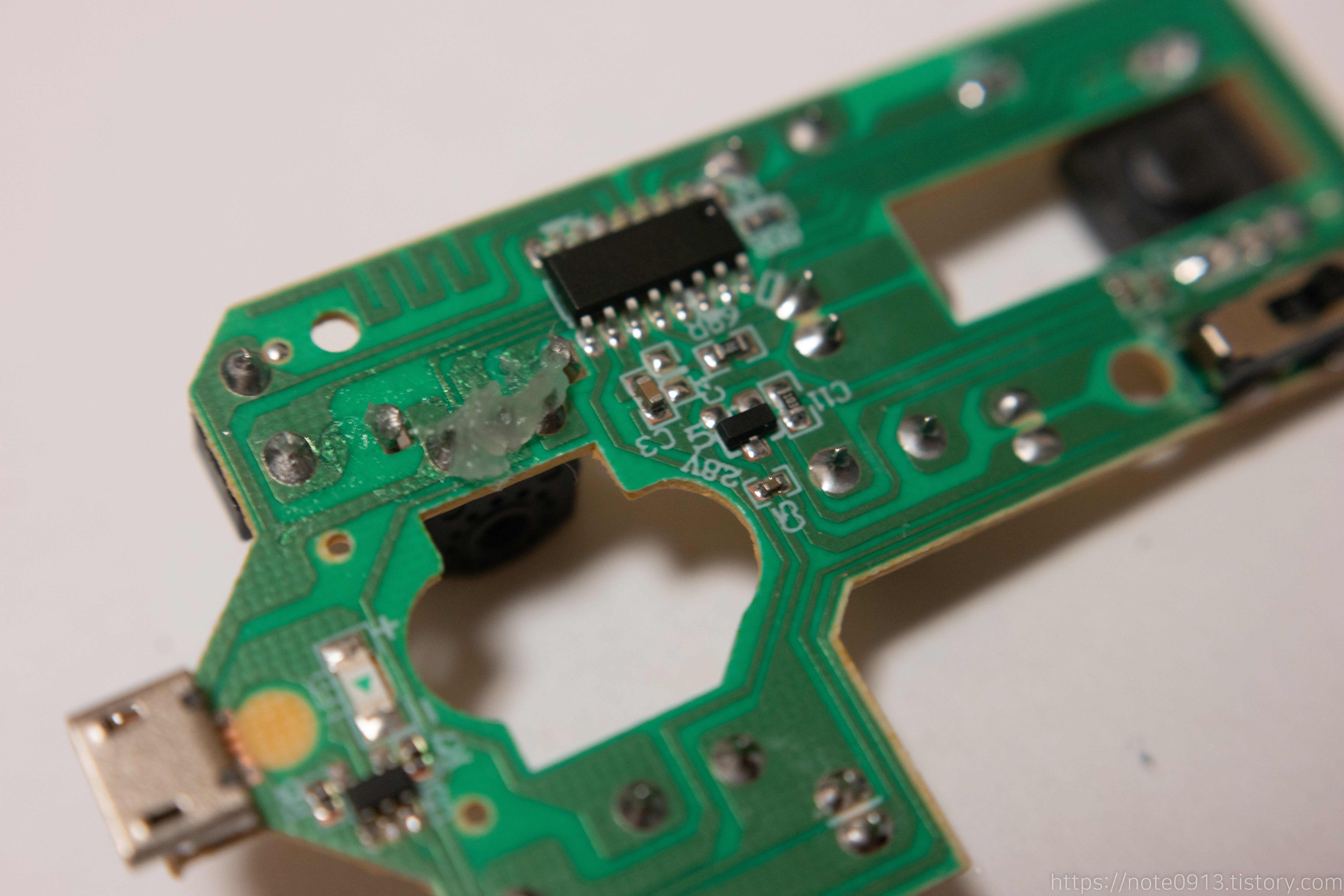

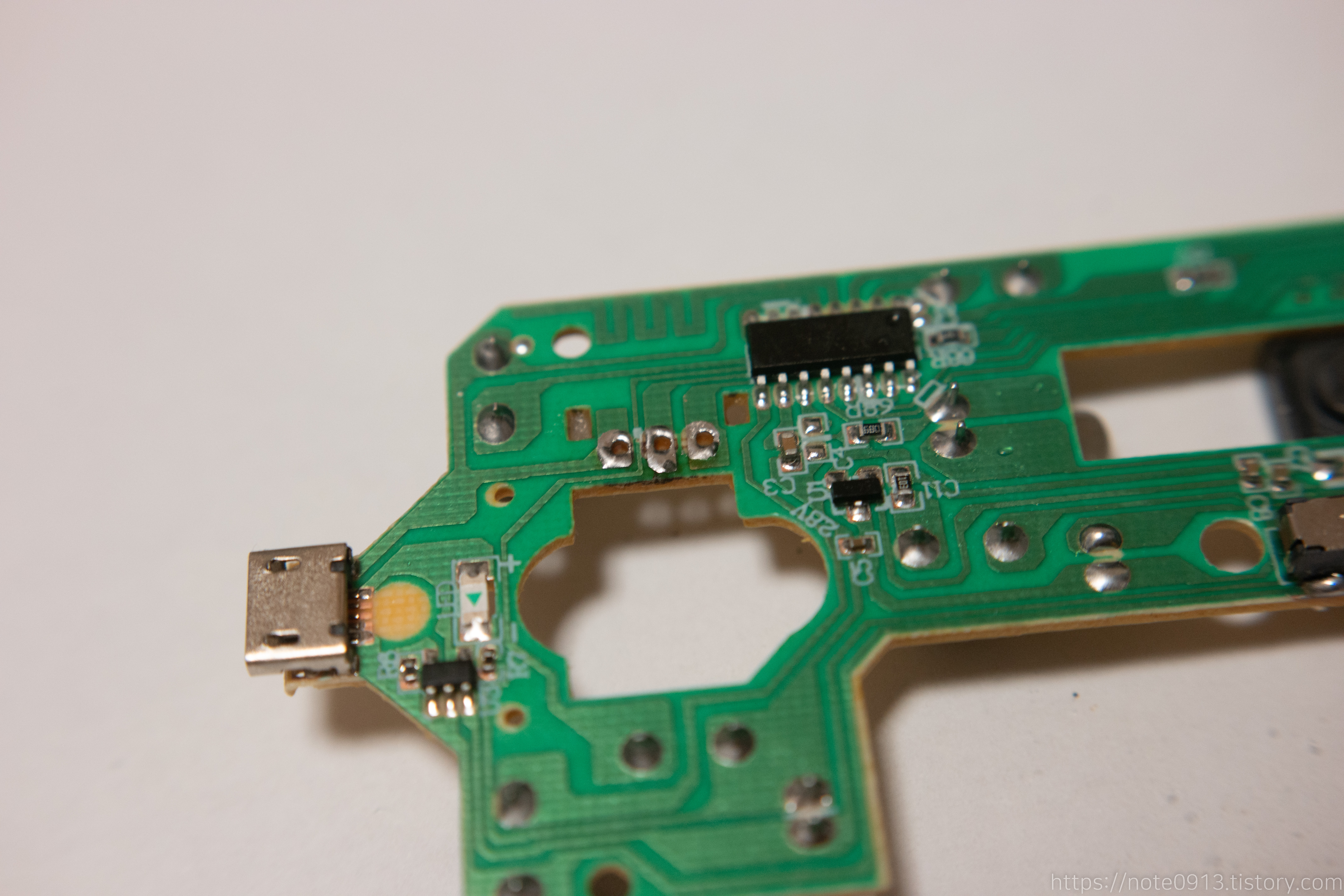

제거 후 모습

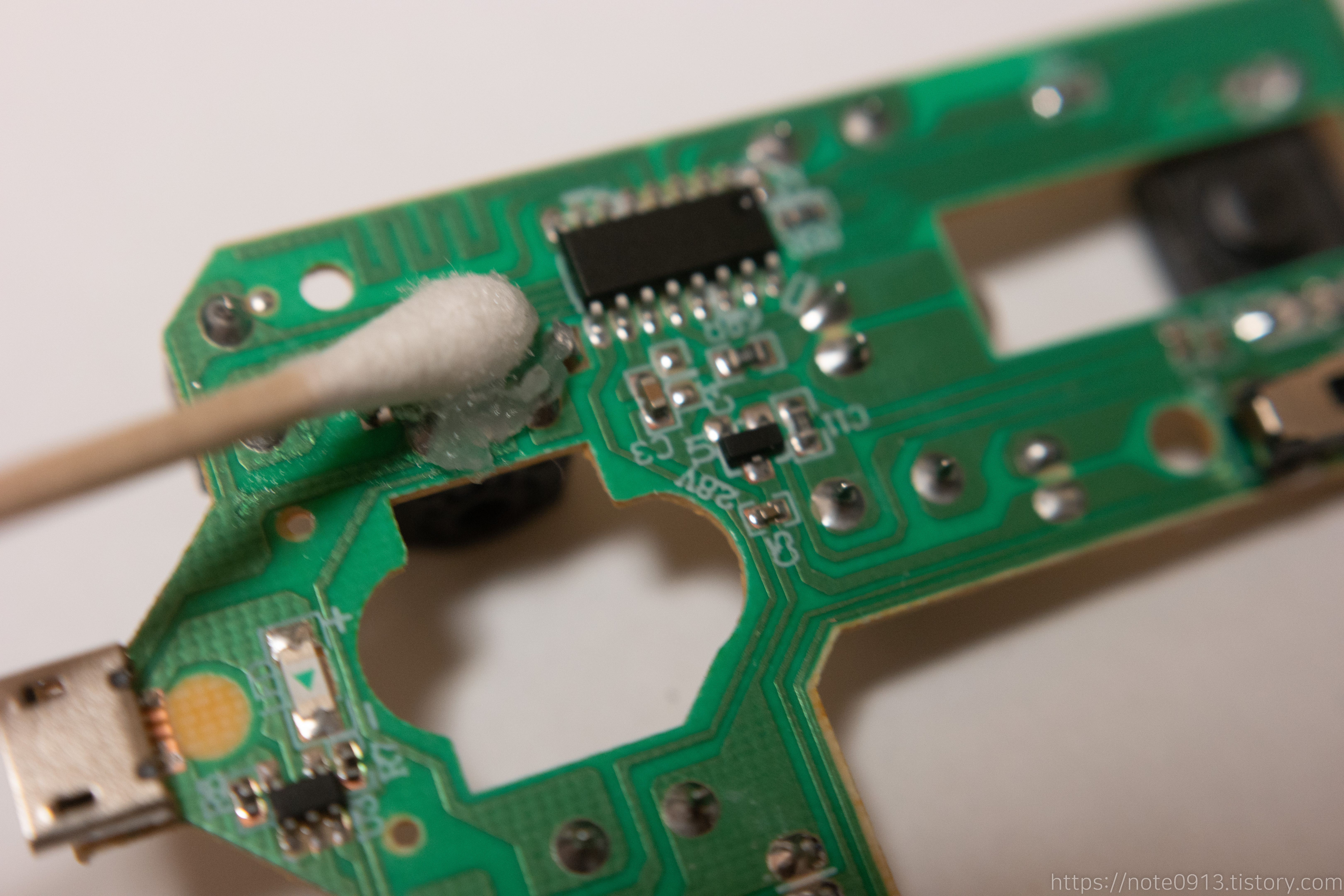

엔코더를 분리했습니다. 남은 플럭스 찌꺼기를 알콜같은걸로 닦아줍니다.

플럭스 잔여물을 제거하고 인두기로 구멍이 보이게 남아있는 납을 녹였습니다.

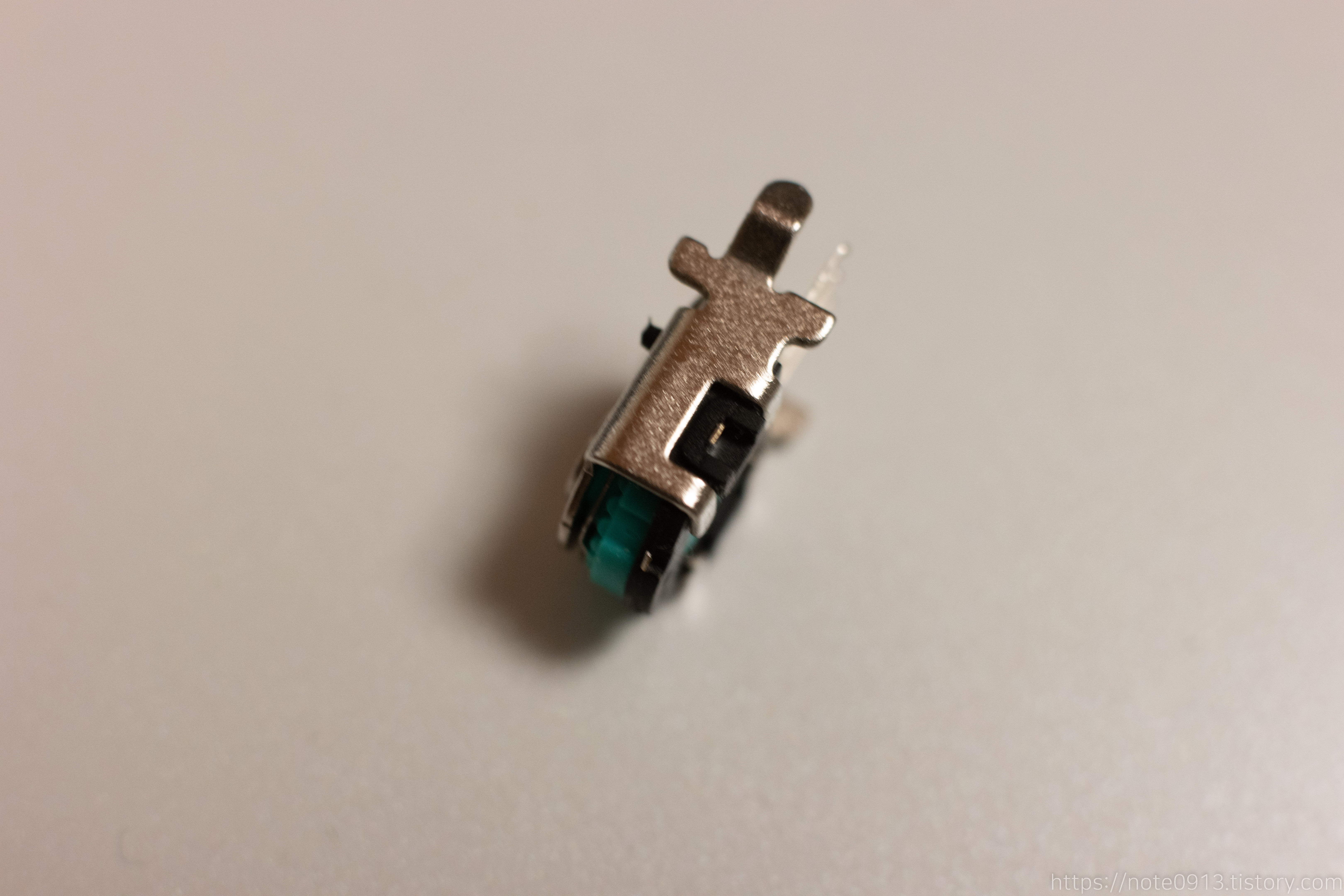

분리된 엔코더

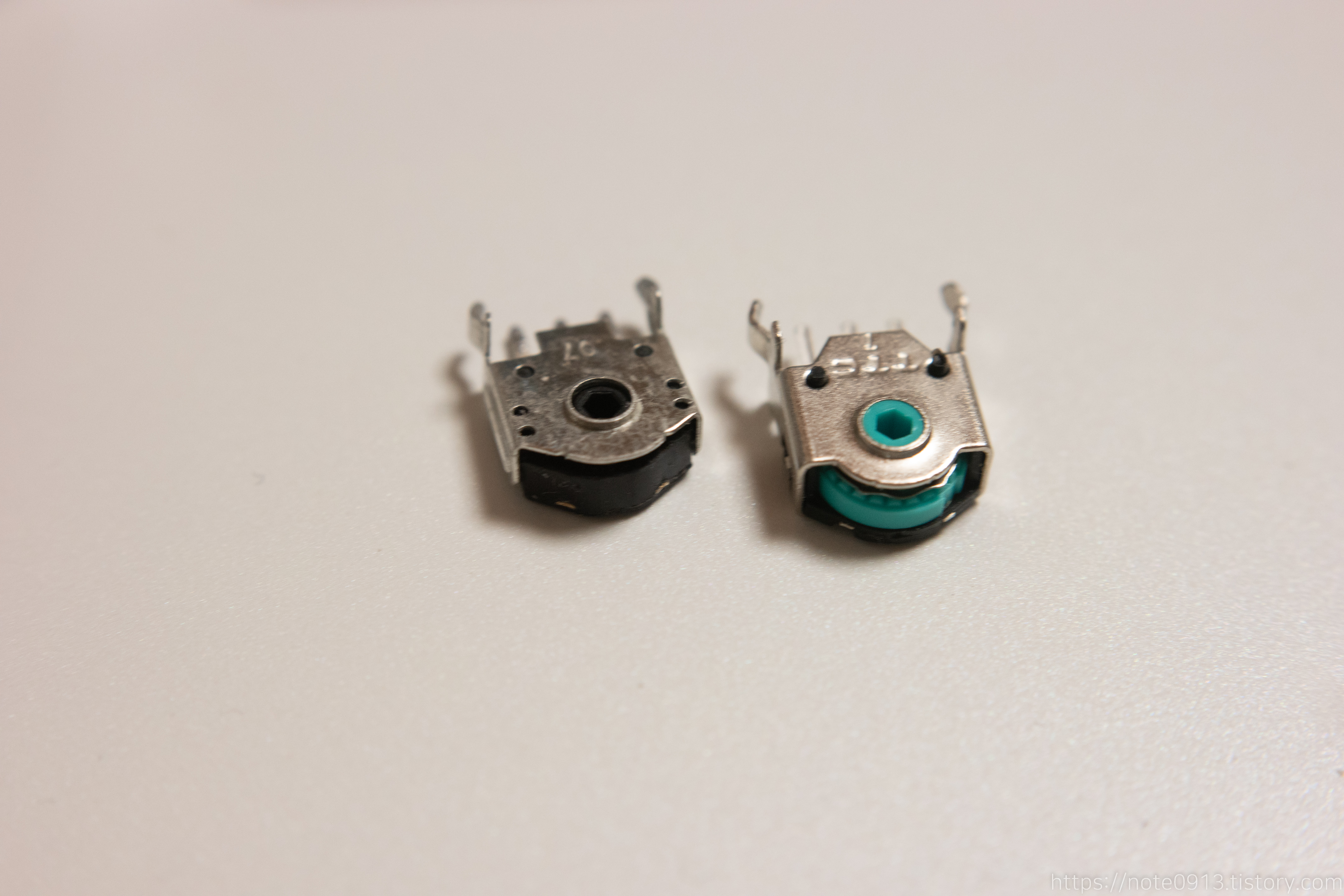

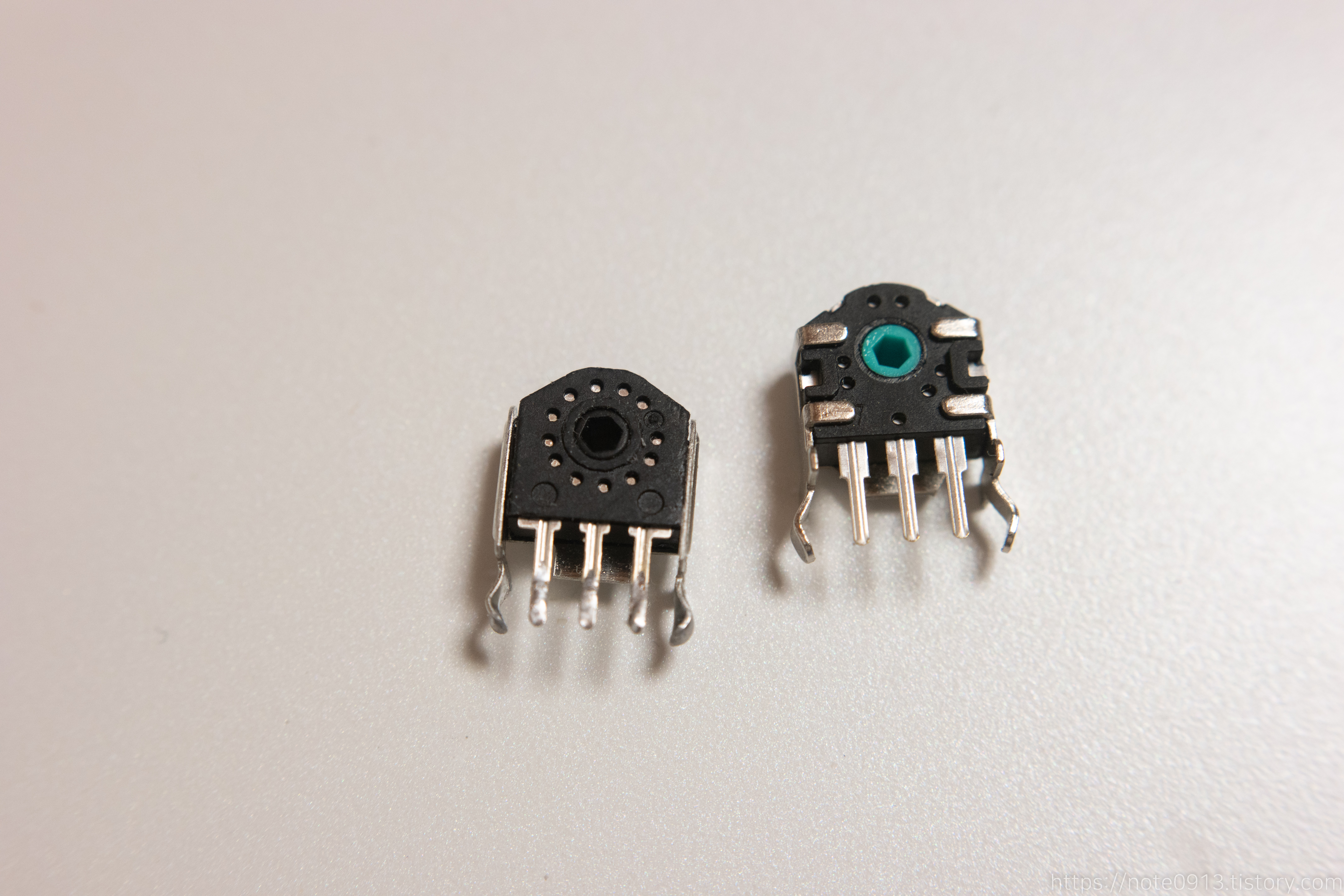

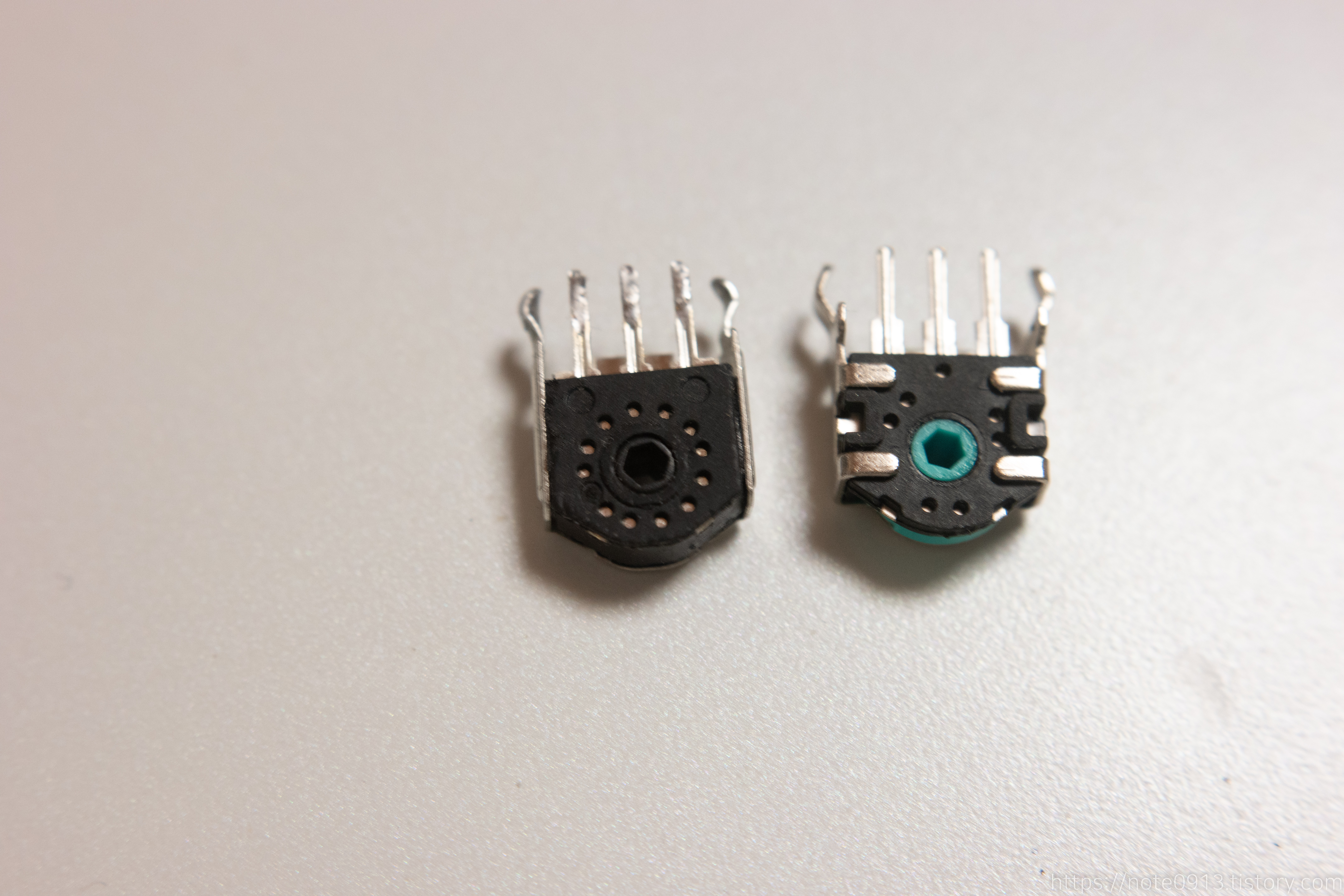

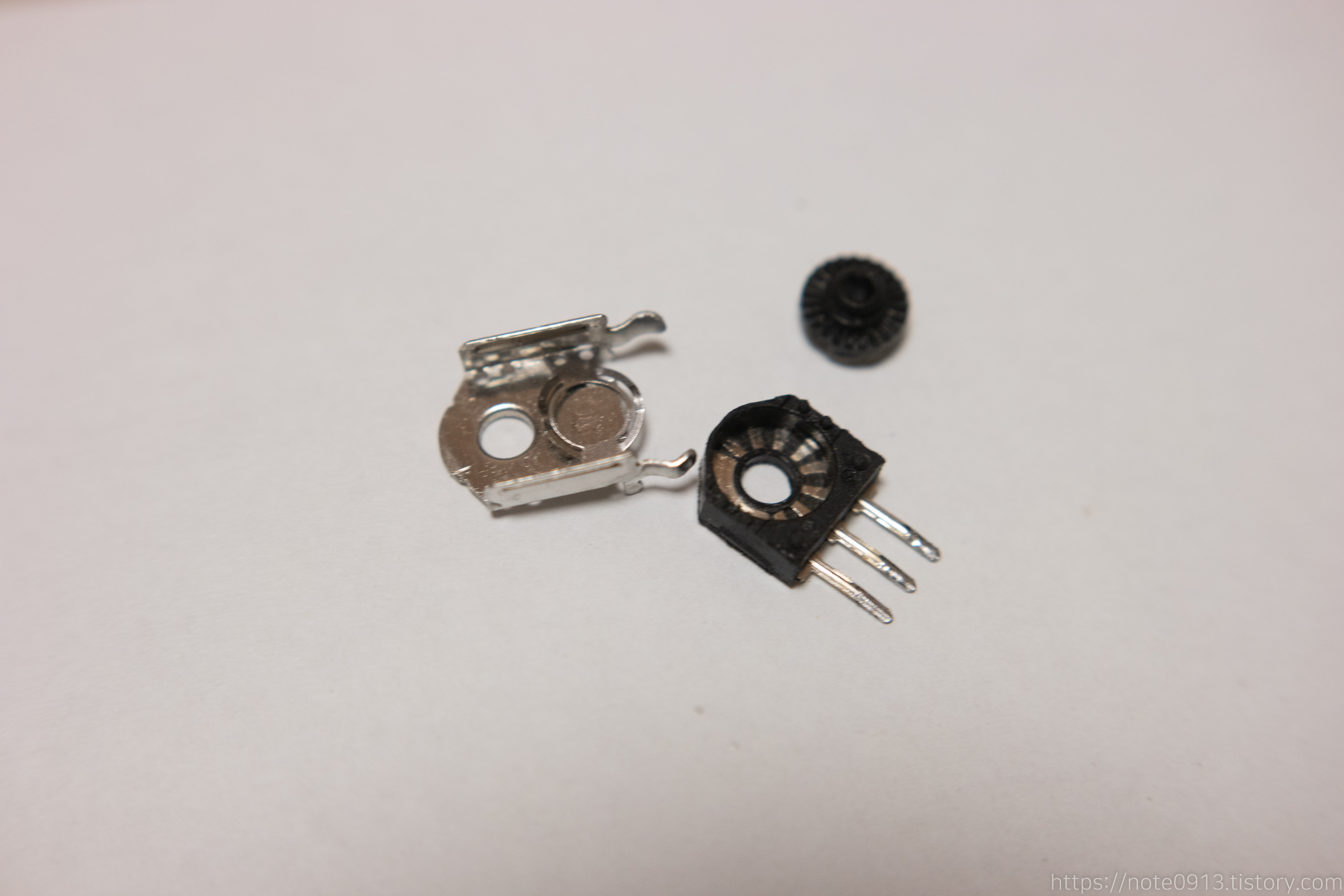

엔코더 비교

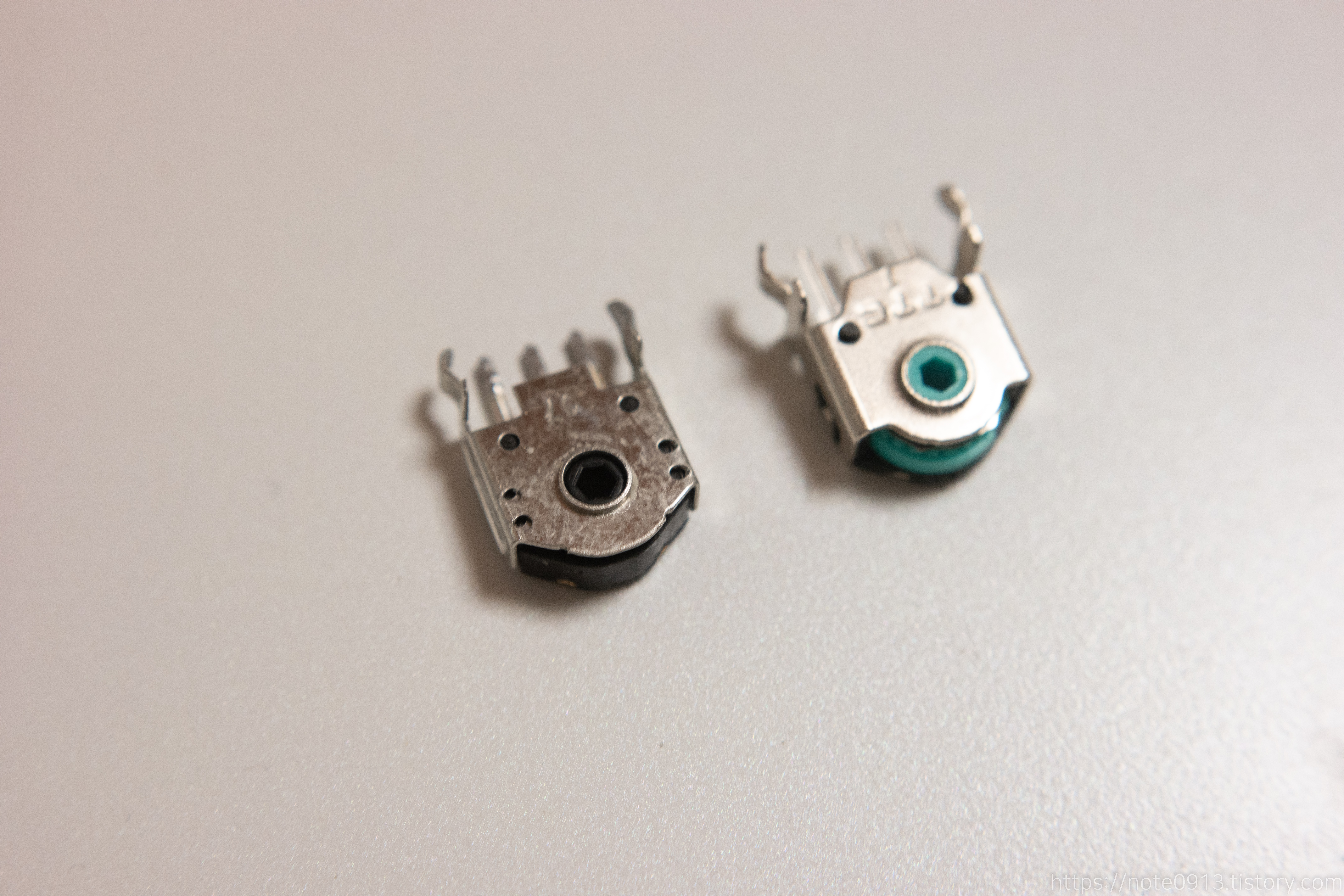

 기존의 엔코더와 교체할 TTC 엔코더 7mm와의 비교사진입니다.

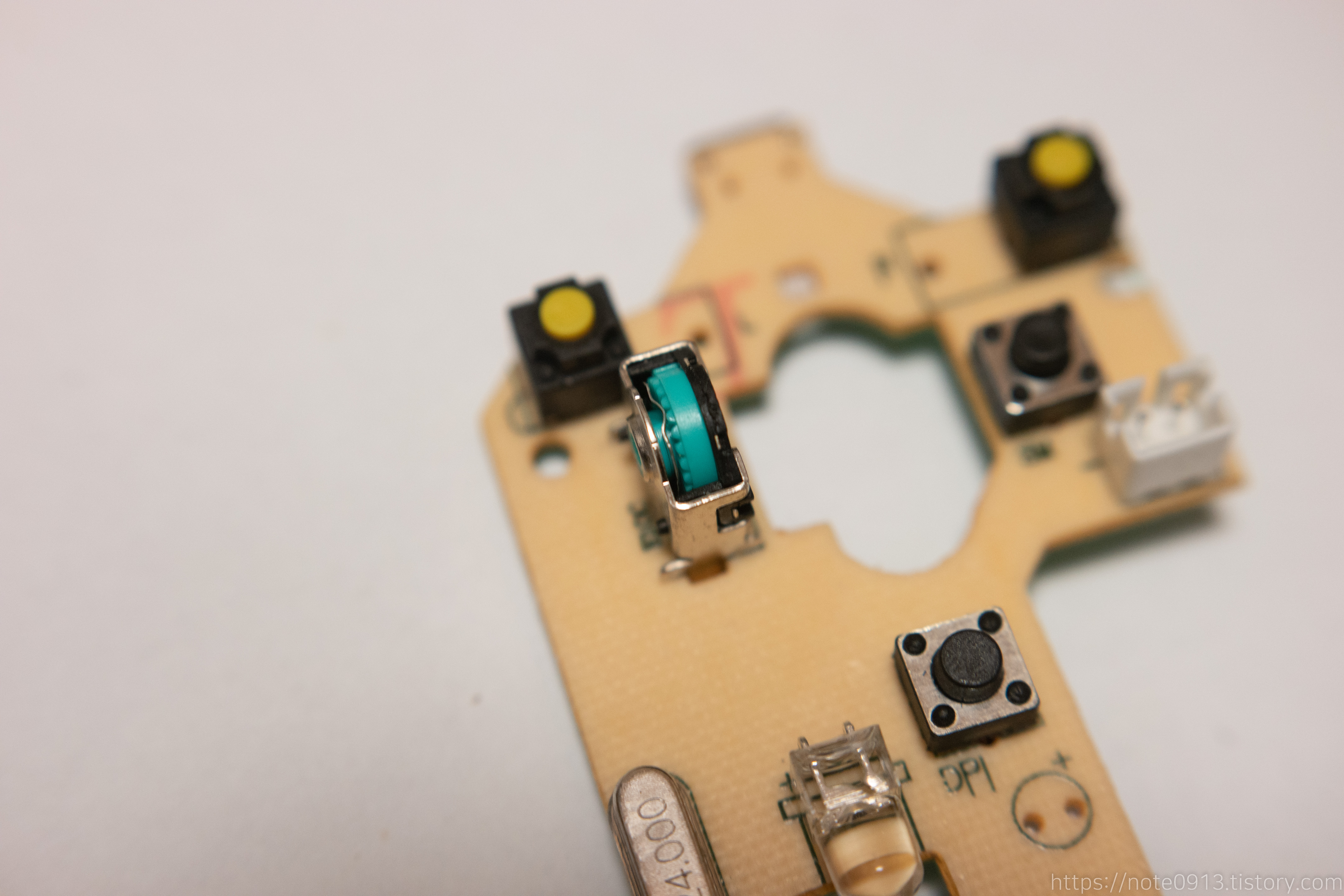

부품 장착

교체할 TTC 7mm 엔코더를 기판에 넣어줍니다.



납떔 완료

납을 제거할 때와 비슷하게 플럭스를 바르고 인두기와 실납을 이용해 납땜을 해줍니다. 정상적으로 납땜까지 완료했습니다.

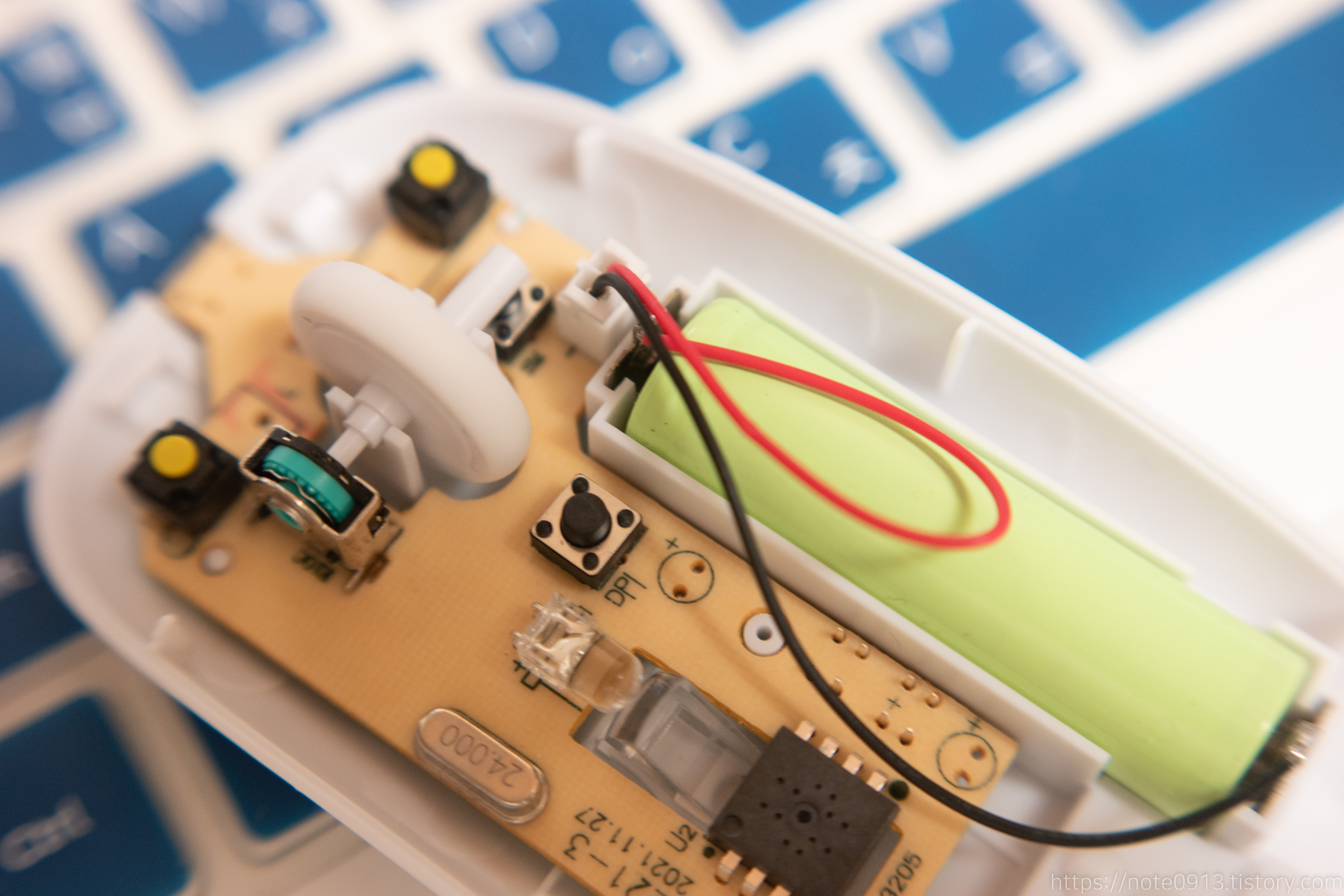

마우스 조립

교체를 하고 휠을 껴보니 문제없이 조립이 됩니다.

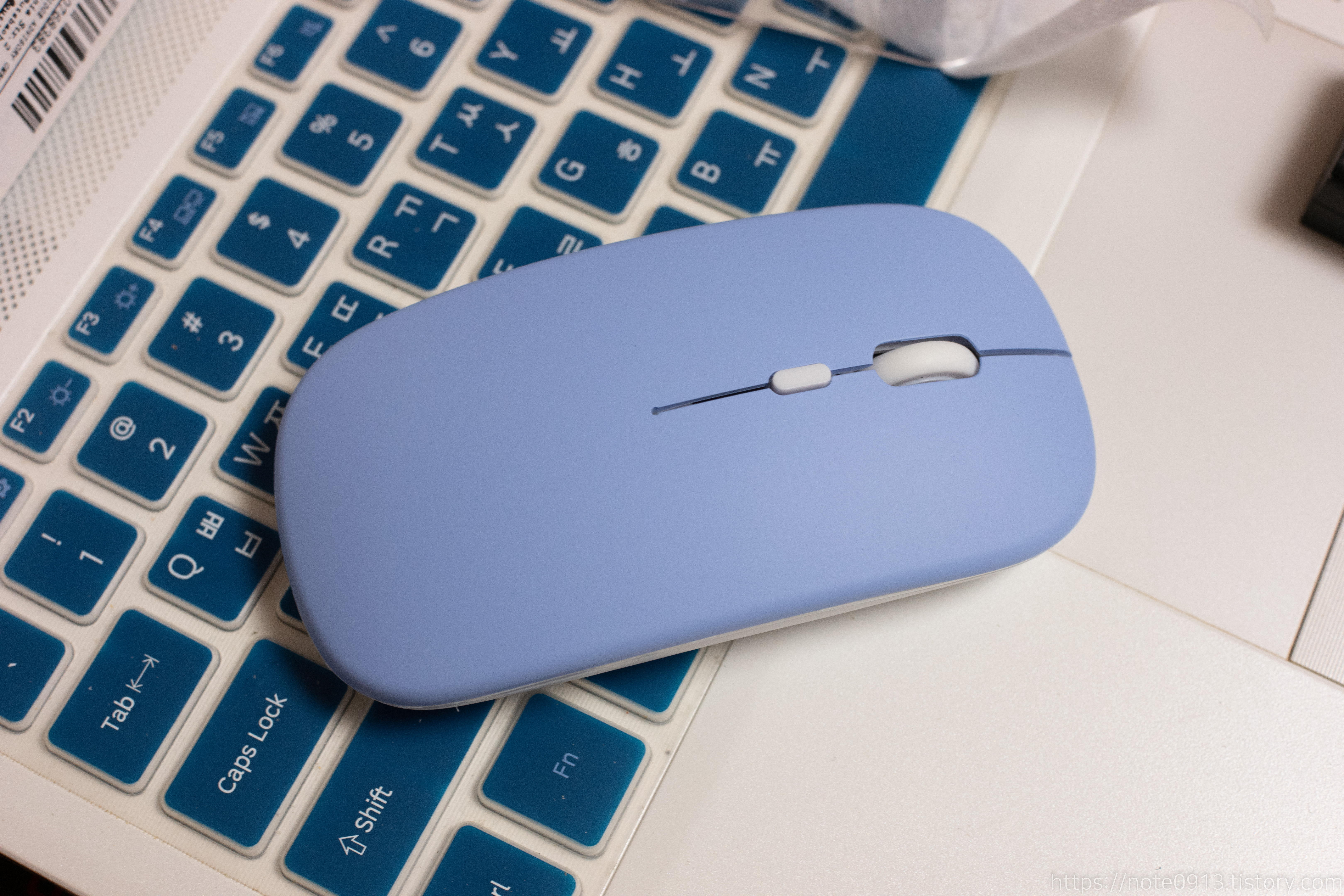

수리 완료

교체를 하고 마우스를 사용해보니 휠이 문제 없이 작동합니다. TTC 엔코더로 교체하니 휠이 엄청 빡빡하고 구분감이 확실한 느낌이 드네요.



이로써 휠 수리가 완료되었습니다. 마우스보다 휠 엔코더가 비싼 마우스(?)가 탄생하였습니다.
