3.5 to 6.35 어댑터 접촉불량 수리(총알잭, 55잭)

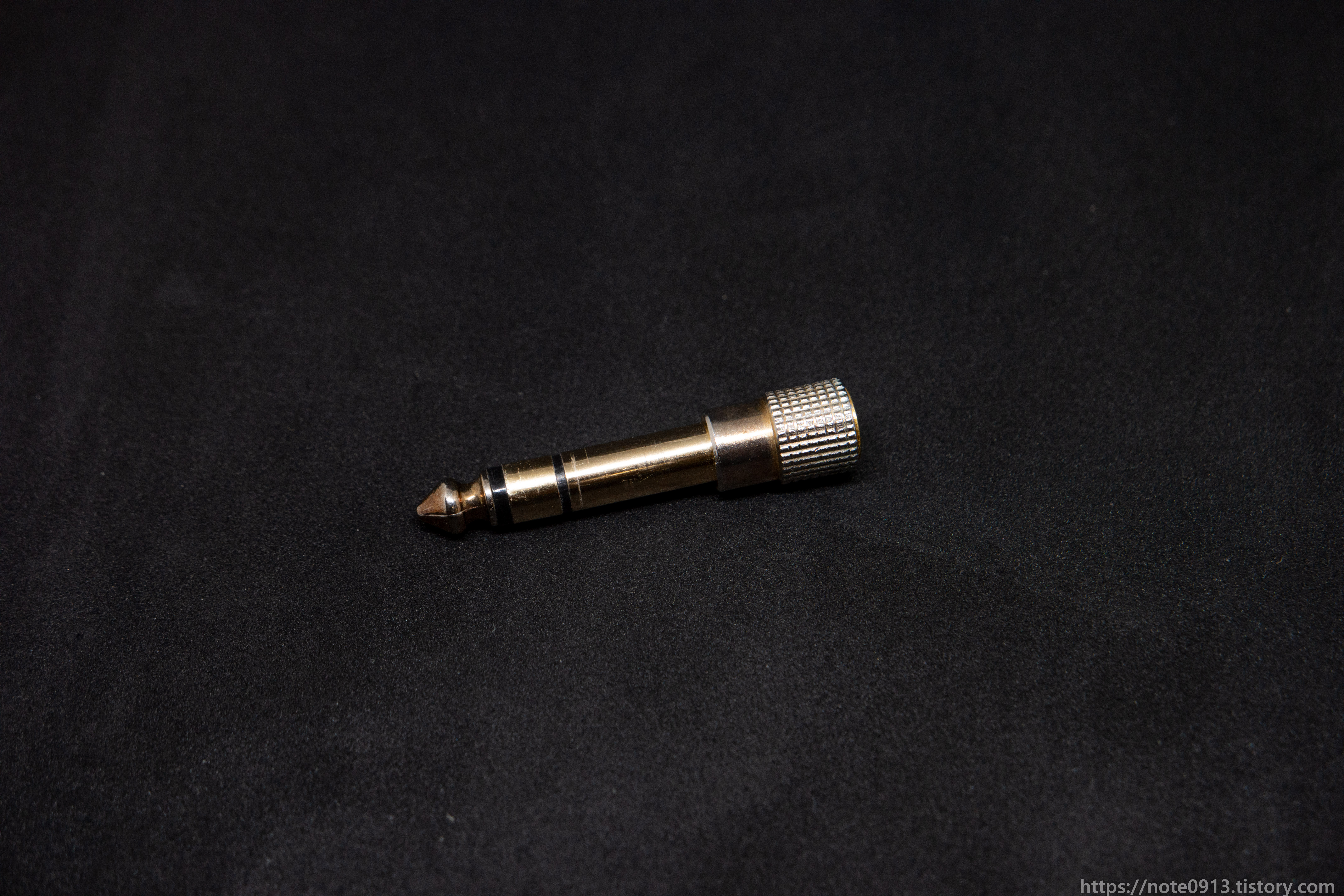

일명 총알잭이라고 불리는 어댑터입니다. 3.5mm 오디오 단자를 6.35mm 단자로 변환해주는 어댑터입니다. 인치로는 1/8"(3.5mm)를 1/4"(6.35mm)가 바꿔주게 됩니다.

아무튼, 예전에 알리에서 샀던건데 계속 사용해서 그런지 조금만 움직여도 접촉불량으로 헤드폰에서 소리가 안나오고 이제는 한쪽에만 소리가 들려서 수리하기로 했습니다.



분해하기

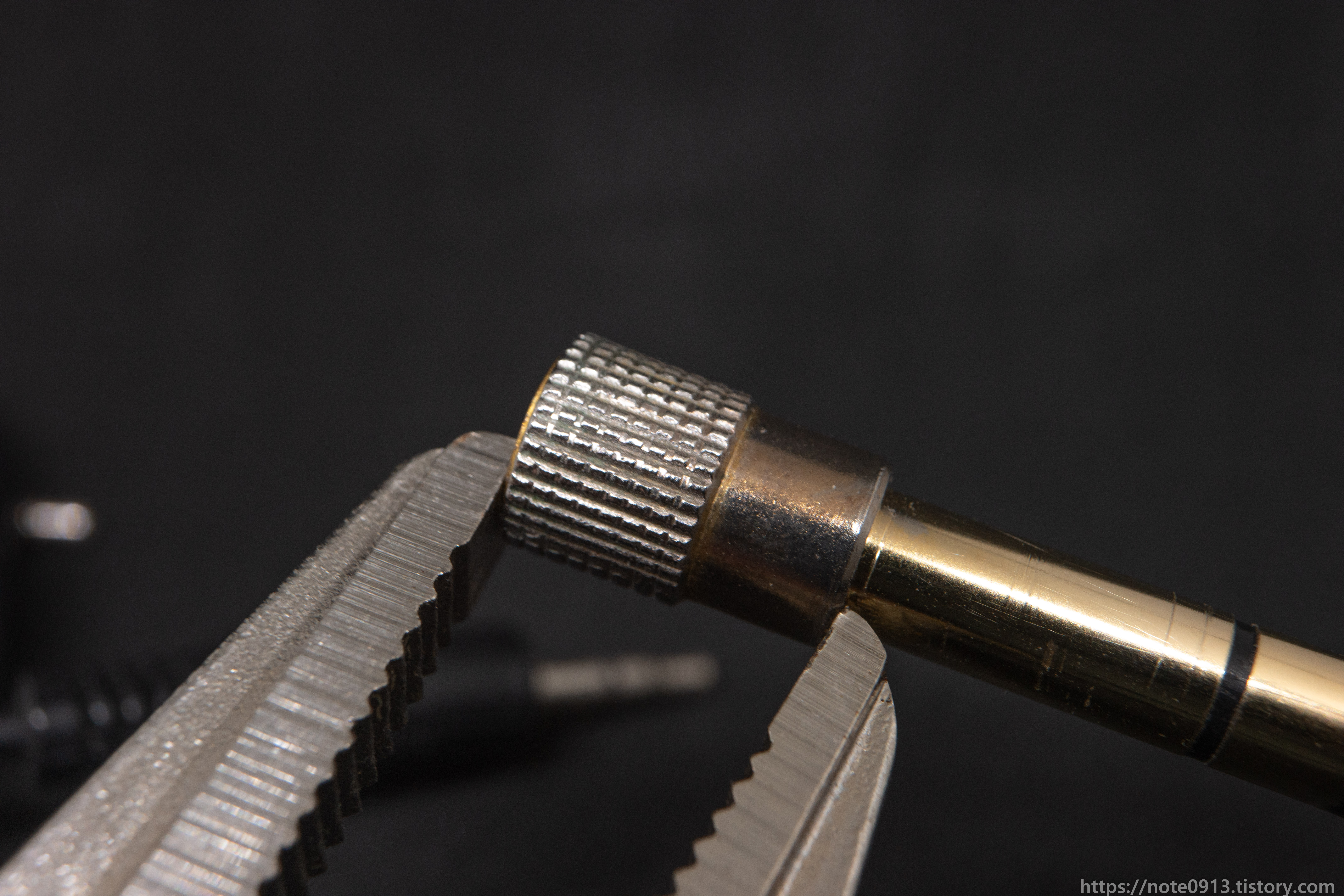

일단 수리를 하려면 저 총알잭 어댑터를 분리해야 하는데 저 같은 경우에는 팬치 2개를 써서 분해했습니다. 펜치하나로 아래 단자부분을 잡고, 다른 하나는 오돌토돌하게 나있는 윗부분을 잡고 돌리면 분해가 됩니다.



지금 같은 경우에는 펜치로 분해했지만 분해를 하고보니 윗부분을 아래로 내리면 구조상 분해가 될 것 같네요.



총알잭 분해

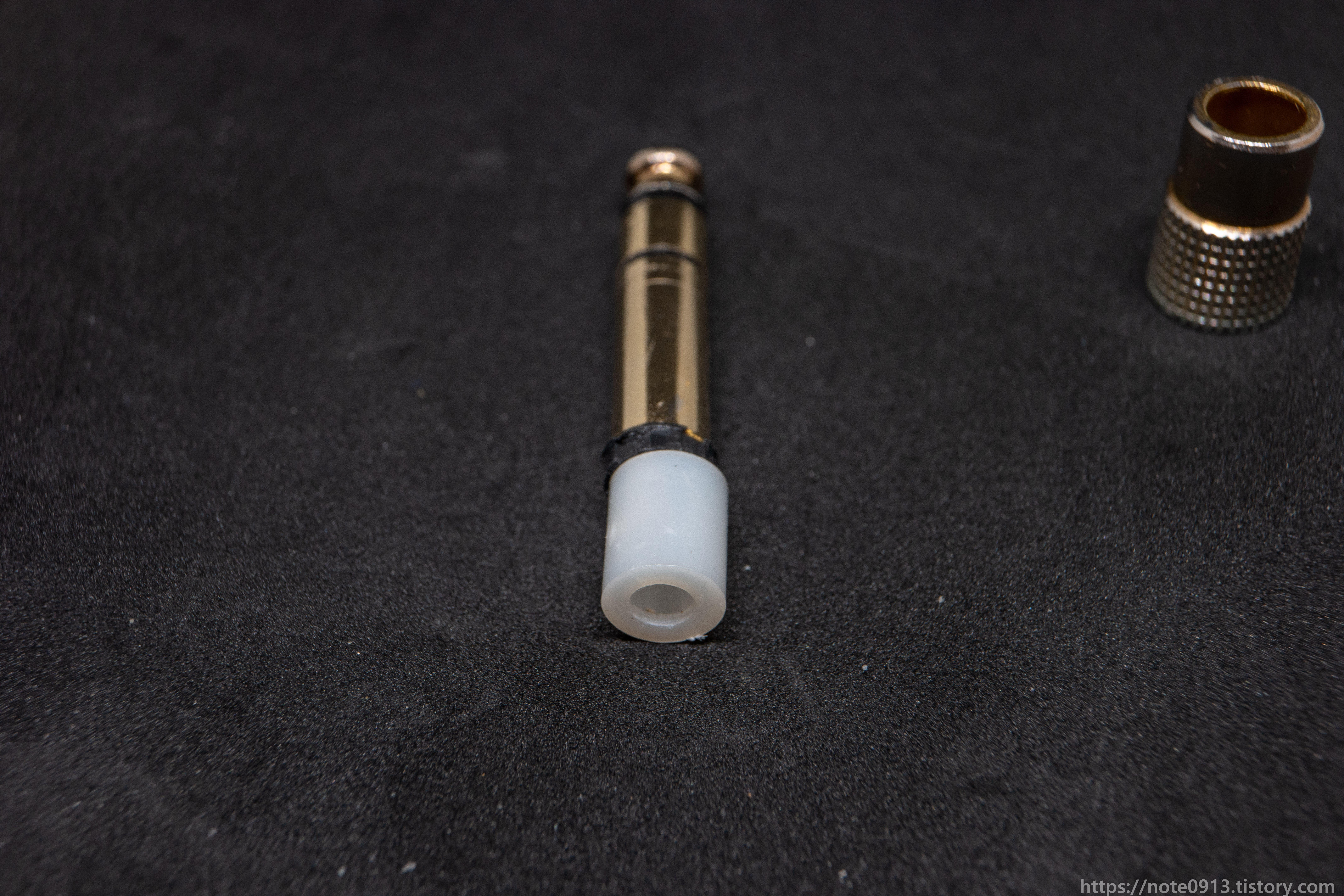

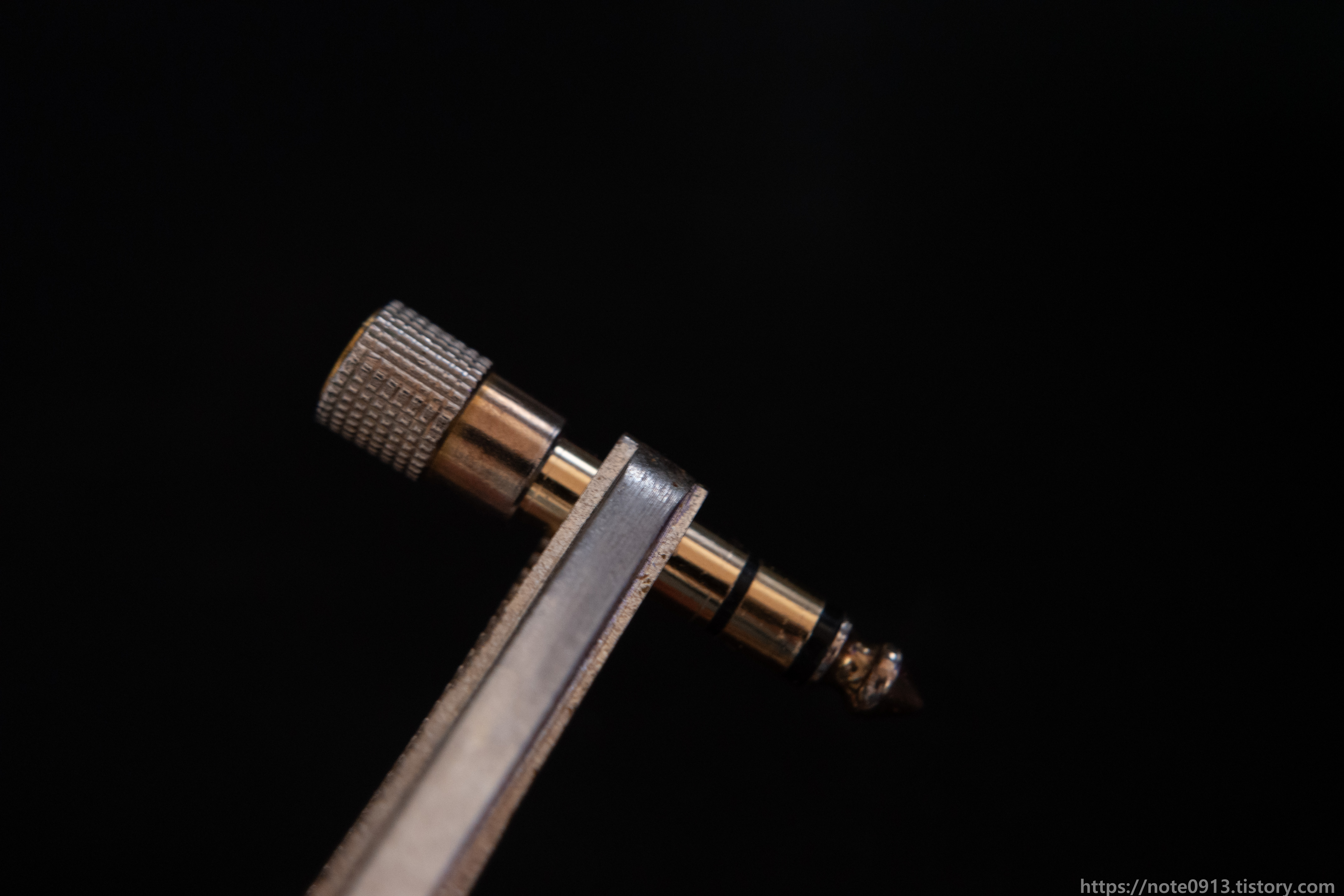

펜치를 이용해서 분해하면 윗부분의 마개가 빠집니다.

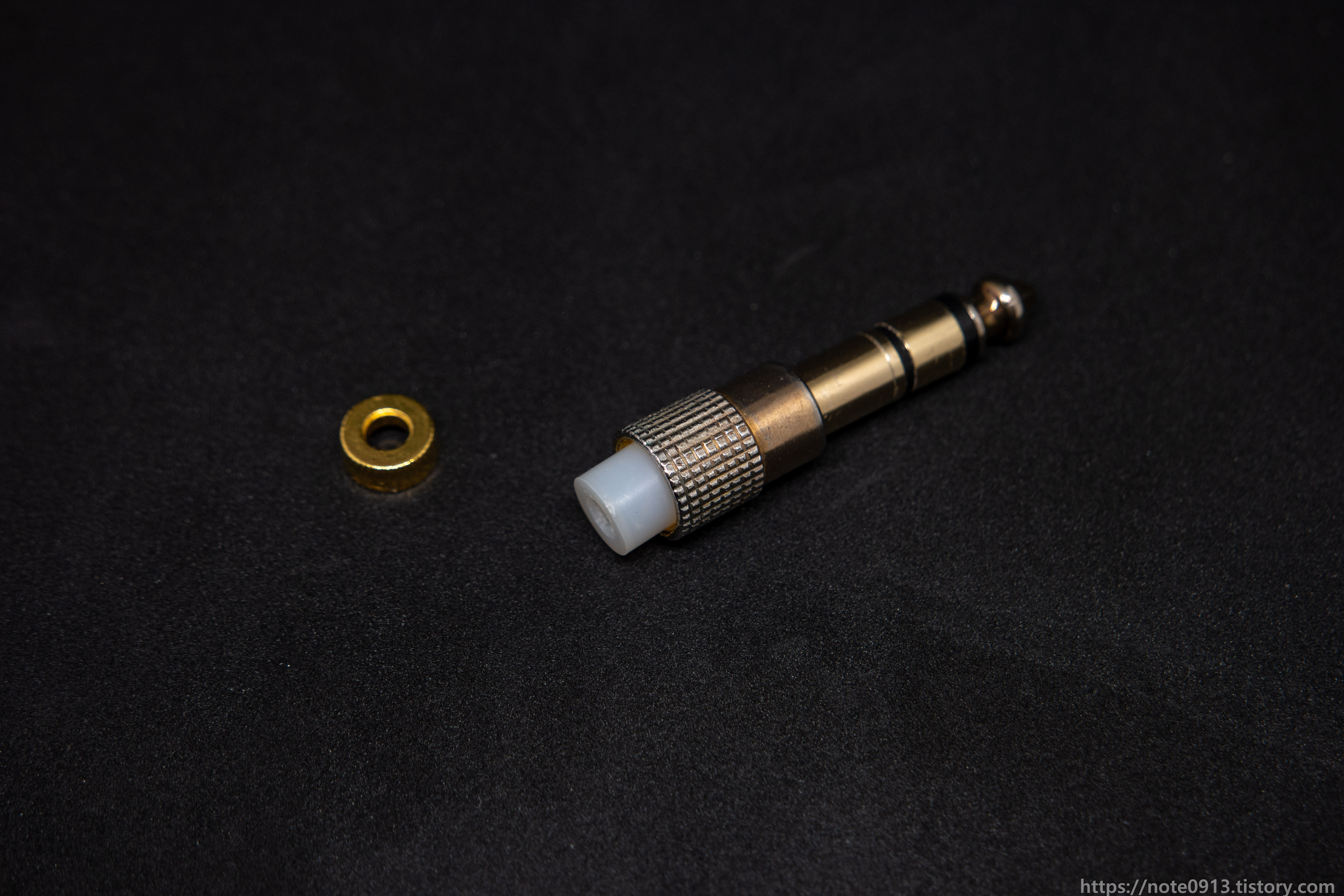

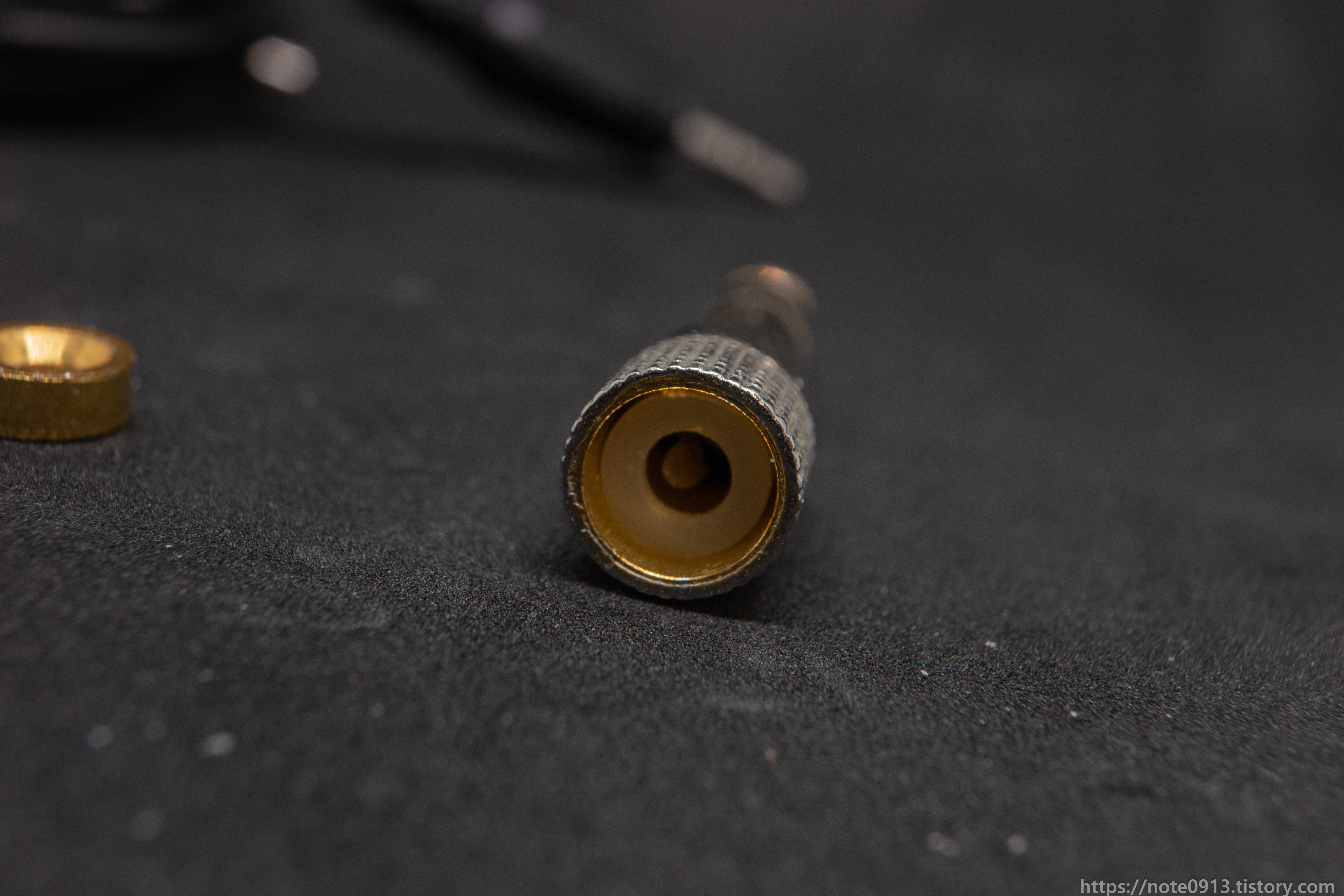

분해 완료

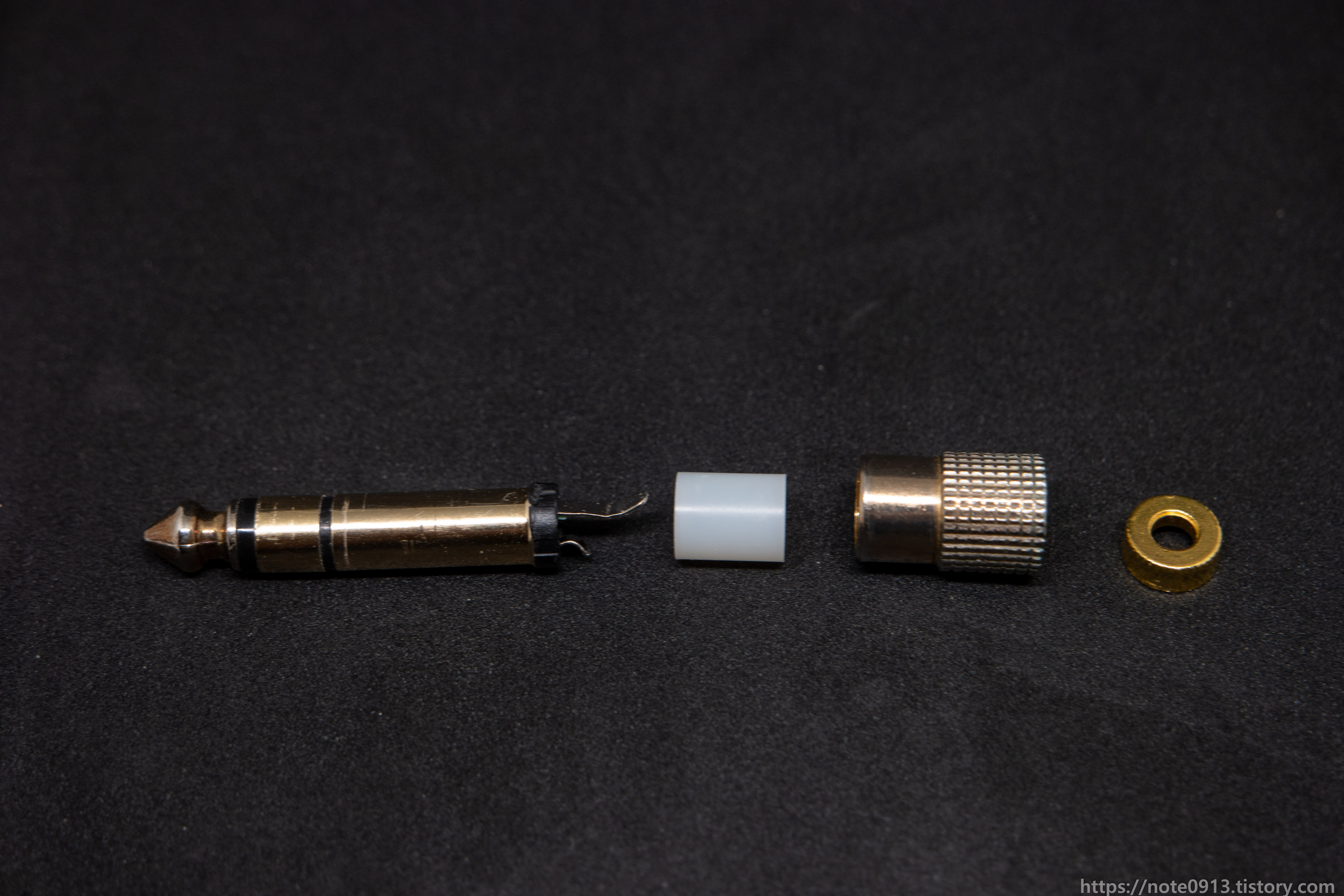

분해를 해보면 4가지 파츠로 구성되어 있습니다. 왼쪽부터 TRS 잭 부분, 플라스틱 원통, 손잡이 부분, 마개 순으로 구성되어 있습니다.



플라스틱 원통

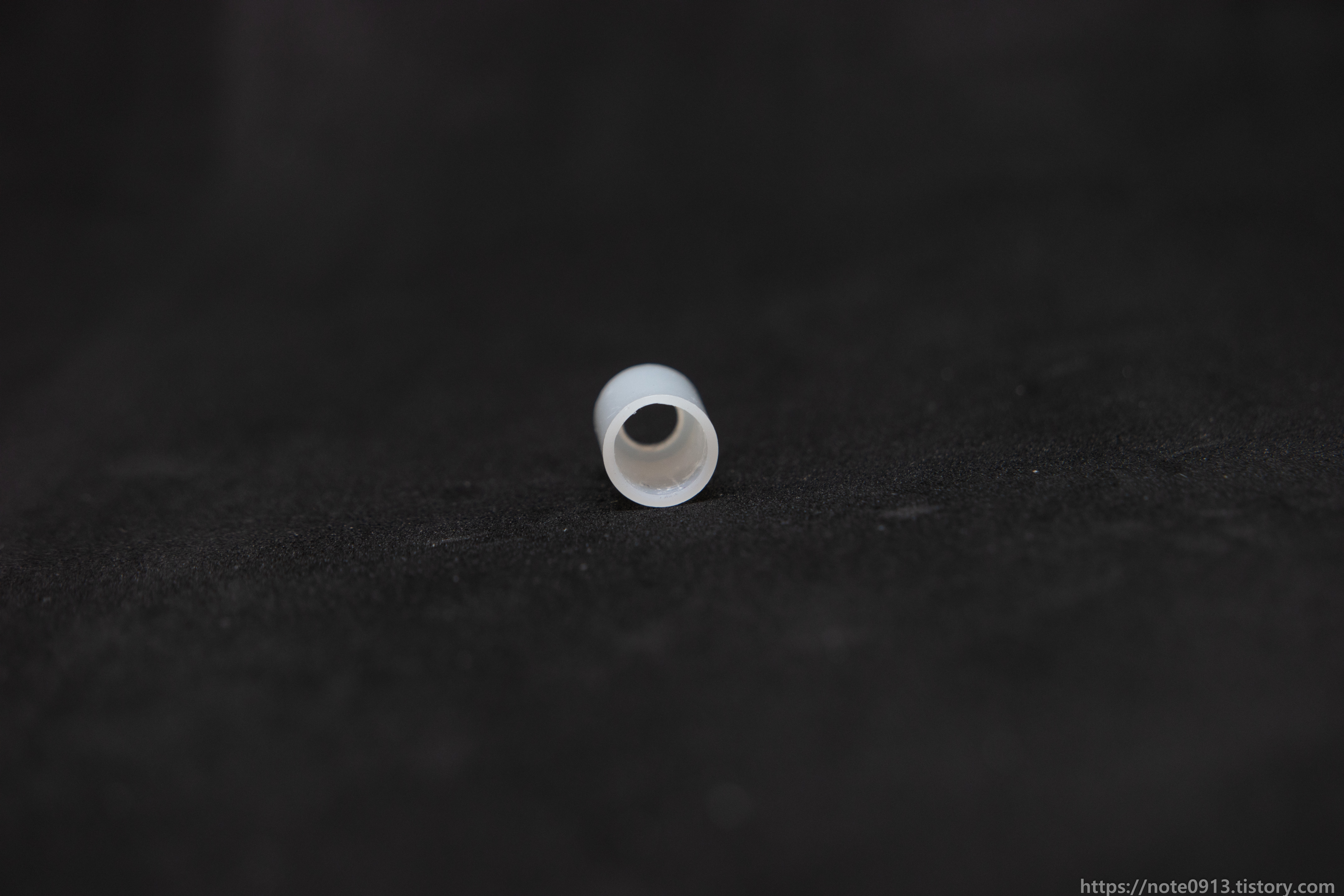

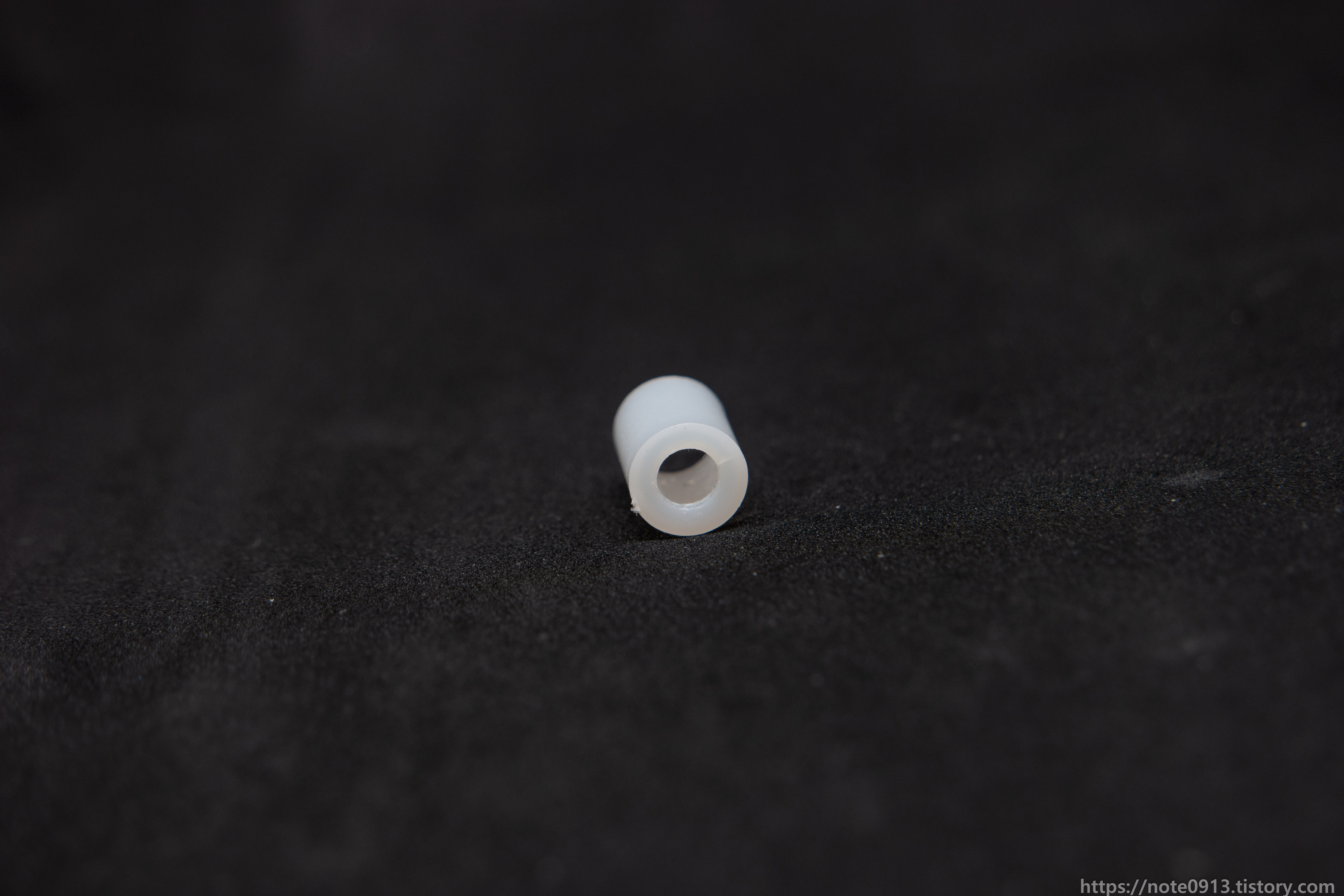

플라스틱 원통입니다. 한쪽은 구멍이 작고 한쪽은 구멍이 큰 형태로 되어있습니다. 나중에 조립할 떄, 구멍이 작은 쪽이 위쪽, 3.5mm 넣는 곳으로 향해야 합니다. 구조를 보니 플라스틱 원통의 역할은 TRS 잭의 금속 핀이 벗어나지 않게 텐션을 유지하는 역할과 절연 역할, 그리고 조립했을 때 마개와 함께 분리되지 않도록 지지하는 역할을 하는 듯 합니다.



TRS 잭 부분

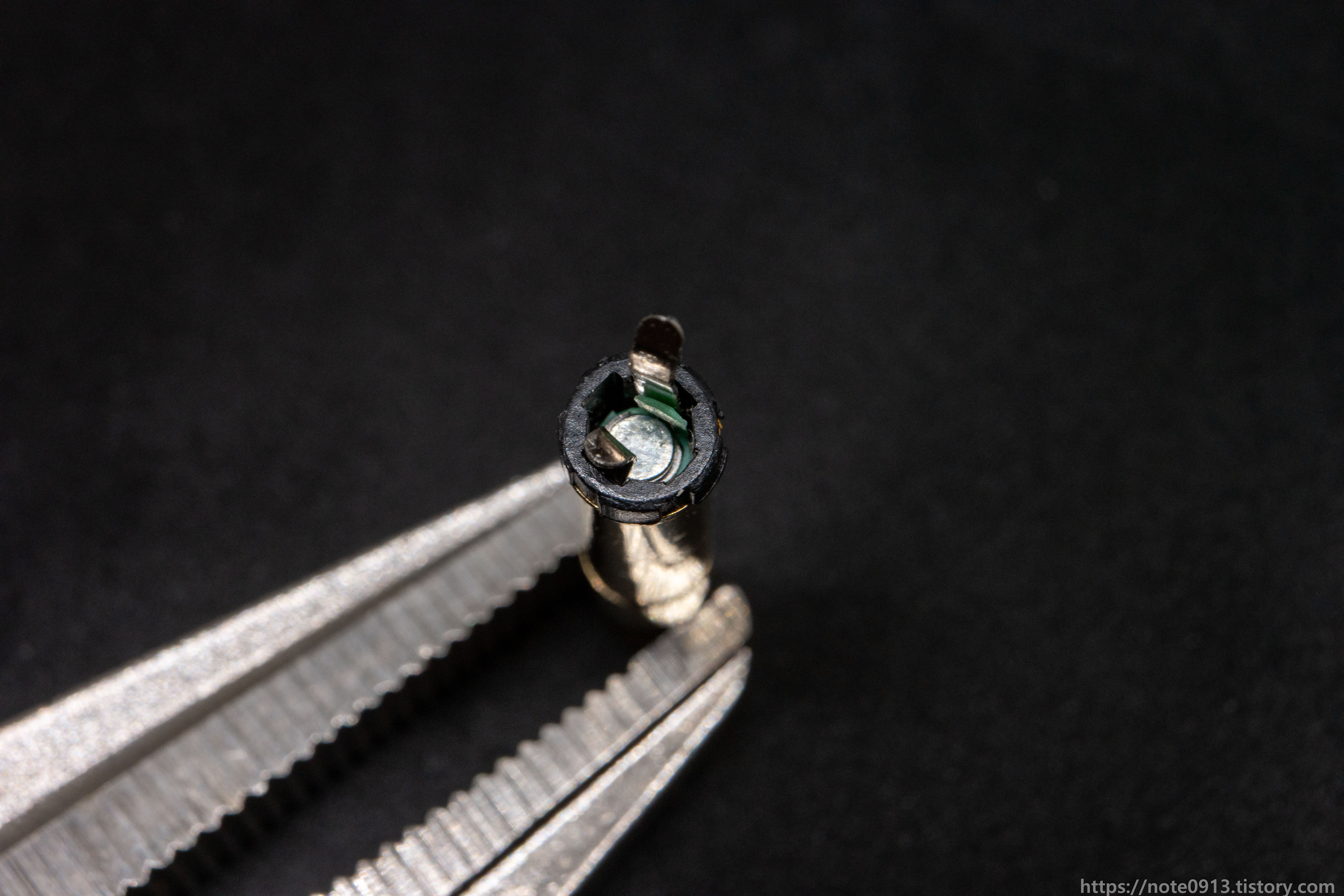

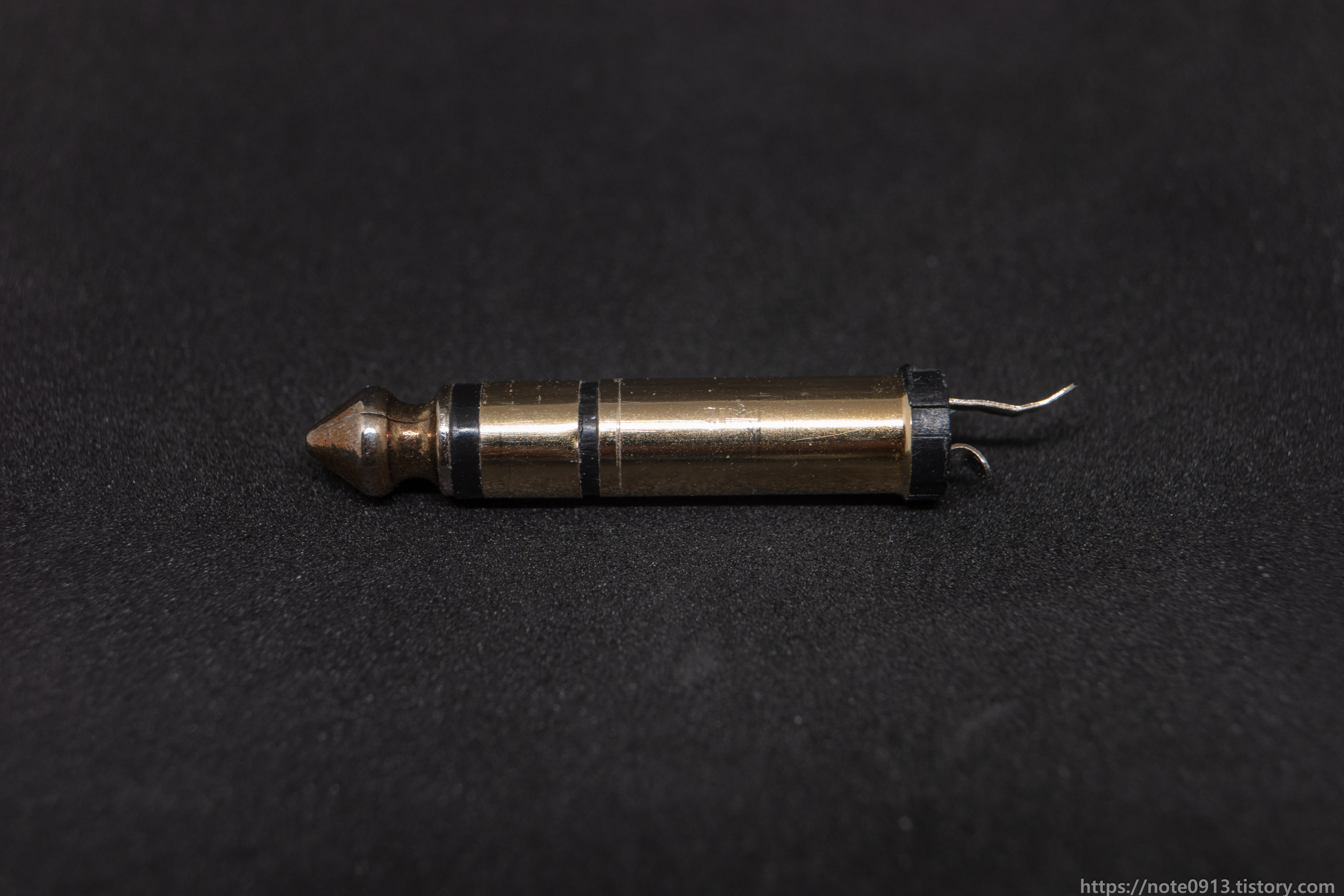

분해한 TRS 잭입니다. 금속핀 2개가 나있습니다.



금속핀 접점

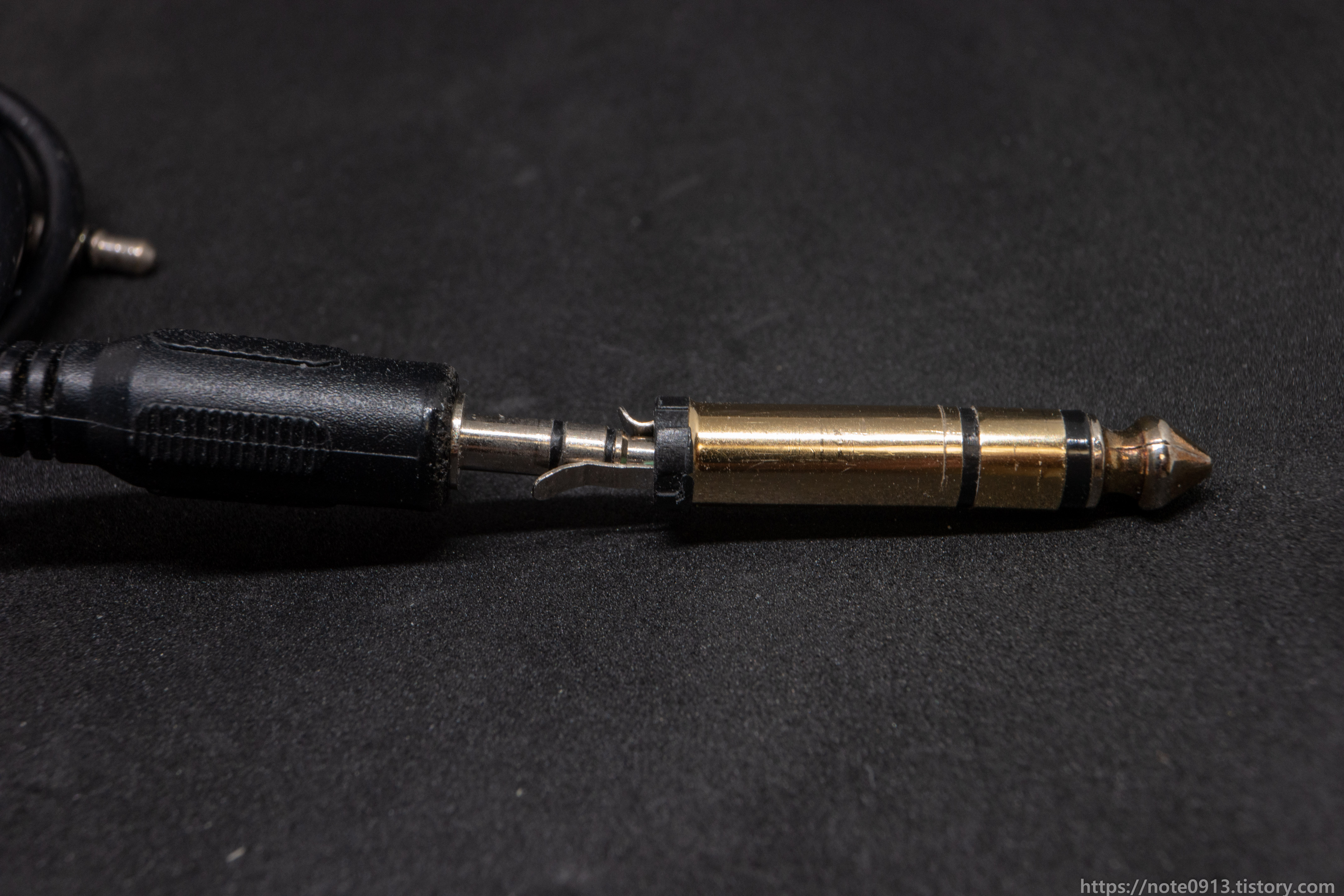

3.5mm 잭을 연결해보니 금속 핀들의 텐션이 부족한 것 같습니다. 이래서 접촉불량이 생겼네요.

번외로 금속핀은 2개밖에 없는데 그라운드는 어떻게 연결되나 확인해봤더니 손잡이 부분이랑 마개부분에서 그라운드가 연결되는 것 같습니다.



금속핀 작업

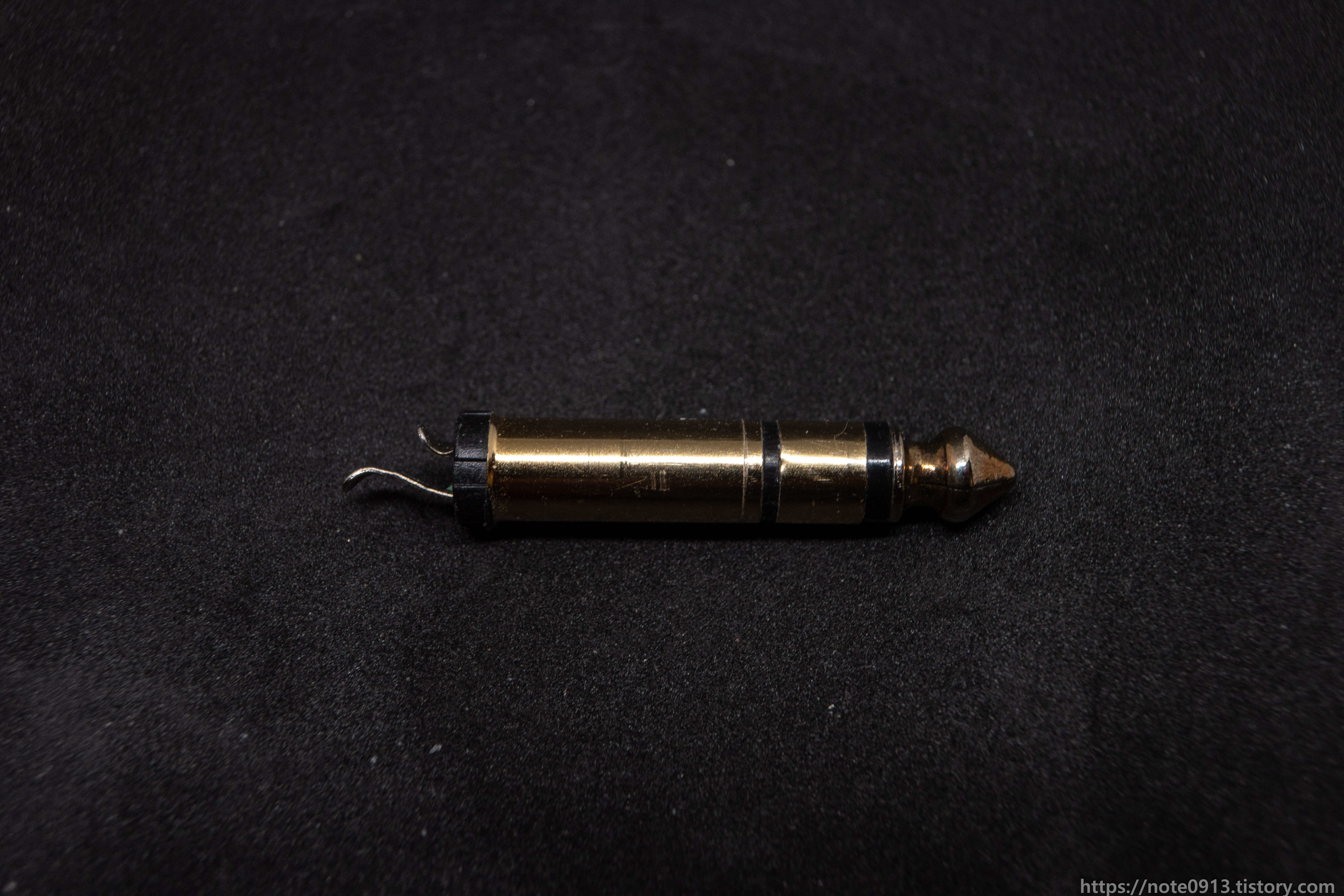

펜치같은 도구를 이용해서 금속핀을 조정했습니다.



총알잭 조립

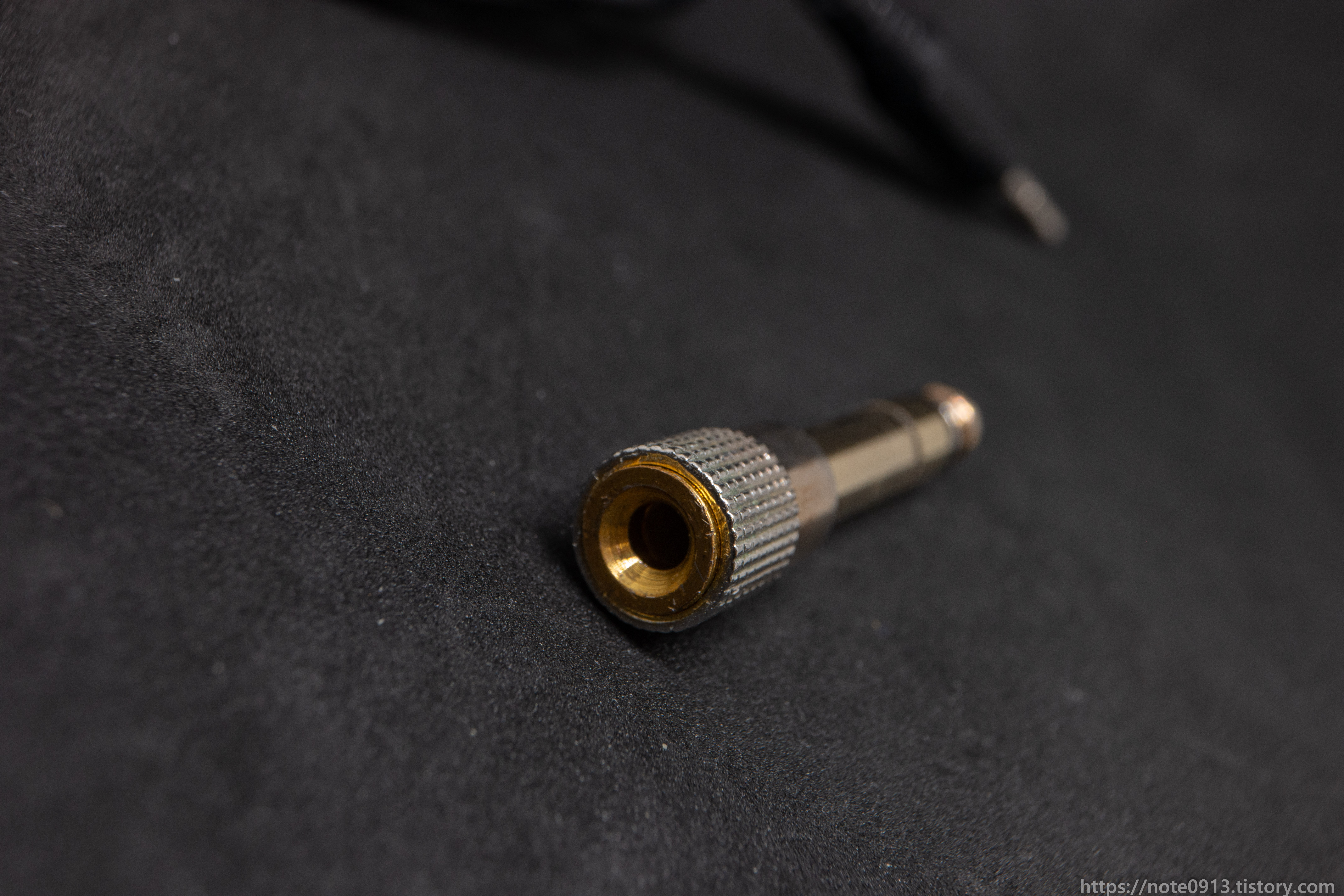

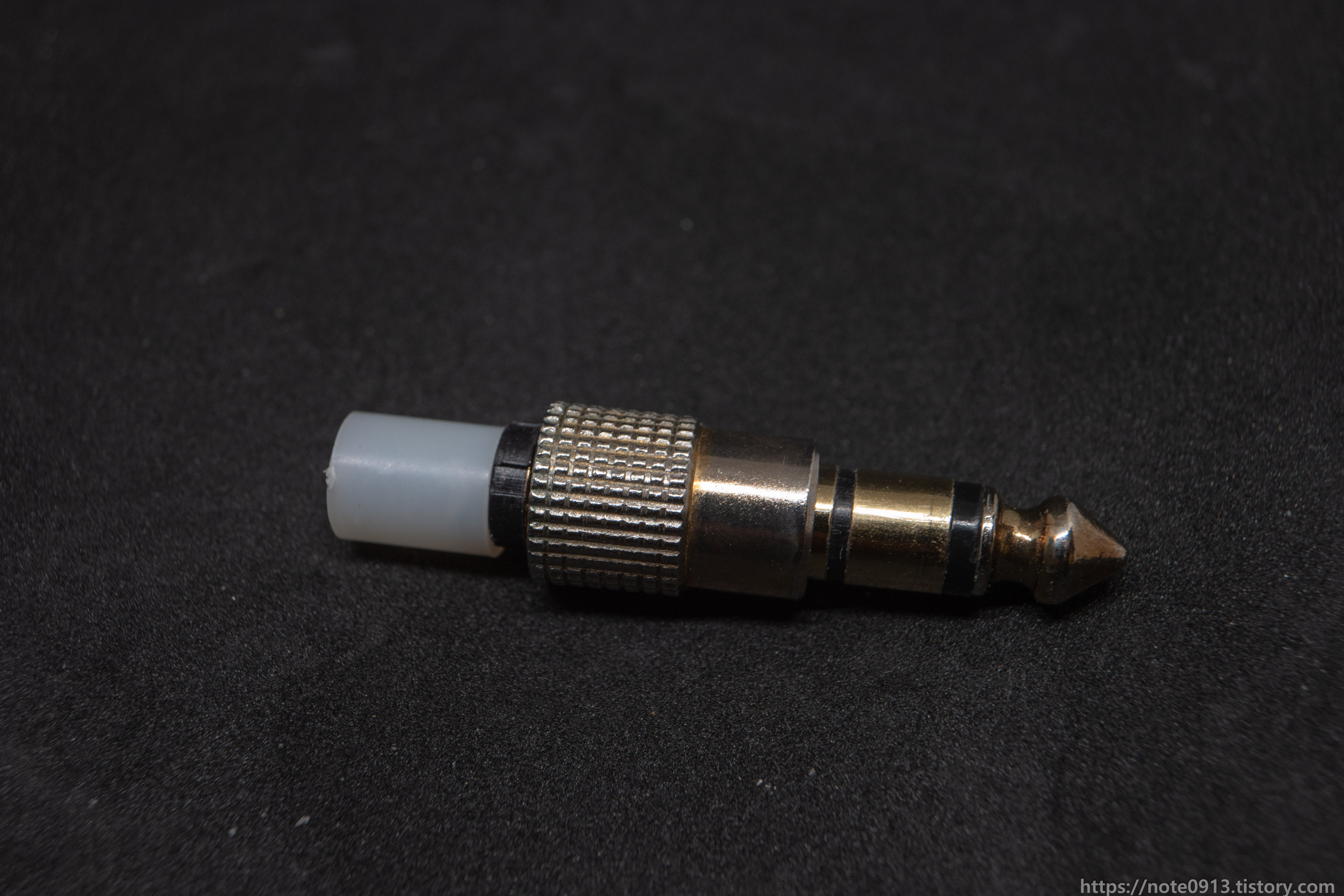

플라스틱 원통을 끼워주고 손잡이도 조립합니다. 손잡이의 경우 TRS 잭부분에서 아래에서 위로 넣어야 합니다.



마개 조립

마개도 조립합니다.

마개 넣기

마개의 경우 펜치같은 걸 이용해서 꽉 넣어줍니다. 마개를 넣었는데도 마개가 계속 빠지면 손잡이 부분이 넓어져서 그런걸 수도 있으니 펜치같은 걸로 손잡이 부분의 구멍을 좁히고 마개를 넣어보세요.



조립 완료 후 테스트해보니 3.5mm도 흔들림없이 꽉 들어가고 소리가 끊기는 일도 사라졌습니다.



오늘의 수리 끝. 2024.12.16
