타오나스 하드디스크 LED 수리 / SMD LED 교체

타오나스라는 인텔 J1900 CPU를 사용하는 컴퓨터인데 이걸 NAS로 사용 중이였는데 어느순간부터 2번째 하드디스크 슬롯에 하드디스크 전원상태를 알려주는 파란색 LED가 들어오지 않게 되었습니다.

이전부터 2번 슬롯에 LED 밝기가 다른 곳보다 비교적 약하기는 했지만 결국은 LED가 나가버린 것 같습니다.



타오나스 SATA 보드

다행히 타오나스는 하드디스크를 연결하는 부분은 별도의 보드로 분리되어 있습니다. 분리도 나사 몇개만 풀면 금방 빼낼 수 있습니다.

보드 앞면에는 SATA 포트랑 LED가 있습니다.

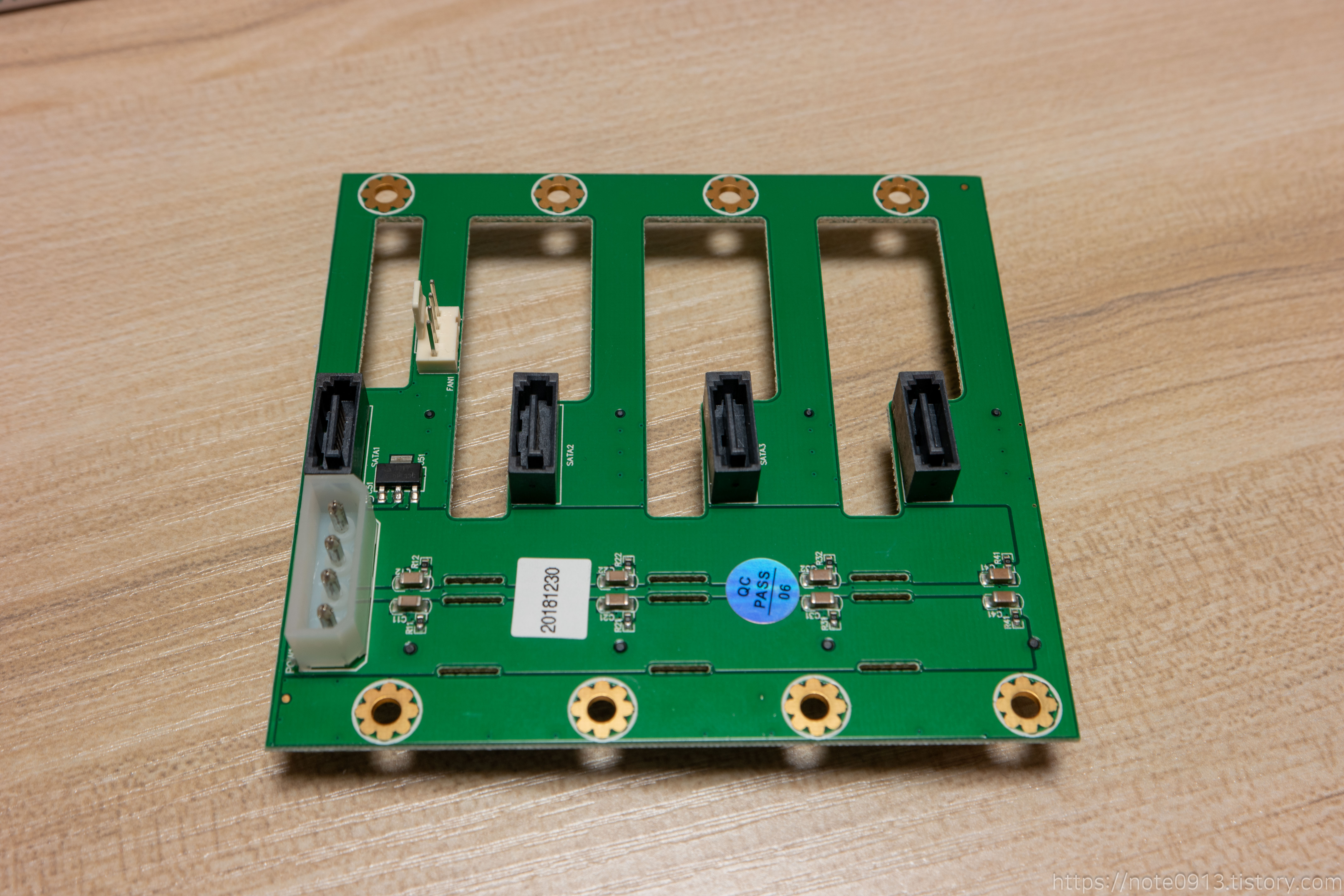

보드 뒷면

보드 뒷면을 보니 IDE 4핀으로 전원을 입력받아 SATA 전원으로 뿌려주는 방식입니다. 뒤쪽에는 SATA 데이터 케이블 포트랑 팬 연결 포트, 3.3V 정전압 레귤레이터가 달려있습니다.

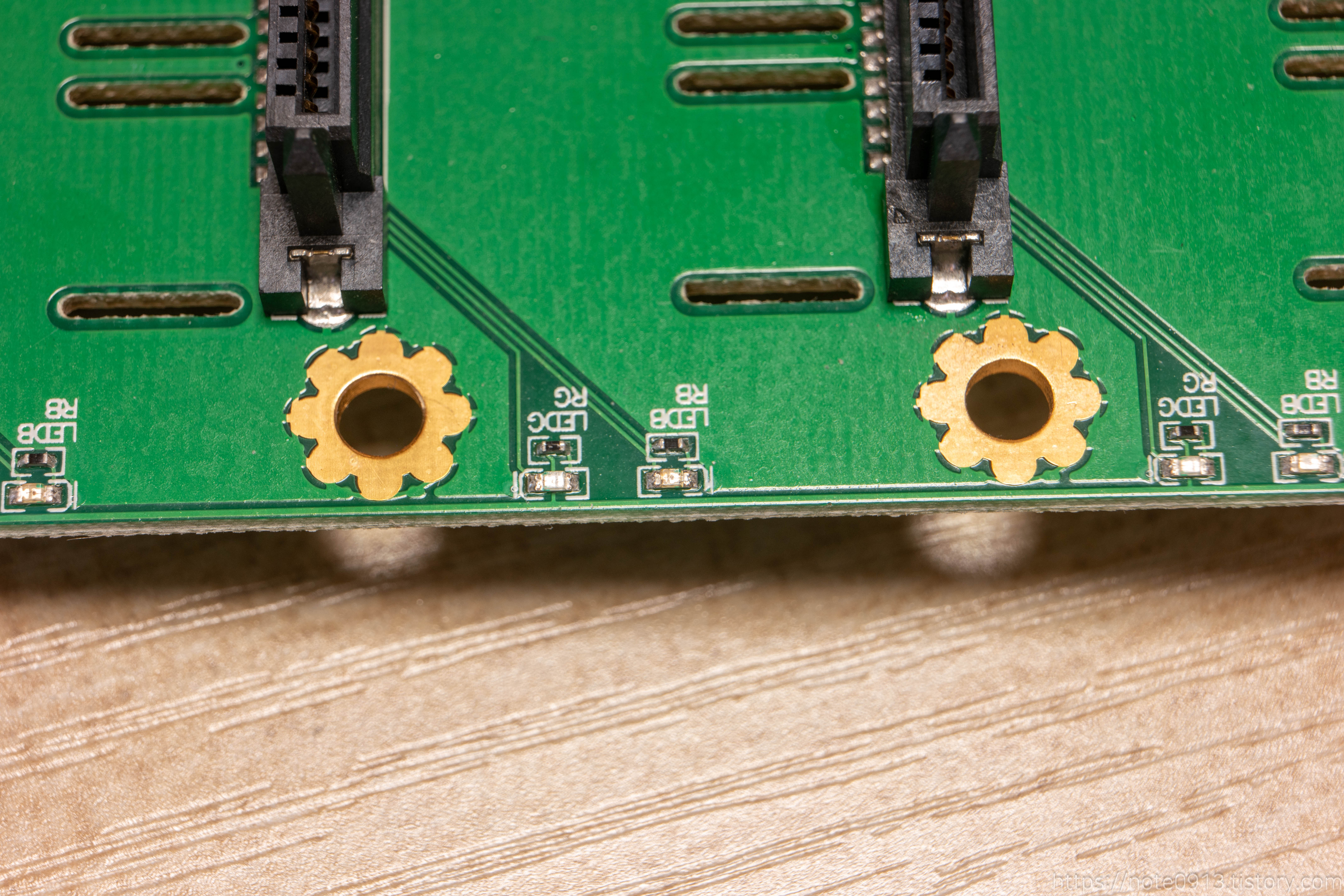

고장난 LED 부분

각 슬롯마다 LED가 2개씩 한쌍으로 있습니다. 왼쪽은 하드디스크 사용 중임을 알려주는 초록색 LED이고 오른쪽은 하드디스크의 전원이 인가되었는지 알려주는 파란색 LED 입니다.

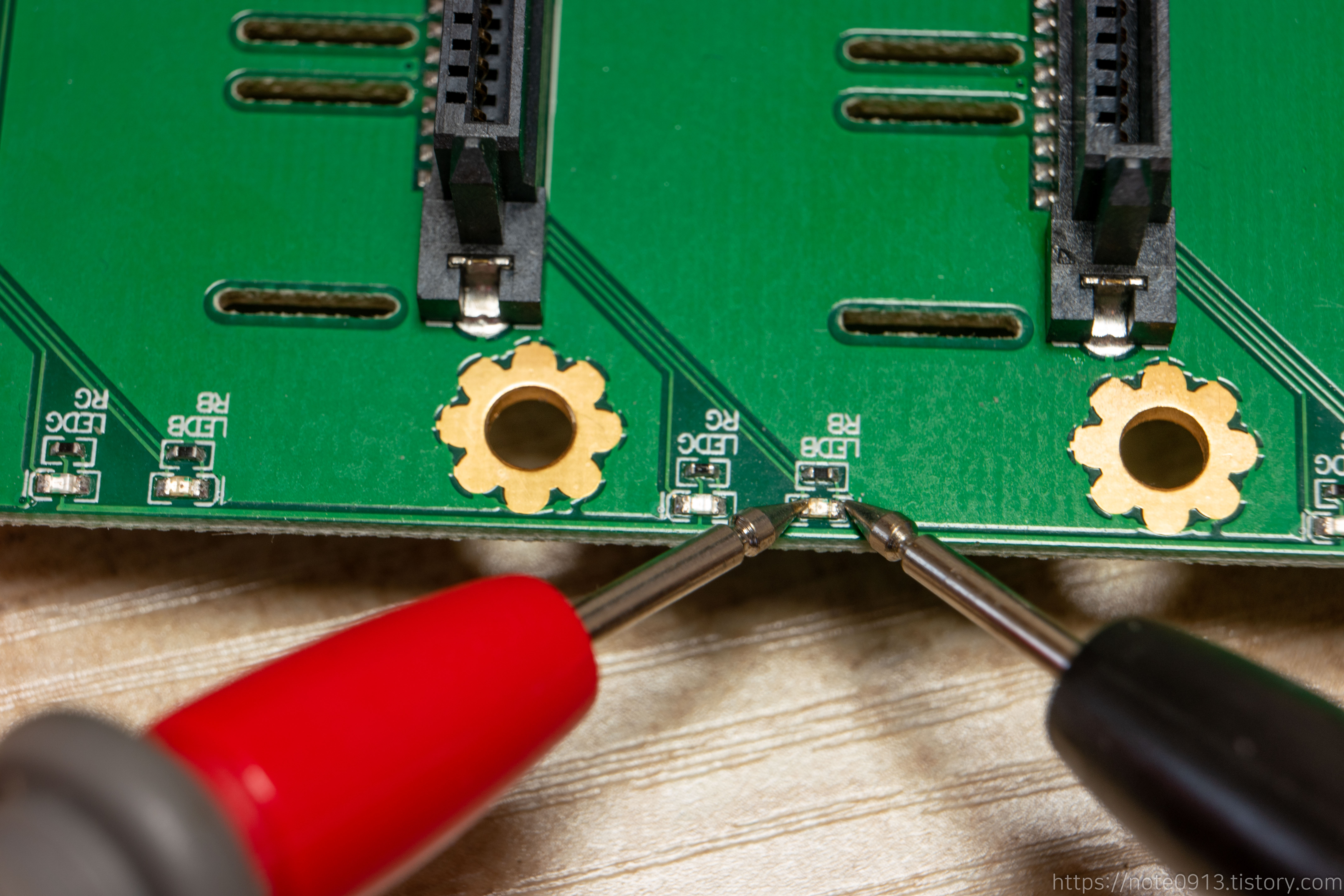

멀티미터로 테스트

멀티미터로 LED를 테스트해보았는데 불이 들어오지 않습니다. 순방향 전압을 확인해보니 대략 1.1V 정도가 나옵니다.



정상적인 LED 테스트

고장나지 않은 다른 곳을 멀티미터로 테스트해보면 불이 들어옵니다. 파란색  LED의 순반향 전압은 대략 2.6V, 초록색 LED 순방향 전압은 약 2.3V로 측정됩니다.



LED 교체를 위해 사이즈를 측정해보니 가로 15mm, 세로 6mm로 측정되어서 1608(가로 16mm, 세로 8mm)규격의 SMD LED 인 것같아서 인터넷으로 주문했는데 집에서 찾아보니 3216 사이즈의 SMD LED가 있어서 그걸로 교체하기로 했습니다.

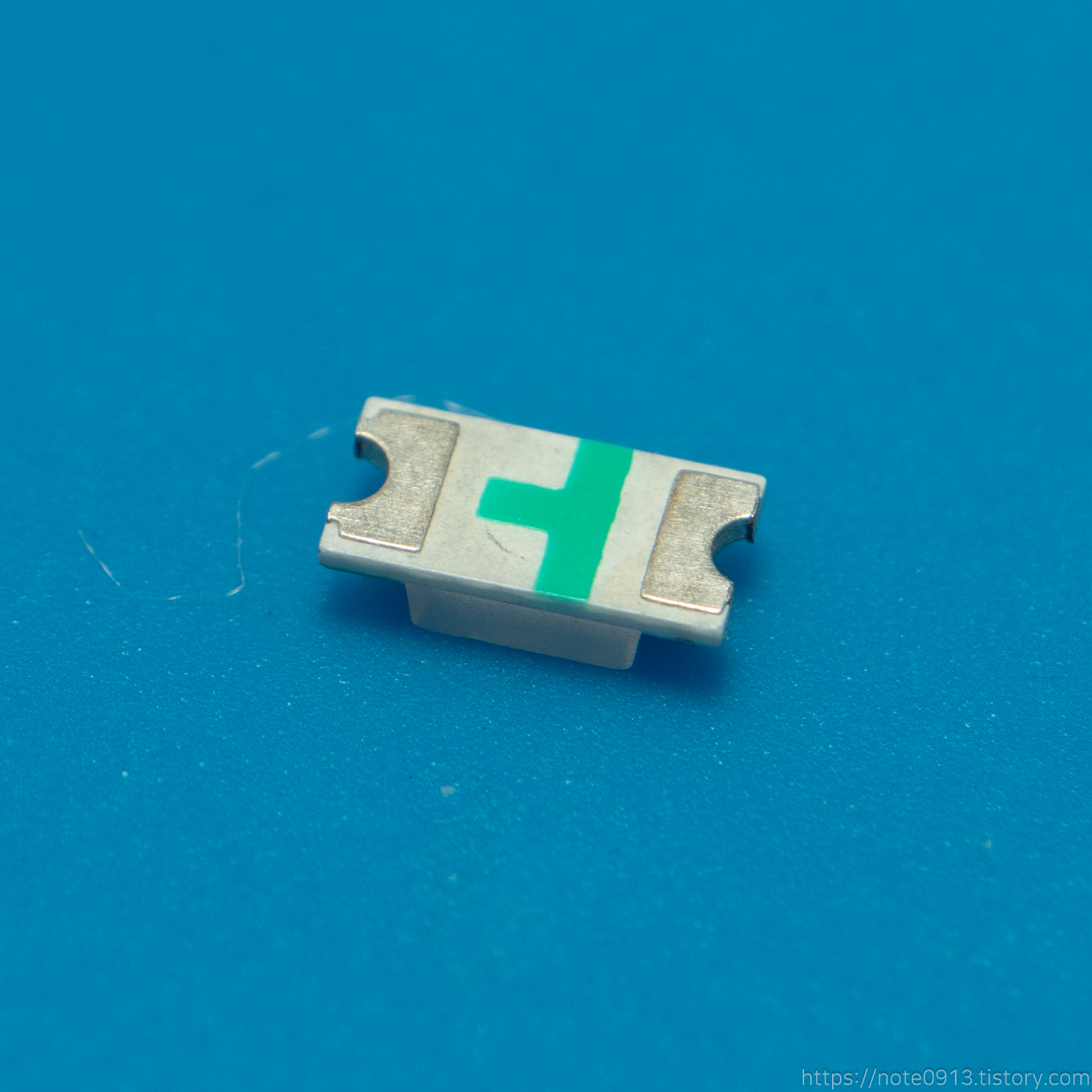

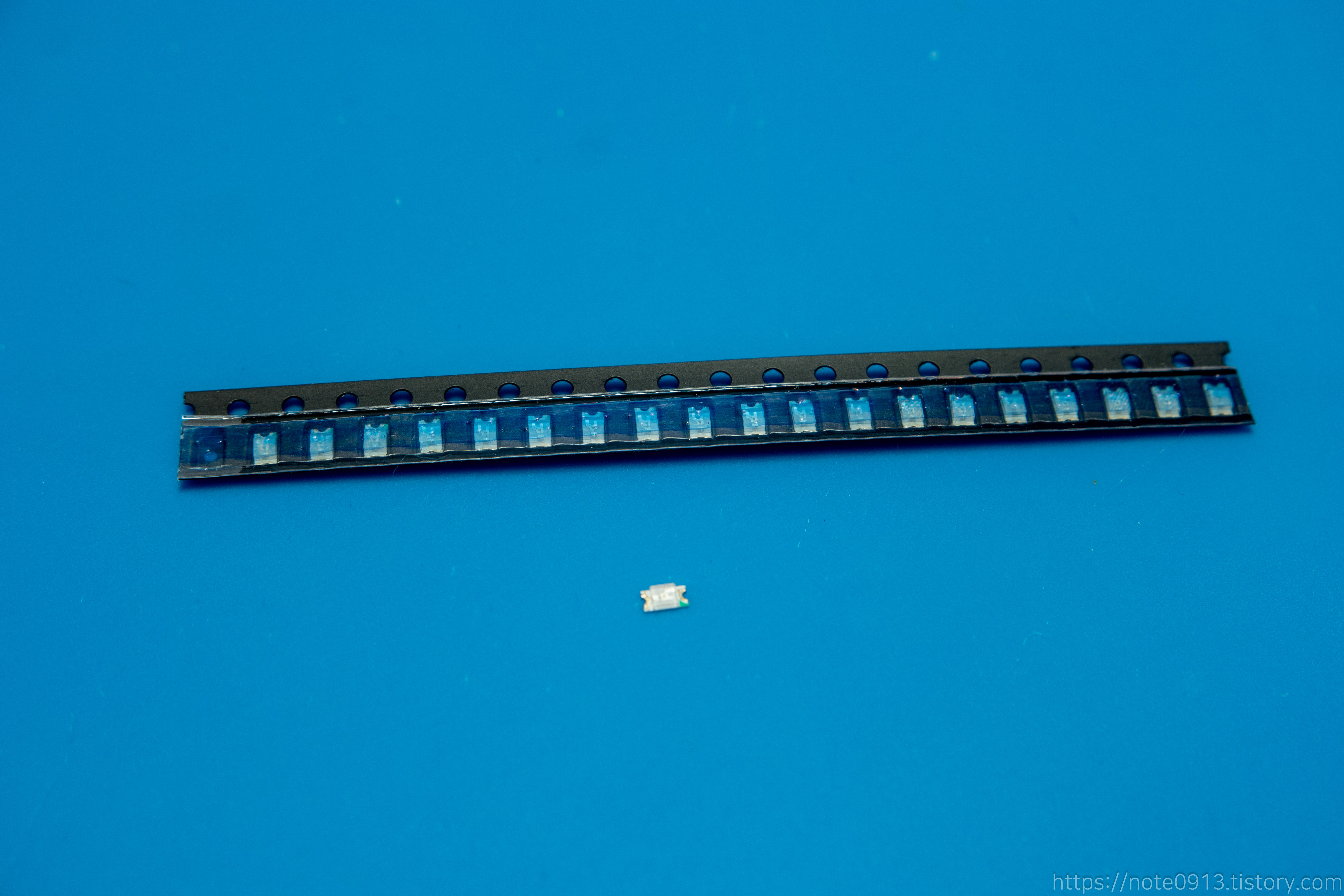

3216 SMD LED / 인치단위로는 1206 SMD LED

가로 32mm, 세로 16mm 크기의 파란색 SMD LED입니다.



가까이에서 보면 LED 안에 PN접합이 보이네요.



:LED 테스트

멀티미터로 테스트해보니 잘나옵니다. 순방향 전압도 2.6V 정도로 나옵니다. 이게 크기가 커서 그런지 같은 전류가 들어갔는데도 1608 사이즈의 LED보다 조금 더 밝게 나옵니다.

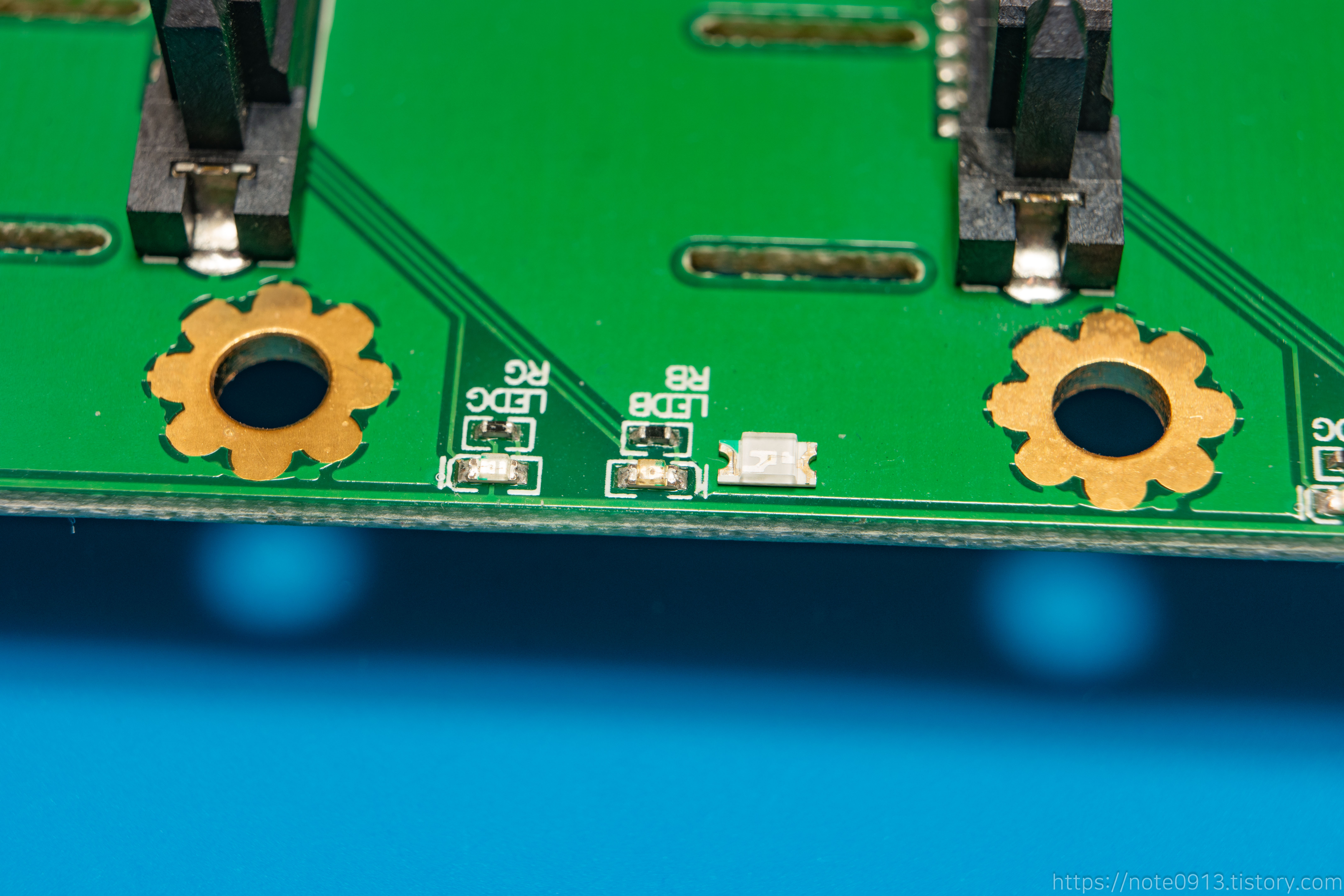

1608 LED와 3216 LED의 크기 비교

크기가 좀 크긴한데 접점 크기가 커서 가능할 것 같아 보입니다.



인두기로 LED를 제거했습니다.

교체할 LED를 올려주고 납땜을 해줍니다.

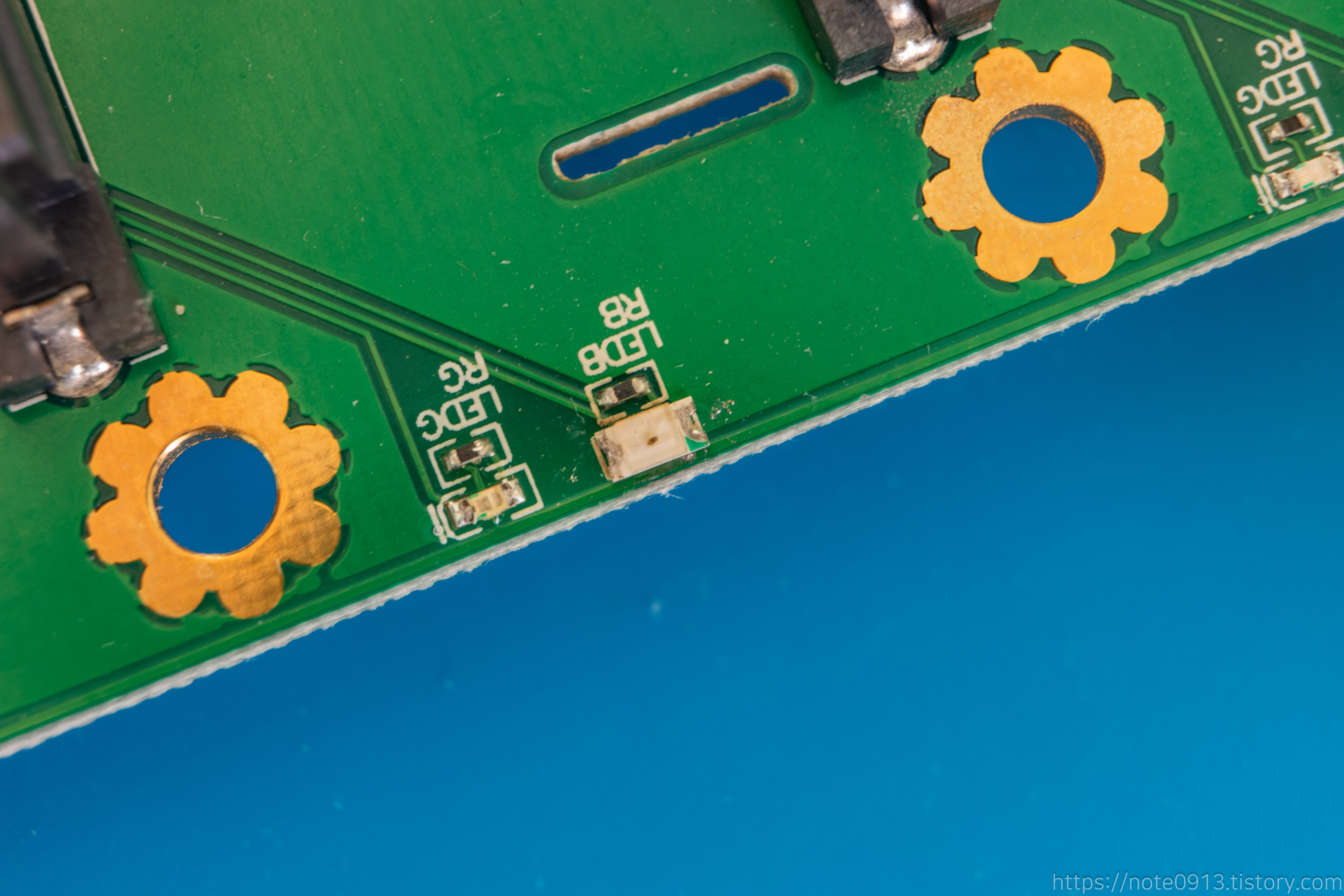

납땜 완료

납땜이 끝났습니다.

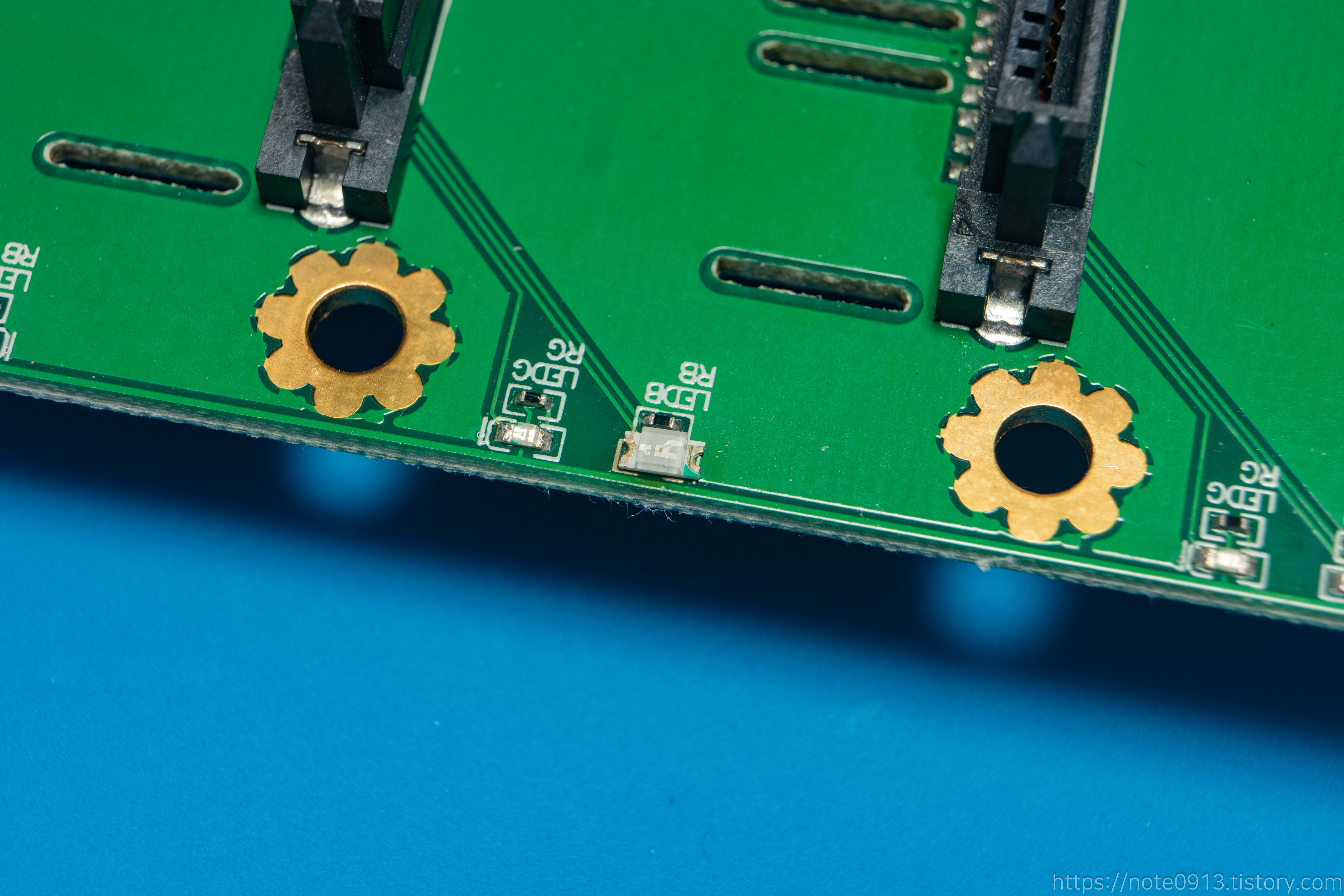

LED 테스트

테스트를 해보니 정상적으로 나오는걸보니 납땜도 정상적으로 되었습니다.

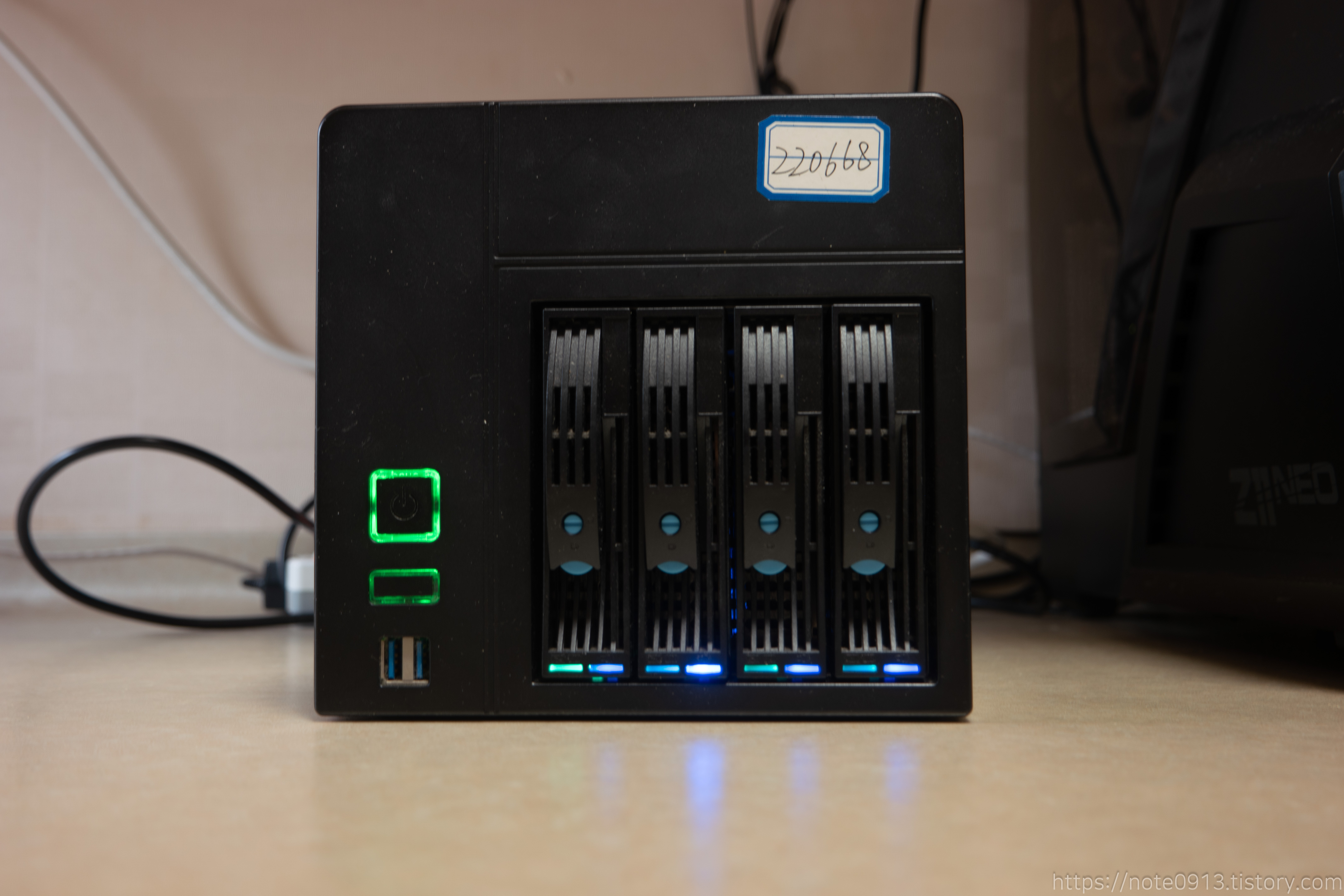

조립 후 최종 테스트

조립하고 하드디스크를 넣어서 파란색 LED가 잘 나오는지 테스트해 보았습니다.

정상적으로 파란색 LED가 잘 나옵니다. 다만 사이즈가 달라서 그런지 교체한 LED가 조금 더 밝게 나오네요.
