C타입 테스트 보드로 USB A to C타입 케이블 56KΩ 저항 테스트해보기

얼마전에 알리익스프레스에서 C타입 테스트 보드를 구입했습니다. 현재 사용하고 있는 USB A to C 케이블이 제대로된 저항값을 사용하고있는지 궁금해서였는데요. 이번에 C타입 테스트 보드가 도착했습니다.

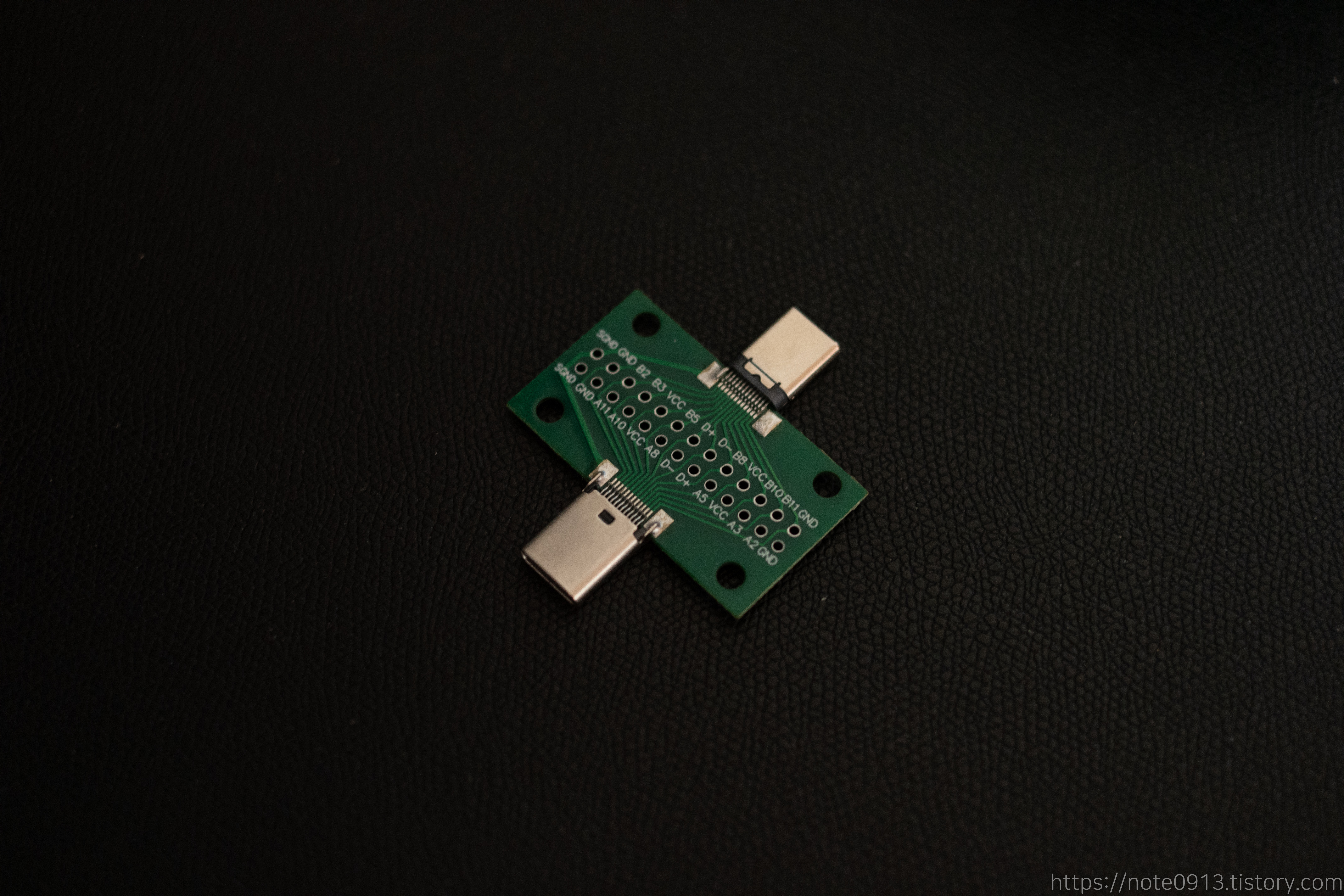

도착한 C타입 테스트 보드

주문한 C타입 테스트 보드는 C타입 암/수 포트가 모두 있어서 C타입을 다른 기기에 연결한 채 전압이나 오실로스코프가 있다면 파형도 확인할 수 있는 보드입니다.

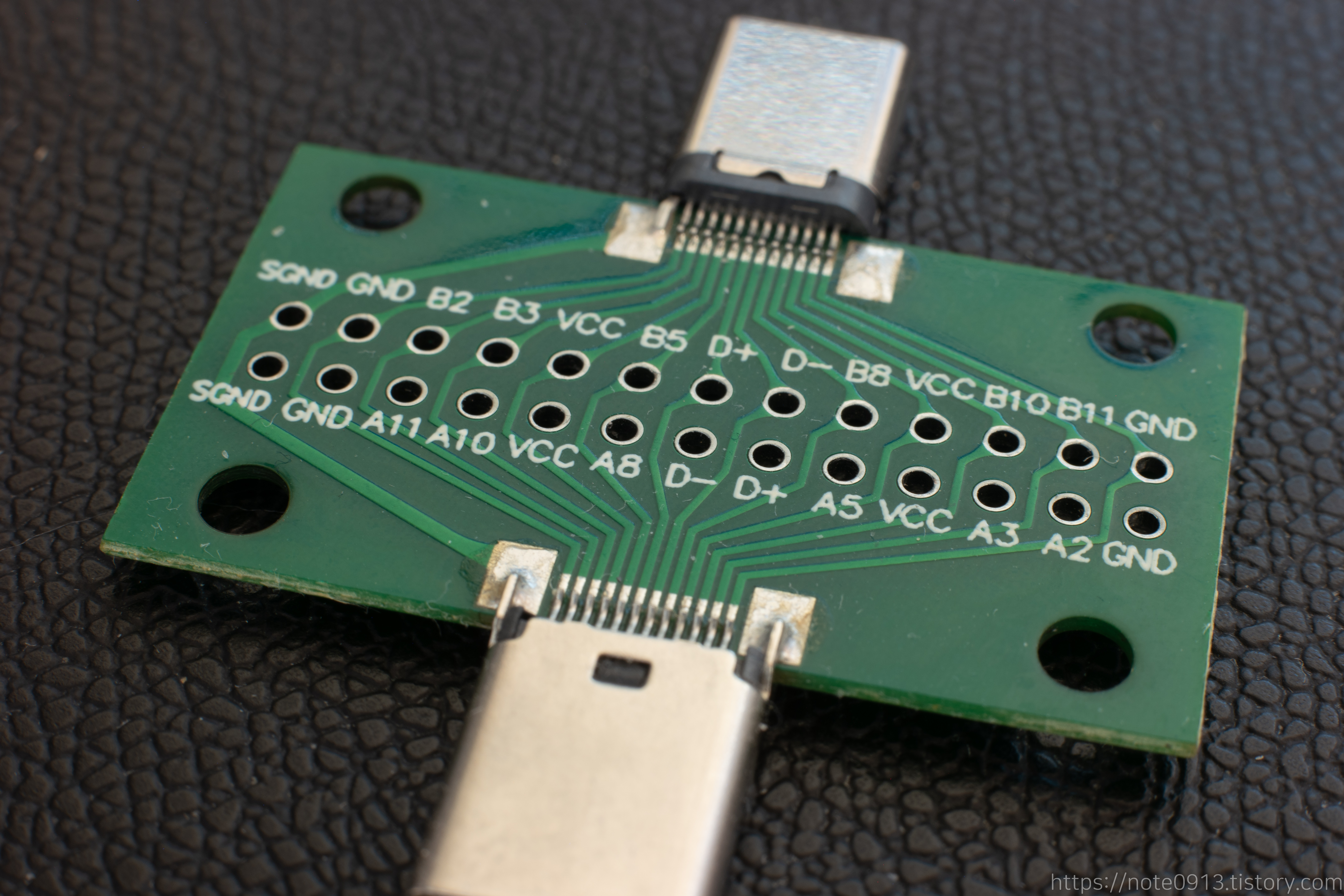

앞면

뒷면

C타입 테스트 보드의 앞면과 뒷면입니다. 핀 이름이 나와있습니다.

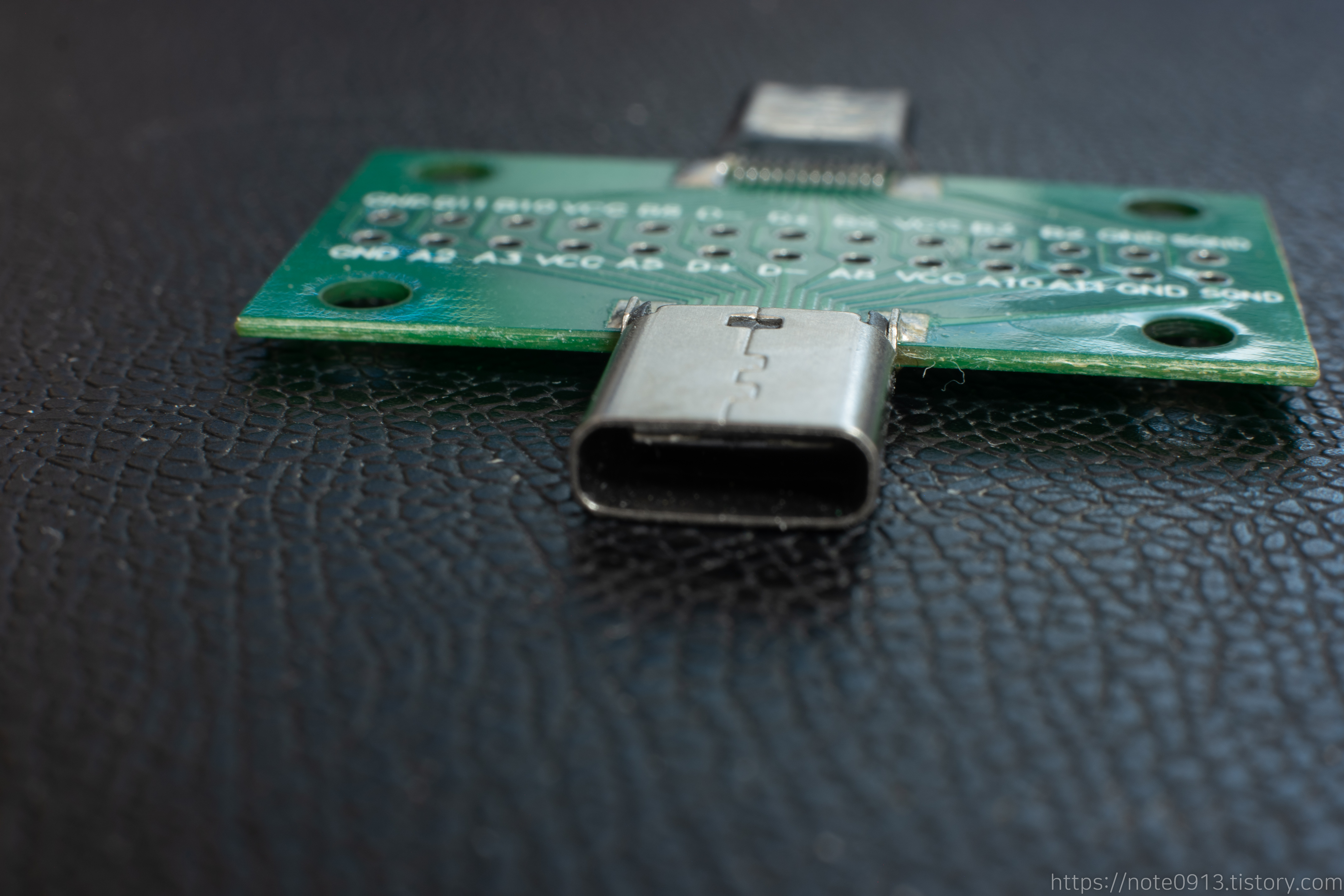

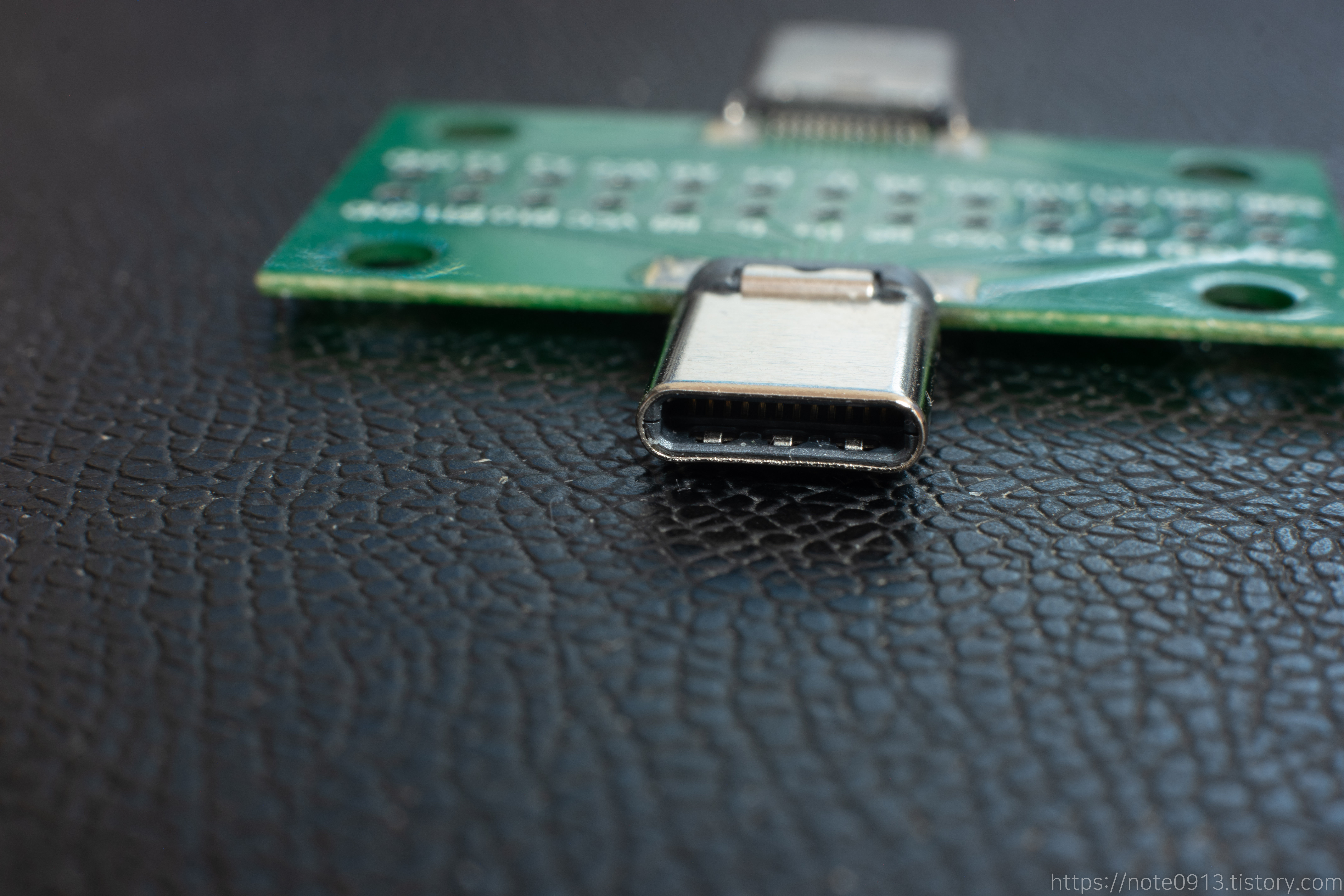

한쪽은 C타입 입력을 받고 반대쪽은 C타입 출력 포트로 구성되어 있습니다.

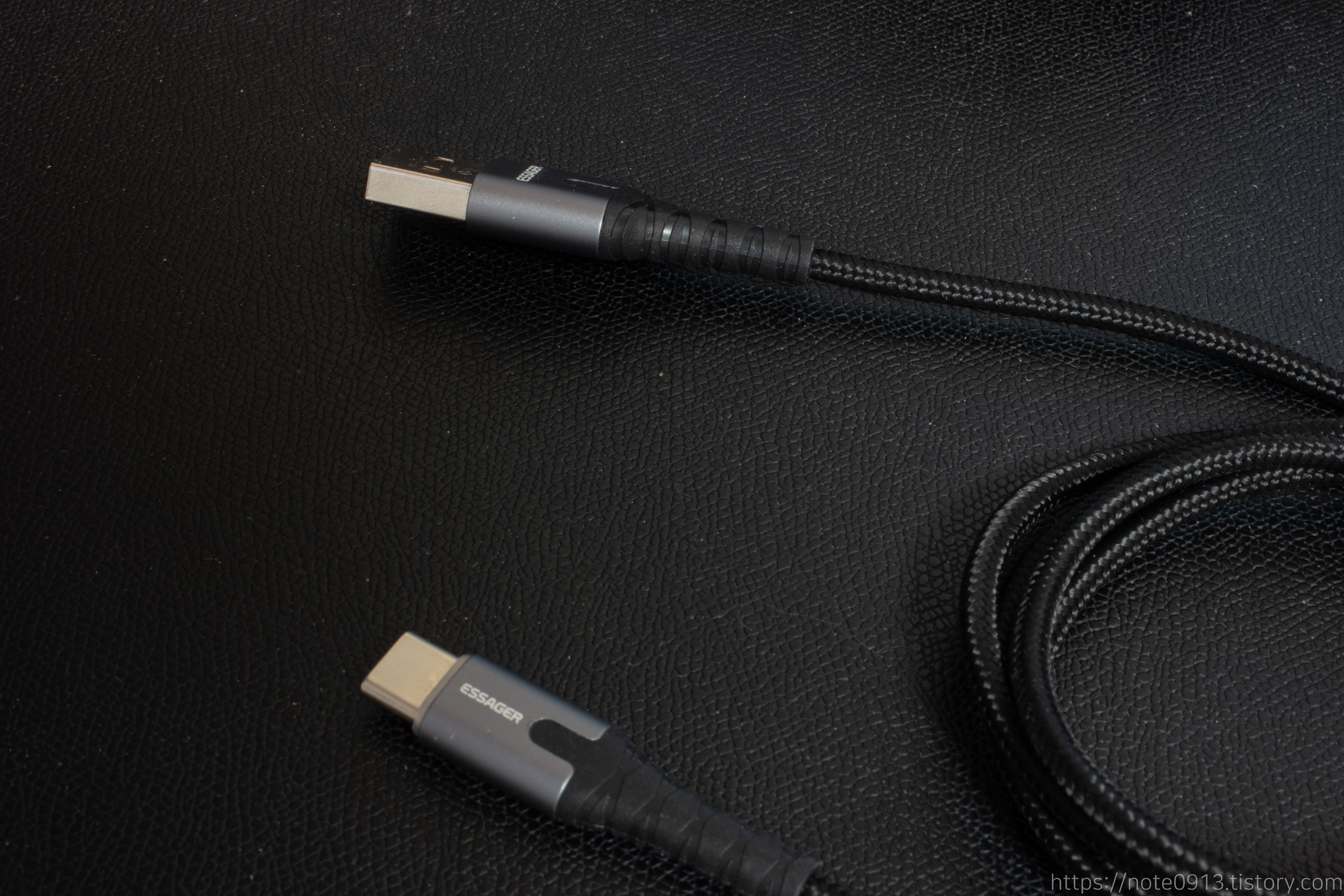

C타입 케이블

저번에 알리에서 3개 묶음 행사할 때 구매한 ESSAGER USB A to C 1m 케이블입니다.

이 케이블의 저항 값을 확인해 봅시다.





C타입 핀맵 출처: https://ko.wikipedia.org/wiki/USB-C

찾아보니까 CC핀(Configuration Channel)에 56KΩ 풀업 저항이 있어야 한다고 합니다. 핀맵을 보면 CC1, CC2에 연결되는 핀은 A5, B5이니까 VBUS핀인 A4 또는 B4 핀 사이에 저항 값을 측정하면 됩니다.

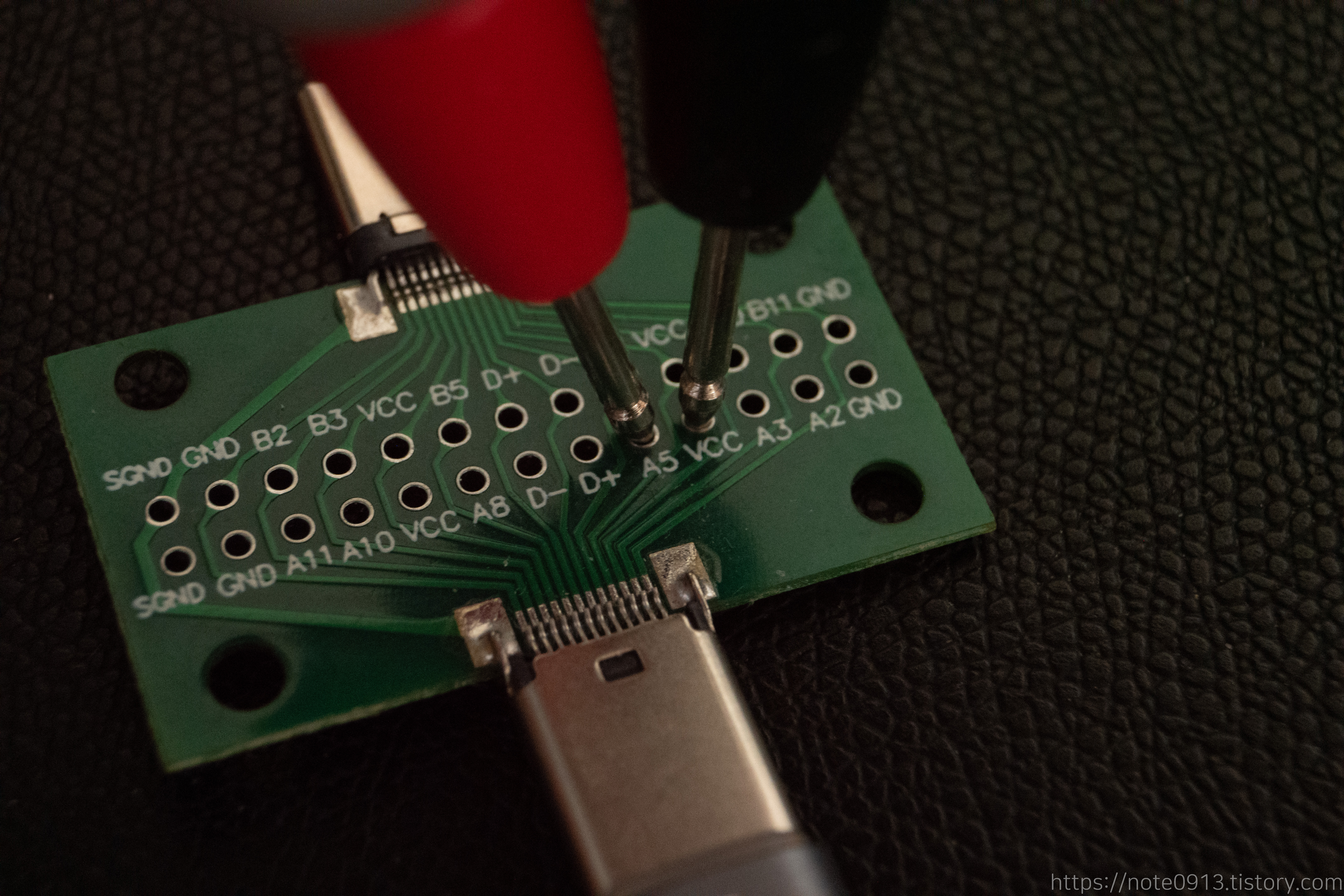

ㅓA5와 A4 핀 저항 측정

멀티미터를 저항측정모드로 두고  A5와 A4 핀 사이에 저항을 측정해 보았습니다. 만약 저항 측정이 안되면 C타입 케이블을 뒤집어서 꽂아보거나 B5 핀과 B4 또는 A4 사이의 저항을 측정하면 됩니다.

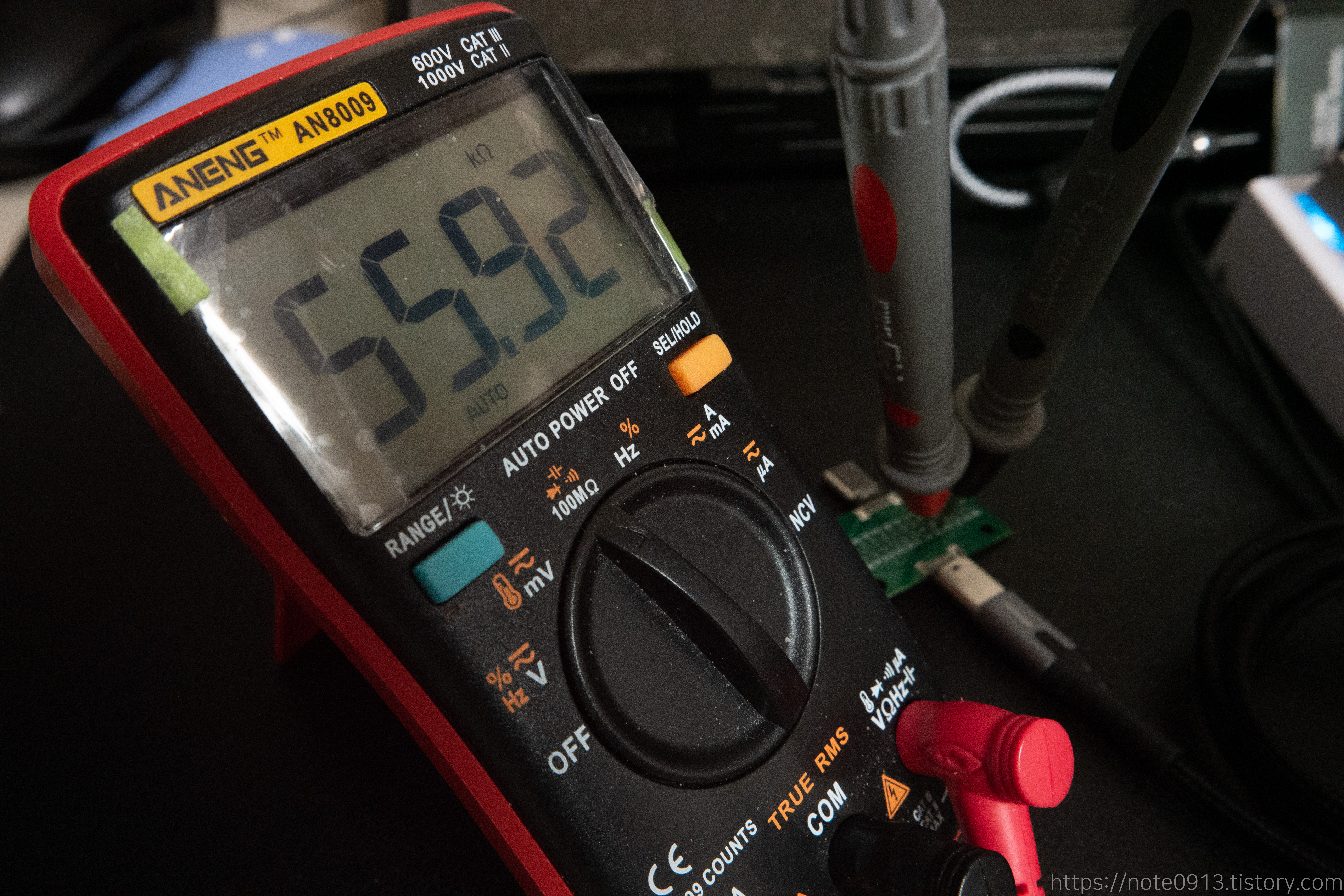

56KΩ 저항 측정

저항을 측정해보니 55.92KΩ 으로 측정됩니다. 오차를 생각하면 56KΩ 저항이 제대로 들어있는 것을 확인할 수 있습니다.



USB A to C 케이블의 저항을 확인을 해보지 못하고 대충 짐작으로 56KΩ 저항이 있겠거니라고 생각만하고있었지만 이렇게  직접 테스트해보니 마음이 한결 놓이는 것 같습니다.
