편의점 일회용 보조배터리 안에는 뭐가 들어있을까? / 일회용 보조배터리 분해 & 배터리 충전해보기

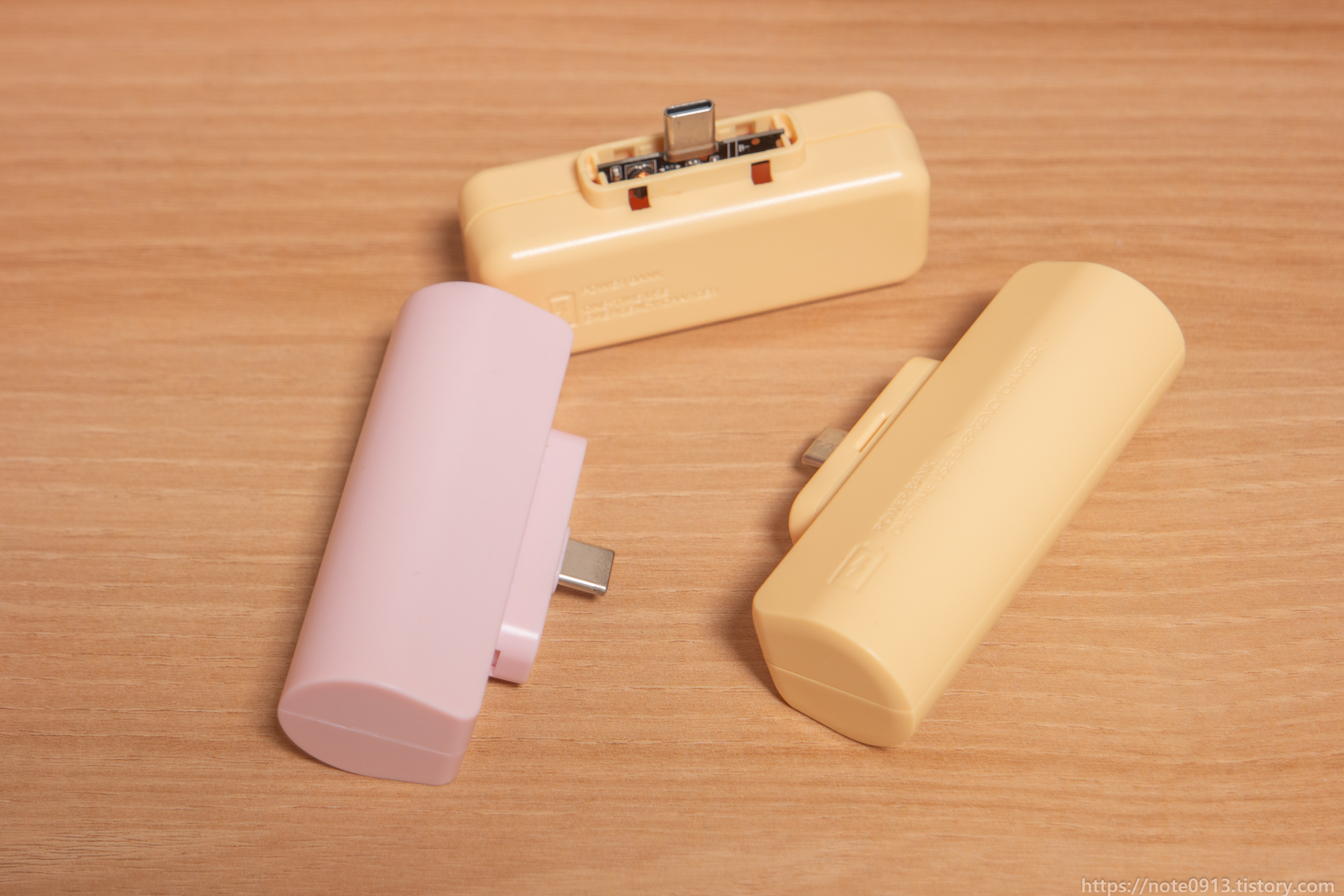

편의점에서 판매하는 일회용 보조배터리

밖에서 급하게 휴대폰 같은 전자기기를 충전해야 할 때 편의점 등에서 일회용 보조배터리라는 걸 판매합니다. 재사용이 가능하면 좋겠지만 이름그대로 일회용이라 한번 쓰고나면 더 이상 사용이 불가능합니다. 저도 집에 다쓴 일회용 보조배터리가 굴러다니고 있습니다.



근데 생김새를 보면 18650 같은 원통형 리튬 이온 배터리가 들어있는 것 처럼 생겼습니다. 그래서 분해해봤습니다.



일회용 보조배터리 분해

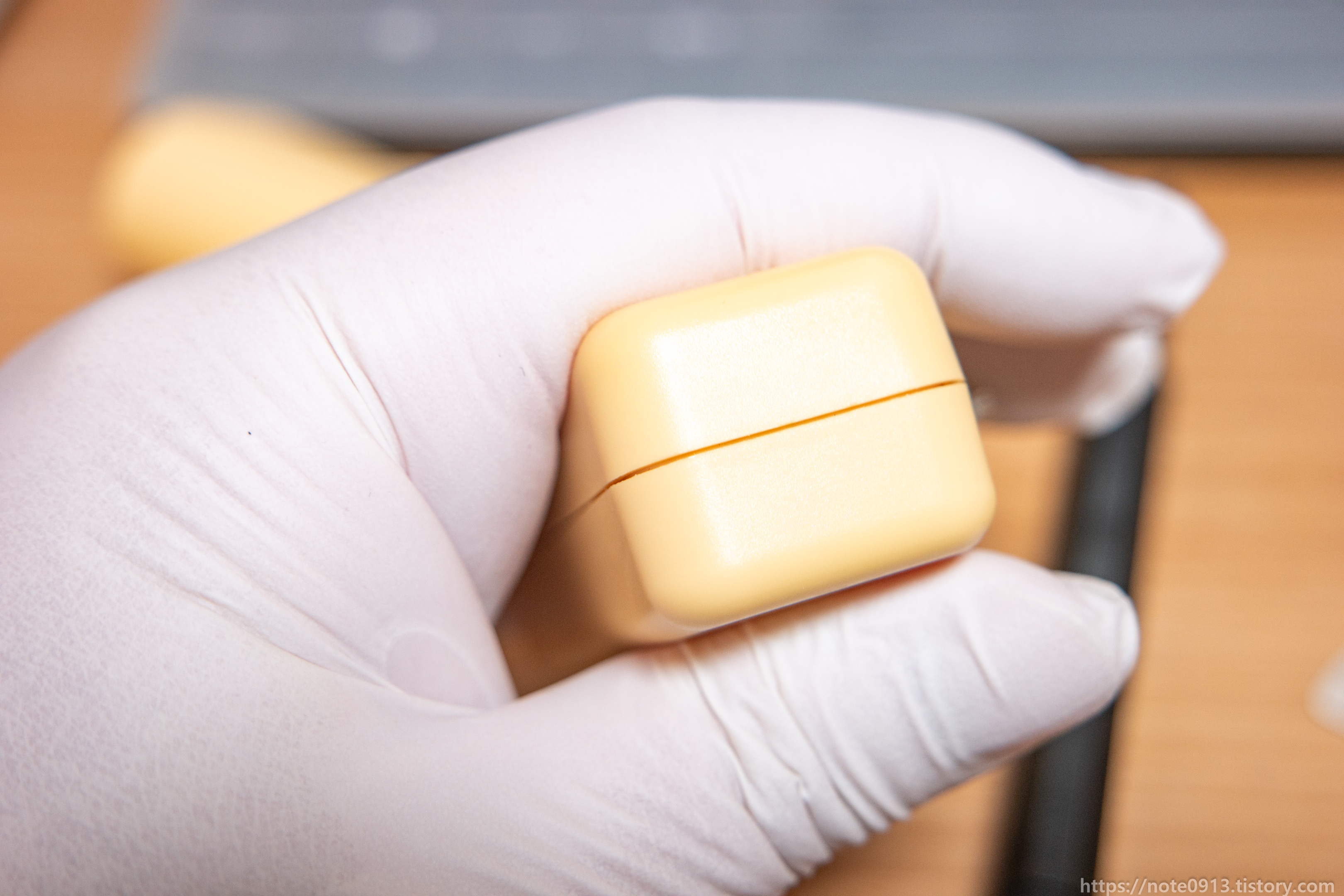

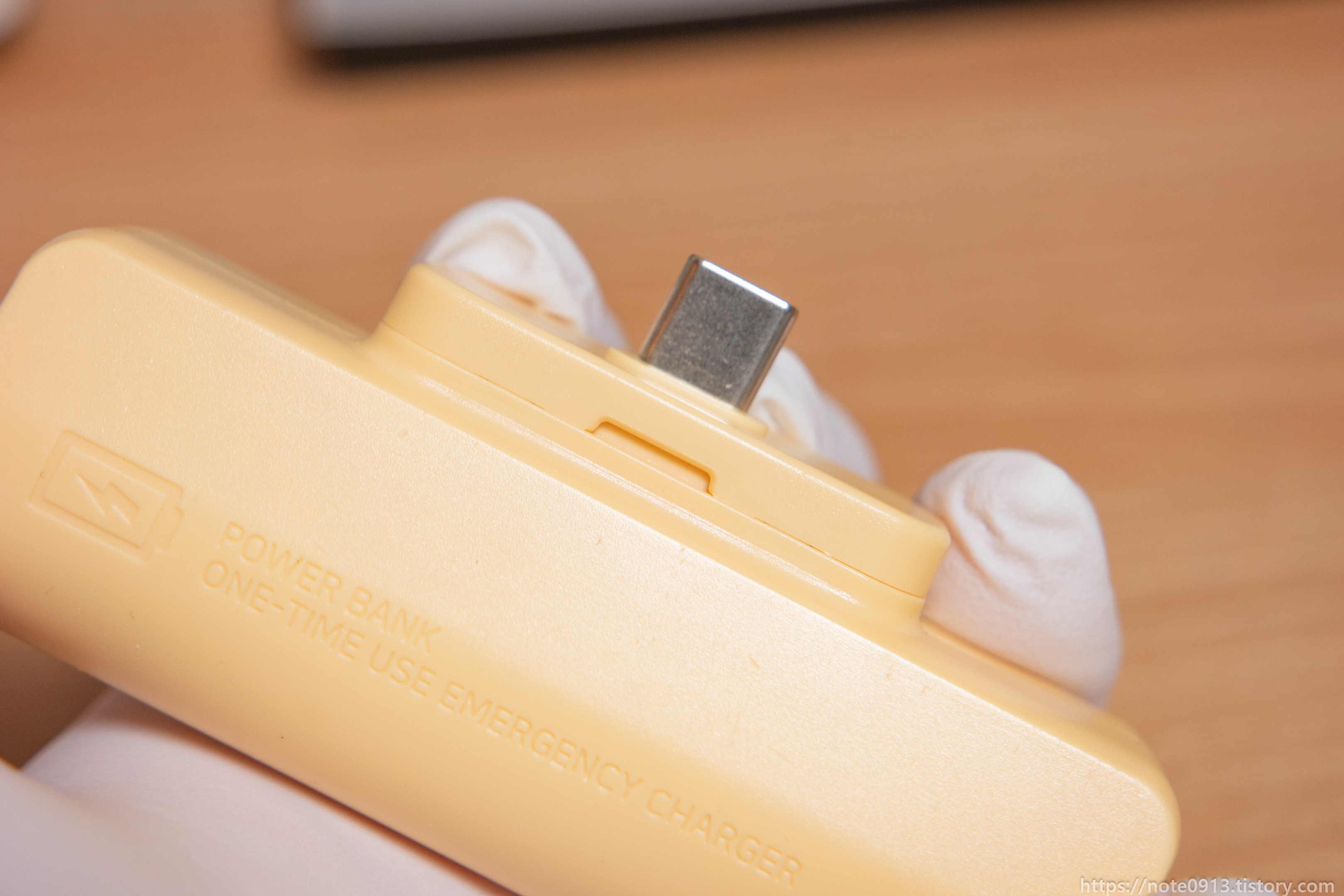

일회용 보조배터리 홈

자세히 보면 분해하기도 쉽게 홈 같은게 크게 나있습니다. 일자 드라이버 같은 도구로 넣어서 제끼면 분리가 됩니다.



윗 커버 분리

C타입 포트 부분 커버 제거하면 이렇게 안에 배터리랑 기판이 보입니다.

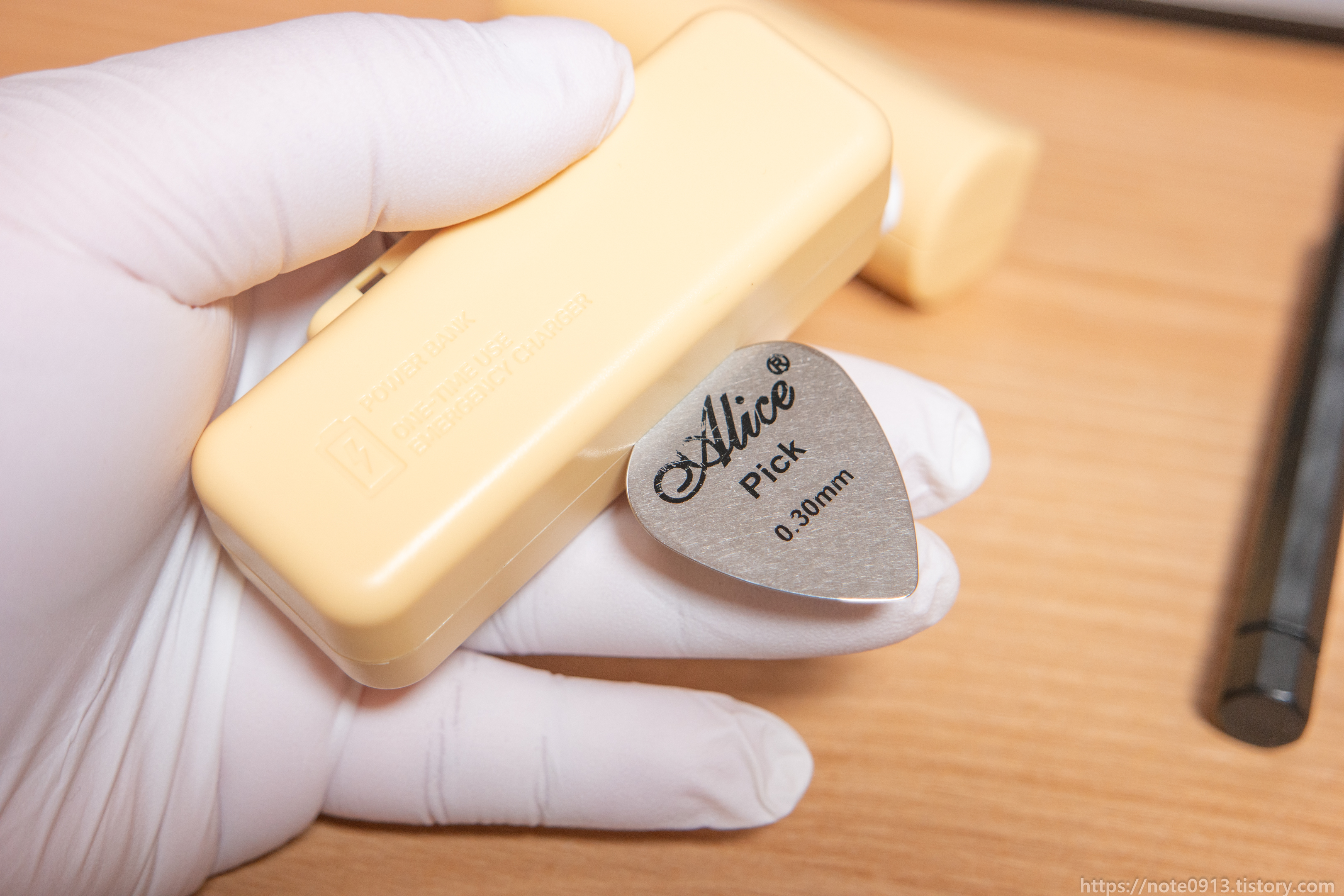

틈 벌리기

그 다음에 옆에 틈에 얇은 카드 같은걸 넣어서 비틀면 쉽게 분리됩니다. 위에는 알리에서 구매한 금속 피크인데 얇기가 0.3mm 라서 저런 틈에 넣어서 분리할 때 아주 제격입니다.

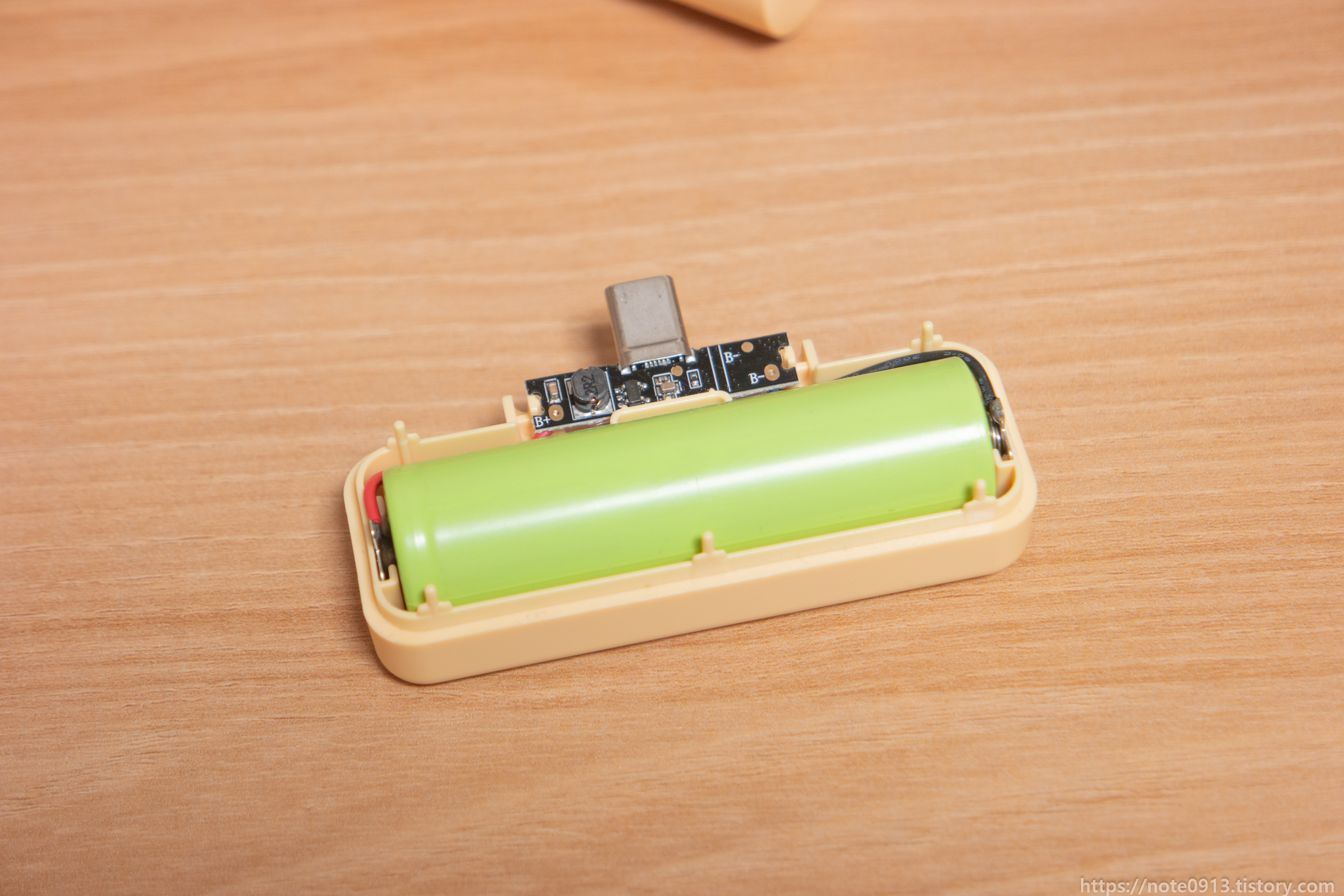

분리한 모습

케이스를 벗기면 안에 18650 배터리랑 승압회로인 부스트 컨버터가 연결되어 있습니다. 배터리는 건전지 빼듯 간단하게 분리가 가능합니다.

구성을 보면 18650이 곧바로 부스트 컨버터 기판으로 연결되는 구조입니다. 재사용을 염두한건지 배터리도 스팟용접이 아니라 18650 홀더처럼 쉽게 분리 및 교체가 가능하게 만들어져 있습니다.



케이스 자체로 18650 홀더로 사용해도 될 듯 합니다.

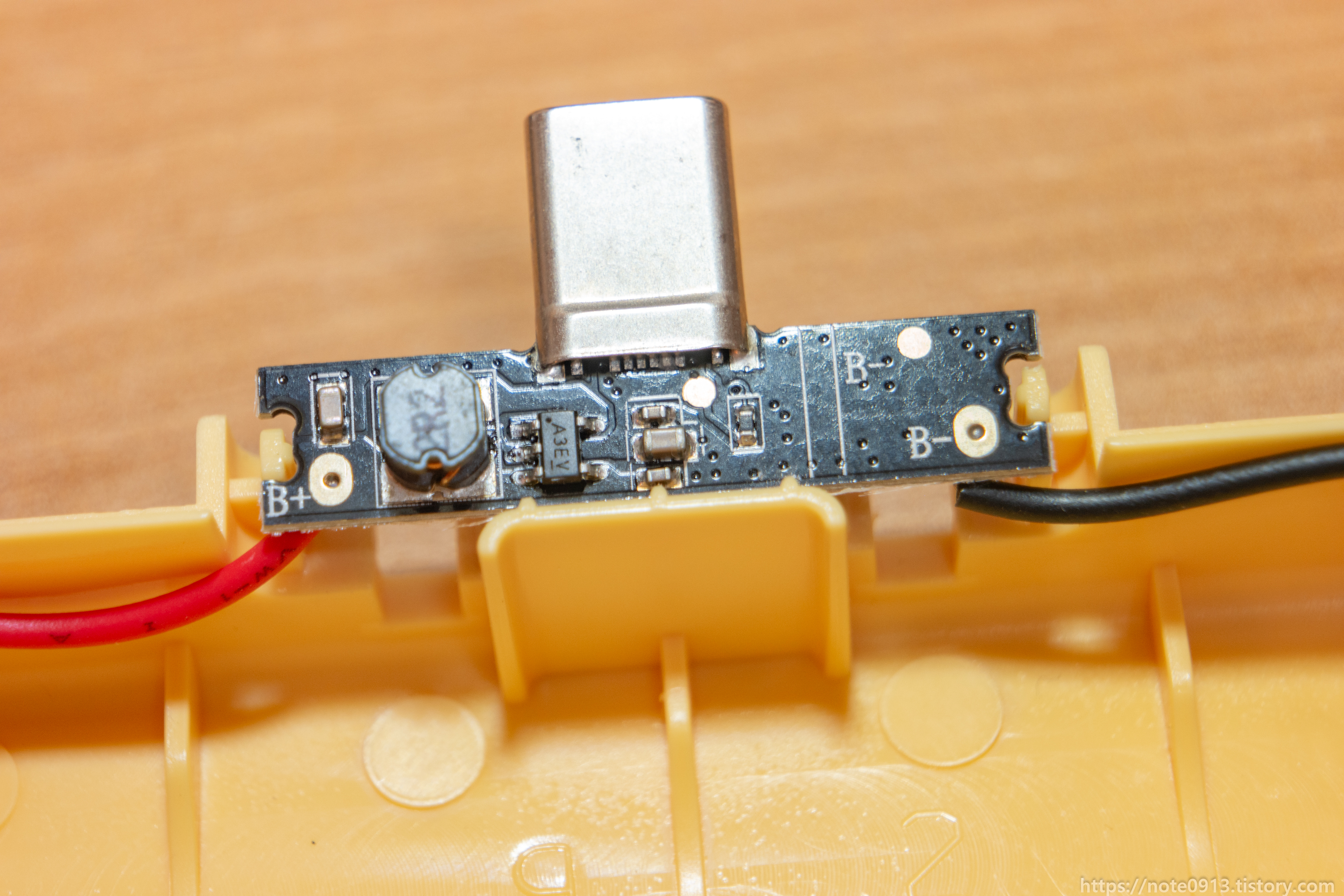

부수트 컨버터 기판

C타입 기판을 자세하게 찍어보았습니다. 간단한 승압회로인 부스트 컨버터로 되어있습니다.  승압회로로 바로 연결되는 구조이고 별도로 차단하는 회로나 스위치가 없는걸로 봐서는 일회용 보조배터리 사용하는 순간부터 바로 방전이 시작되는 걸로 보입니다.

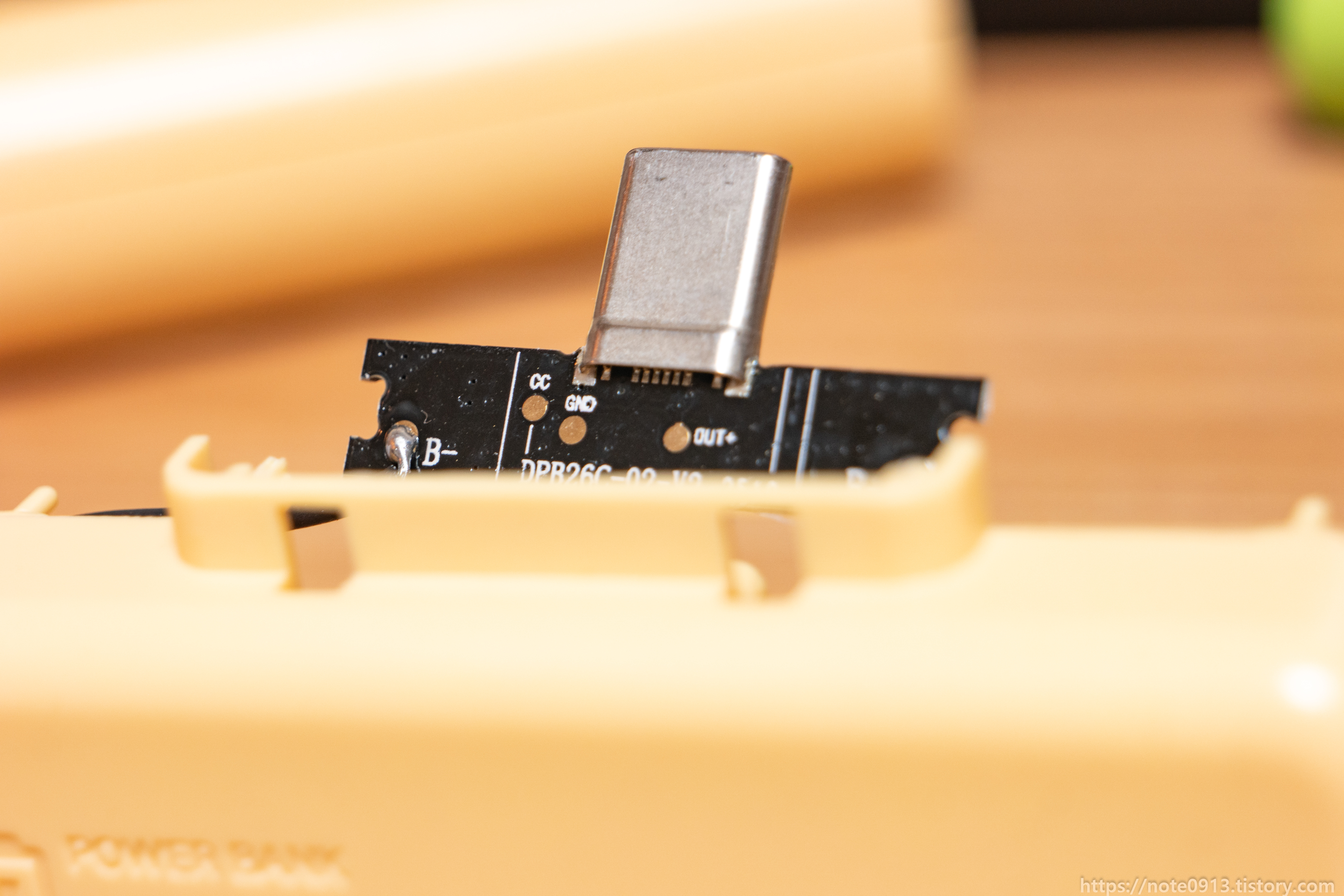

기판 뒷면

뒷면에는 테스트 포인트가 있고 배터리 선이 납땜되어 있습니다.



일회용 보조배터리 내부 배터리

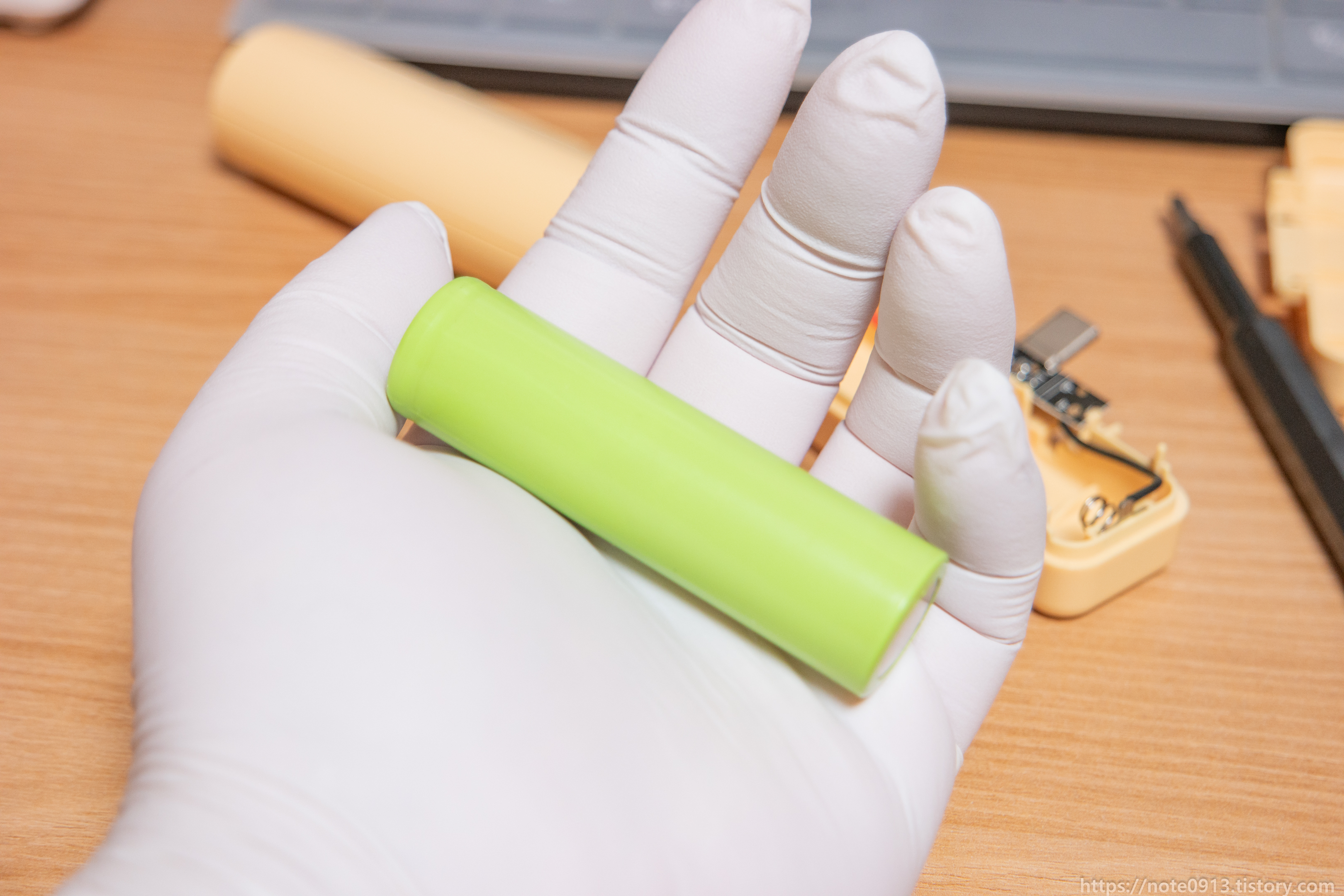

분리한 18650

분리한 18650 배터리 입니다. 보통 겉에 배터리 정보가 적혀있는데 이거는 아무런 표시가 없습니다.

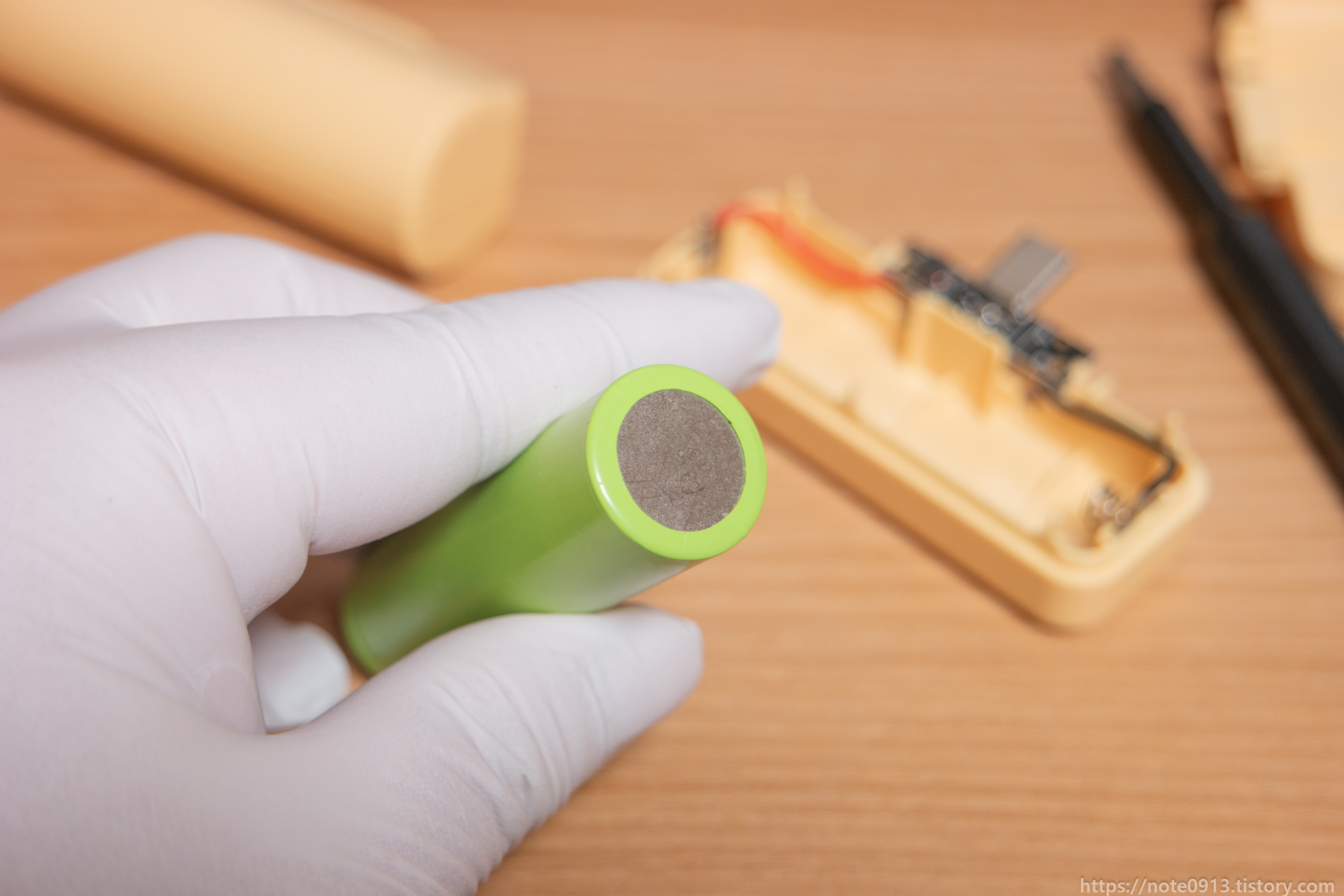

18650 극성

살짝 볼록 튀어나온 부분이 +극, 완전히 평평한 부분은 -극입니다.

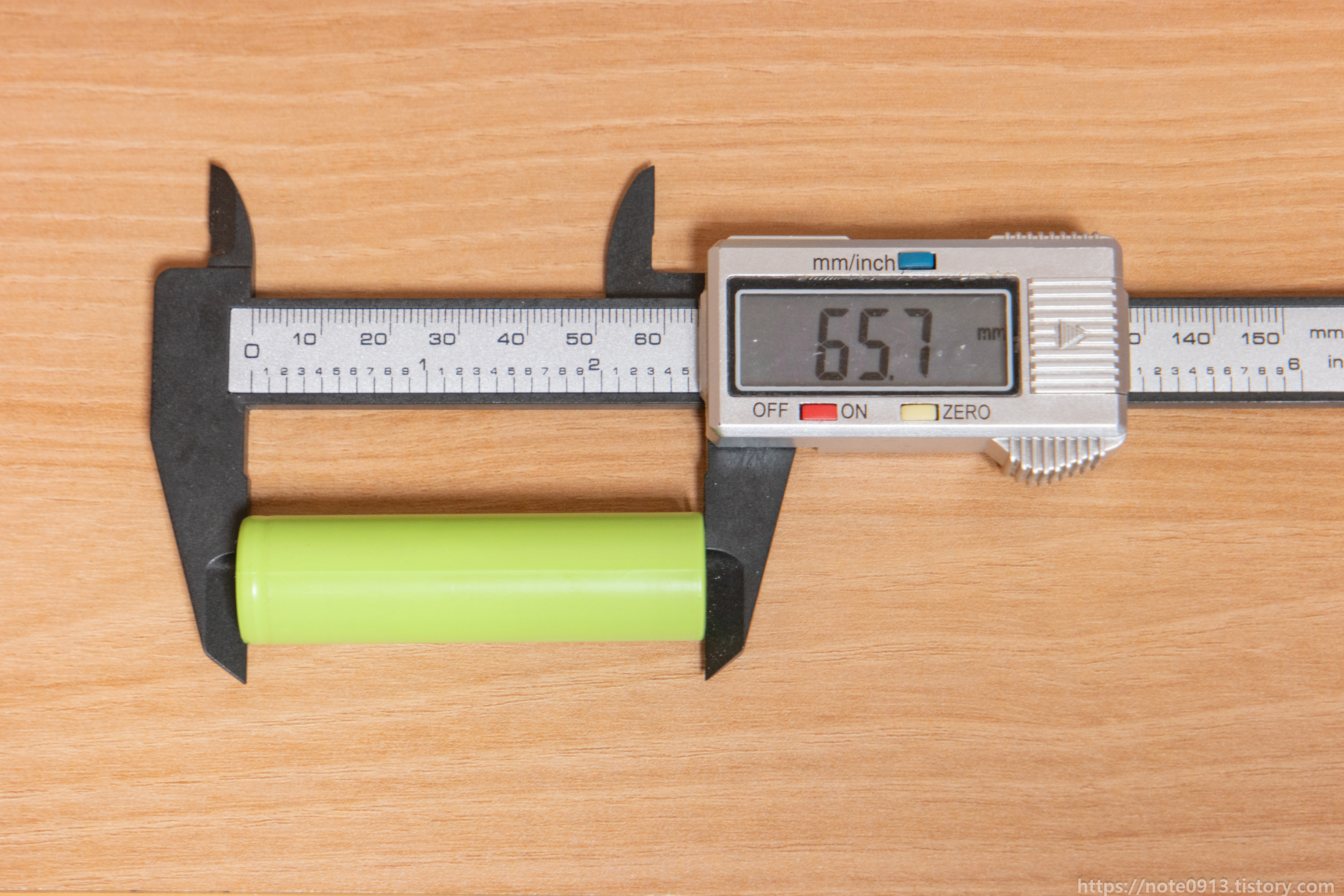

18650 배터리 길이

배터리 길이를 재보니 65.7mm 가 나옵니다. 그렇다는건 보호회로가 없는 비보호 18650 배터리인 것 같네요. 비보호 배터리라 과충전, 과방전, 단락 보호가 없어서 사용과 취급시 주의해야 합니다.

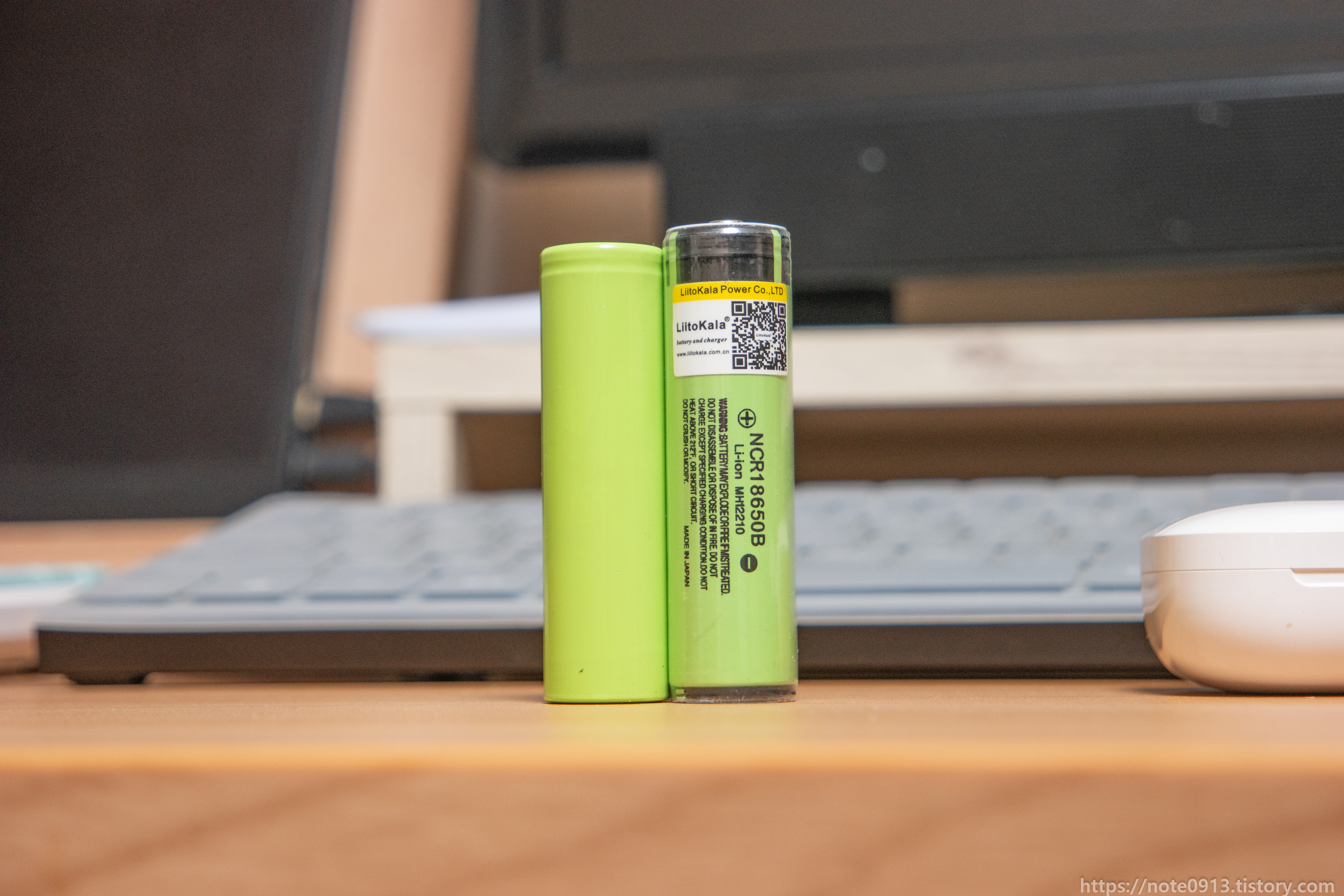

비보호와 보호 배터리

가지고 있는 18650 보호 배터리와 길이 비교해봤습니다. 보호 회로가 들어간 배터리가 높이가 좀더 높습니다.

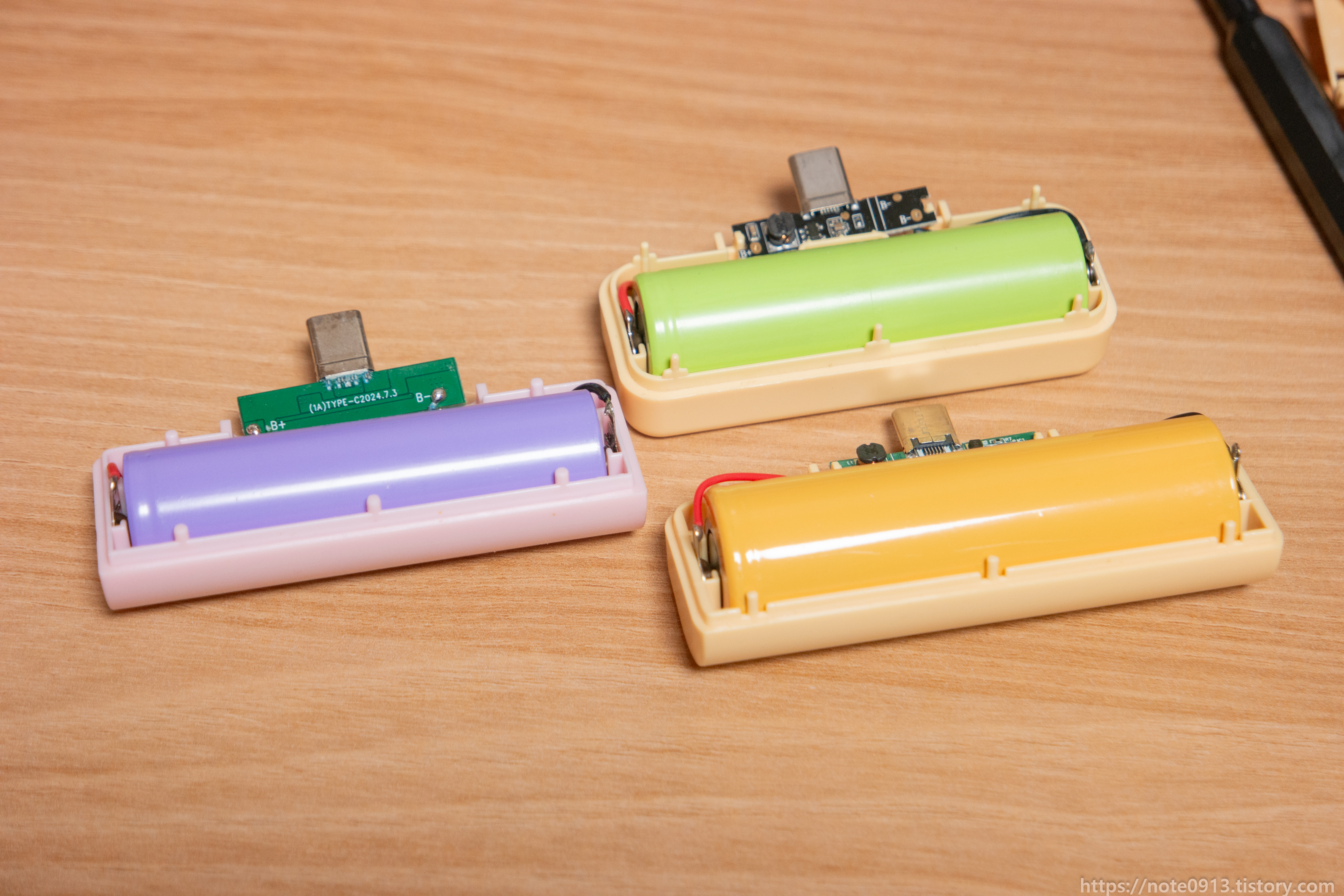

다른 일회용 보조배터리 분해

다른 일회용 보조 배터리도 분해해 봤습니다. 구조는 배터리에 부스트 컨버터에 연결되는 방식으로 동일합니다. 특이한 건 크기가 큰 일회용 보조배터리는 놀랍게도 18650이 아니라 21700 배터리가 들어있습니다.

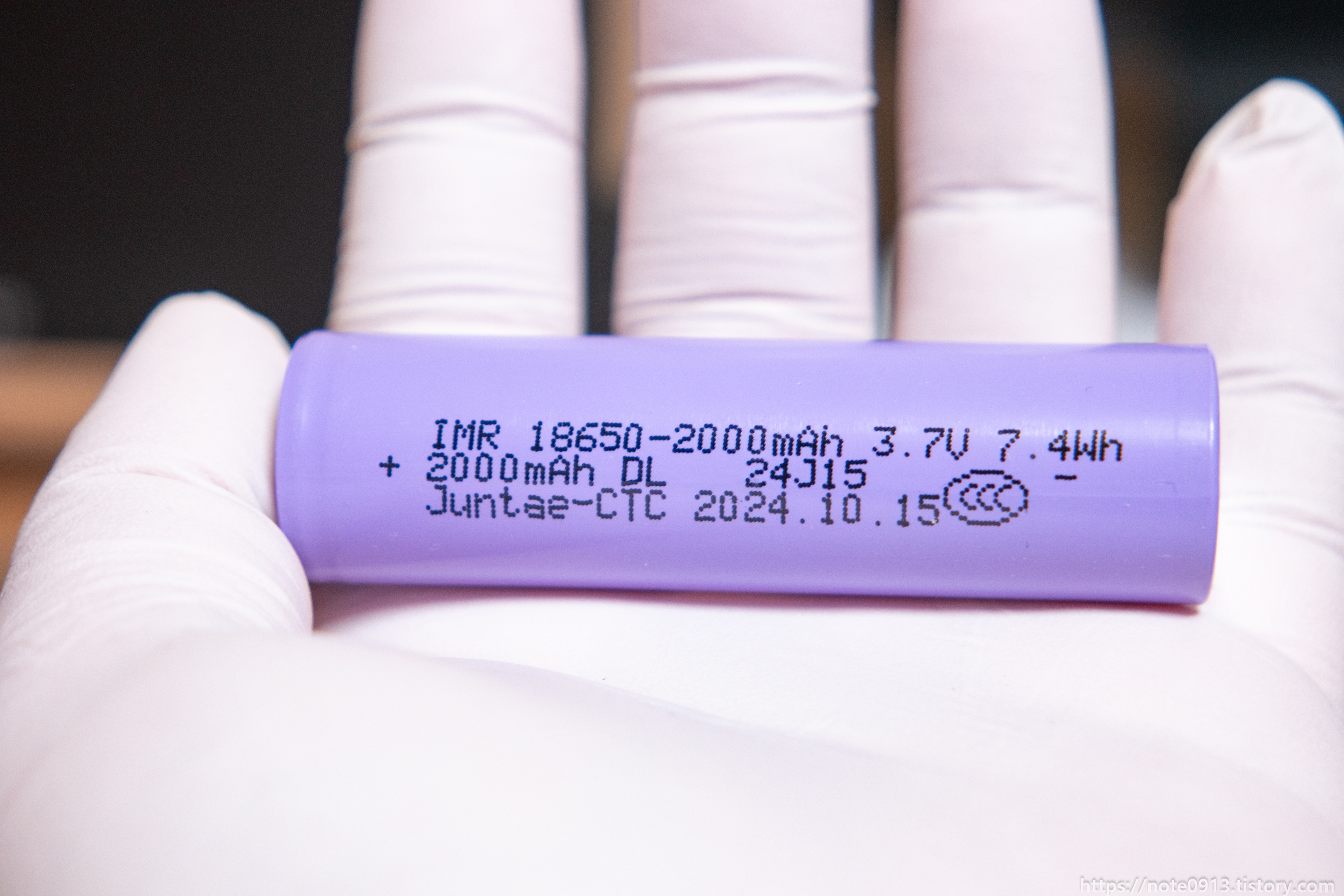

18650 정보

다른거에는 겉에 정보가 적혀 있습니다. 18650 배터리에 용량은 2000mAh, Juntae-CTC 라는 곳에서 2024년 10월 15일에 제조한걸로 보입니다.

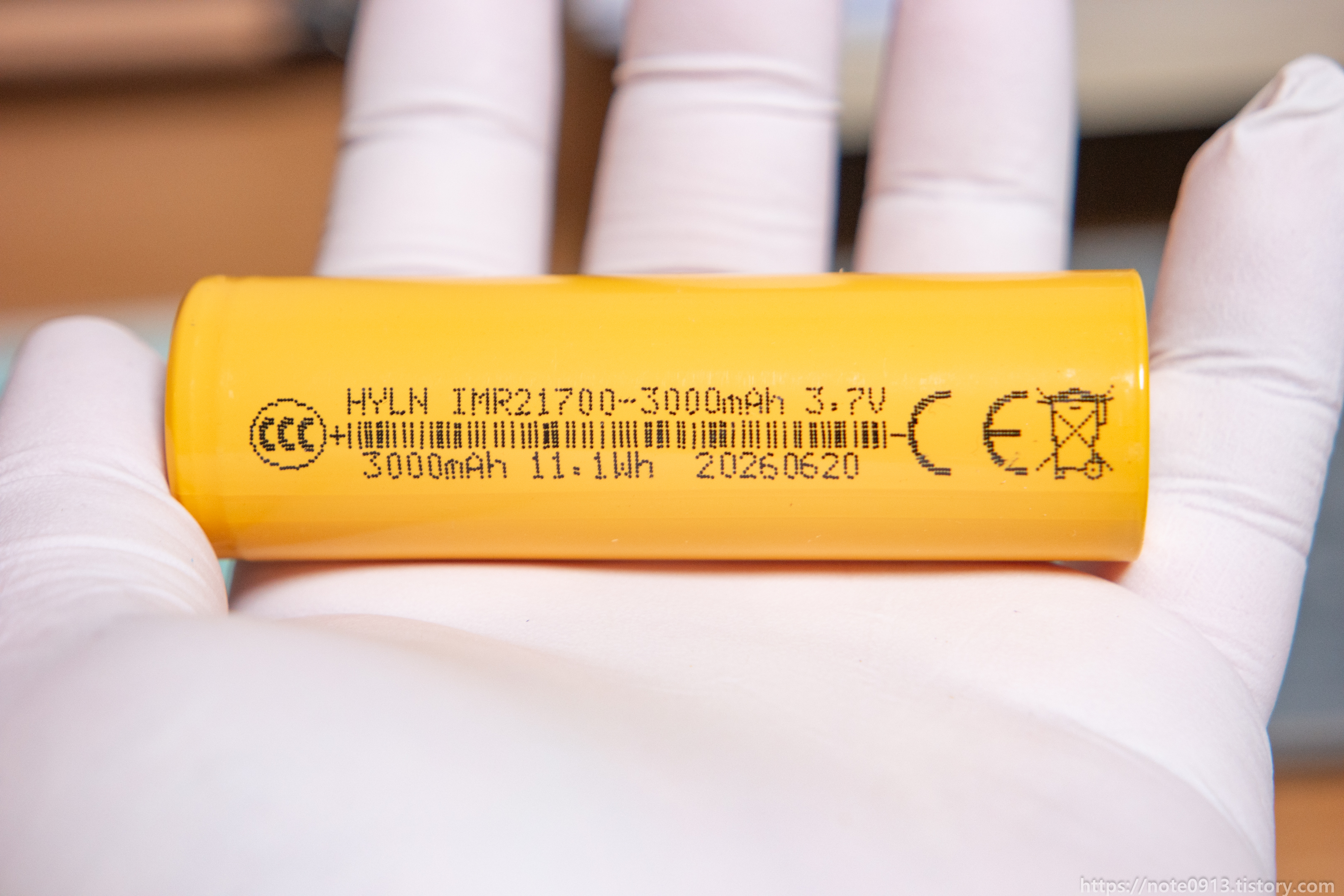

21700 배터리

크기가 큰 일회용 보조배터리에는 21700 배터리가 들어 있었습니다. 용량은 300mAh에 제조일은 2026년  6월 20일, HYLN이라는 곳에서 만든 것 같습니다.

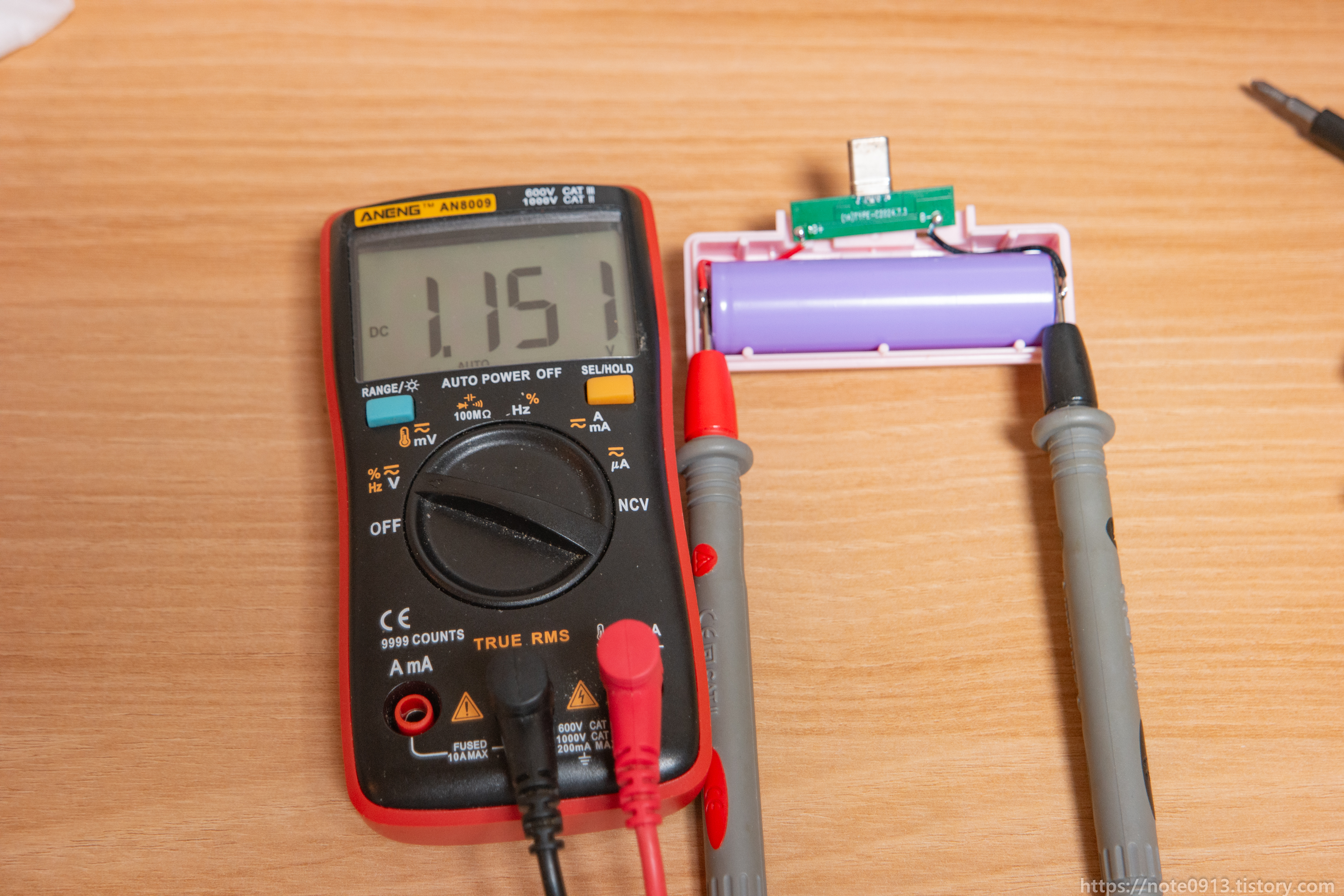

배터리 전압 측정

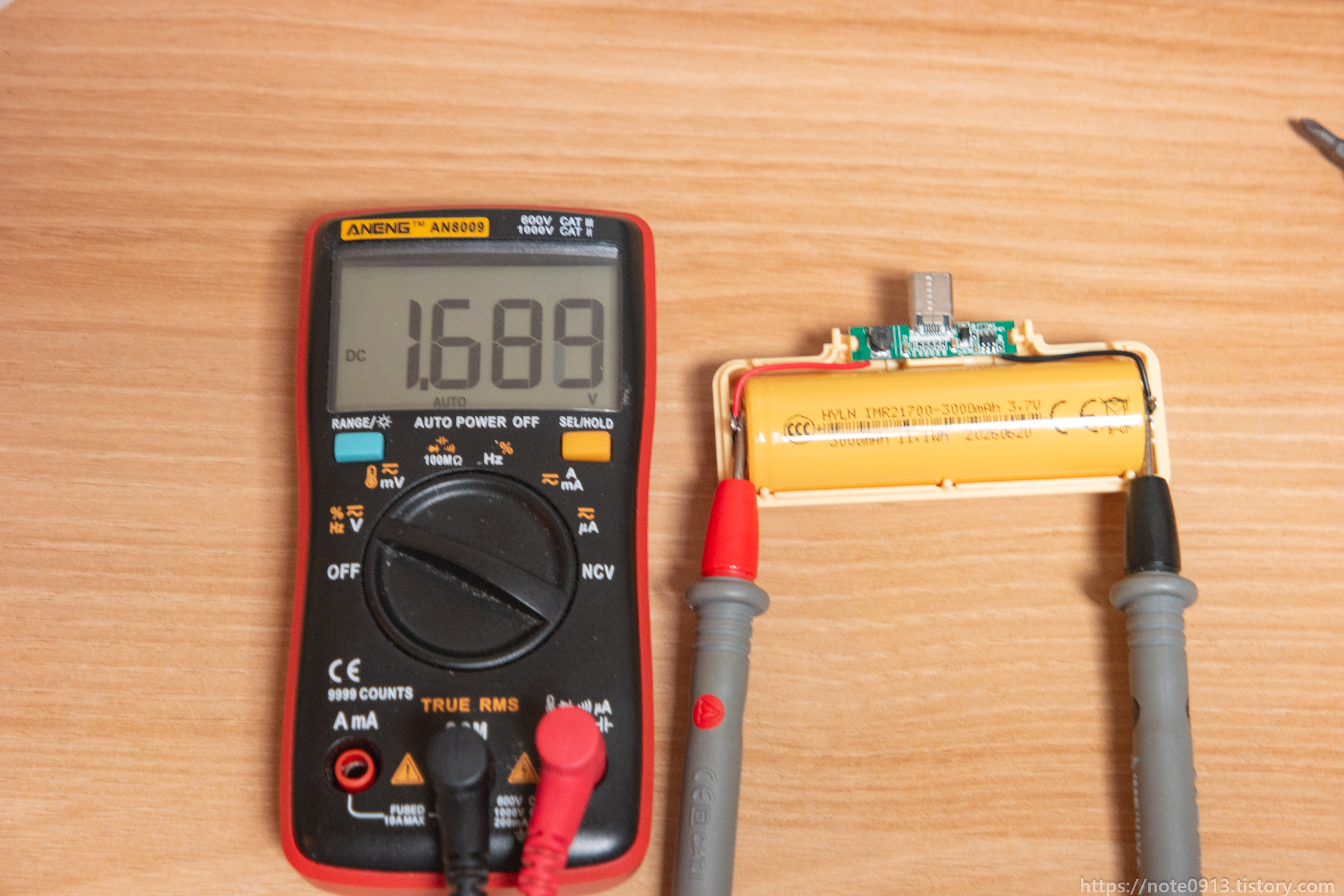

 전압을 측정해보니 가각 1.151V, 1.689V로 측정이 됩니다. 보호회로도 없고 승압회로에 바로 연결되는 구조다 보니 승압회로가 작동이 안되는 전압까지 끝까지 써버리는 것 같네요.

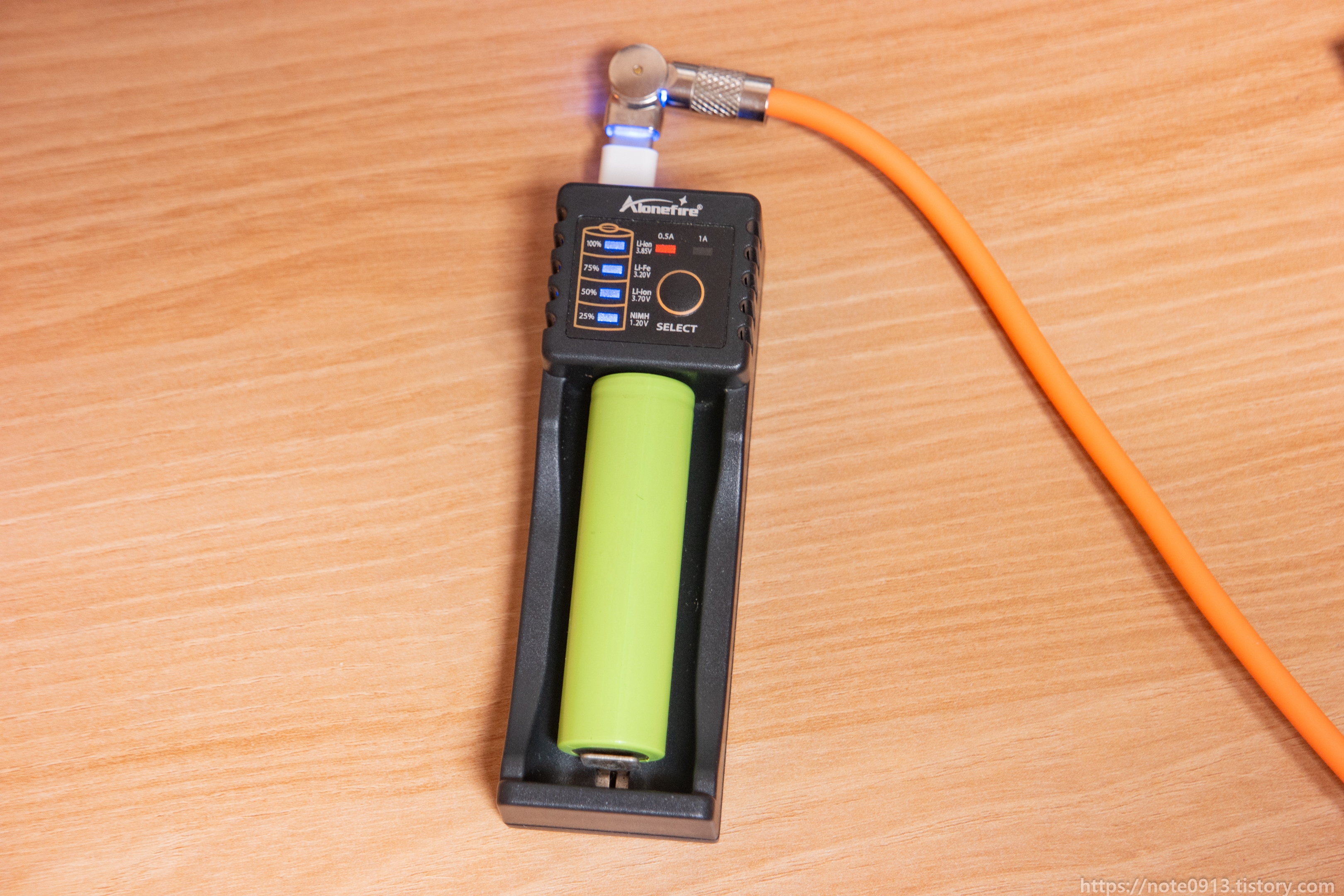

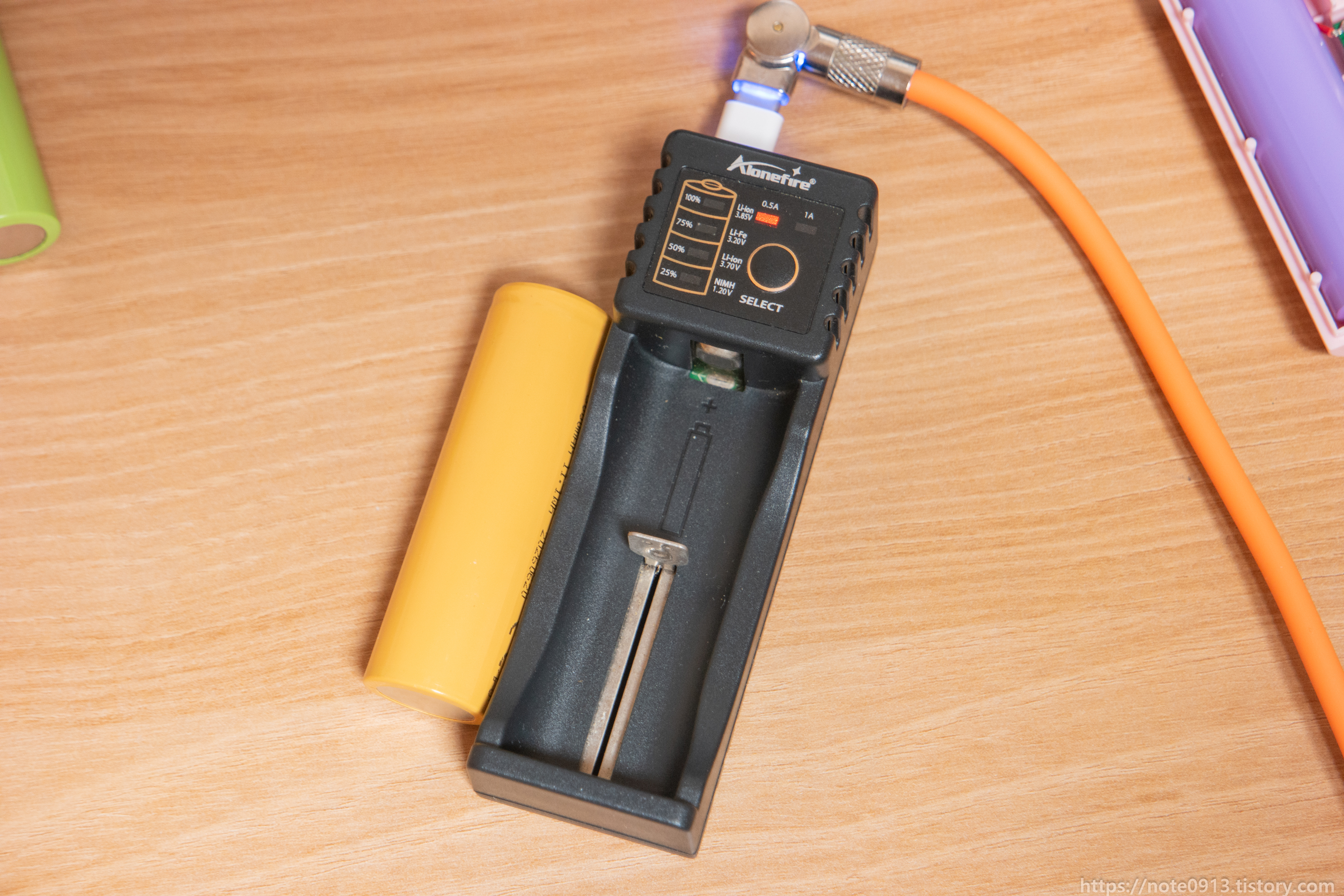

18650 충전기

18650을 충전기에 넣어 보았습니다. 사진의 충전기는 리튬이온, 리튬인산철, 니켈수소 배터리를 충전할 수 있는 충전기입니다.

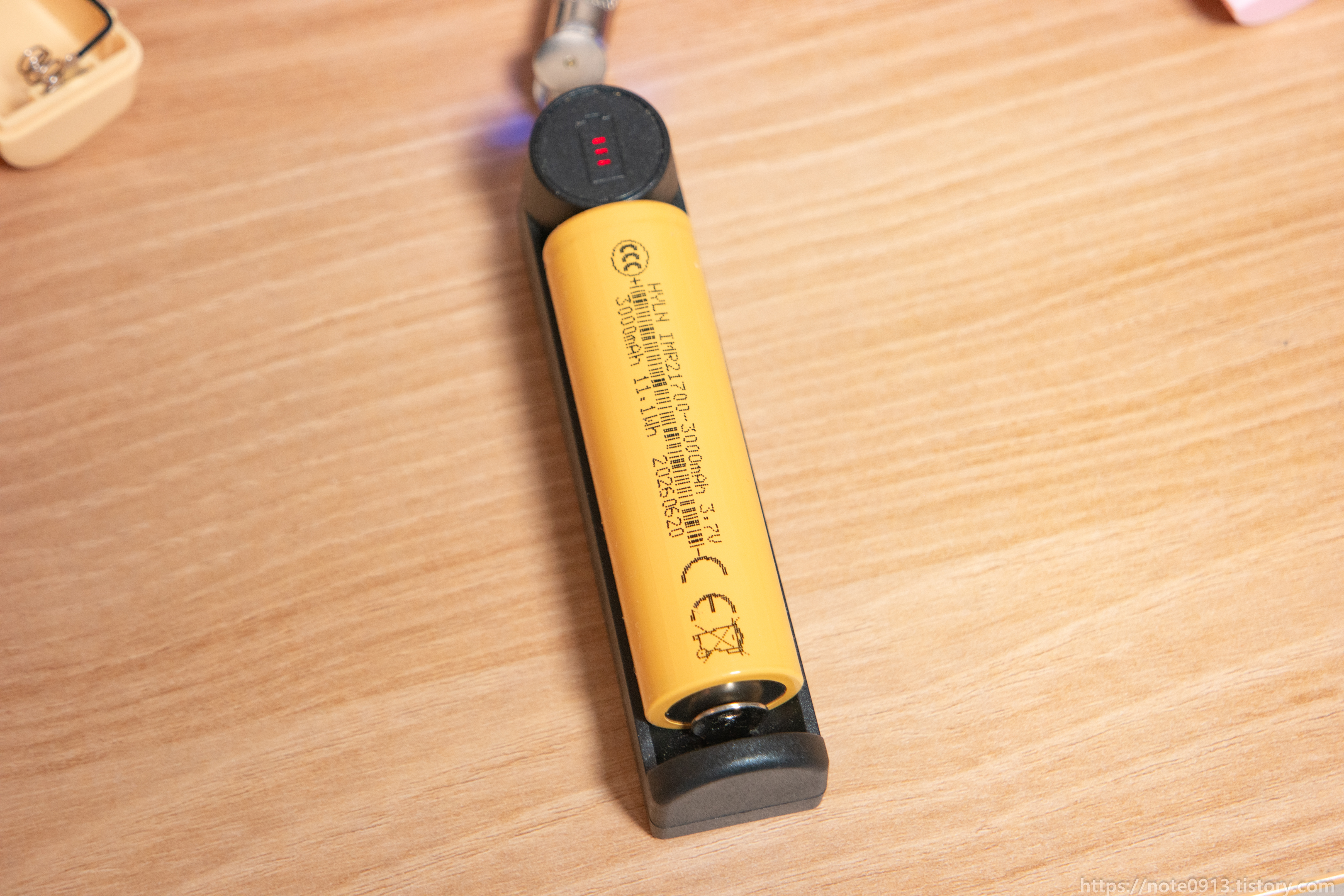

21700 충전

21700 배터리는 크기가 커서 다른 충전기로 충전했습니다.

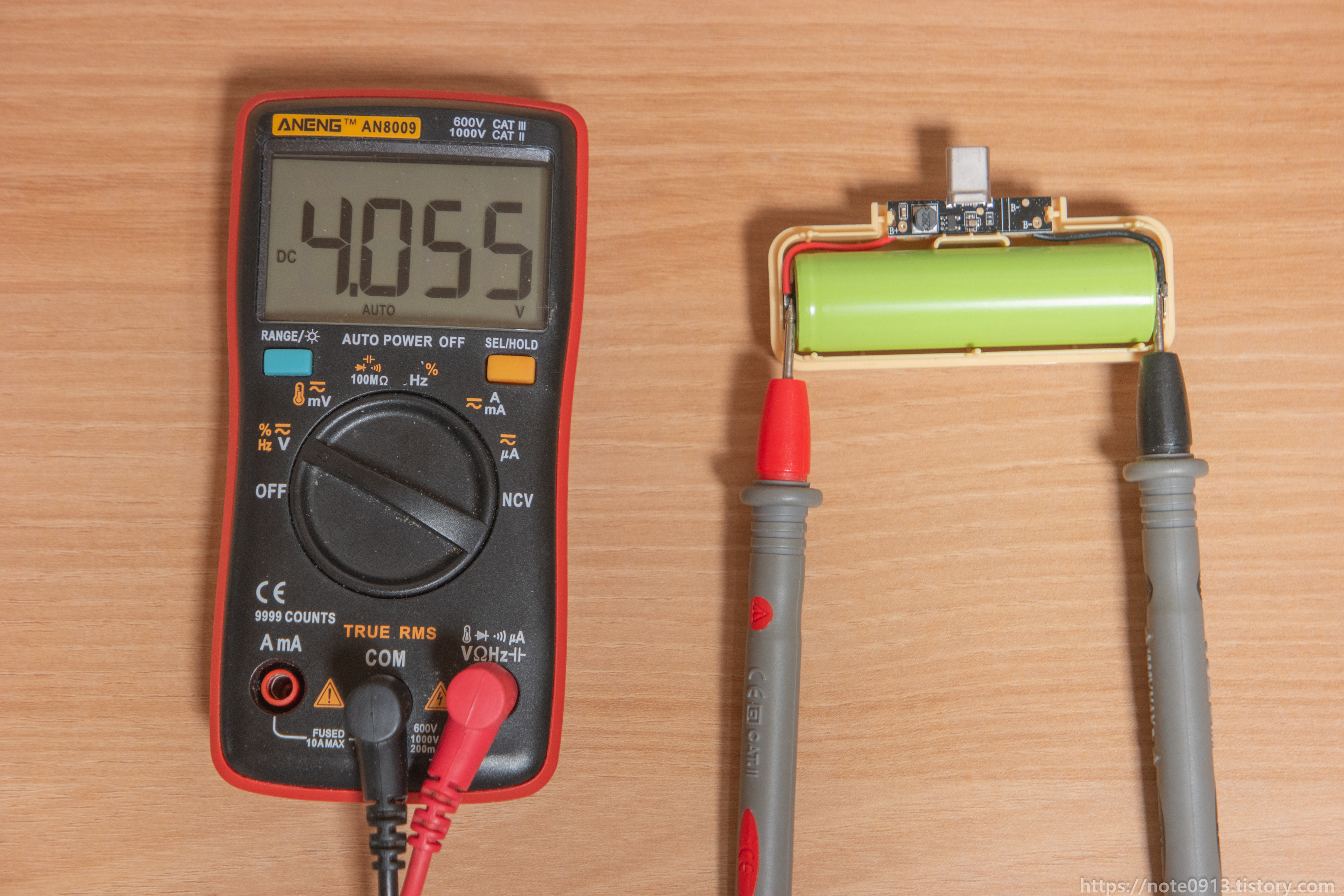

충전 후 전압

어느정도 충전하고 전압을 재보니 4.055V로 4V 정도의 전압으로 돌아왔습니다.



조립 후 테스트

충전한 18650 배터리를 다시 조립 후 연결해 보니 정상적으로 충전이 됩니다.

다만 사용하지 않을 때도 승압회로에 전원이 계속 들어가서 방전이 되니 사용하지 않을 때는 배터리를 분리해야 하고 비보호 배터리라 주의해야 해서 굳이 번거롭게 충전을 해가면서 사용하기에는 불편하네요.



나중에 TP4056과 같은 배터로 보호회로를 구매해서 연결해서 사용하거나 아예 그냥 승압회로 떼버리고 18650 홀더로 사용하는 것도 괜찮아 보입니다.
