HY320 빔 프로젝터를 사용하다보면 내부 LCD에 먼지가 들어갑니다. 나중에 먼지청소도 할겸 내부가 궁금해서 한번 뜯어 보았습니다.
분해하는 방법은 위 유튜브 영상을 보면 잘 나와있습니다.

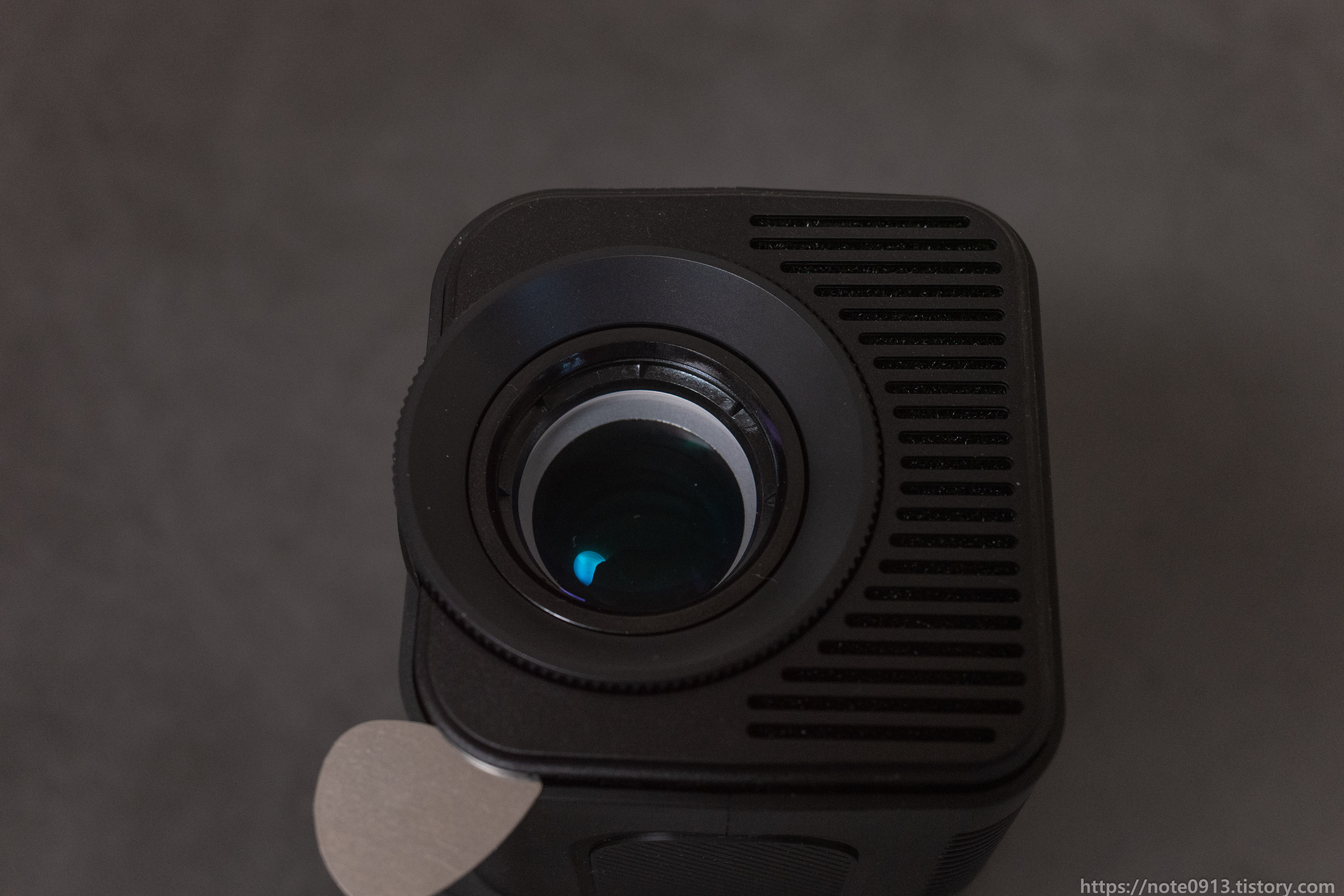

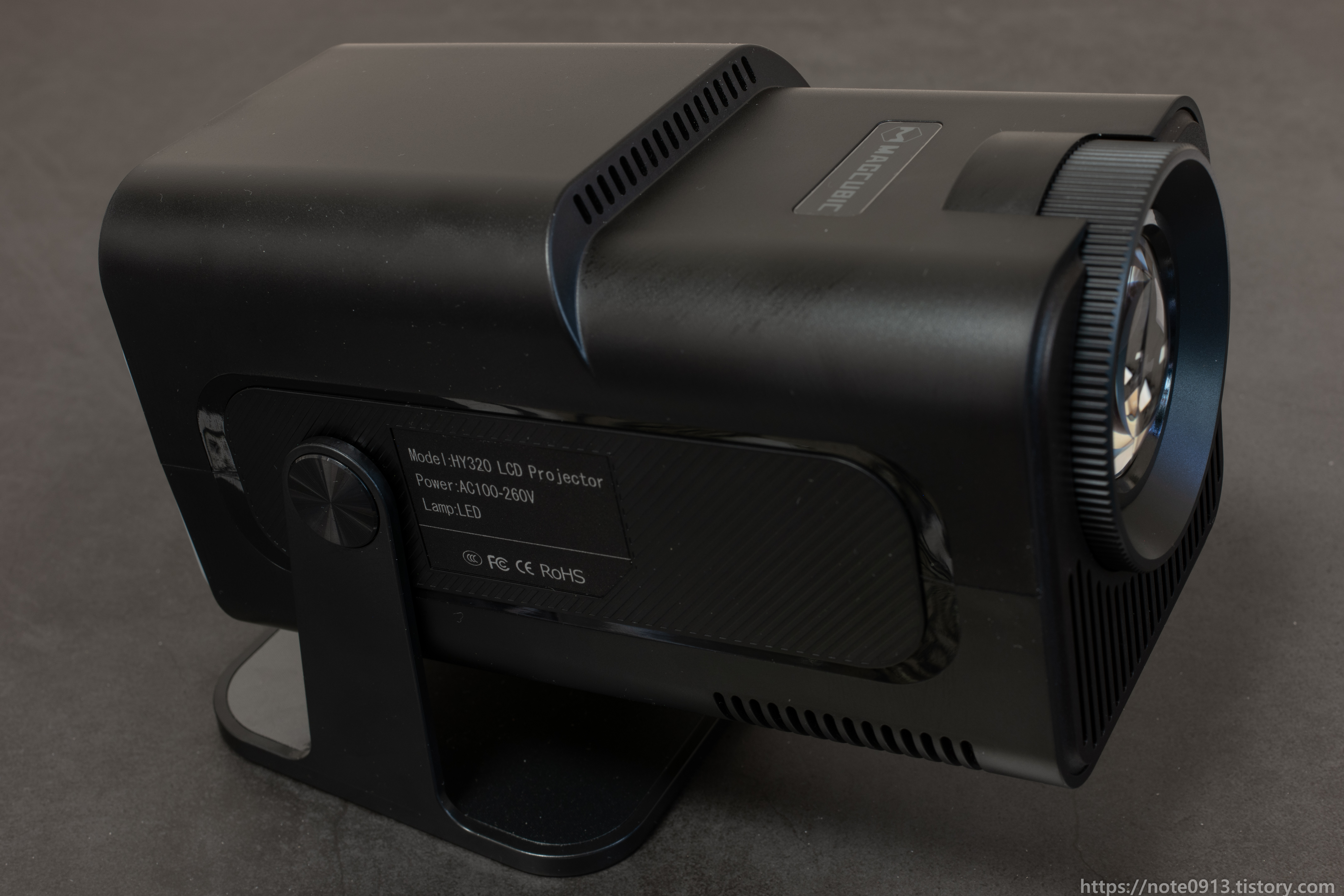

HY320을 분해하려면 우선 전명 커버를 분리해야 합니다. 전면 커버 틈이 매우 좁아서 얇은 플라스틱이나 금속으로 안에 넣어서 커버를 열어야 합니다.

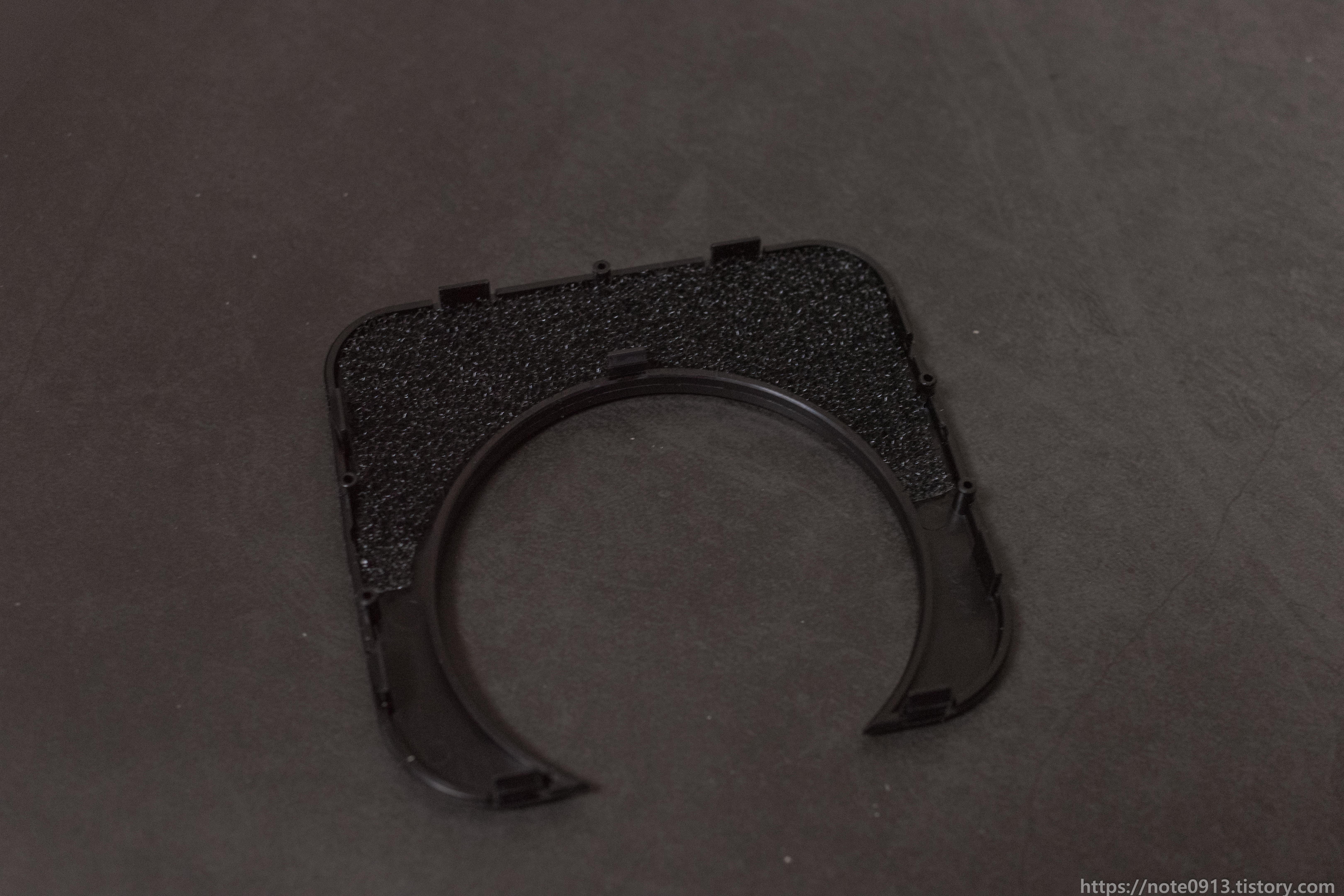

분리한 전면 커버 모습입니다.
전면커버를 분해하면 안에 나사 2개가 있습니다. 이걸 풀어줍니다.

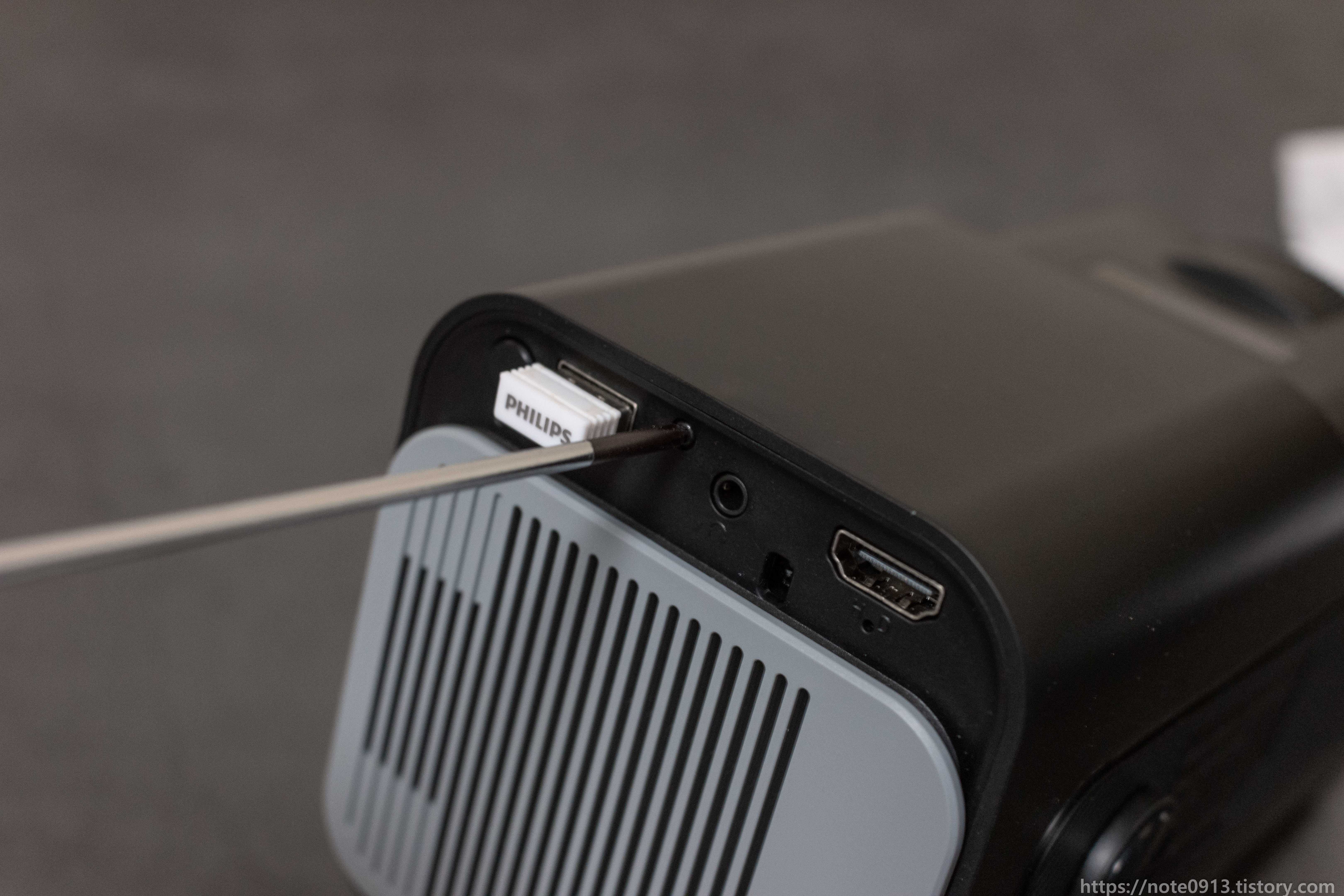

후면부에도 나사 1개가 있는데 풀어줍니다. 나사 3개를 풀면 HY320 윗면 커버를 분해할 수 있습니다.

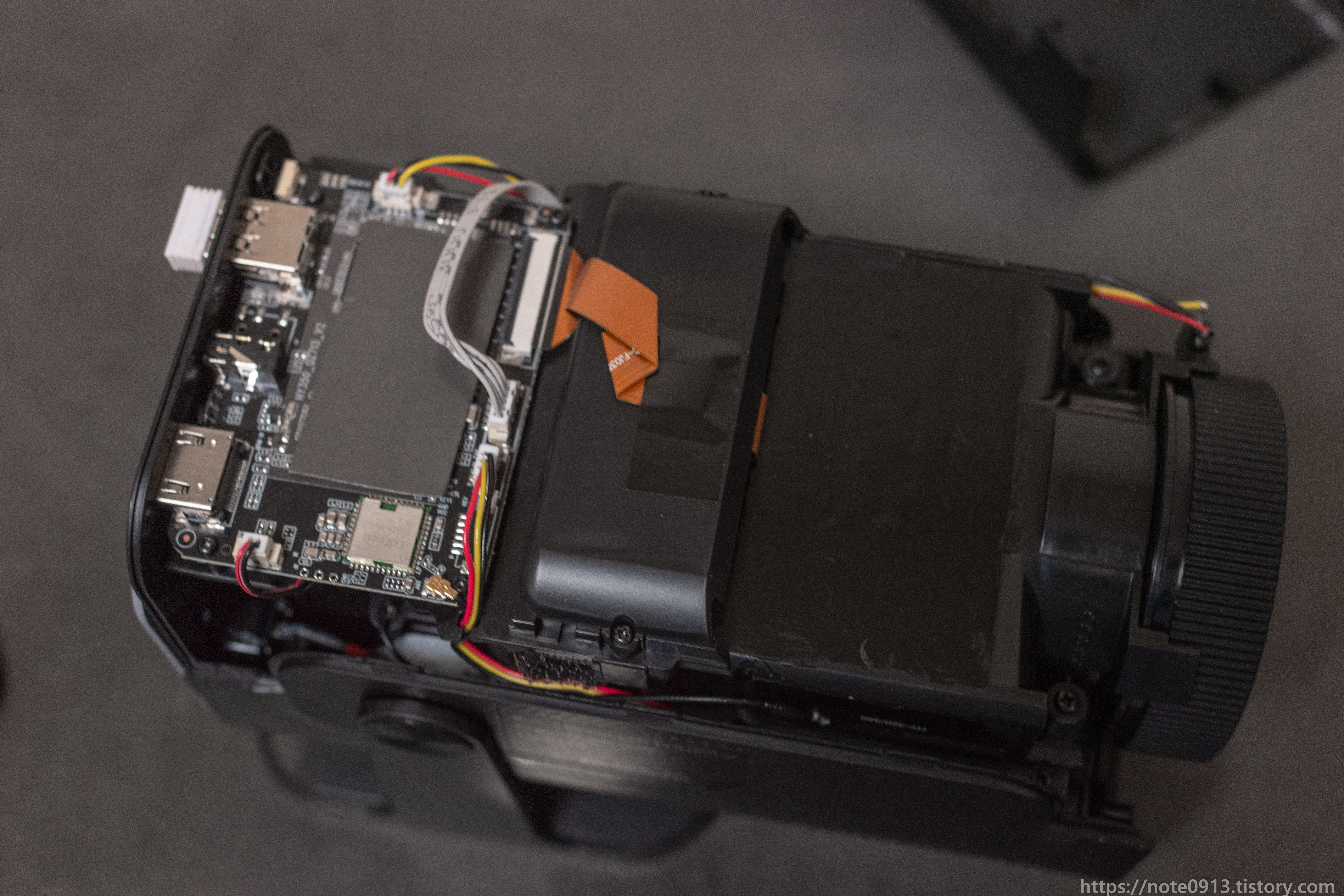

커버를 벗기니 내부는 이렇게 생겼네요. 내부에 메인보드와 흡입구 앞쪽에 끈끈이 같은 접착제를 발라져 있습니다. 접착제는 먼지가 들어가는 걸 막기위해서 발라놓은 것 같네요.

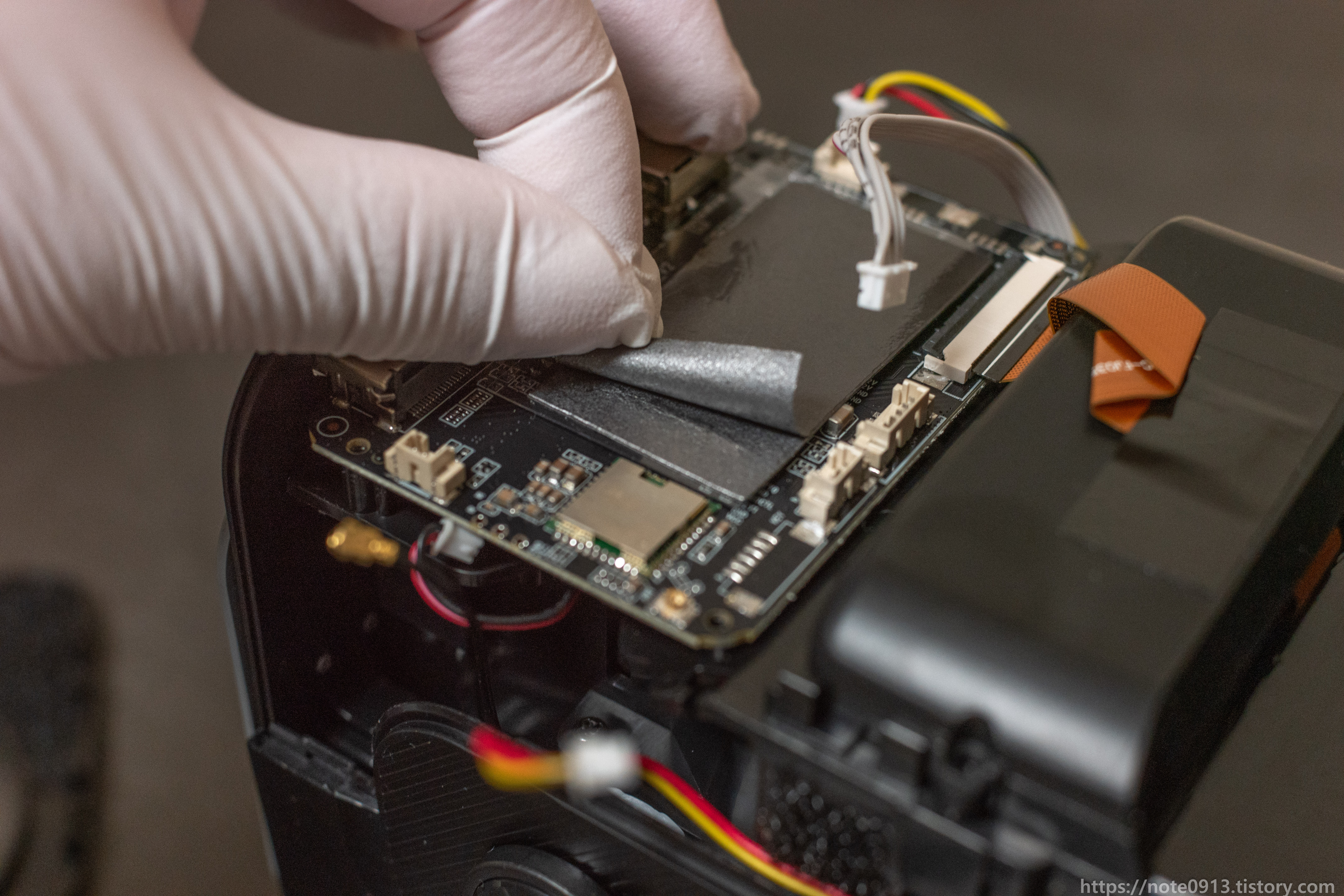

메인보드를 보니 CPU와 RAM쪽에 흑연 써멀패드같은게 붙어있습니다. 흑연 써멀패드에 비닐같은게 붙어있어서 살짝 뜯어보았는데 붙어있는게 맞는 것 같아서 다시 그대로 두었습니다. 한번 뜯으니 다시 붙지는 않네요.

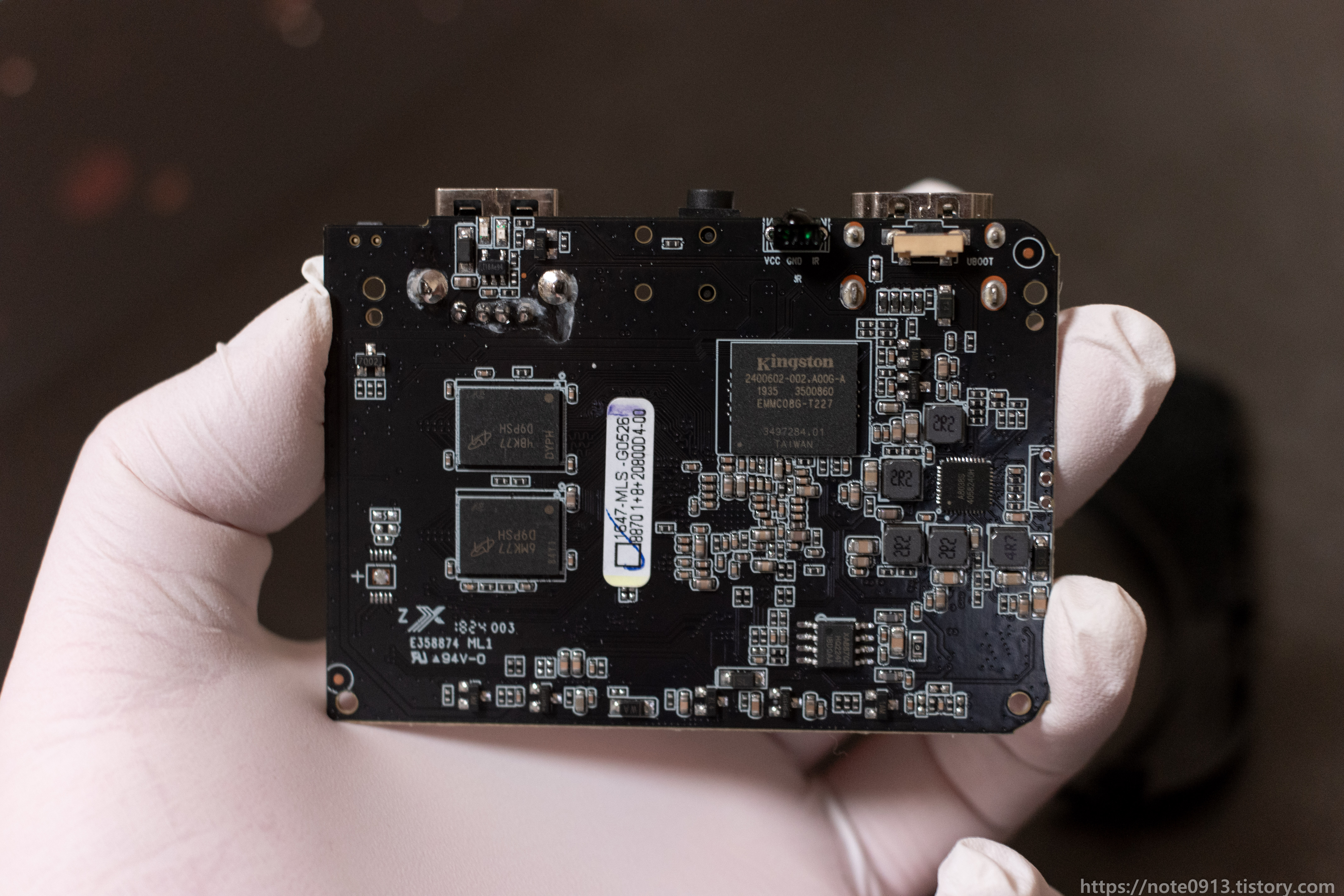

뒷면에 보니까 킹스톤 메모리가 보이네요.

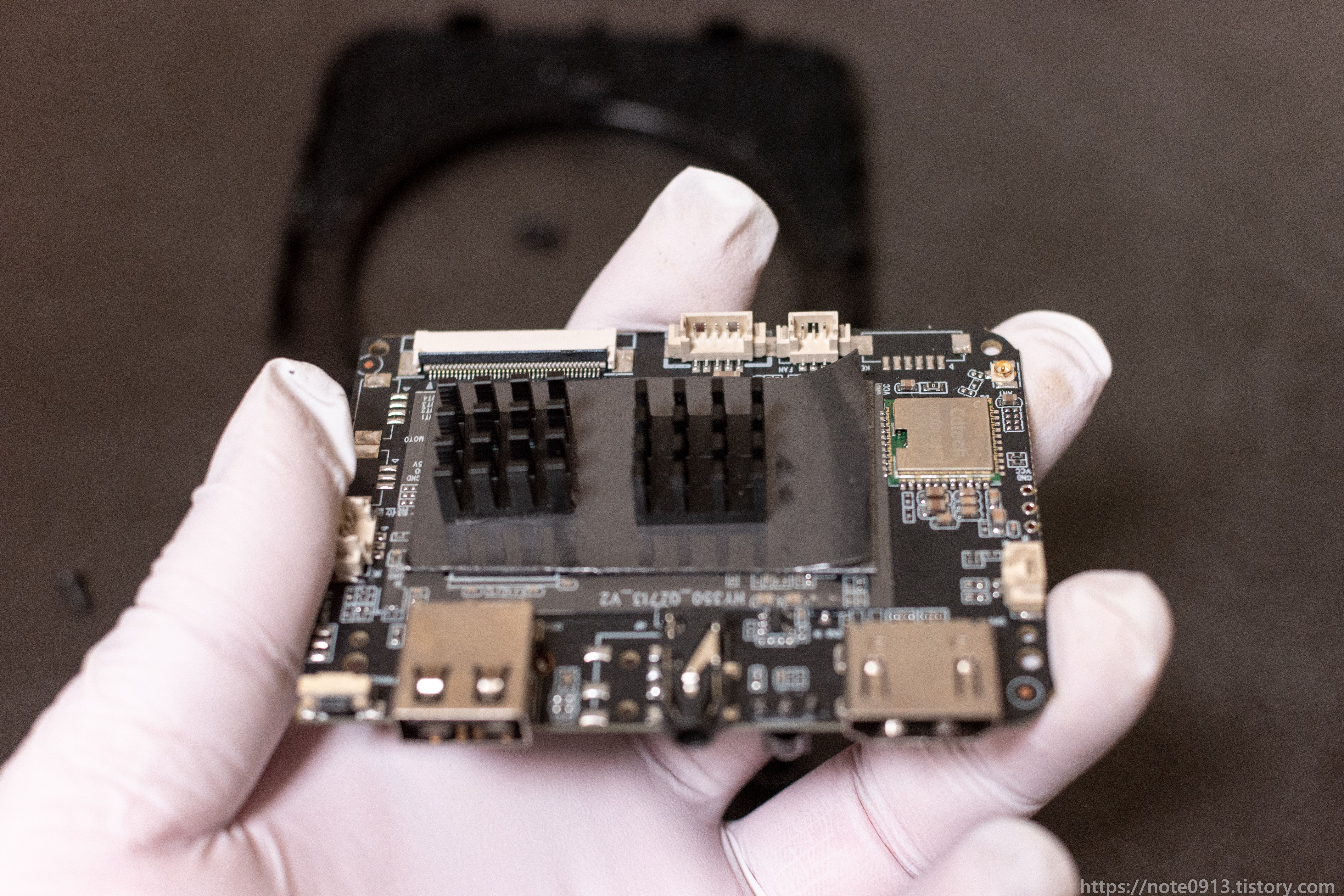

이왕 뜯은김에 HY320 CPU 발열이 높은 것 같아서 집에 굴러다니는 방열판 2개를 장착해주었습니다.

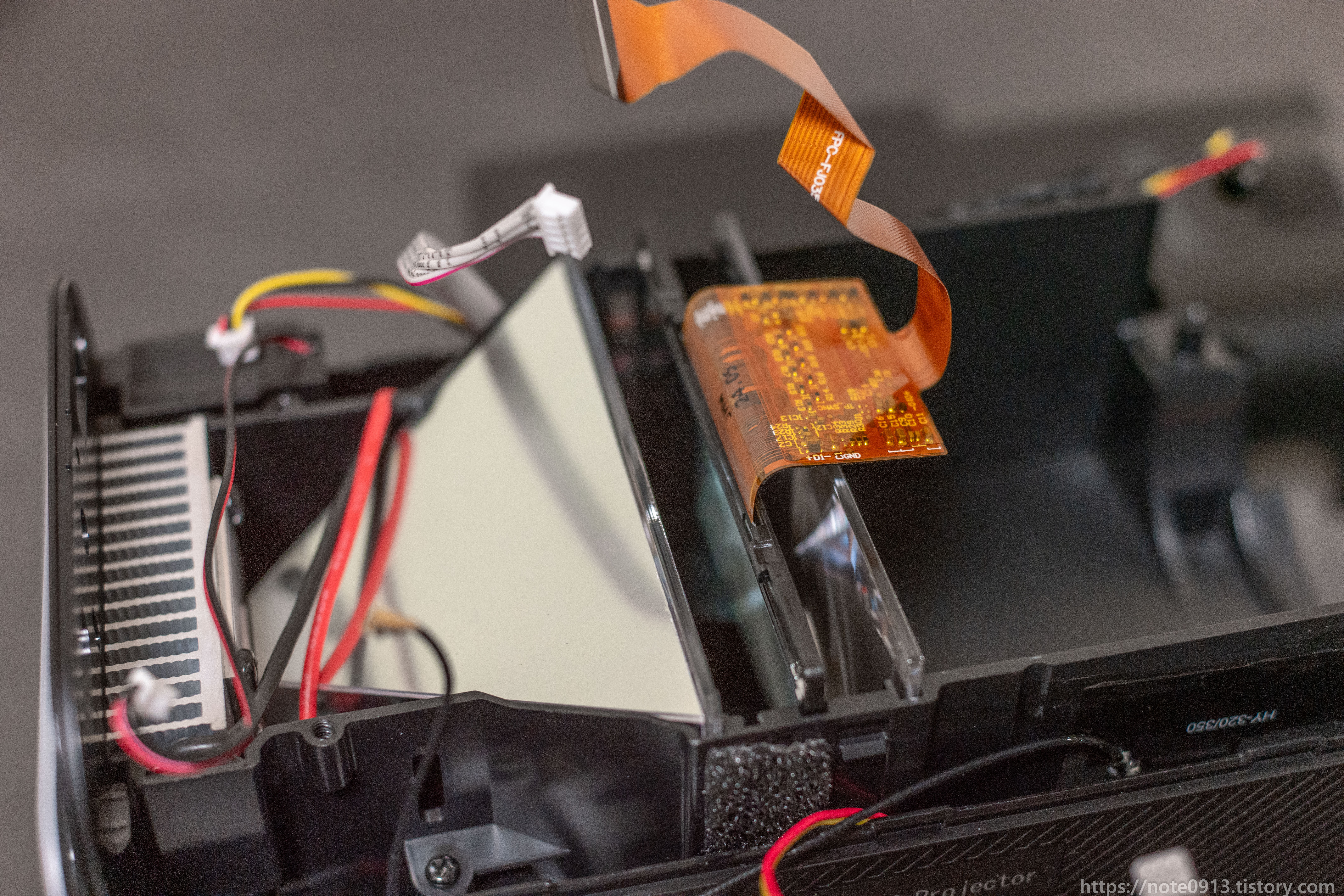

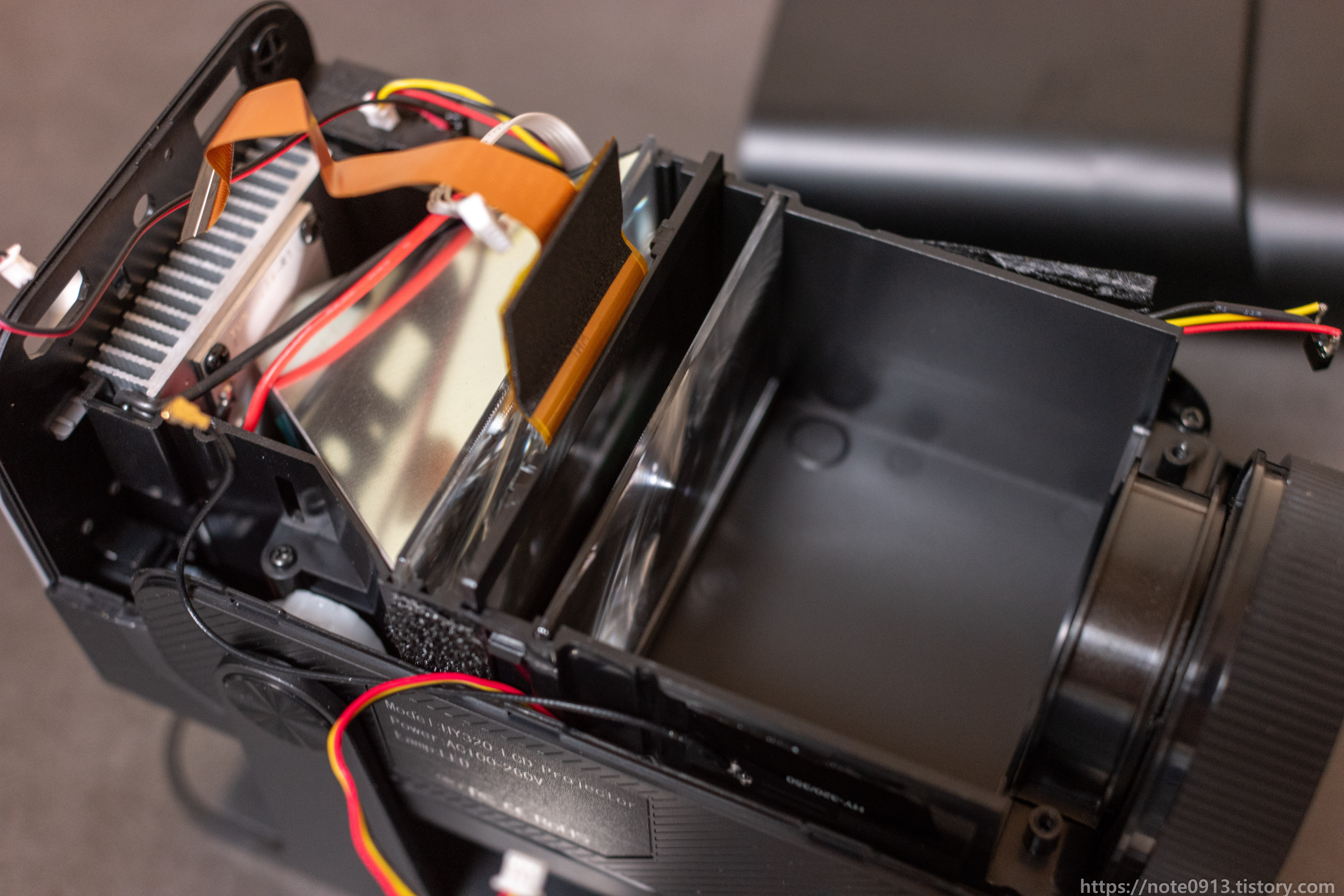

보드를 제거하고 나사 여러개를 풀면 안쪽 커버도 제거하고 나면 LCD랑 프레넬 렌즈가 보입니다.
HY320에 들어있는 프레넬 렌즈입니다. LCD 앞쪽과 뒤쪽에 1개씩해서 총 2개가 안에 있습니다. 프레넬 렌즈라는 말이 생소할텐데 간단히 설명하자면 볼록렌즈를 평면형태로 만든 렌즈입니다. 한마디로 돋보기입니다. 그래서 프레넬 렌즈를 통해서 보면 돋보기처럼 확대되어서 보입니다.
참고로 이 프레넬 렌즈도 앞면과 뒷면이 있습니다. 반대로 끼우면 나중에 조립하고 HY320을 키면 주변부 밝기가 어둡게 나옵니다.
프레넬 원리를 보면 알겠지만 동심원으로 홈이 파여진 부분이 있는 면과 매끄러운 면이 있습니다. 보니까 매끄러운 면에는 나름 빛번짐 방지 코팅이 있는 것 같습니다.
아무튼 이 매끄러운 부분이 앞쪽으로, 그러니까 HY320의 볼록렌즈가 있는 쪽으로 향해 있어야 합니다.
프레넬 렌즈쪽에는 엄청나게 큰 먼지가 아니라면 먼지가 있어도 실제 화면에서는 먼지가 눈에 띄지는 않습니다.

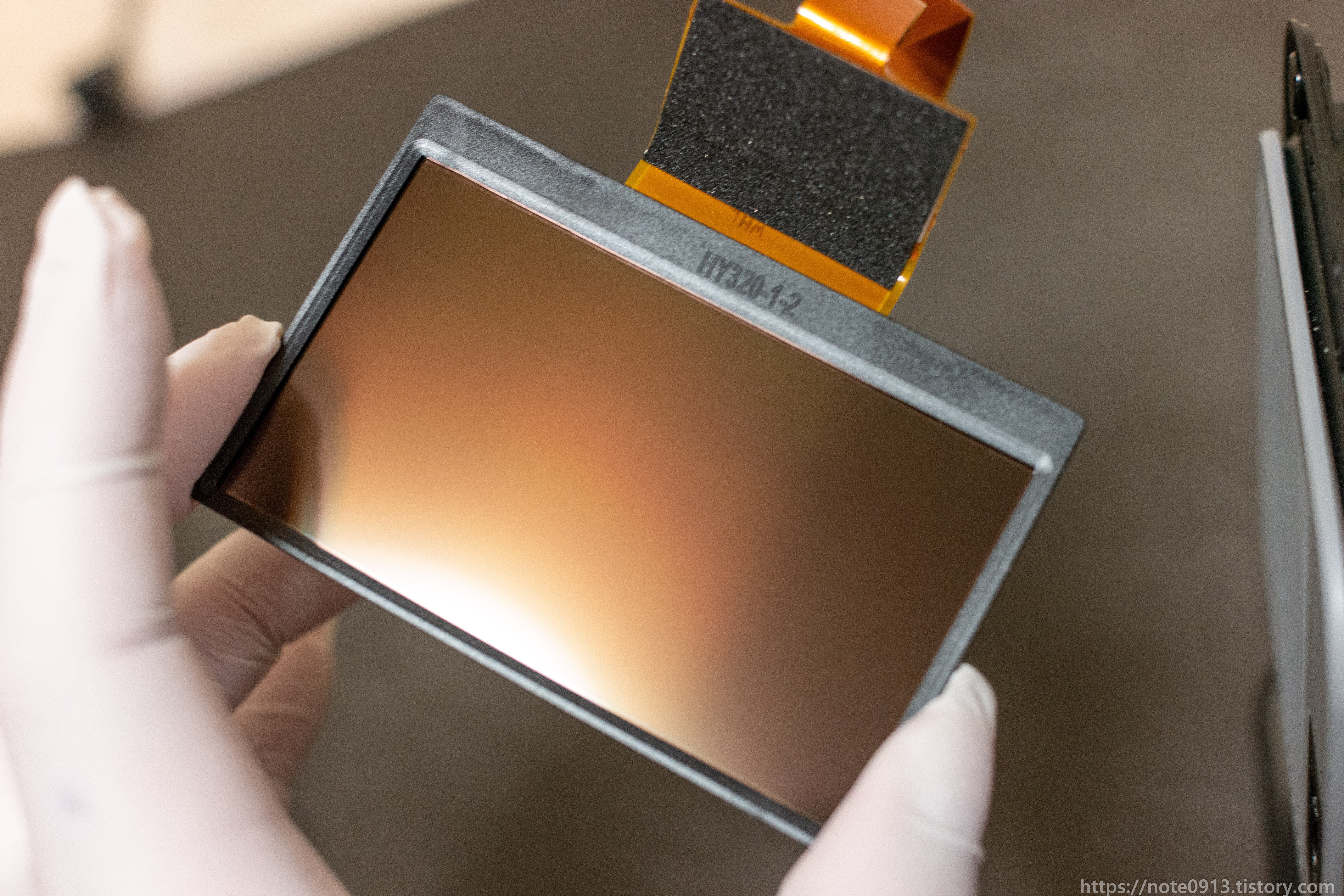

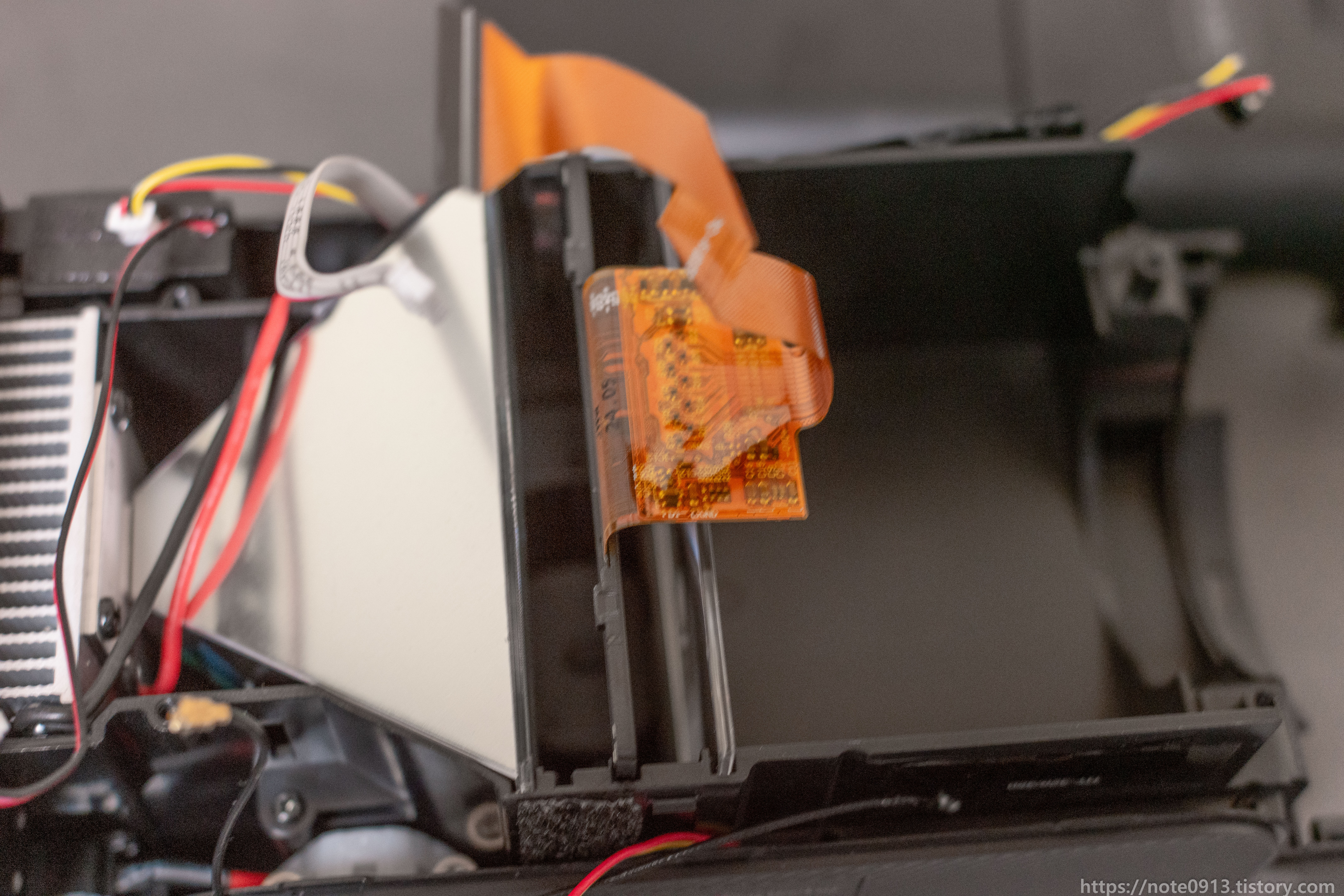

HY320 LCD 편광필름쪽입니다. 편광필름이 LCD와 일체형으로 붙어있는 형태입니다. 나중에 오래사용해서 편광필름이 누렇게 타버리면 LCD를 통째로 가는 수 밖에 없을 것 같네요.
참고로 저 편광필름은 기스가 엄청 잘납니다. 그러니 만질 때 주의해야 합니다. 보통은 얇은 스크래치는 실제 화면에서는 보이지 않는데, 깊은 기스는 눈에 보일 수 있으니 조심해야 합니다.

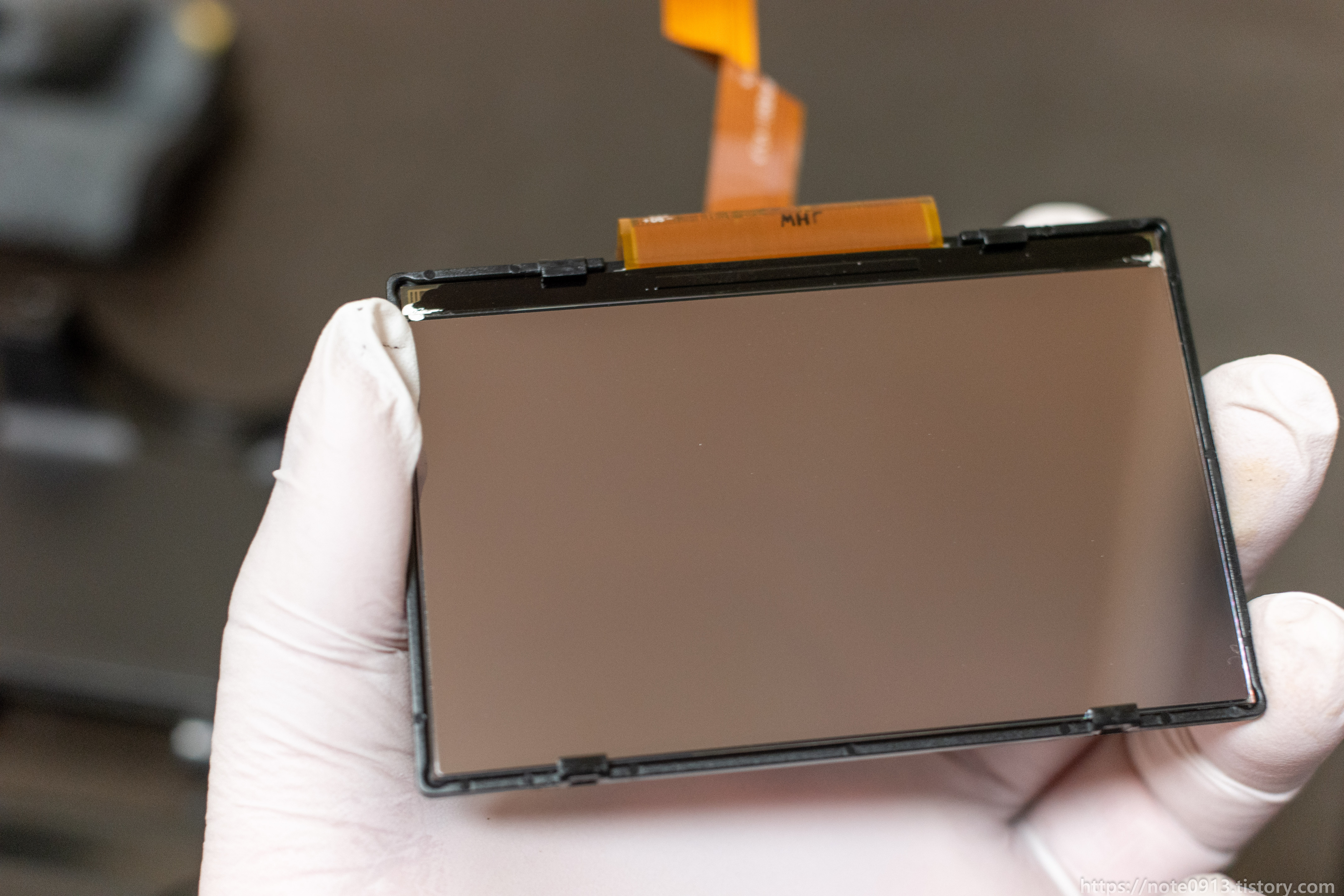

HY320 LCD의 액정부분입니다. 먼지가 들어가서 검은 점이 생기는 이유는 편광필름과 액정부분에 먼지가 붙어서 나타나는 현상입니다.
그러니 LCD를 중심으로 에어블로워같은 걸로 바람으로 먼지를 털어서 없애주면 됩니다.
이 것 말고도 아래쪽도 분해해보았는데 사진을 찍지 못했네요. 글로 설명하자면, 블로워 팬은 12V, 0.30A 규격의 팬입니다. LED는 33V 1.5A 스펙입니다. LED는 알루미늄 방열판에 써멀 구리스로 붙어있는데, 이 것도 분해해서 새로운 써멀 구리스로 도포해서 조립해 주었습니다.
분해해서 주기적으로 청소하고 정비해주면 오래쓸 수 있을 것 같네요. 오늘의 글은 여기까지 입니다.
