고장난 컴퓨터 전원 버튼 교체하기 (택트 스위치 교체)

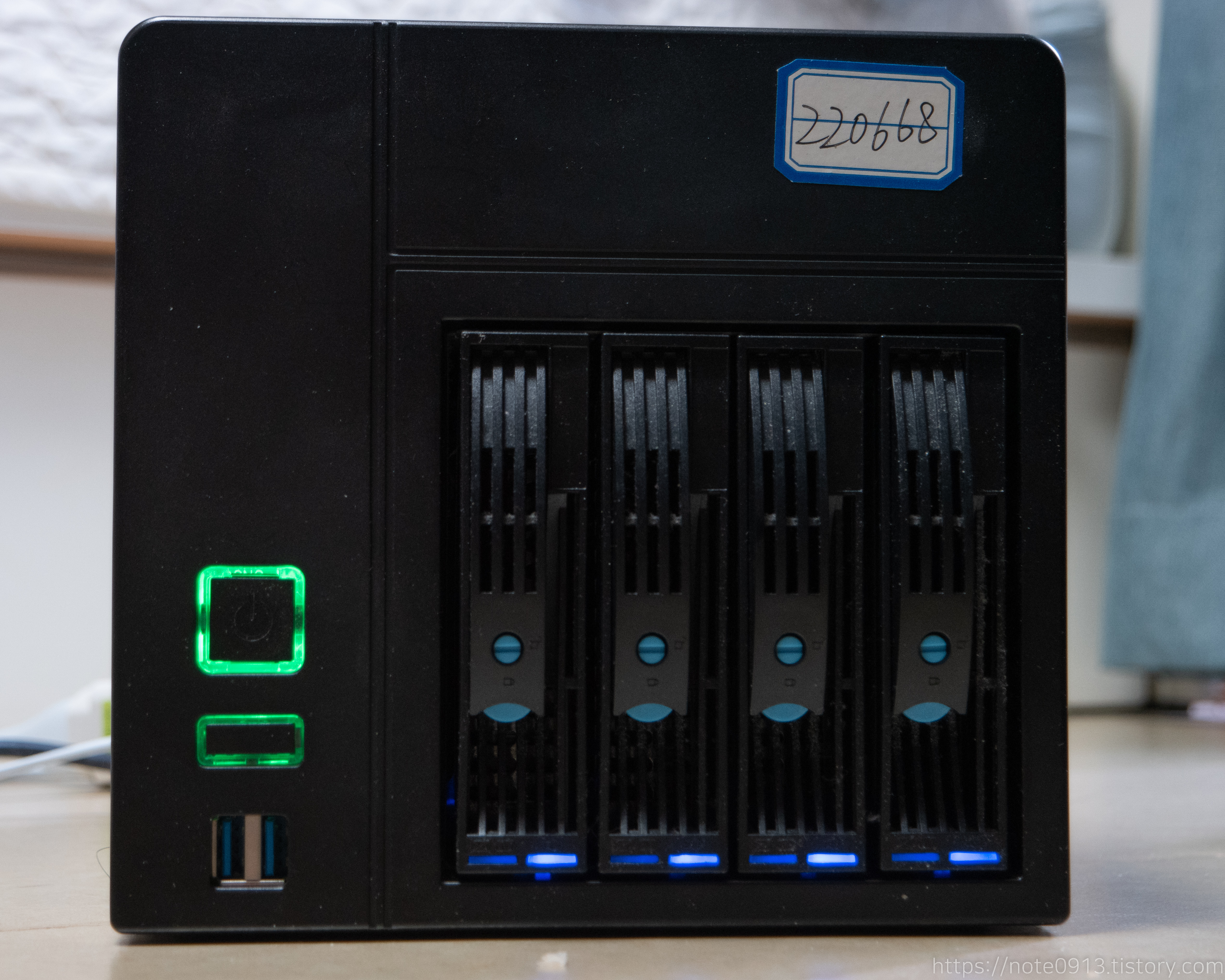

오래전에 구입한 타오나스가 있습니다.



가성비 최강?! 타오나스 구입 (타오바오 NAS)

이 때 처음 구매하고 전원버튼을 눌러보는데 전원이 켜지질 않았습니다. 그래서 전원버튼을 보니 전원 버튼안에 스위치가 2개가 있길래 "스위치 2개를 동시에 눌러야 켜지나 보다" 라고 생각하고 전원 버튼을 여러번 누르니 켜졌었습니다. 그래서 전원버튼이 고장나 있는줄 몰랐는데 최근에 타오나스 전원버튼을 만지다가 아무래도 고장난 것 같아서 뜯어 보았습니다.



전원스위치 기판

타오나스에서 분리한 전원버튼 기판입니다. 타오나스도 컴퓨터이기 때문에 일반 컴퓨터 메인보드에서 사용하는 배선이랑 같습니다.

기판을 보면 전원 스위치는 스위치 2개가 연결되어 있고 리셋버튼은 스위치 1개로 되어있습니다.



스위치의 저항을 측정해보니 스위치를 눌렀을 때 저항이 하나는 32Ω, 나머지는 수십KΩ 정도를 나타냅니다. 확실히 고장나 있습니다.



기판 뒷면

기판 뒷면입니다. 뒷면을 보니 납땜만 하면 쉽게 교체가 가능할 것 같습니다.

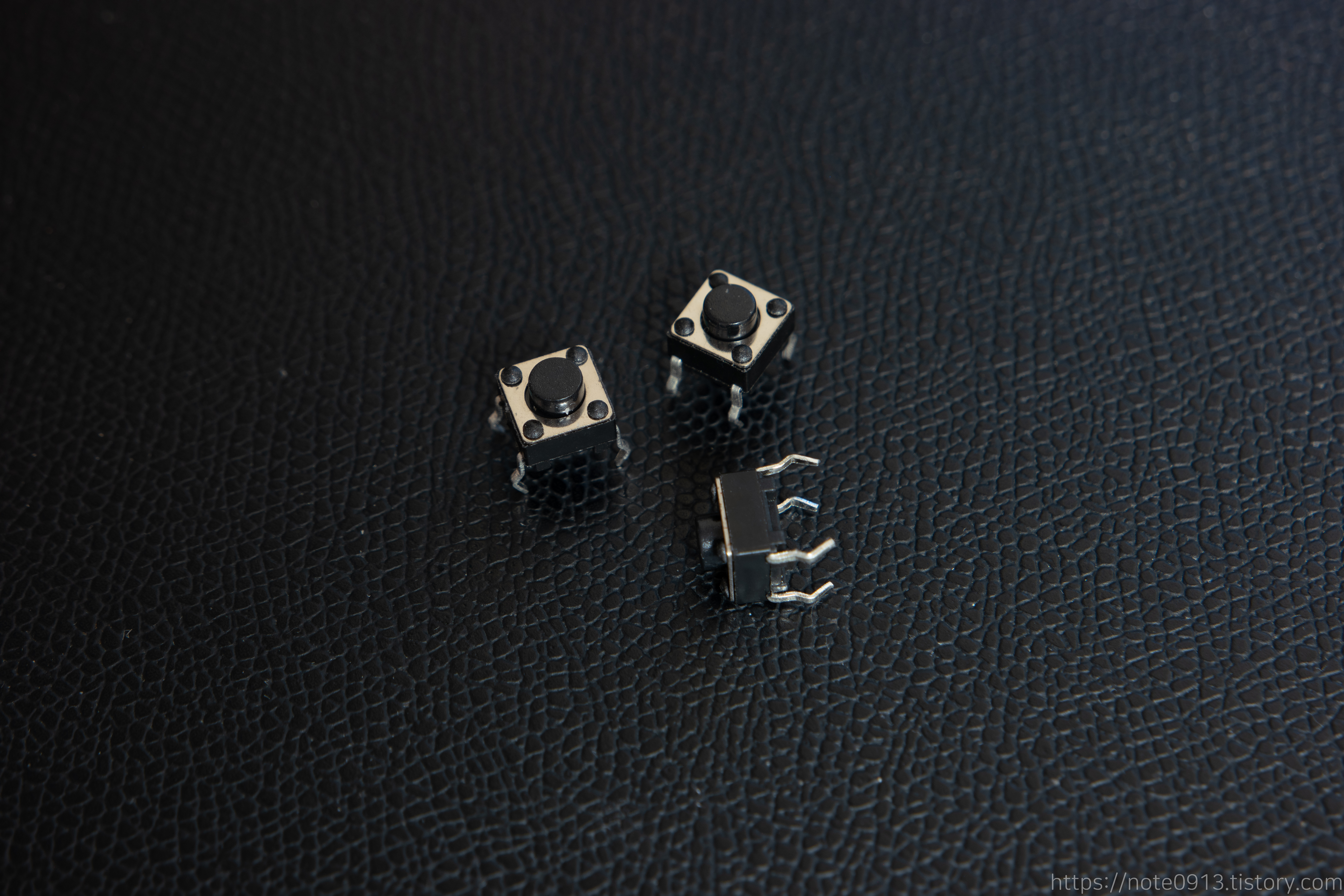

택트 스위치

예전에 사둔 택트 스위치입니다. 마침 예전에 사둔 부품이 있어서 빠르게 교체할 수 있었습니다.

이 택트 스위치의 눌렸을 때 저항을 측정하면 1Ω 정도로 매우 낮게 나옵니다.

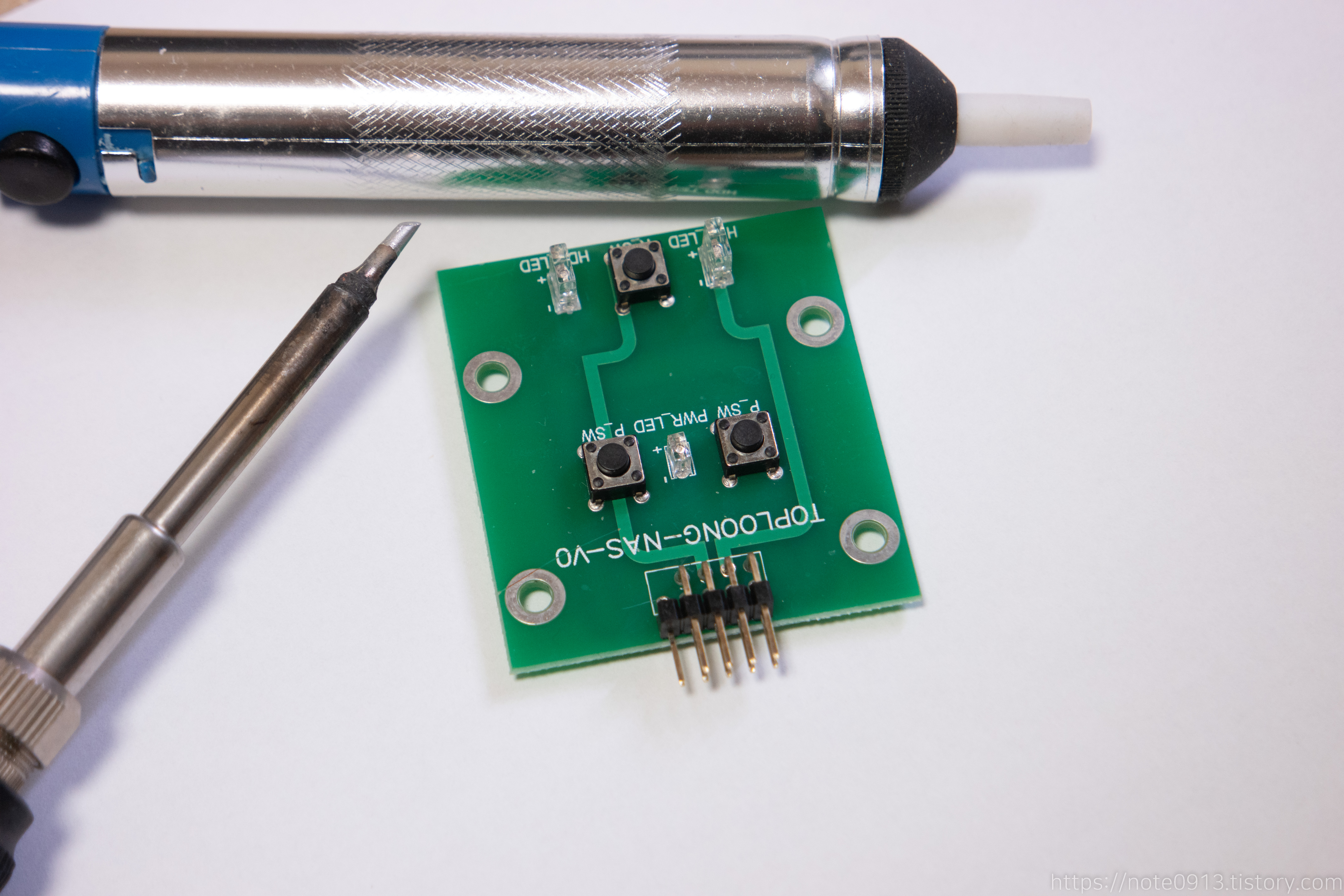

납 제거

이번에는 인두기랑 납흡입기를 이용해서 납을 제거합니다. 솔더윅으로는 잘 안될거 같아서 납흡입기를 사용했습니다.



택트 스위치 제거

납흡입기를 이용해서 택트 스위치 1개를 제거해보았습니다. 납흡입기를 많이 써보지 않아서 그런지 납 제거가 조금 어려웠네요.



스위치 전부 제거

스위치를 전부 제거했습니다. 중간에 동박하나가 1/4 정도 날라갔는데 다행히도 조금만 날라가서 인식에는 문제가 없었습니다.



택트 스위치 교체

새로운 택트 스위치를 꽂아 줍니다. 여기서 새로 납땜을 하려고 했는데 멀티미터로 측정해보니 납땜을 하지않아도 연결이 되어서 납떔은 하지않았습니다.

졸지에 핫스왑 기판이 되어버렸네요.



전원 버튼 테스트

전원 버튼을 눌러보니 살짝만 눌러도 잘 되네요. 파워 스위치와 리셋 스위치 모두 정상적으로 작동합니다.

간단하게 전원버튼 수리가 완료되었습니다.
