M.2 Nvme & SATA SSD 인클로저 리뷰 (M.2 외장 SSD 케이스)

알리익스프레스에서 M.2 SSD를 와장 SSD로 만들어주는 케이스를 구매했습니다. 다른 말로는 M.2 SSD 인클로저(Enclosure) 라고도 합니다.

구매하게된 이유는 현재 사용 중인 노트북의 용량이 거의 다찼기도 했고 외장하드 역시 사용 중인데 이게 SMR 방식이라 데이터 저장용으로는 나쁘지 않으나 고사양 프로그램이나 게임등을 실행할 때 로딩이 너무 많이 걸려서 이참에 와장 SSD를 사용하고자 구입하게 되었습니다.



구입한 제품은 UnionSine(유니온사인?) 사의 M.2 SSD 인클로저입니다.



박스

처음 이 박스를 보았을 때 이게 뭔지 싶었습니다. 보호용 박스이겠거니 생각했는데 그냥 이 박스로 포장되어 있었습니다.



내용물

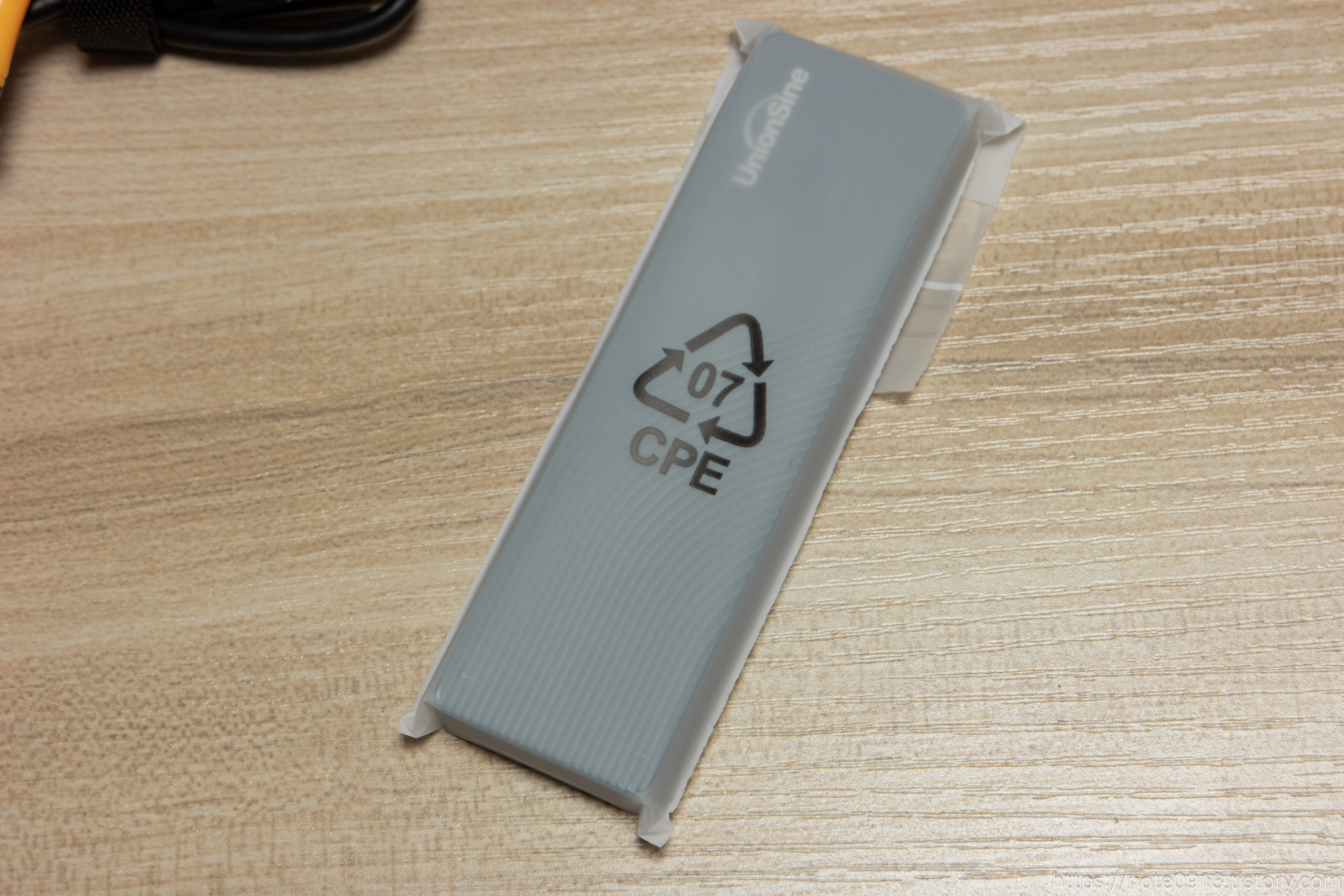

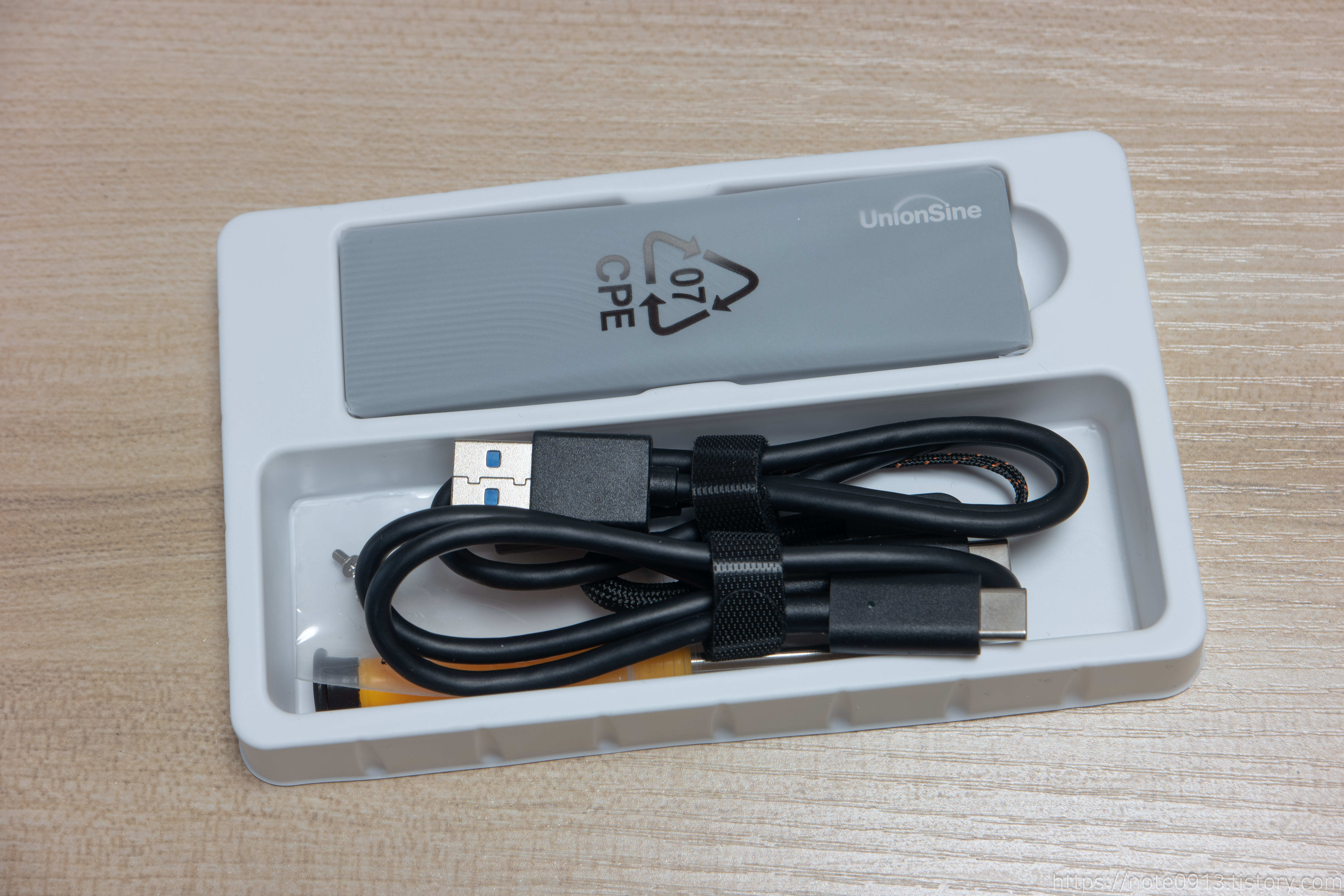

박스안 내용물입니다. M.2 케이스와 케이블들이 보이네요.

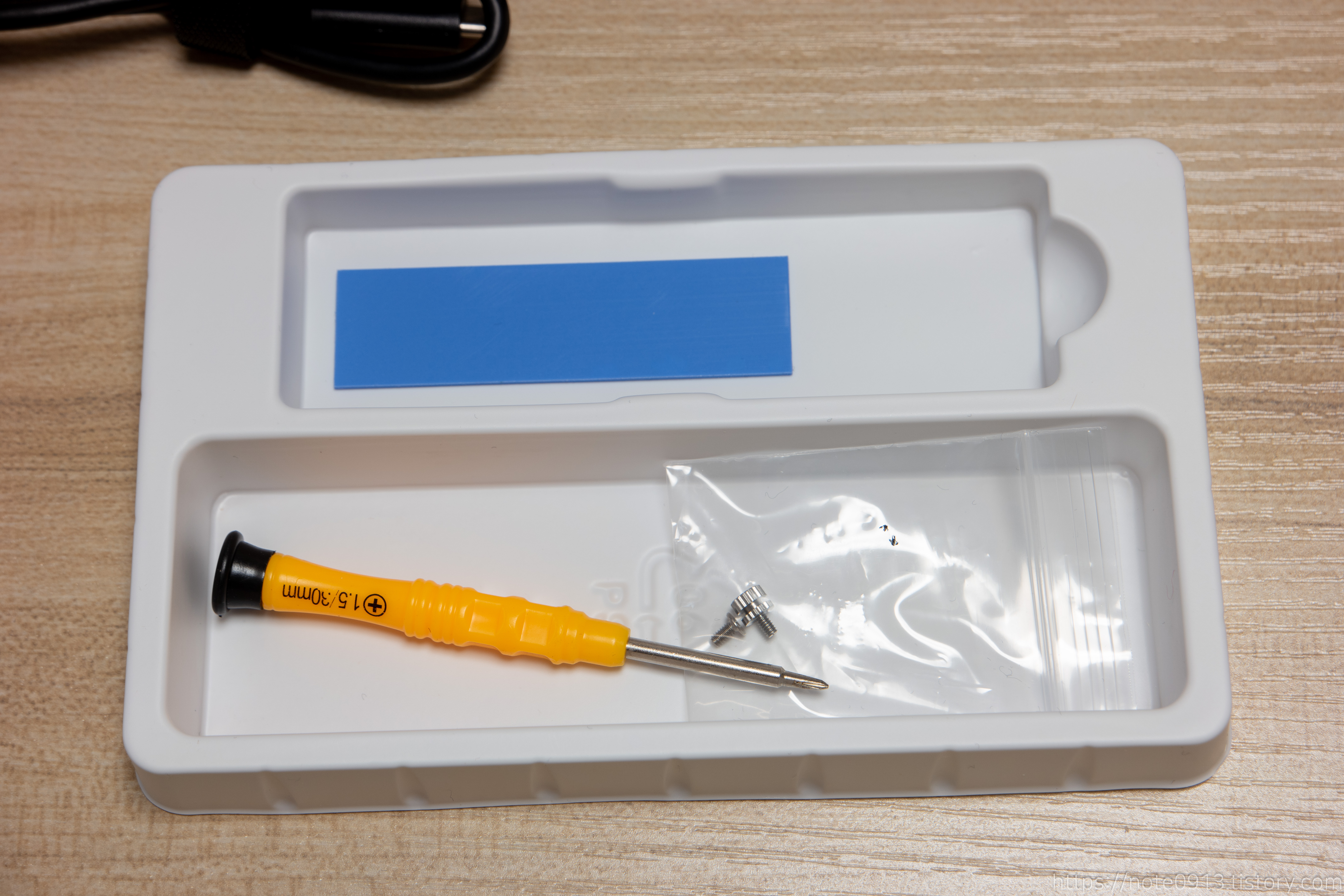

M.2 케이스와 케이블 밑에는 써멀패드와 드라이버, M.2 SSD 고정용 나사가 있습니다.



구성품

구성품

구성품은 M.2 외장 케이스, 써멀패드, 스트랩, USB A to C 케이블, USB C to C 케이블, M.2 고정 나사, 드라이버로 구성되어있습니다.

드라이버도 들어있고 구성품은 나름 알차게 들어있습니다.

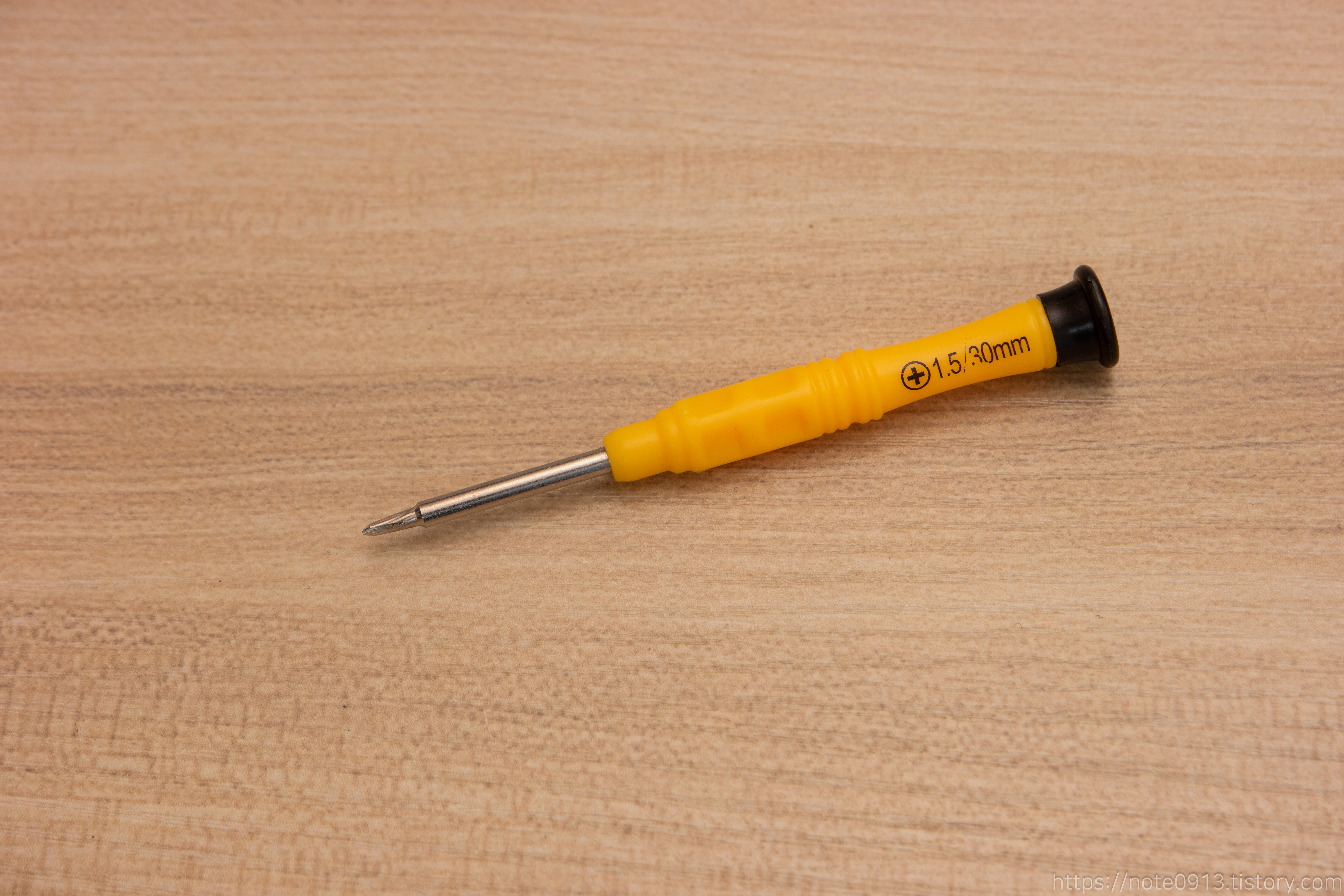

구성품인 드라이버입니다. 품질은 그렇게 좋지는 않지만 간단히 사용하기에는 괜찮아보입니다.



M.2 SSD 고정 나사

M.2 SSD 고정나사는 2개가 들어가있는데 종류가 다른게 들어있습니다. 하나는 일반적으로 사용하는 나사 머리가 납작한 타입, 또 다른 한가지는 머리에 홈이 나있어서 M.2 SSD를 나사에 고정할 수 있는 타입입니다.

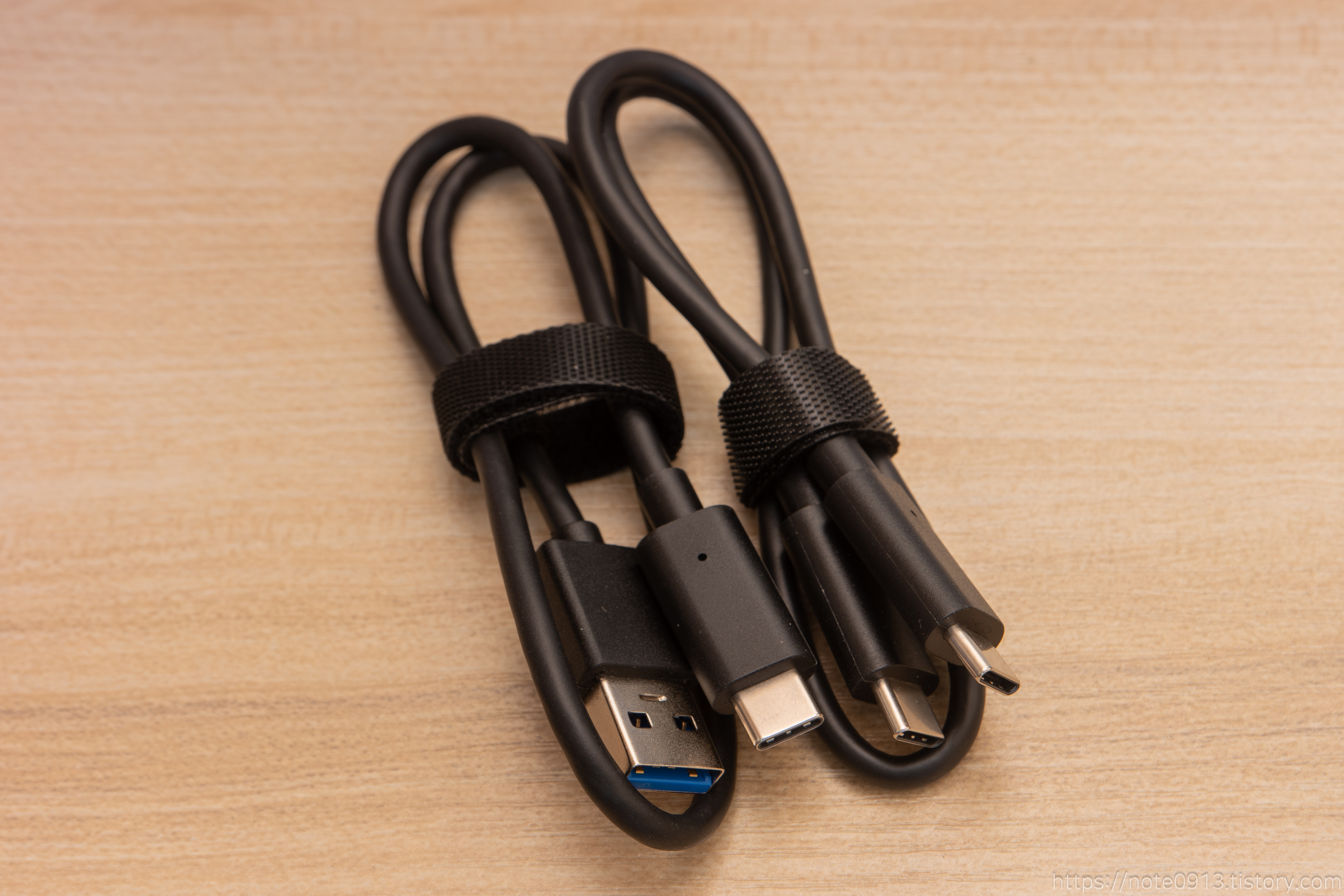

USB 케이블

USB 케이블은 USB C to C 케이블과 USB A to C 케이블이 들어있습니다. 길이는 둘 다 약 30CM 정도 됩니다.

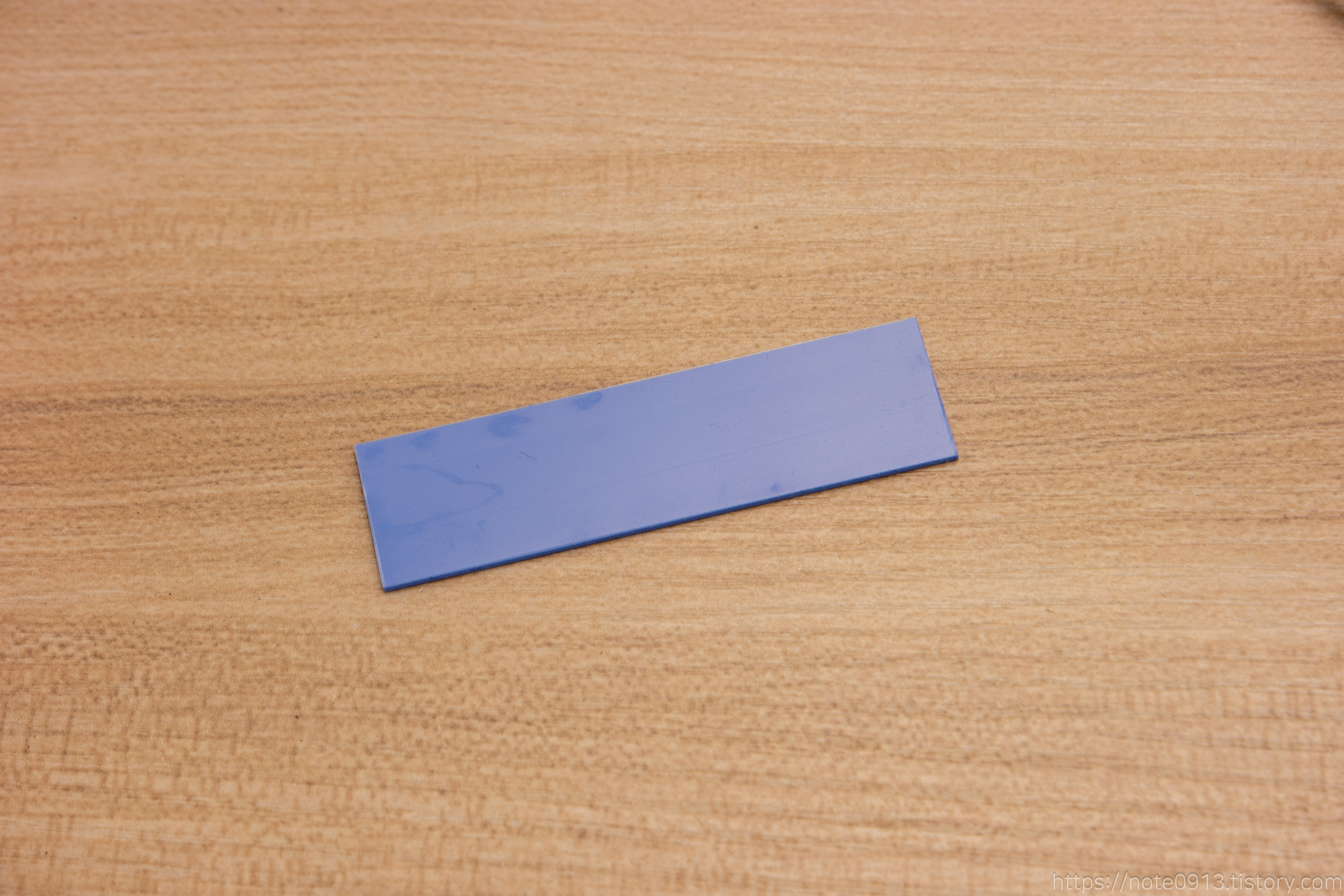

써멀패드

케이스를 통해 열을 배출하기위한 써멀패드도 들어있네요.

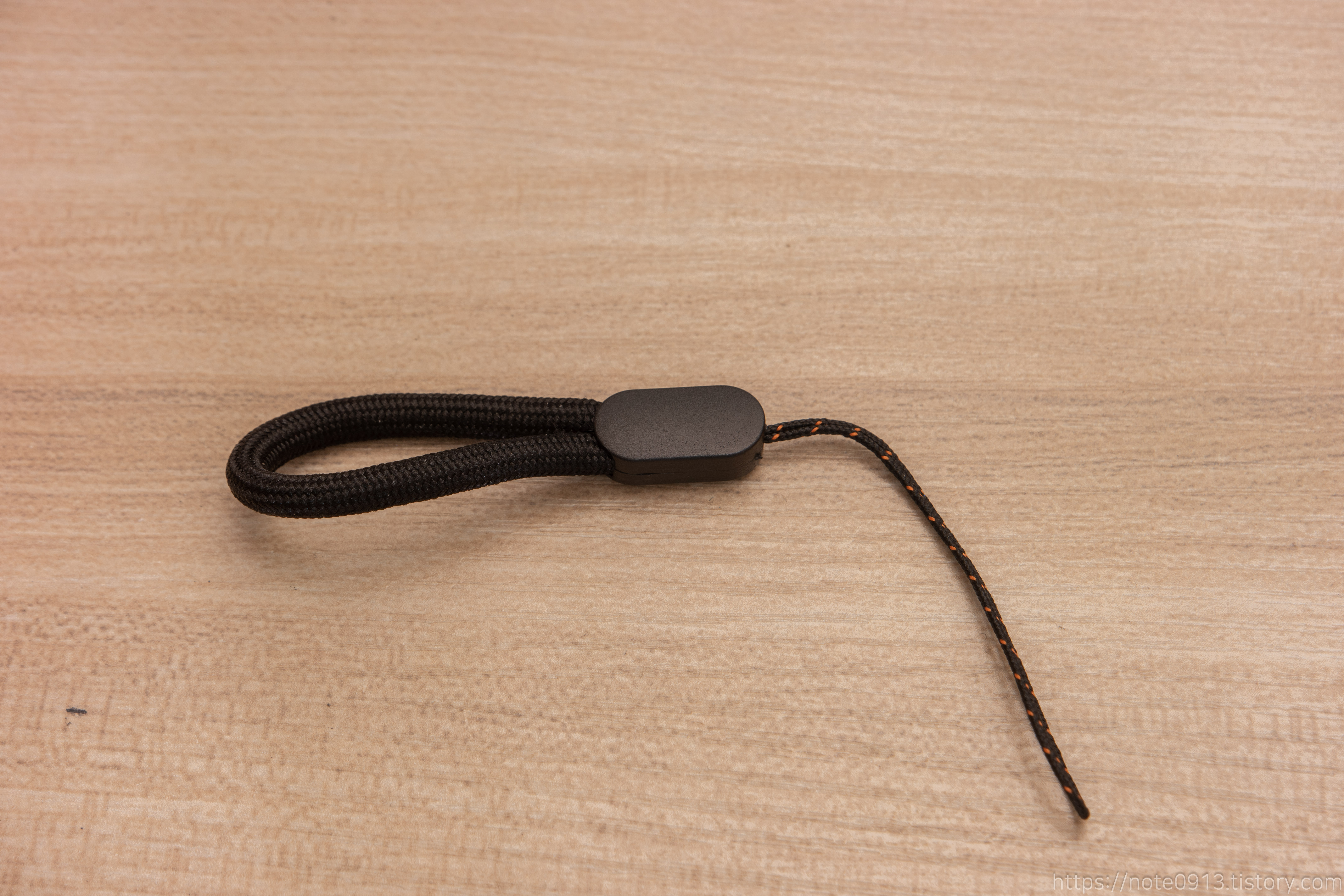

스트랩

스트랩입니다. 어디다 달아야 할까요? 열쇠고리에 달기는 케이스가 크고 벽이나 가방 같은 곳에 달만할 것 같네요.



M.2 외장케이스 외관

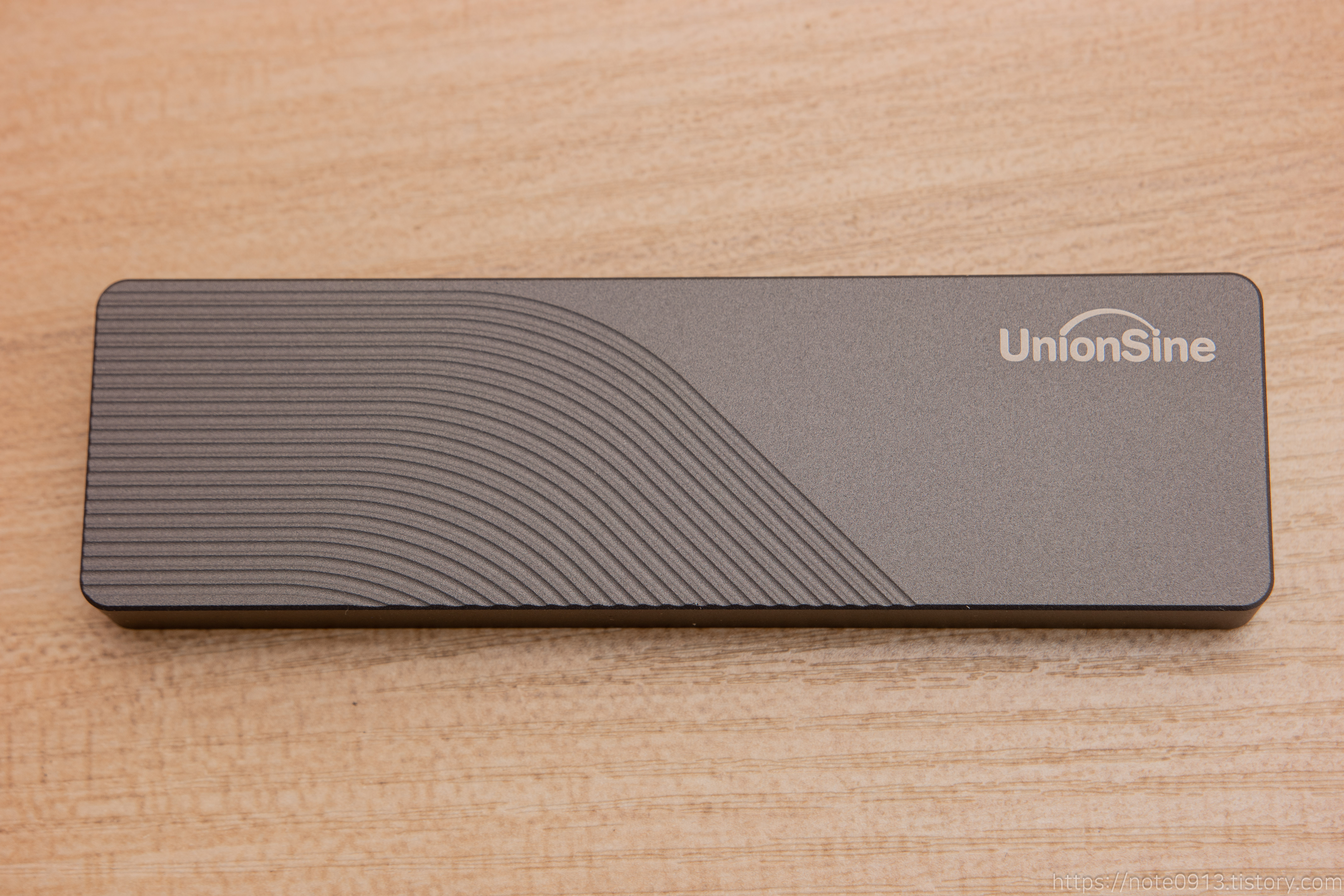

M.2 외장 케이스

M.2 외장케이스 앞면입니다. UnionSine 이라는 글자가 우측상단에 적혀있습니다.

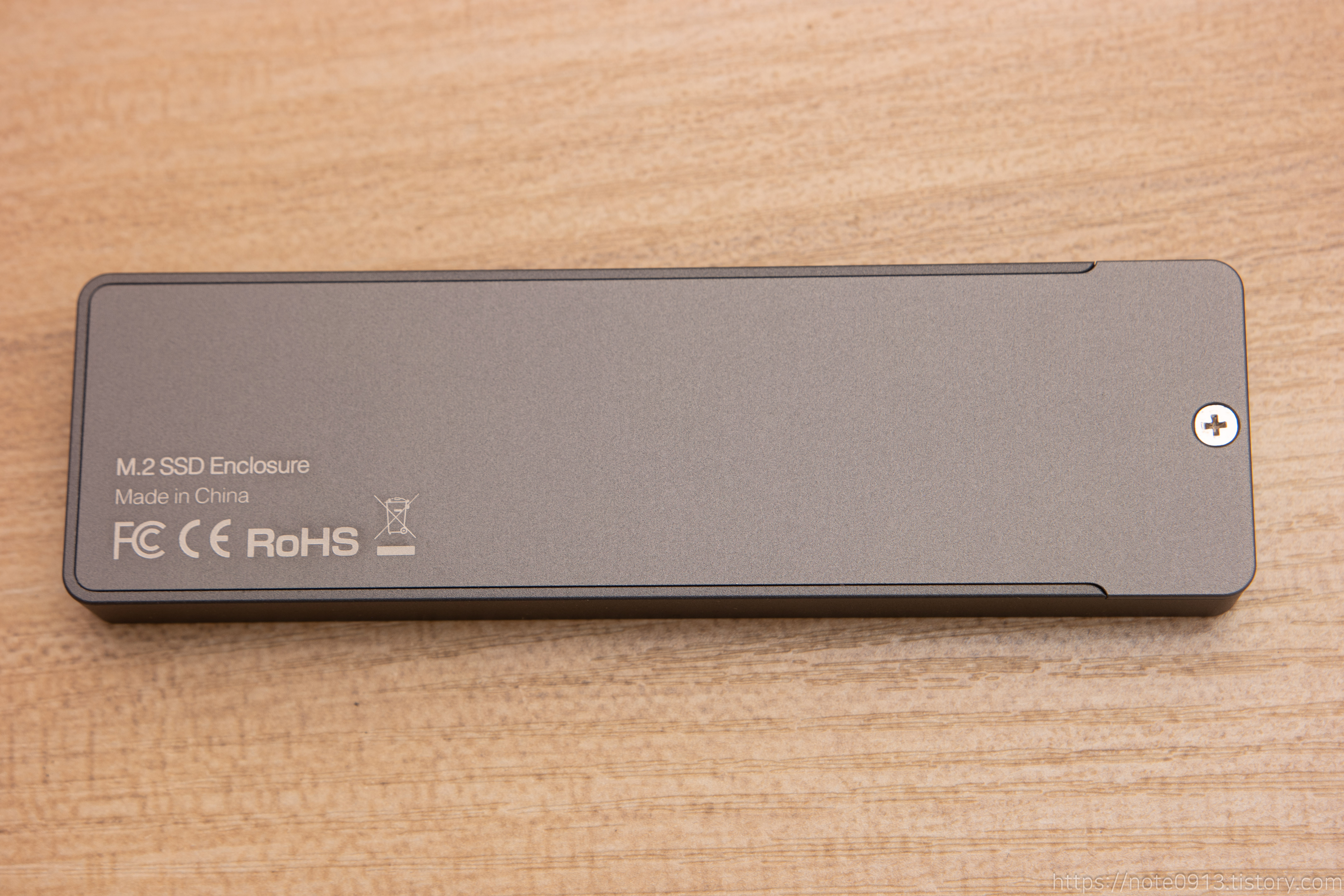

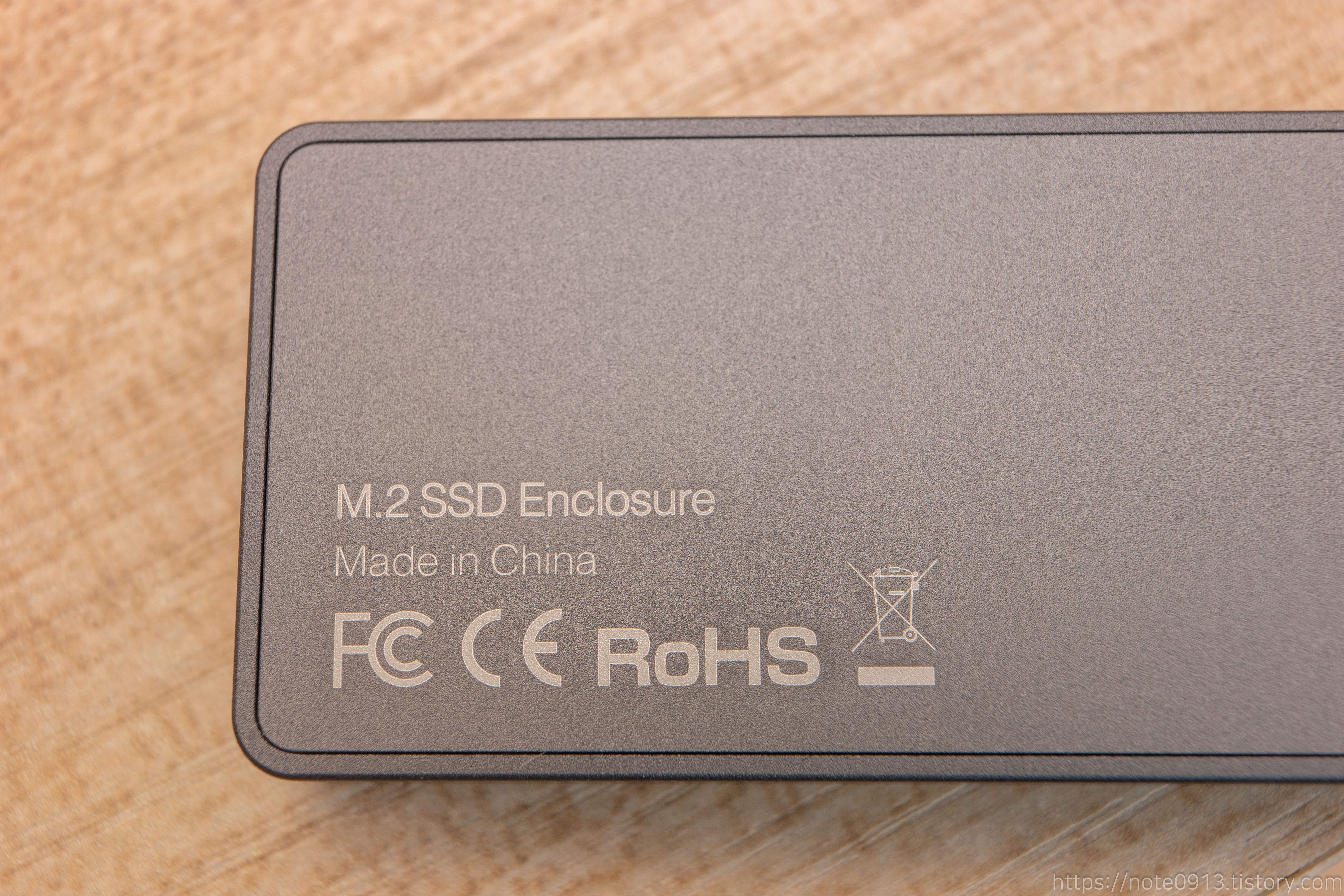

M.2 외장 케이스 뒷면

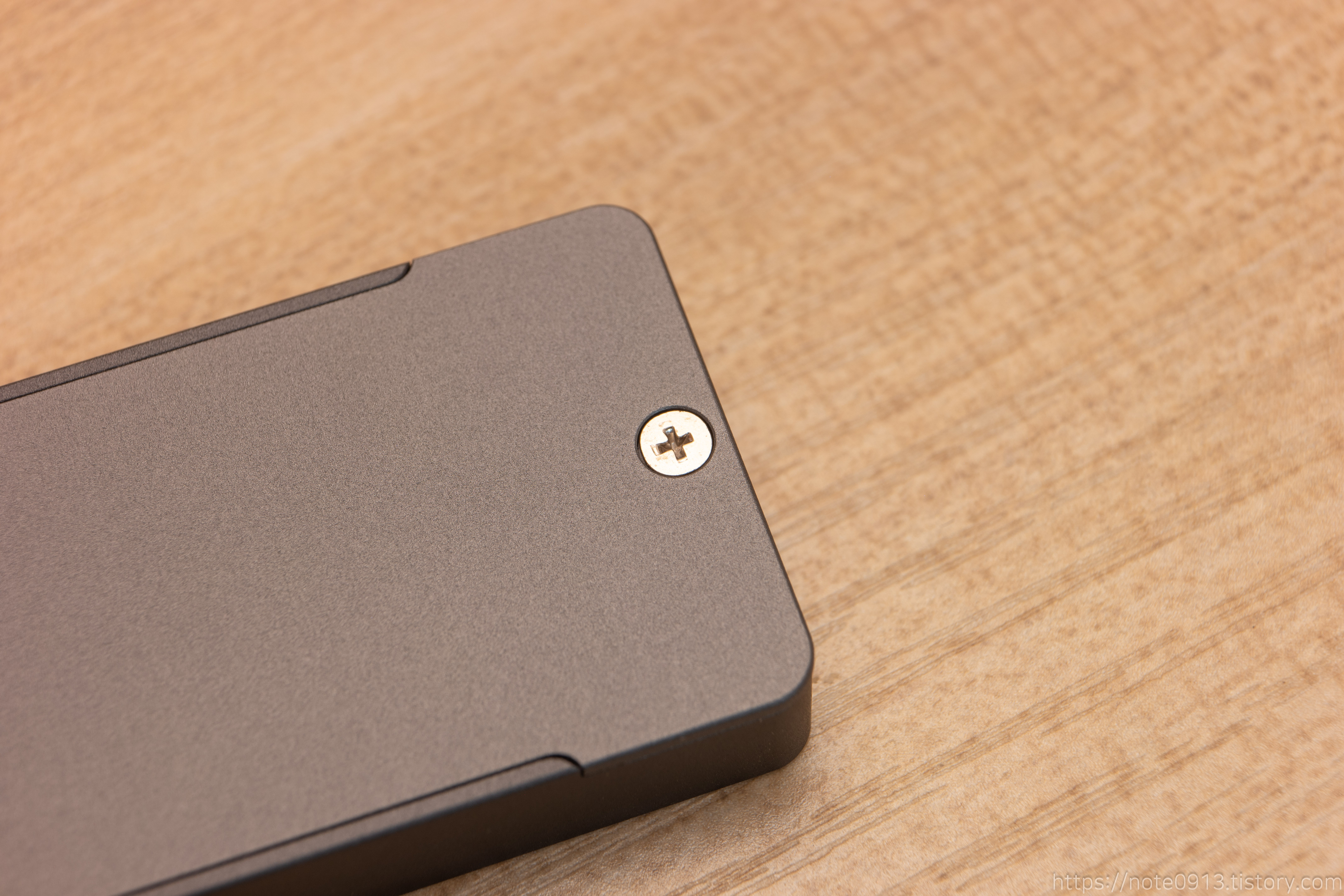

뒷면에는 M.2 SSD Enclosure 라는 글자가 적혀있네요. 뒷판 고정용 나사도 보입니다.



특징으로는 케이스가 전부 알루미늄으로 되어있습니다. 이걸 구매한 이유이기도 한데 알루미늄이라 튼튼해 보이고 고급스럽니다. 특히 손으로 잡았을 때, 차가운 금속느낌이 좋네요.

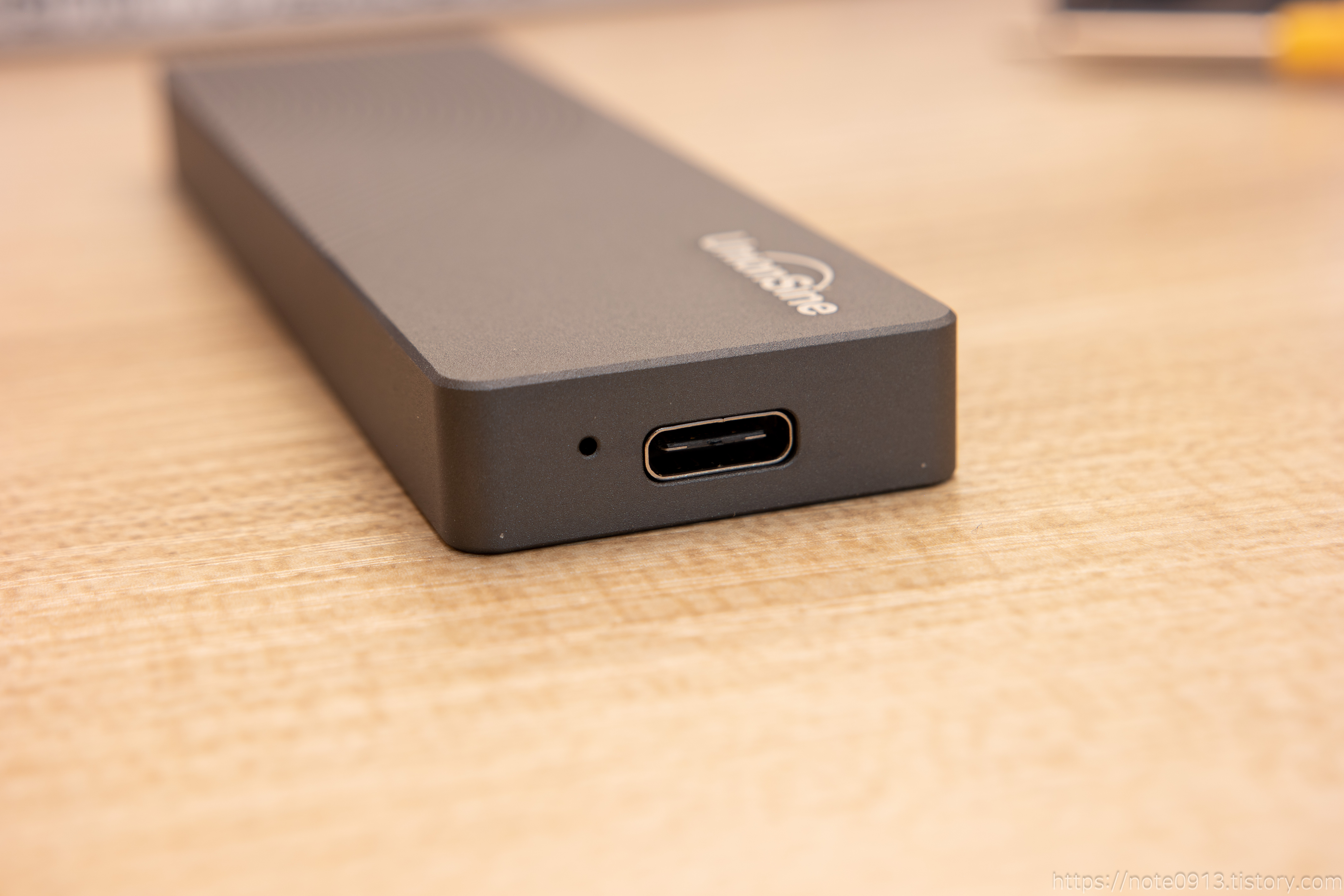

전면

전면에는 USB Type C 포트가 있습니다. 포트 옆에는 상태 확인용 LED가 있습니다.



후면

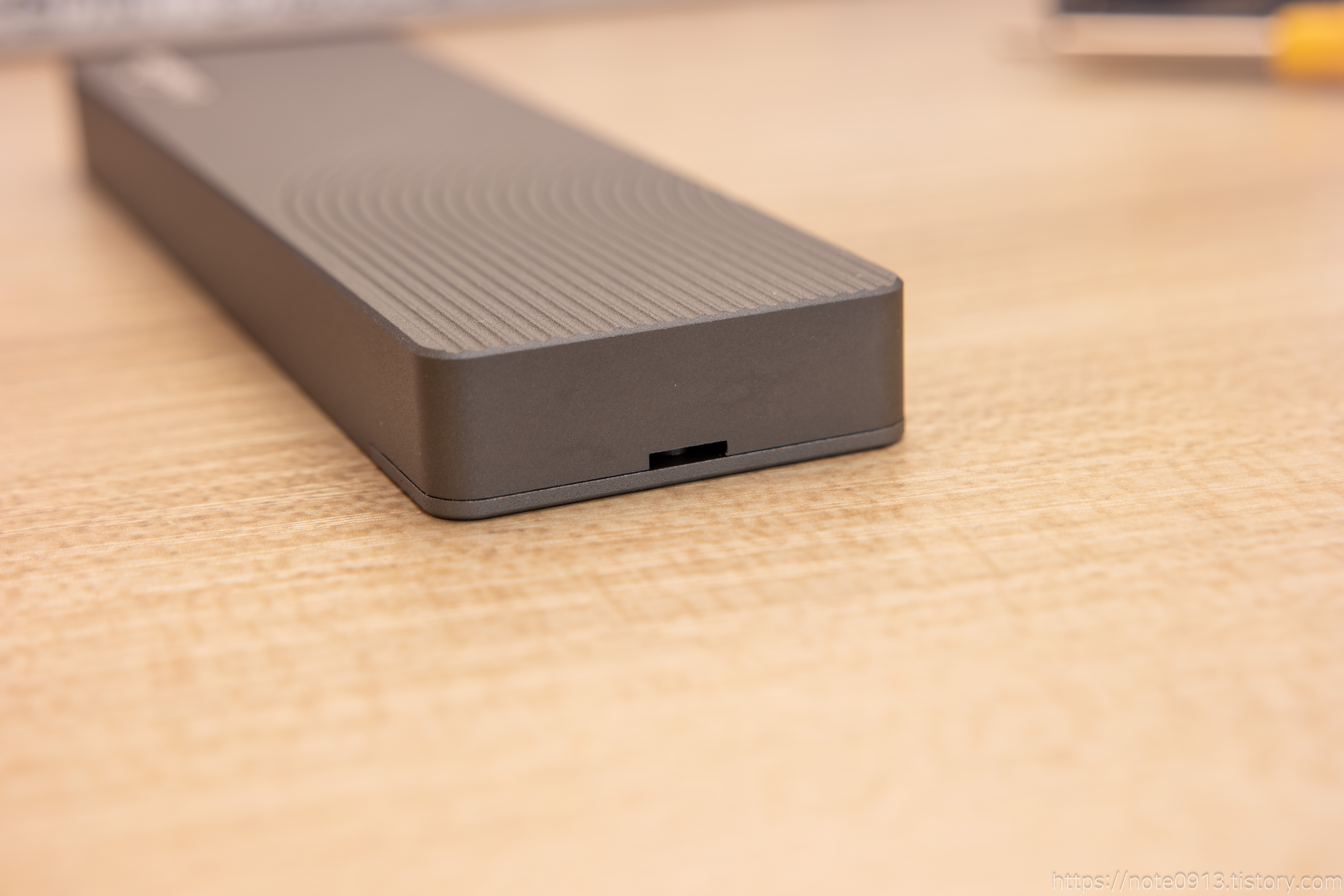

후면에는 스트랩을 걸 수 있는 홈이 있습니다.

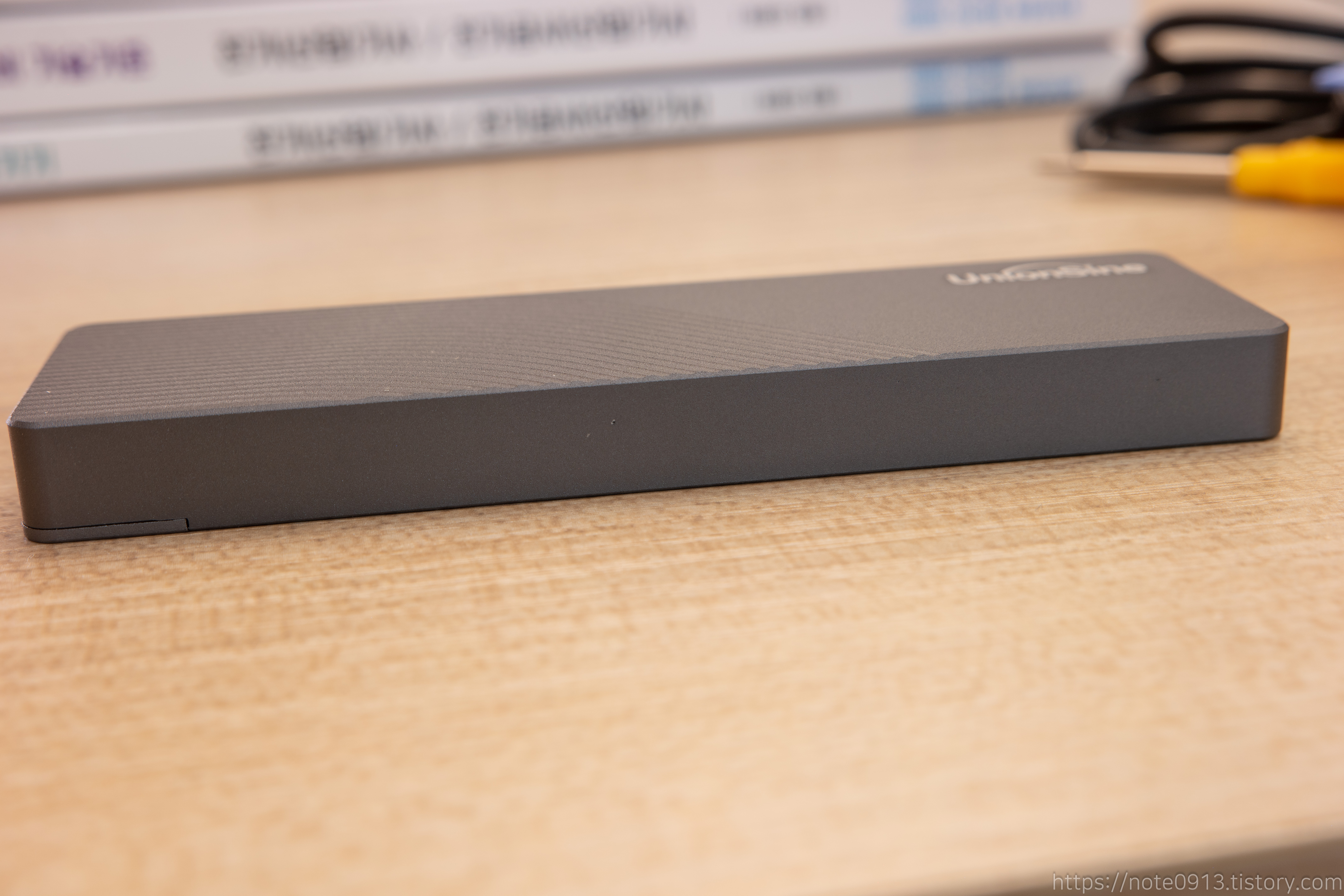

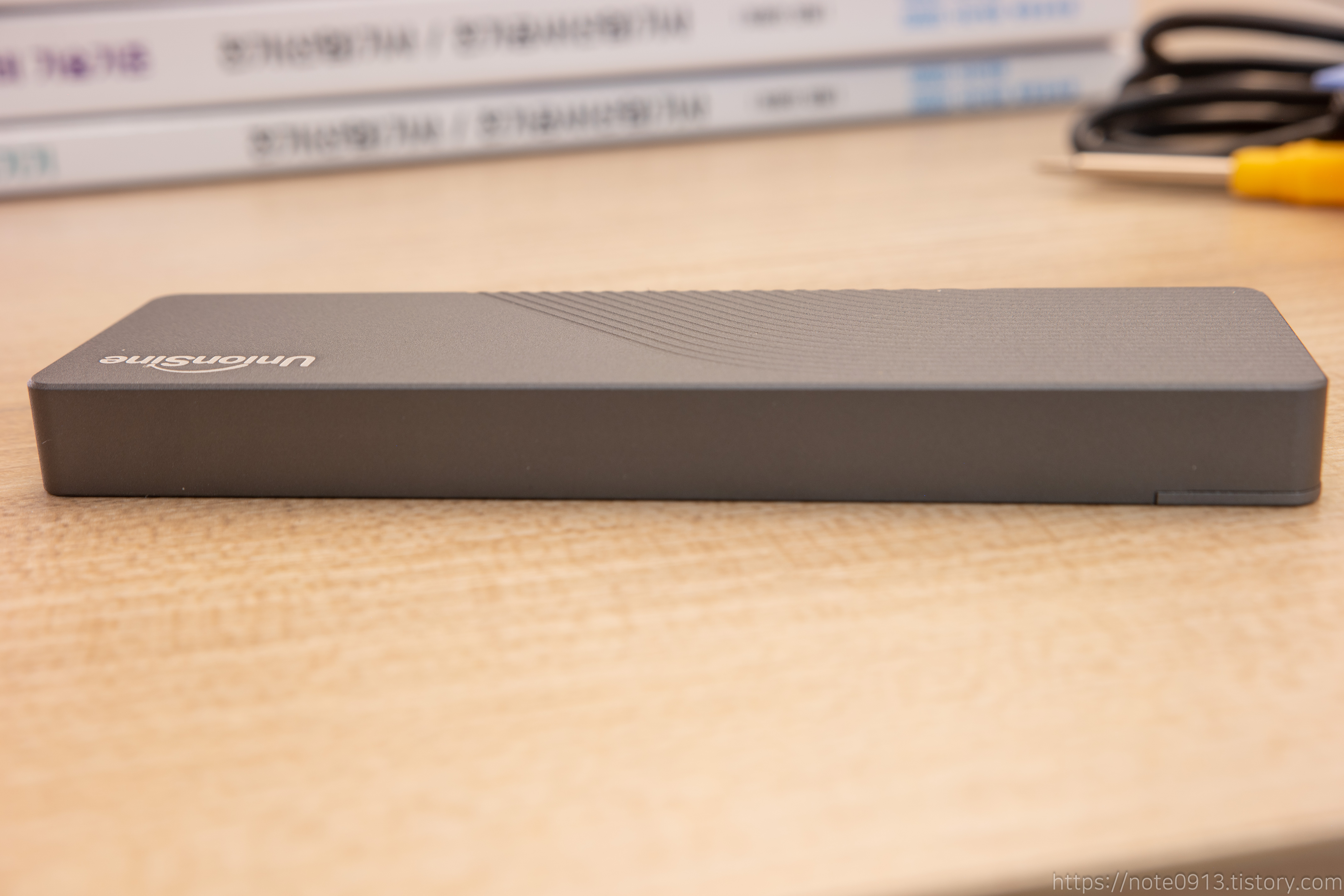

옆면

옆면에는 별다른게 없습니다. 알루미늄으로 되어있어서 마감은 괞찮은 것 같네요.



뒷판 분해

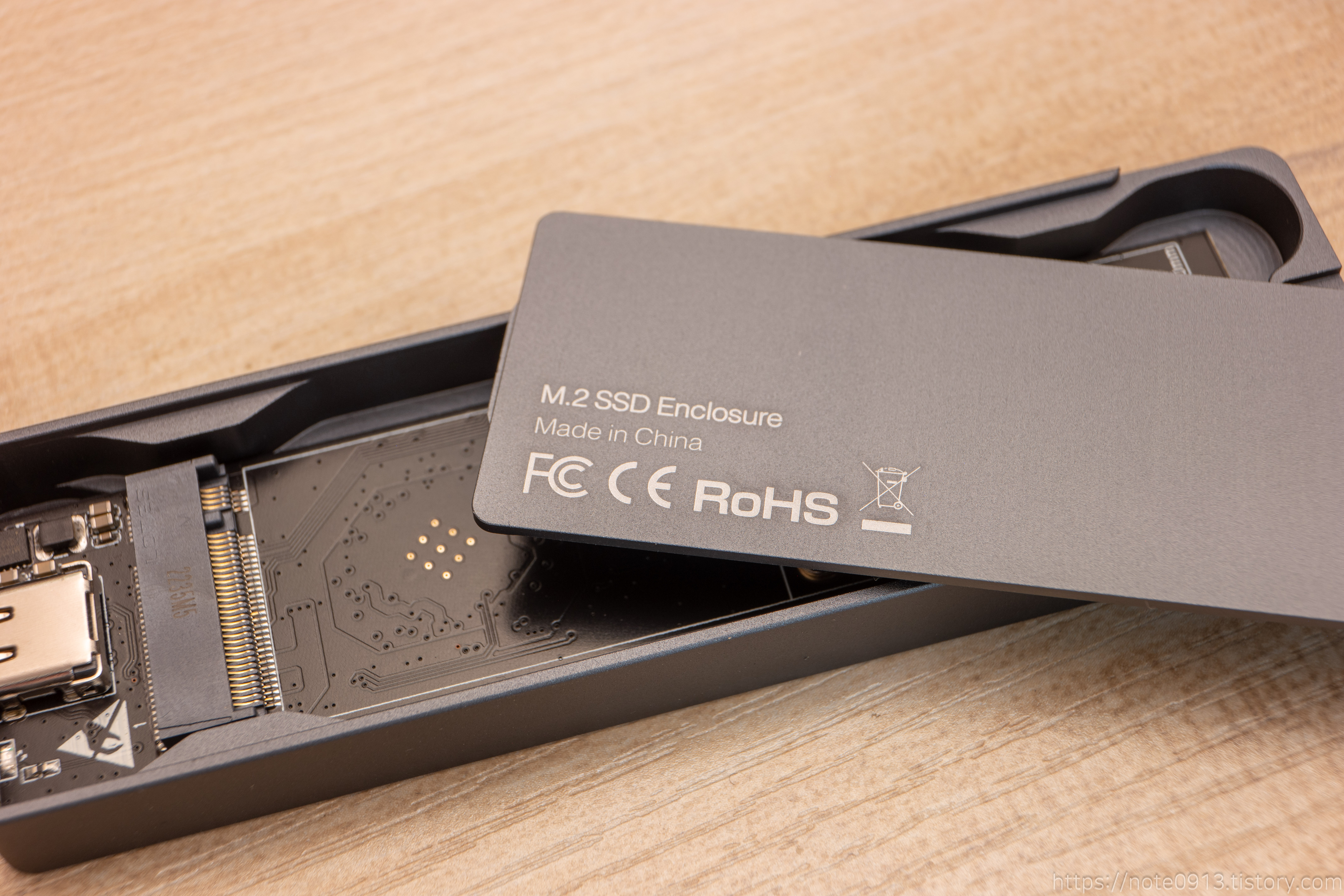

뒷면의 나사를 풀면 뒷판이 분리됩니다.

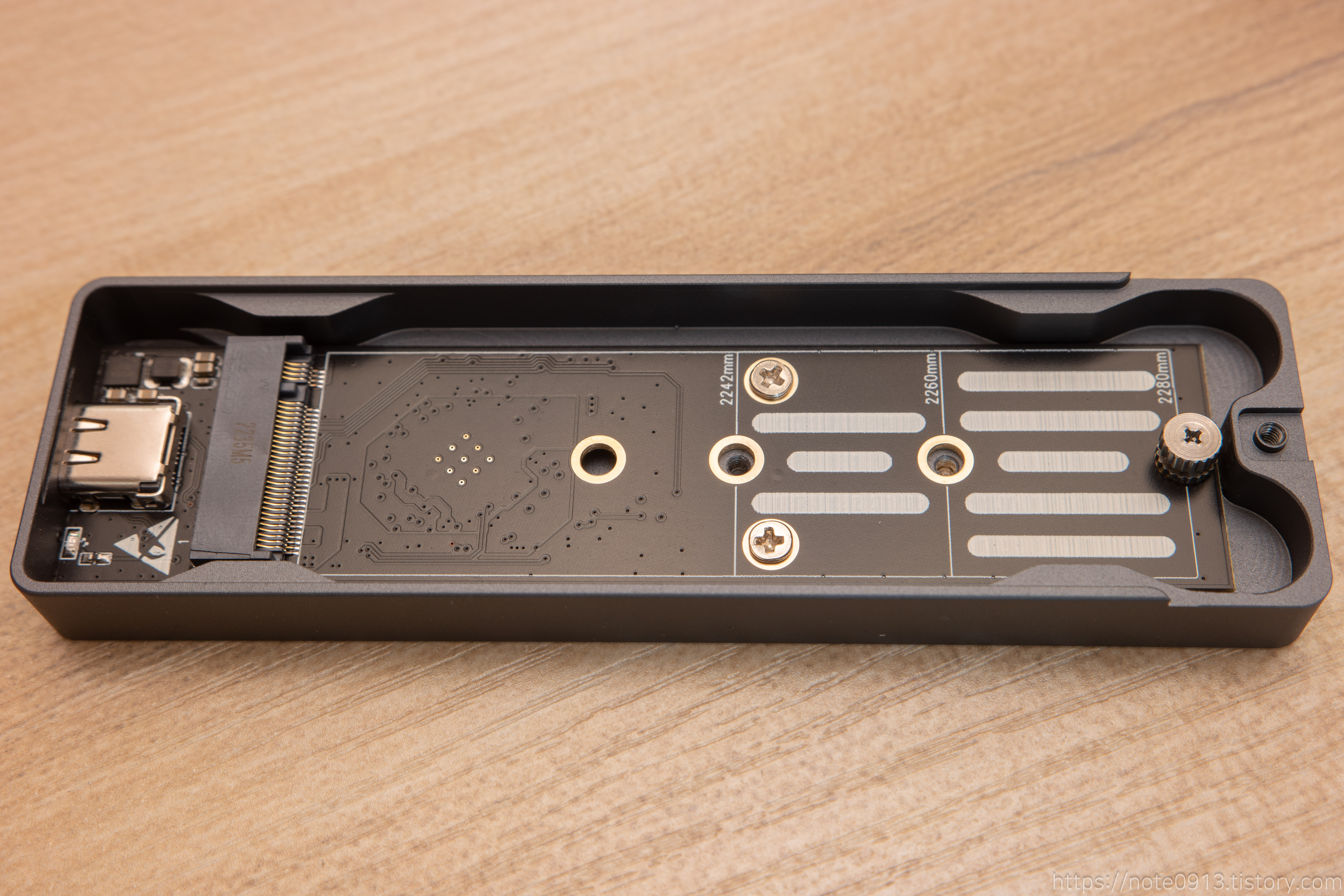

뒷판을 열면 M.2 SSD를 넣을 수 있습니다.

넣을 수 있는 SSD는 2280, 2260, 2242 사이즈의 SSD 넣을 수 있습니다.

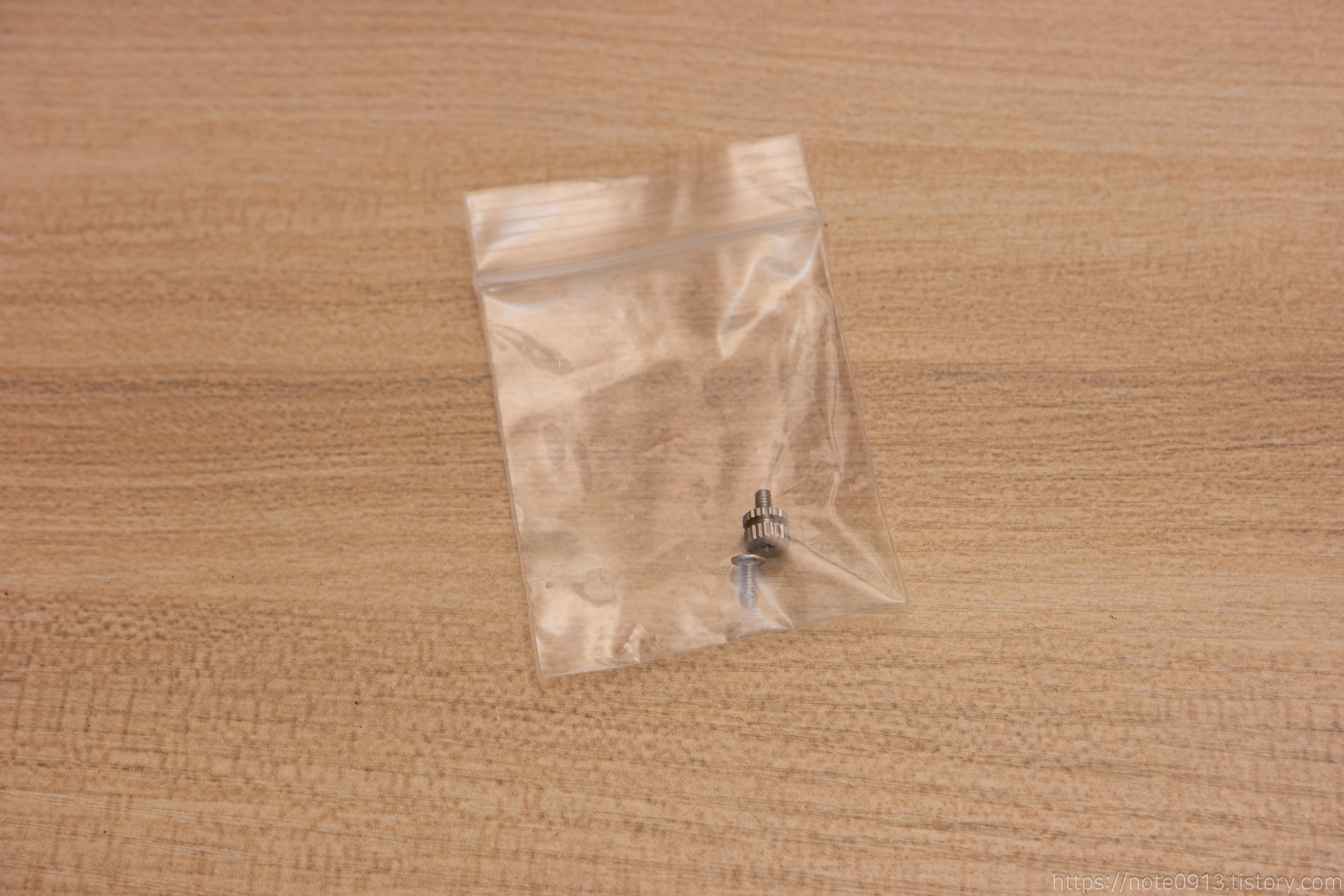

고정 나사

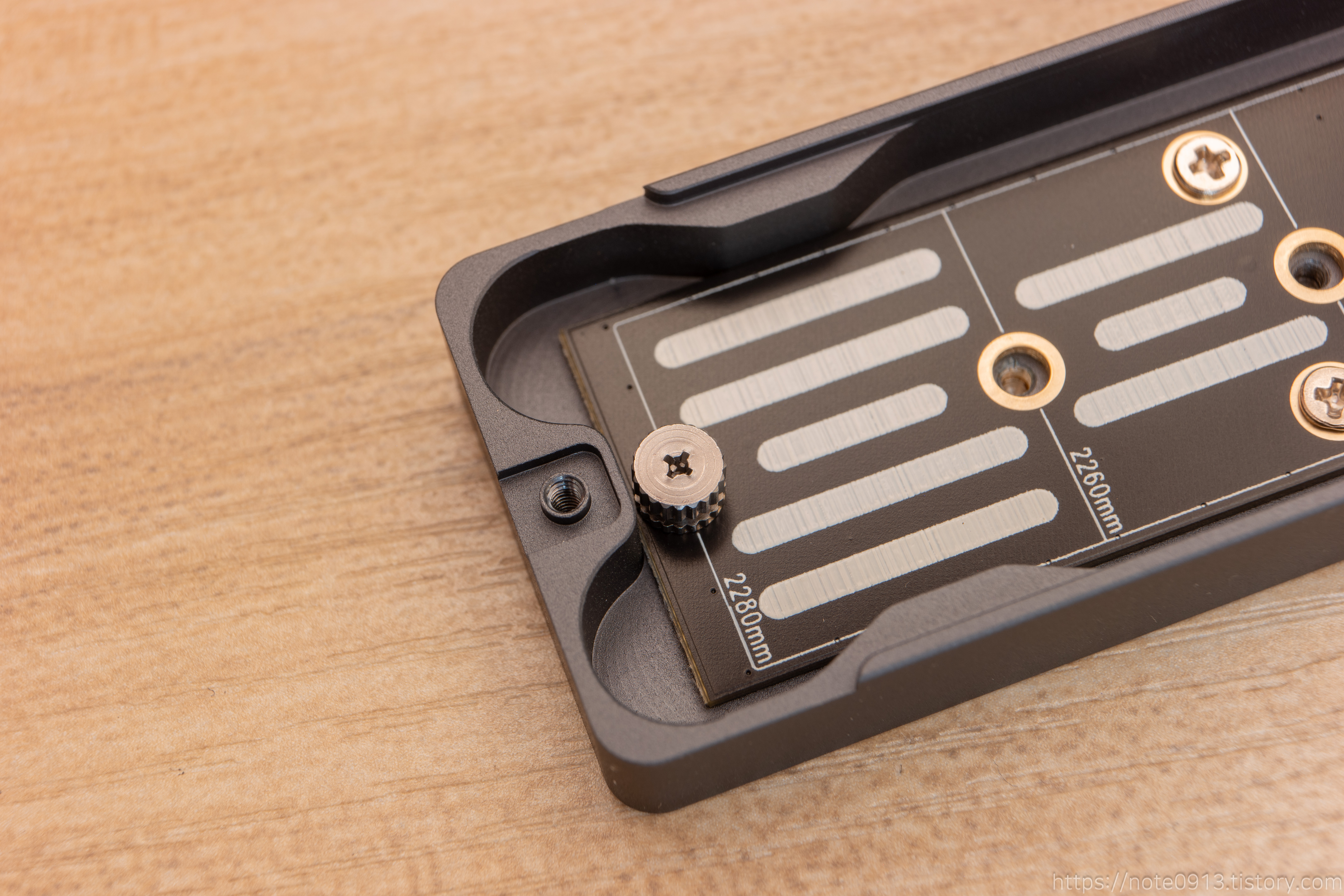

뒷판을 열어서 보았는데 이미 M.2 SSD 고정용 나사가 들어있습니다. 여분 나사가 넉넉하게 있어서 좋네요.



기판 분해

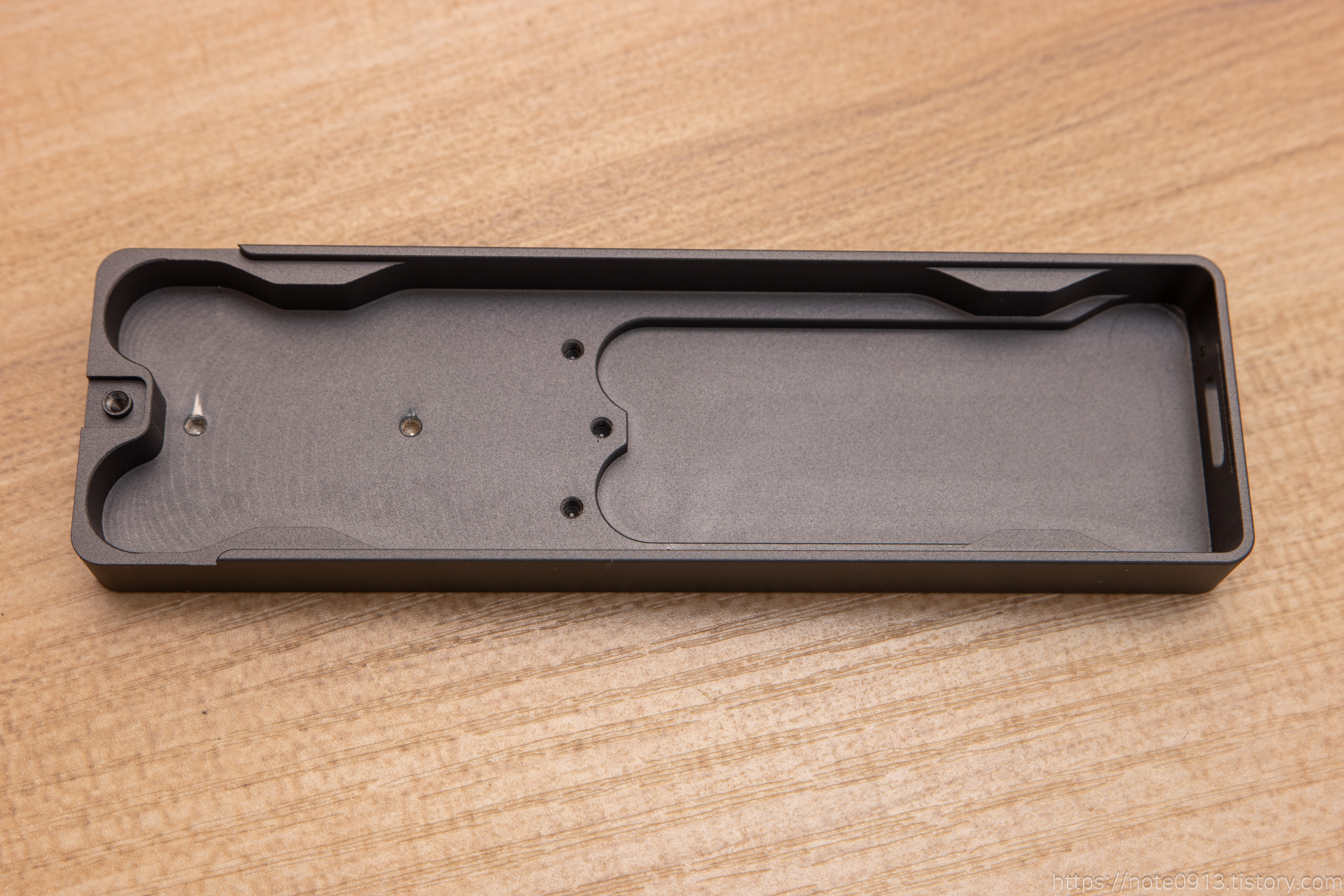

기판을 분해앴습니다. 나사 3개만 풀면 기판 분해가 가능합니다. 기판을 분리한 후 케이스를 보니 전부 다 알루미늄이네요.



기판 상세

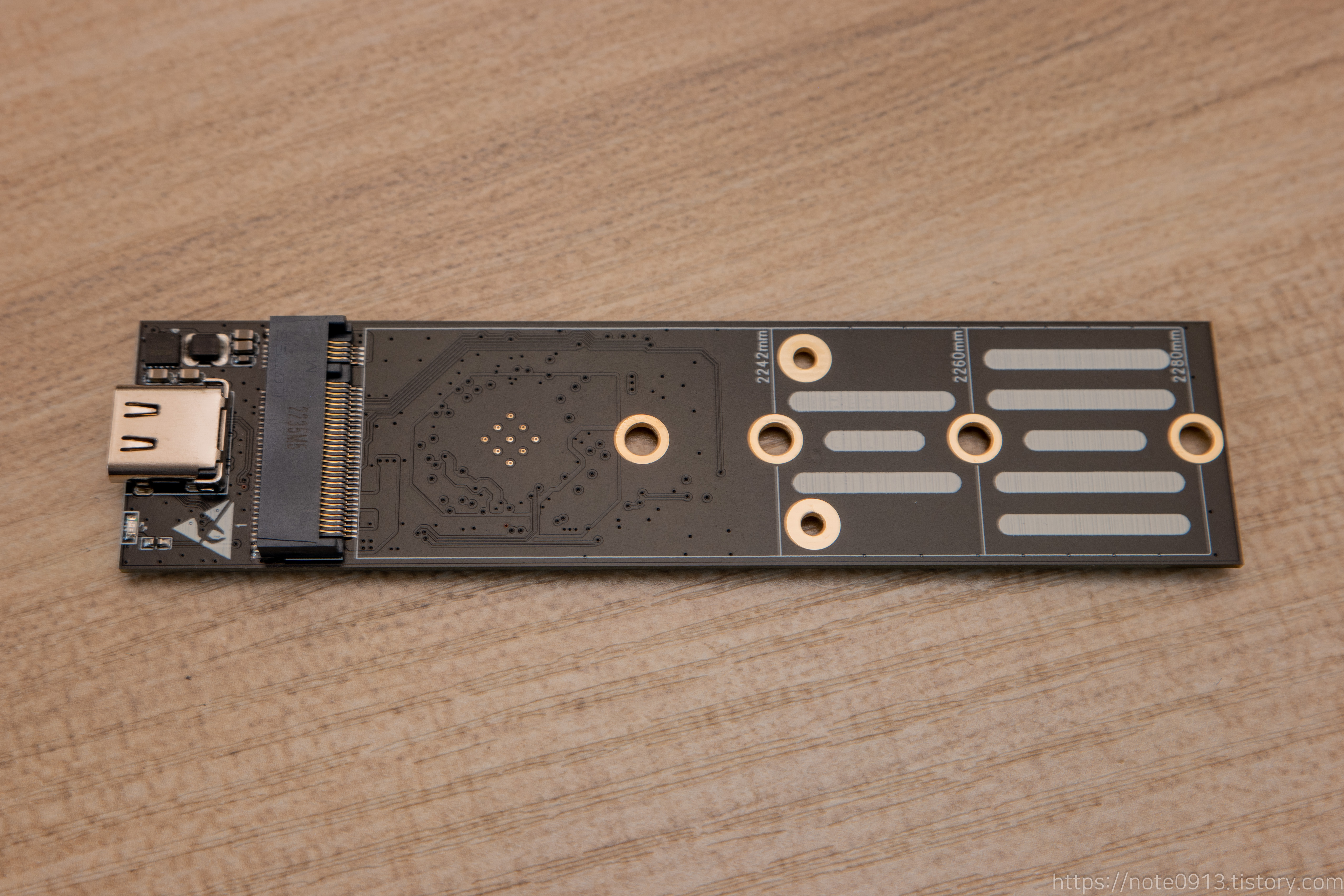

메인 기판

분리된 기판입니다. M.2 소켓은 M키가 막혀있는 소켓입니다. NVMe 랑 SATA 둘 다 지원합니다.

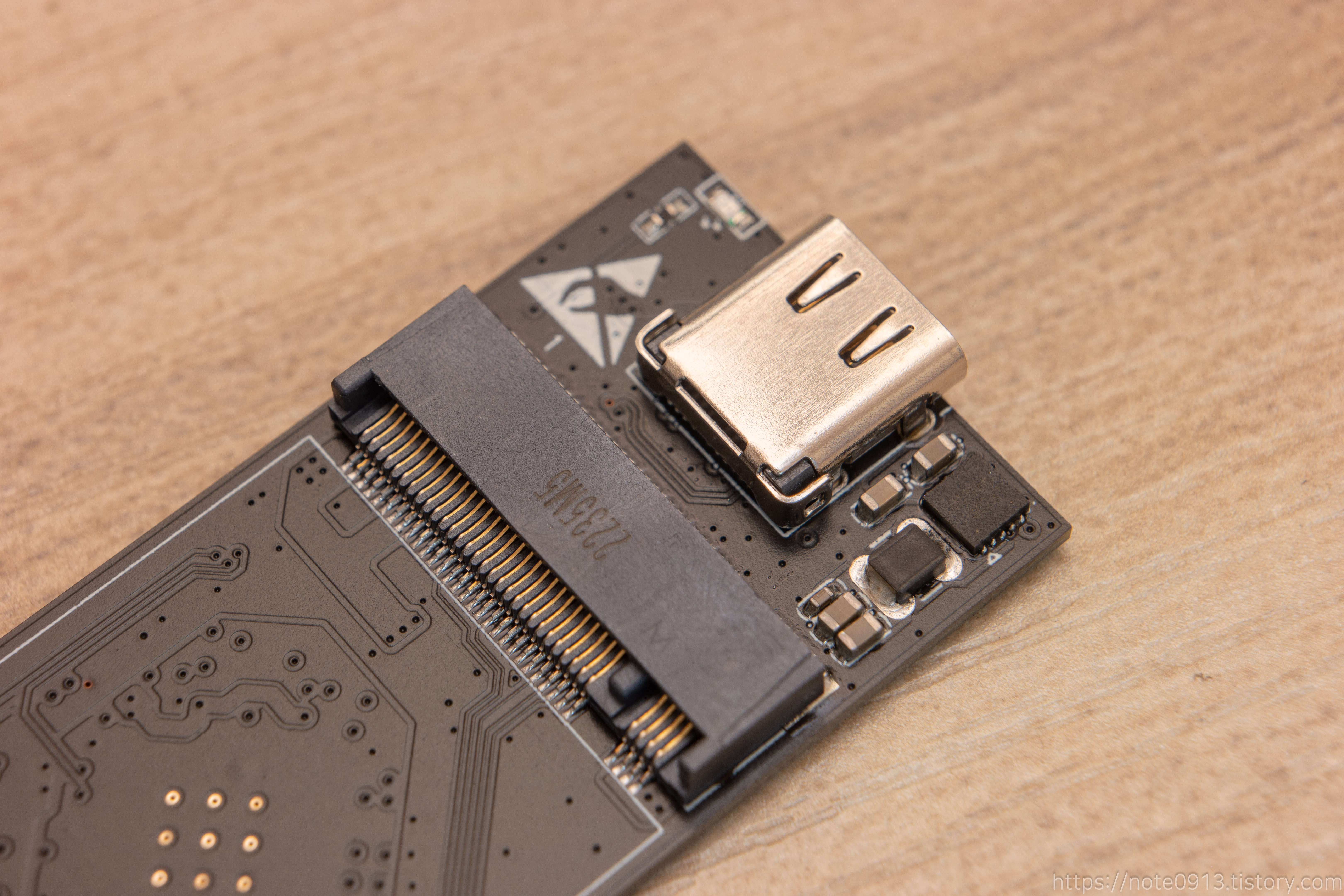

C타입 포트 부분과 M.2 소켓 부분

C타입 포트와 M,2 소켓 부분입니다.

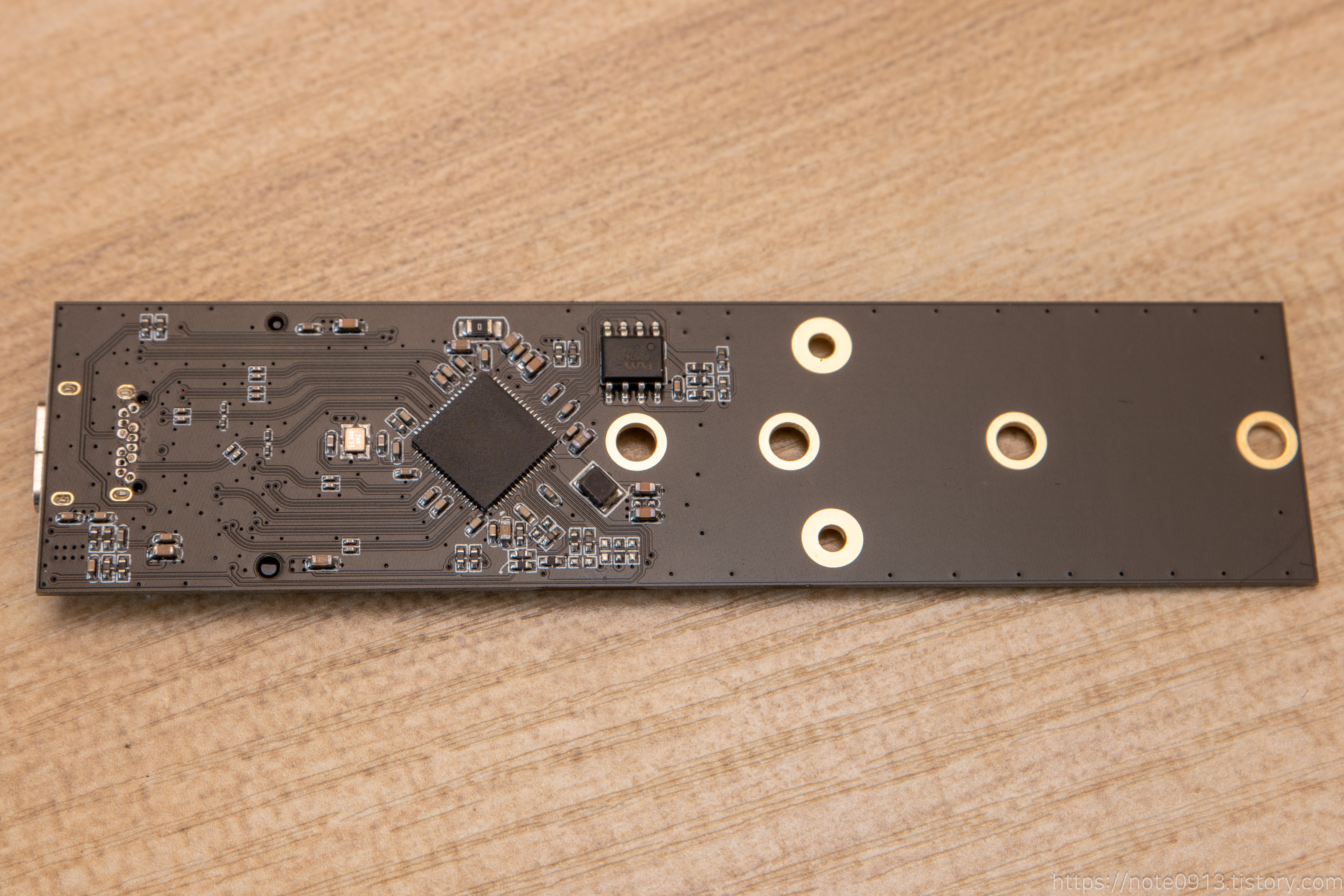

기판 뒷면

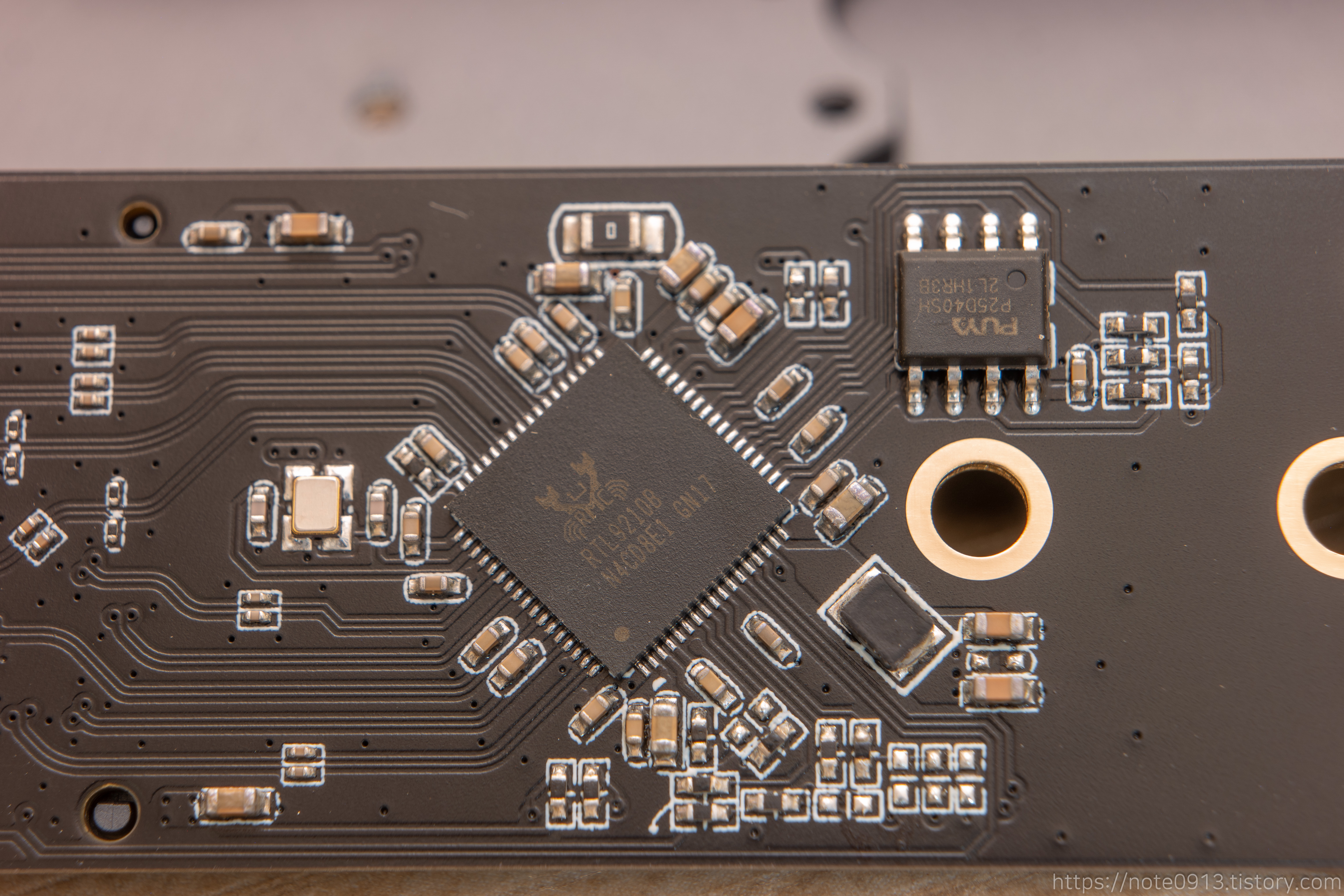

기판 뒷면에는 컨트롤러와 롬칩등이 보이네요.

칩셋

컨트롤러 칩셋은 RTL9210B입니다. 이 RTL9210B 칩셋은 M.2 SATA 와 NVMe 프로토콜 둘 다 지원합니다.

둘 다 지원하기 때문에 SATA 방식 SSD나 NVMe SSD 둘 다 사용할 수 있습니다. 단 SATA 방식은 M.2 단자에 M키가 뚫린 것만 가능하다고 합니다.



EEPROM

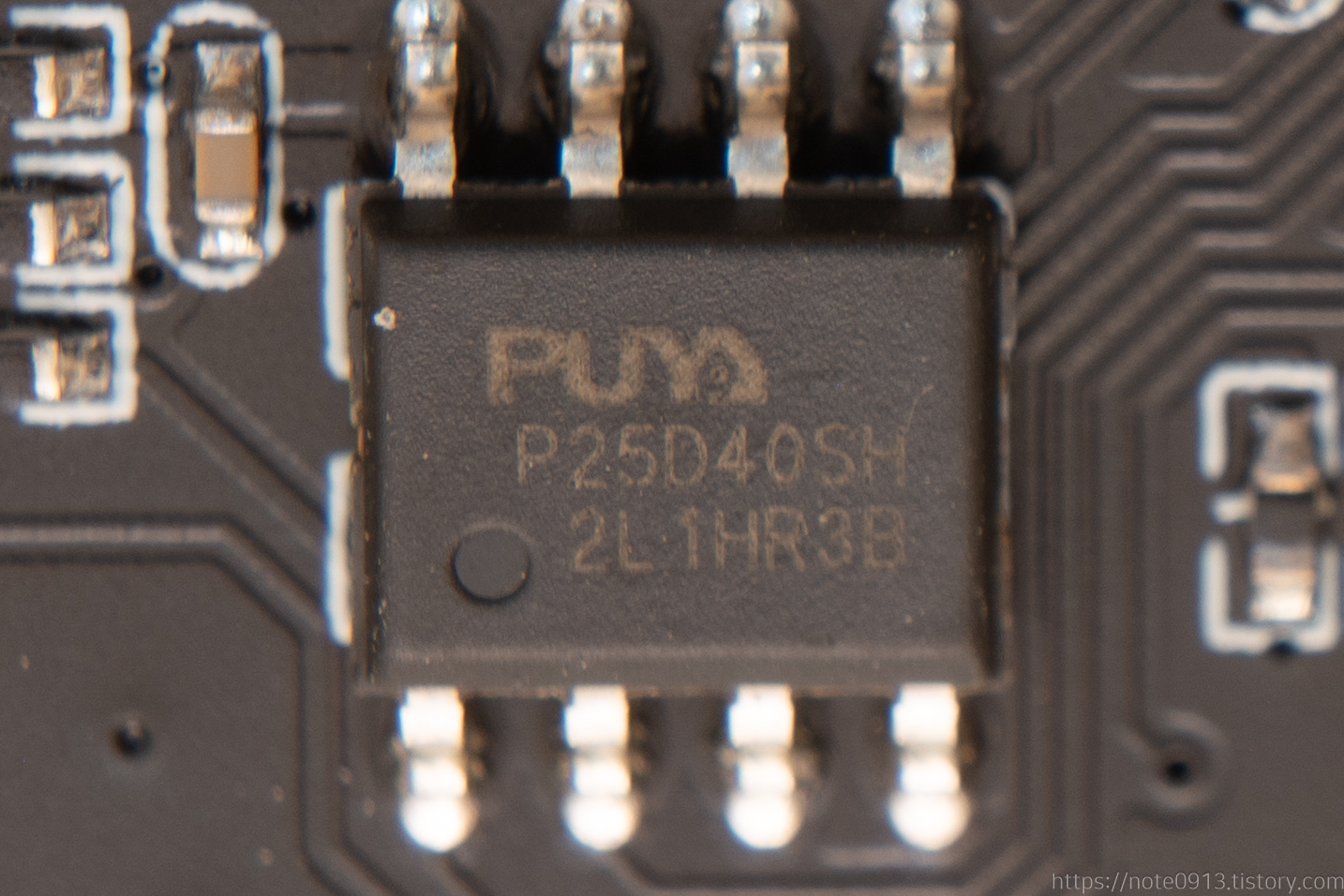

펌웨어가 저장되는 EEPROM은 SOP8 타입, PUYA의 P25D40SH 가 사용되었습니다. 검색해보니 512KB / 4Mib 용량을 가진 SPI EEPROM이네요.

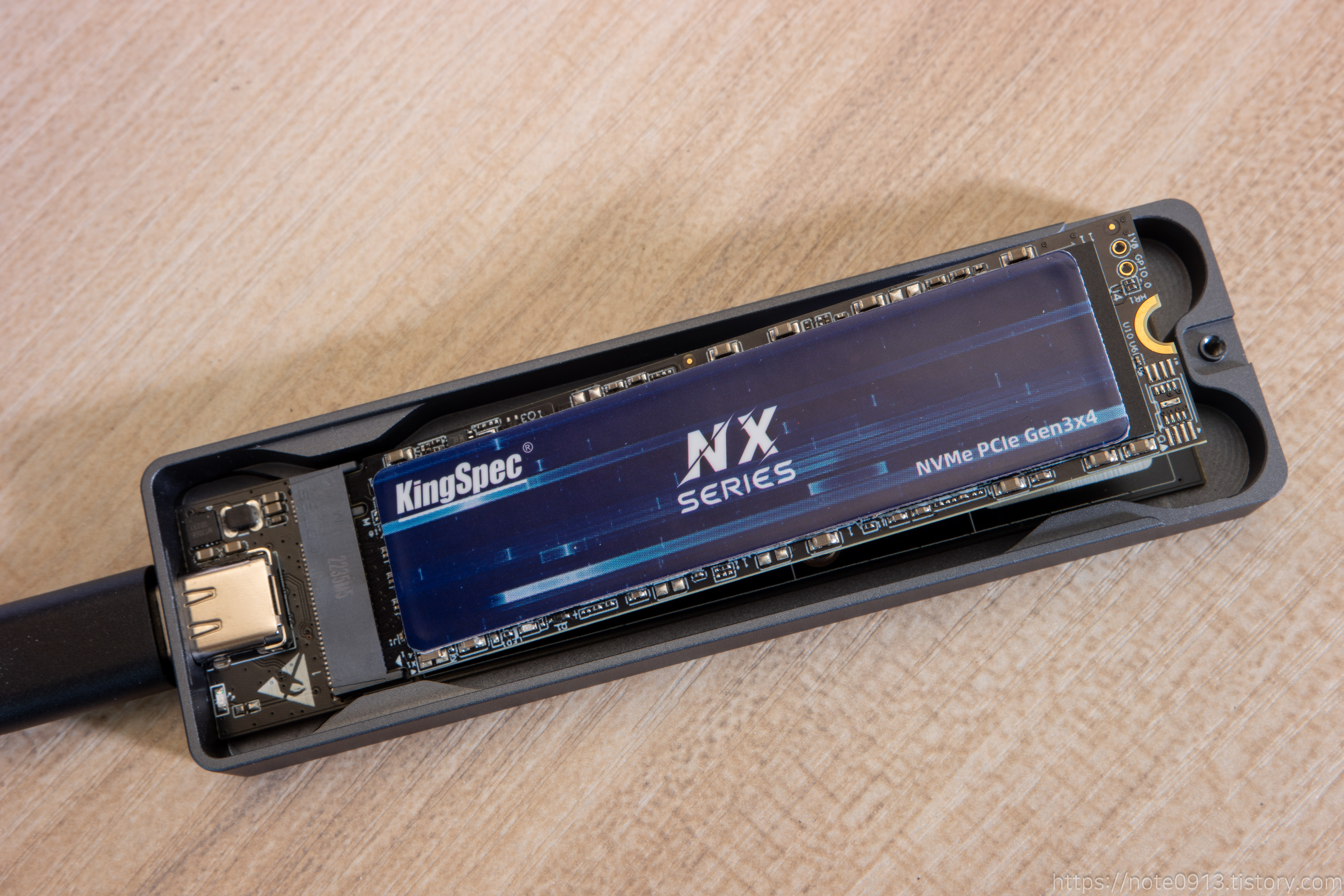

SSD 장착

M.2 NVMe SSD 장착

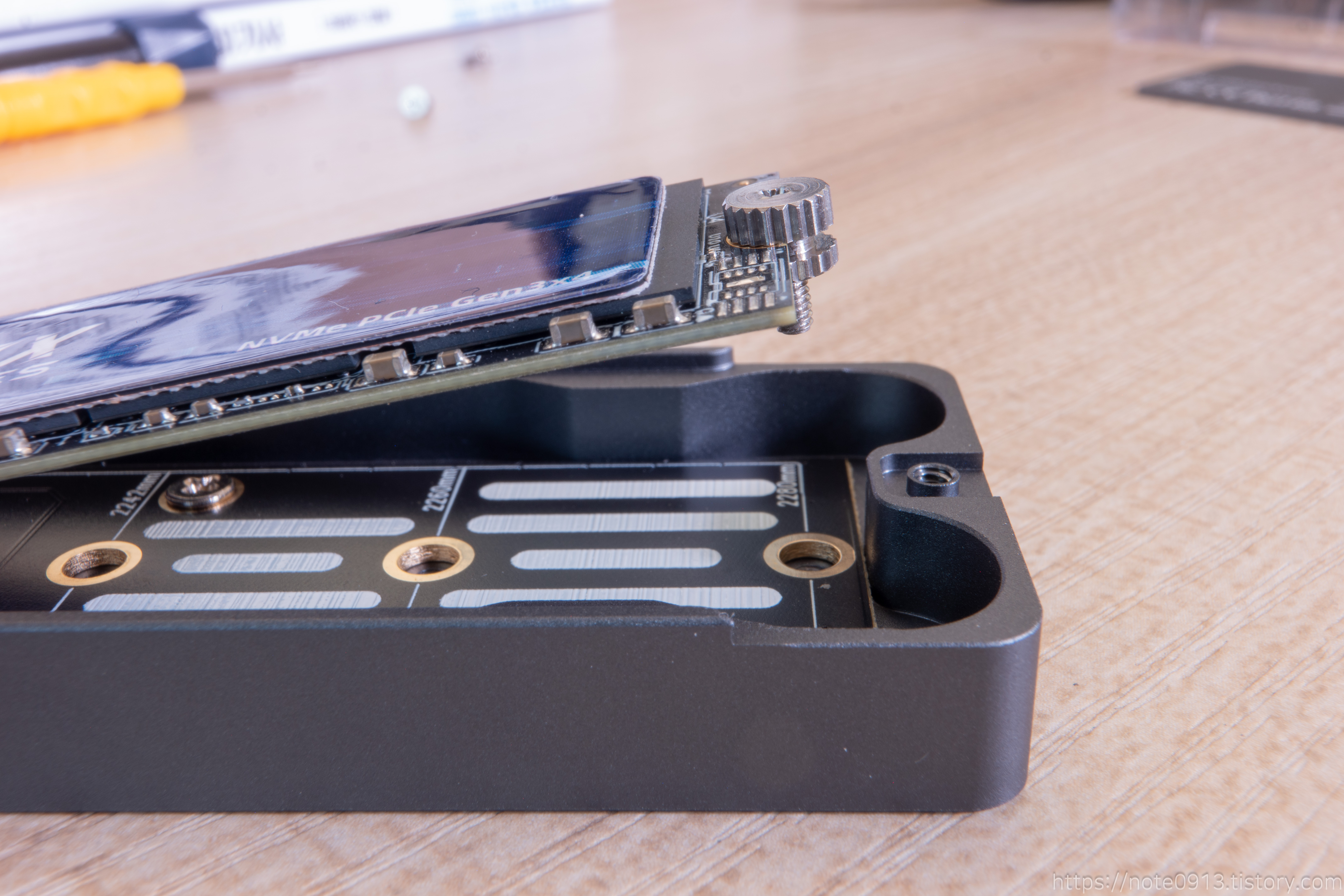

SSD 장착은 컴퓨터에 장착하는 것처럼 하면 됩니다. 다만 나사가 나사 중간에 홈이 있는 나사라 위 사진처럼 나사 홈에 SSD를 끼운 후 조립하는게 약간 다르네요.



PC 연결

PC 연결

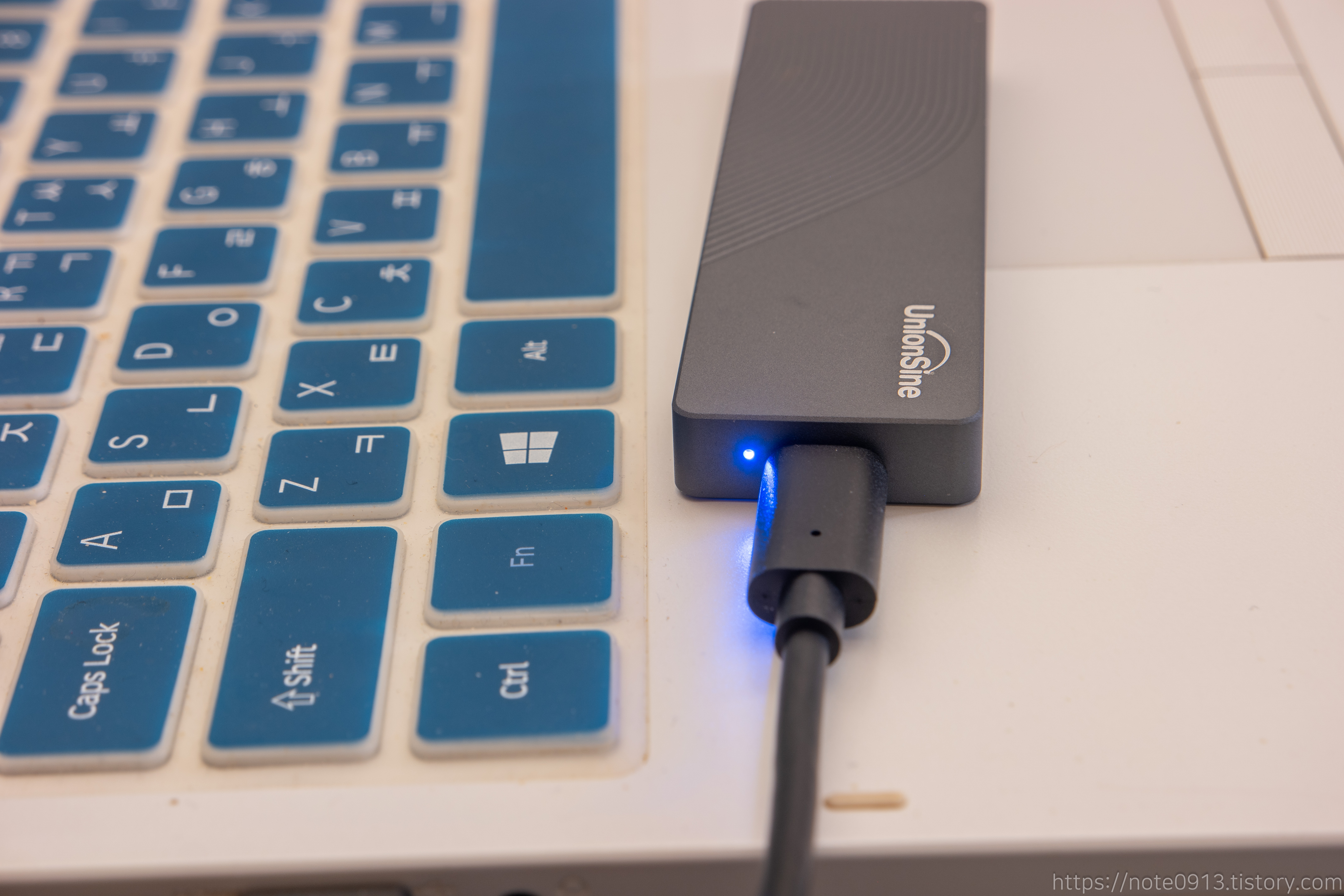

PC에 연결하면 파란색 LED가 들어옵니다.

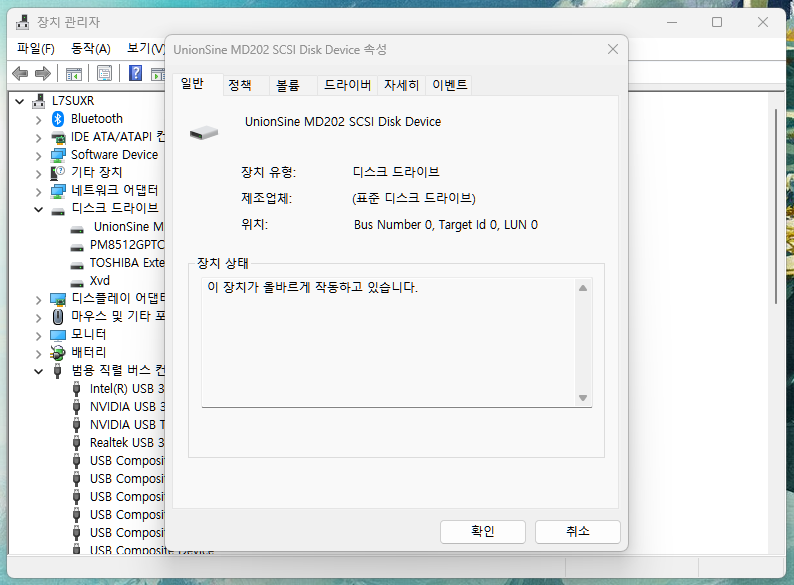

장치관리자 확인

장치관리자로 확인하니 UnionSine MD202 SCSI Disk Device로 표시됩니다.

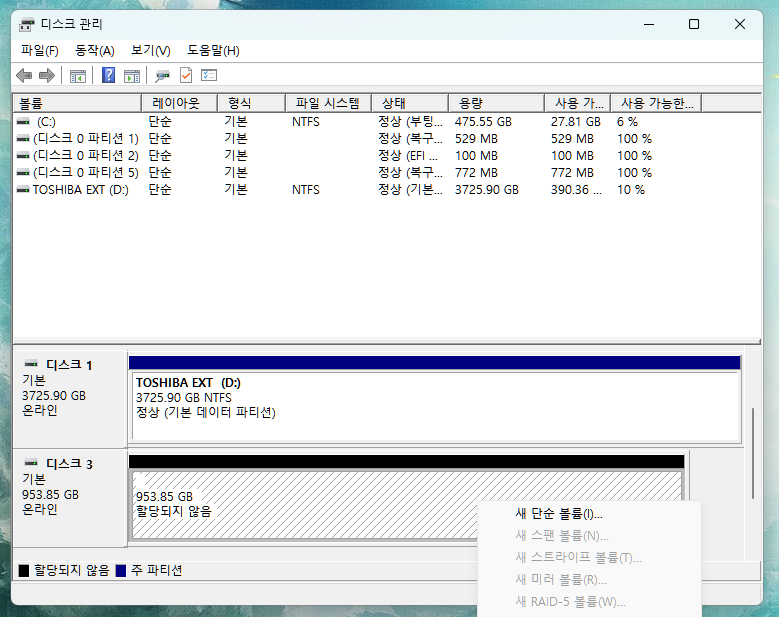

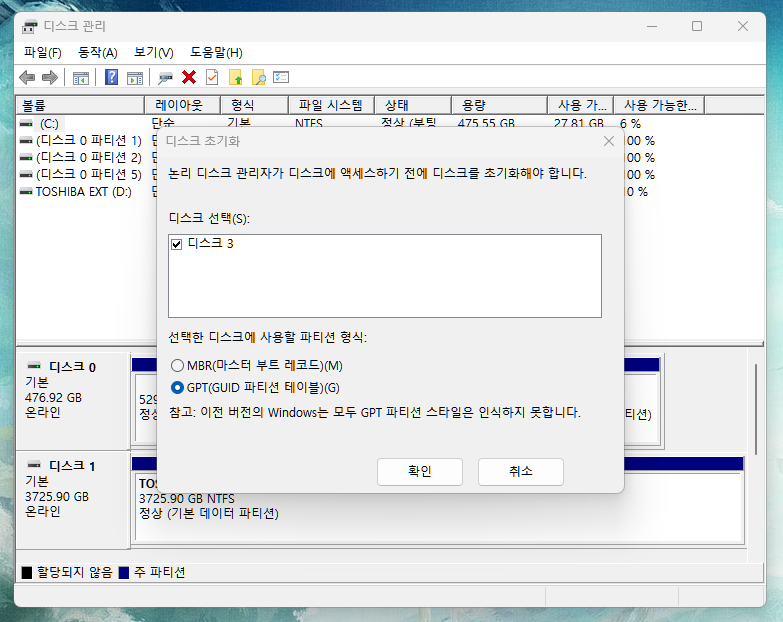

새 SSD를 장착했으면 디스크 관리(Diskmgmt.msc)에서 디스크 초기화를 진행해야 합니다.

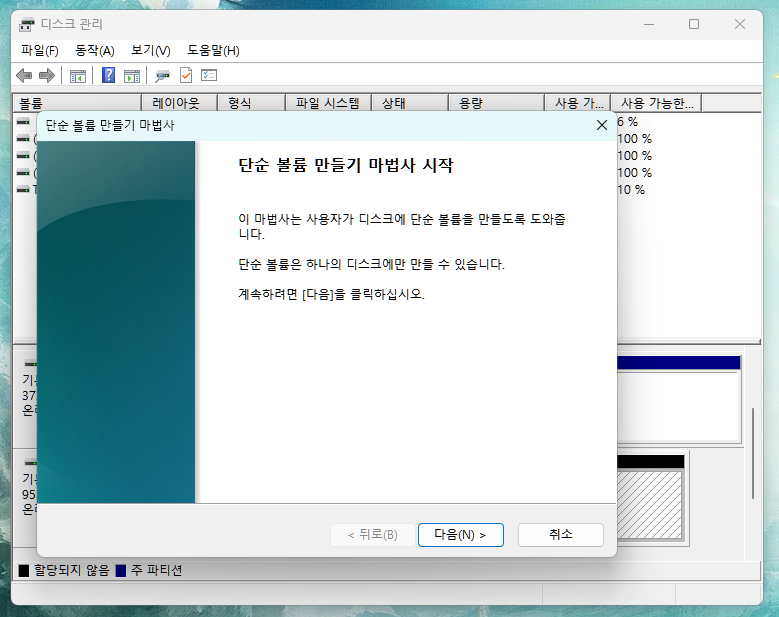

새 단순 볼륨 생성

디스크 초기화를 한 후에 새 단순 볼륨을 클릭해 새로운 파티션을 만들면 SSD를 사용할 수 있습니다.



속도 측정 USB 3.2 Gen 1x1 5Gbps( = USB 3.0 = USB 3.1 Gen1 )

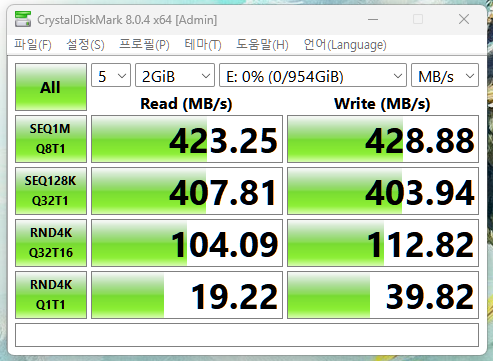

5Gbps로 연결했을 때 속도

USB 3,2 Gen 1으로 연결했을 때 속도입니다. USB 3.2 Gen 1의 통신속도는 5Gbps이니 이를 기가바이트(GB)로 변환하면 5 / 8 = 0.625GBps 이고 메가바이트(MB)로 바꾸면 0.625 * 1000 = 625Mbps = 625MB/S 가 됩니다.

USB 3,2 Gen 1 으로 연결했을 때에는 5Gbps 속도를 거의 다 사용하는 것으로 보이네요.

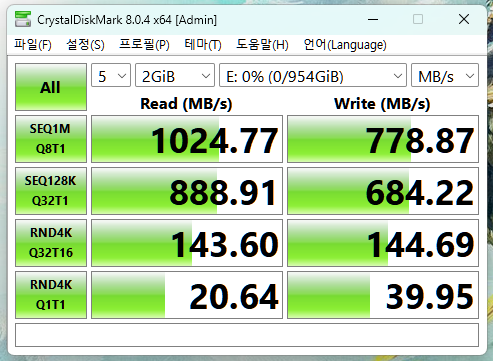

속도 측정 USB 3.2 Gen 2x1 5Gbps( = USB 3.1 Gen2 )

USB 3.2 Gen 2 10Gbps 로 연결했을 때 속도입니다. 최대 통신속도가 10Gbps이니까 마찬가지로 MB/S로 바꾸면 최대 1250MB/S 까지 나올 수 있습니다.



순차읽기 속도가 1024MB/S = 1GB/S로 나오는걸 보니  10Gbps 속도를 거의 다 사용하는 것을 확인 할 수 있습니다.



현재 사용중인 컴퓨터가 이상한건지 모르겠지만 이상한 점이 하나 있습니다. 컴퓨터에 USB 3.2 Gen 2를 지원하는 단자가 C 타입 포트가 하나 있는데 C to C 케이블로는 10Gbps로 연결이 잘 되지만 USB A to C 케이블로 10Gbps를 지원하는 A to C 변환 젠더를 연결하면 5Gbps로만 연결이 됩니다. (다른 케이블도 마찬가지)



이게 USB 3.2 Gen 2를 지원하는 컴퓨터가 하나밖에 없어서 이 컴퓨터에서만 이러는건지 확인을 할 수가 없네요.



어쨌든 10Gbps로 연결되면 속도도 끝까지 나와주고 전부 알루미늄이라서 나름 마음에 드네요.
