고장난 오디언트 EVO4 오디오 인터페이스 구입 및 수리를 위한 사전준비 (Audient EVO4)

오디오 인터페이스를 구매했습니다. 중고로요. 구입한 오디오 인터페이스는 Audient EVO4 라는 제품입니다. 오디언트 EVO4 오인페는 루프백도 지원하고 성능도 나쁘지 않아서 구매해볼까 생각 중이였는데 고장난 EVO4를 중고로 판매를 하고 있었습니다.

고장난 부분은 중앙의 노브가 동작하지 않는 고장인데 이걸 살까말까 하다가 왠지 고칠 수 있을 것 같아서 결국 구매해버렸습니다.

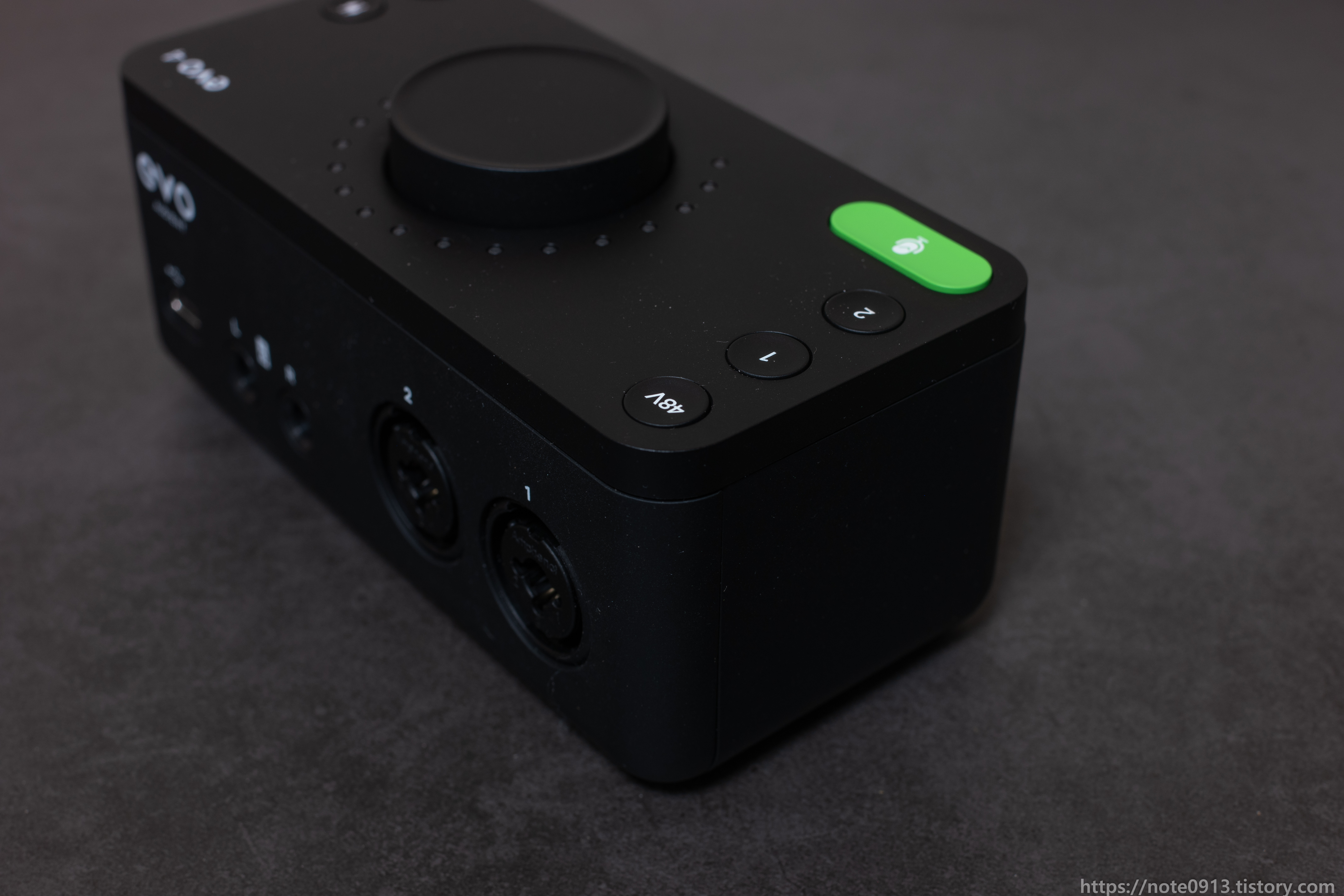

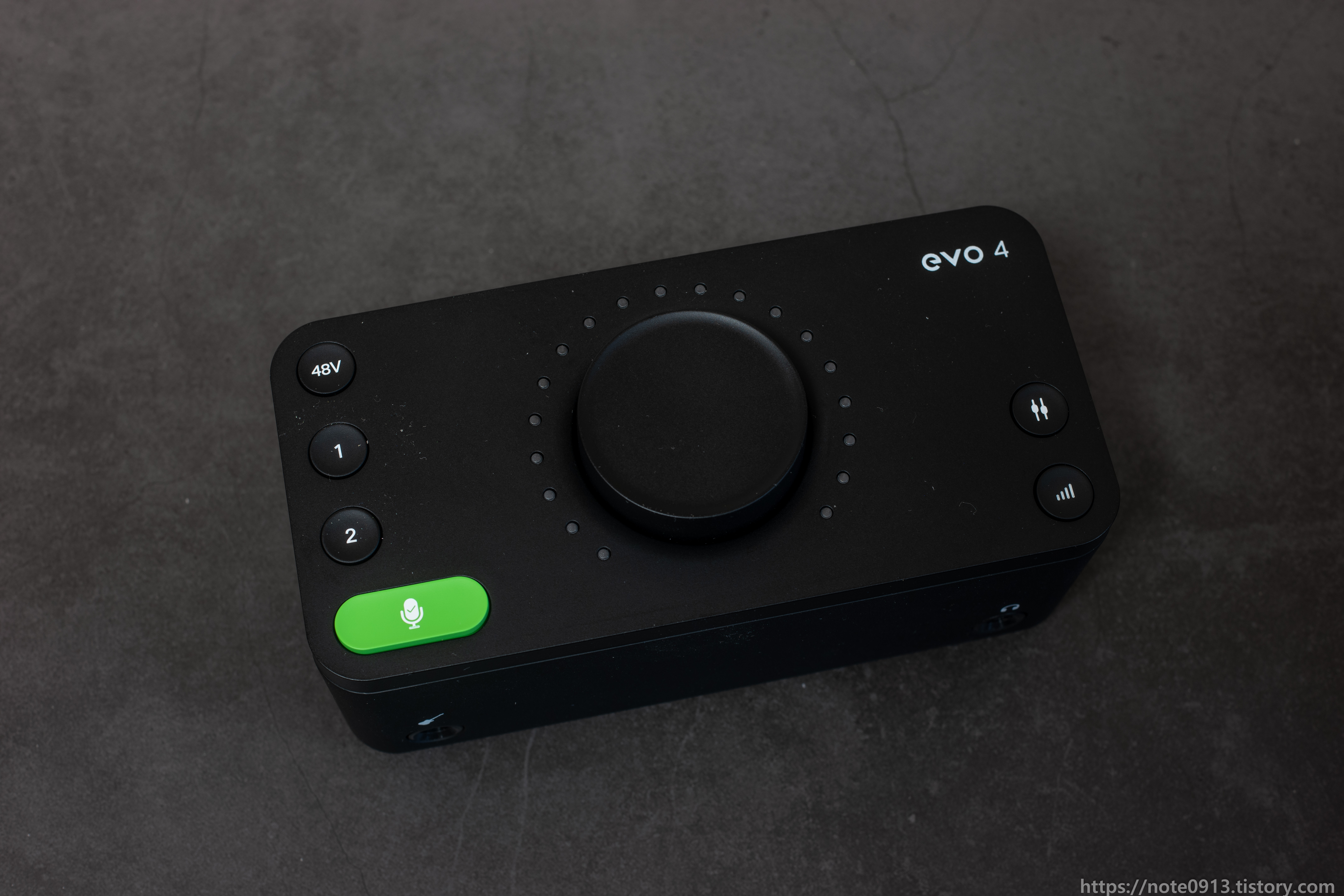

EVO4 외관

EVO4 외관

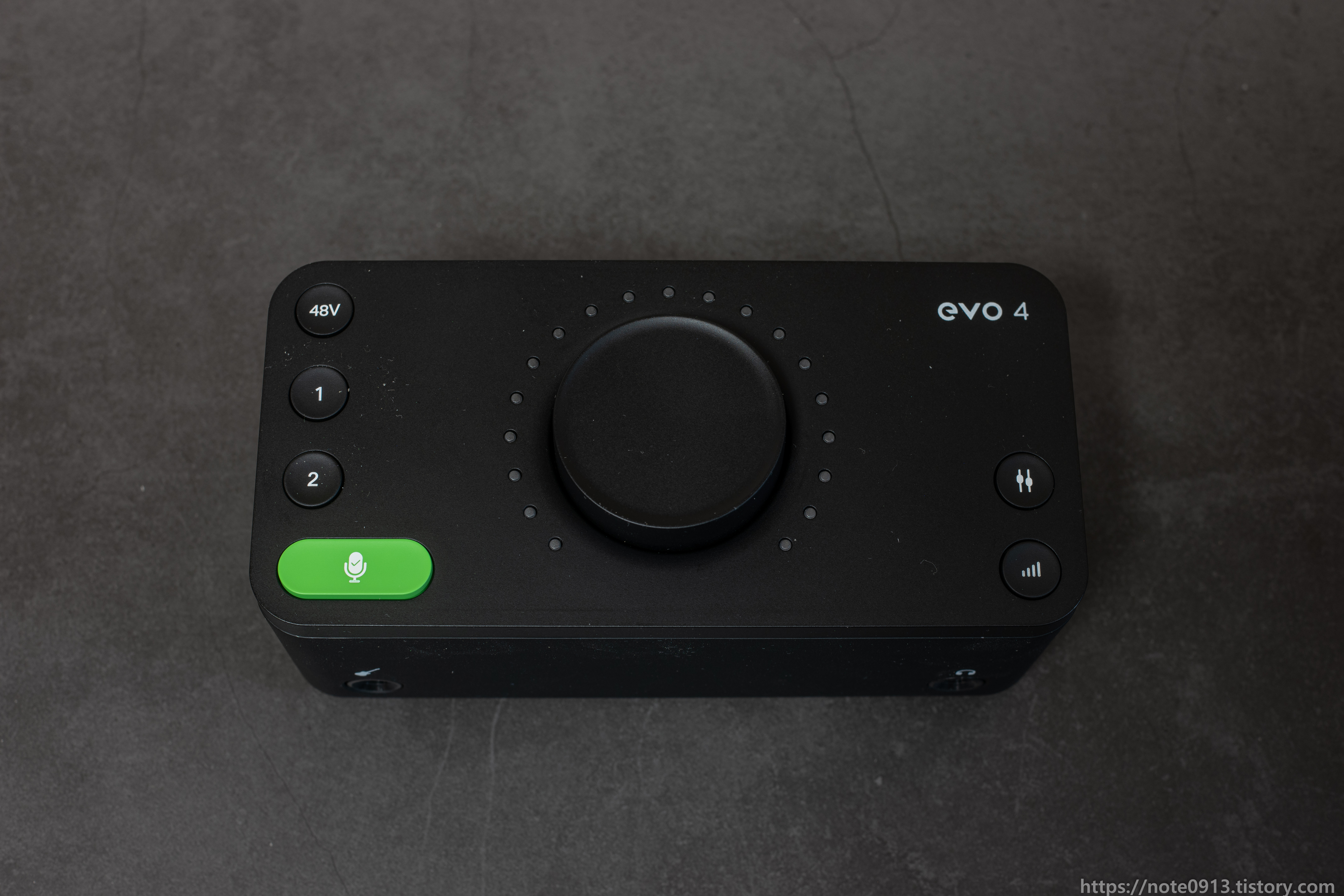

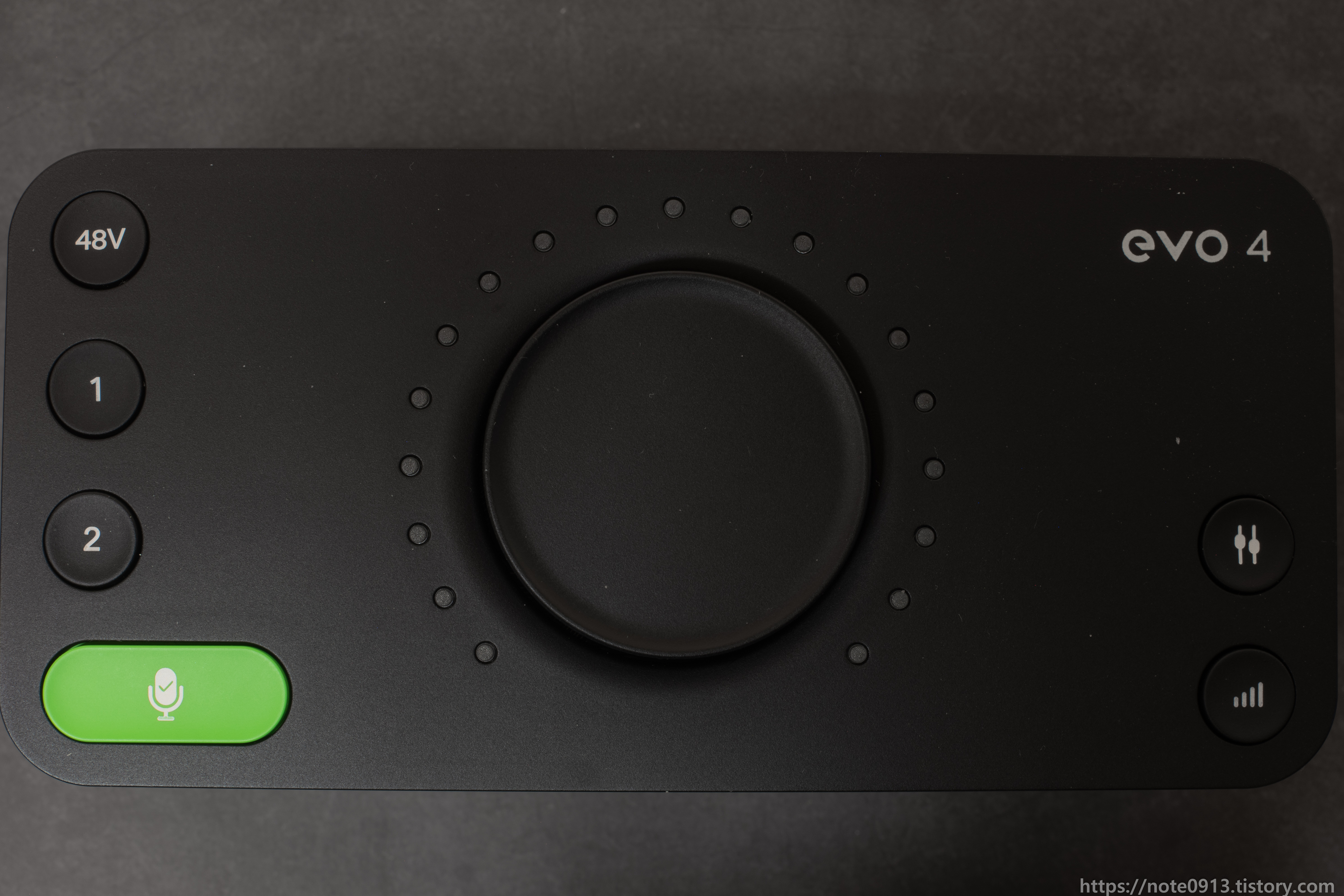

EVO4 윗면



EVO4 외관입니다. 외관은 플라스틱이지만 깔끔한 디자인에 가운데 커다란 노브가 마음에 듭니다. 장점이자 단점인 저 중앙의 커다란 노브로 볼륨도 조절하고, 입력 게인도 조절합니다.

EVO4의 특징으로 초록색의 스마트 게인 버튼을 누르면 자동으로 입력게인을 조절해준다는 특징이 있습니다.



저 큼지막한 노브 하나만 있어서 디자인은 깔끔하지만 단점으로는 저거 하나만으로 모든 것을 컨트롤하기때문에 불편한 점이 있습니다.

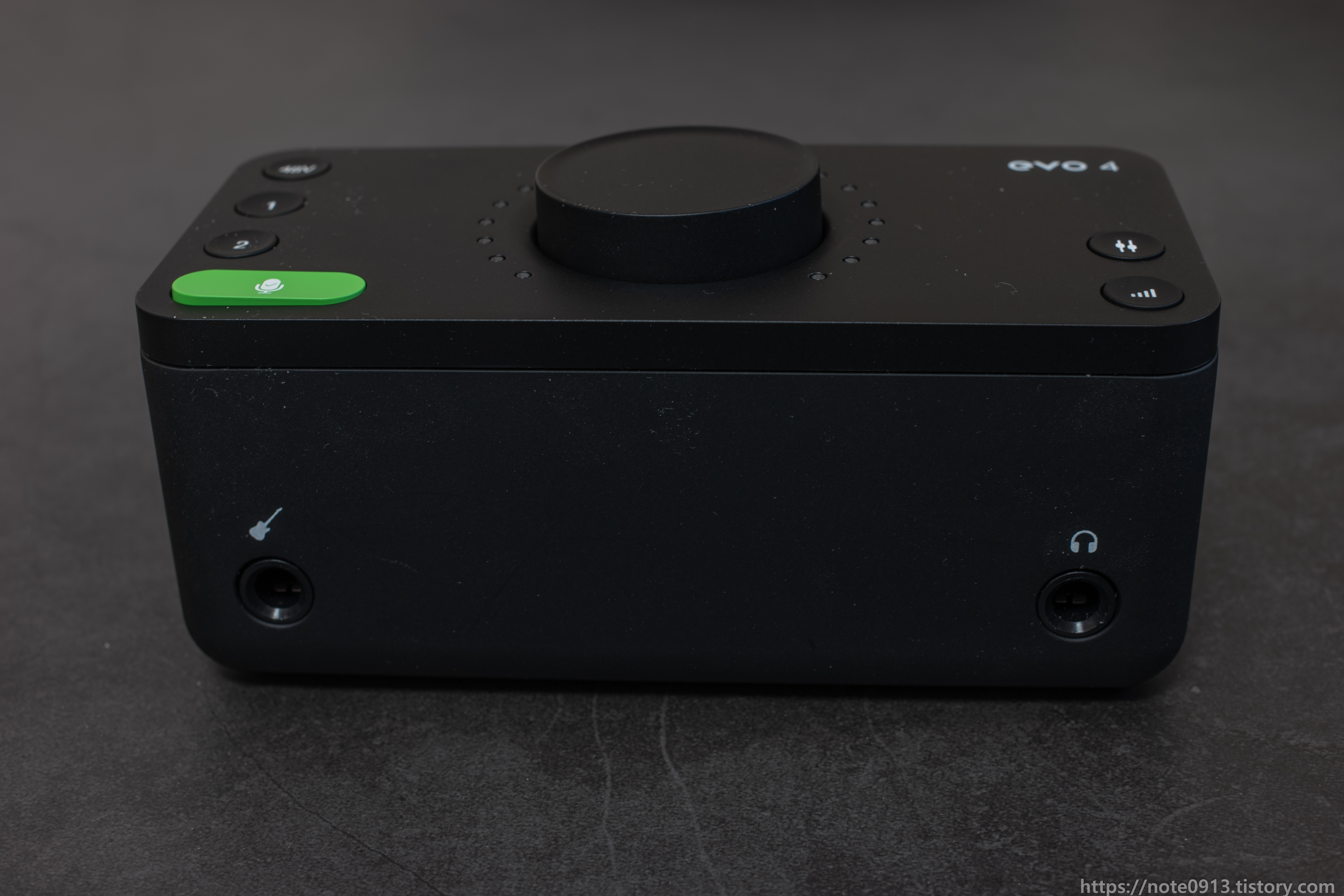

EVO4 전면부

전면부에는 일렉기타와 같은 고임피던스 같은 입력을 위한 6.35mm(1/4") Hi-Z 입력단자와 헤드폰 출력 단자가 있습니다.

EVO4 후면부

후면에는 USB Type C 포트와 스피커 출력을 위한 TRS 출력단자, 마이크나 라인입력을 받기 위한 XLR 콤보 단자 2개가 있습니다.



EVO4 옆면

옆면은 아무것도 없네요.

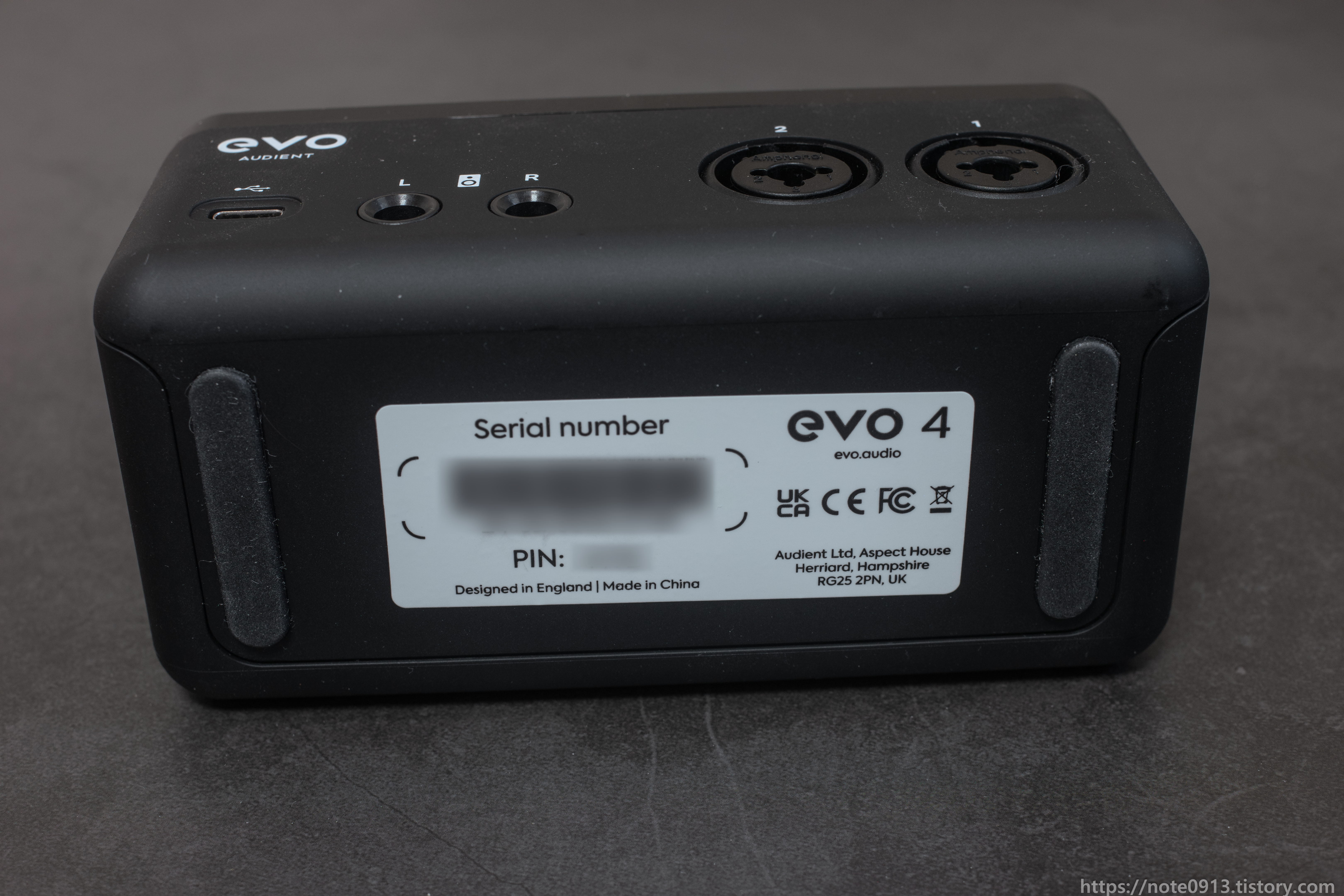

EVO4 밑면

아래쪽에는 고무발판 2개랑 시리얼 번호가 적혀있는 스티커가 붙어있습니다.



고장난 부분

고장난 다이얼

고장난 부분은 저 노브로 돌려도 아무 반응이 없습니다. 물론 노브가 고장나도 EVO4는 디지털 방식이라서 컴퓨터에서 EVO 컨트롤 앱으로 거의 다 조정할 수는 있는데 그래도 직접 노브를 돌려서 하는 것보다는 불편하긴 합니다.

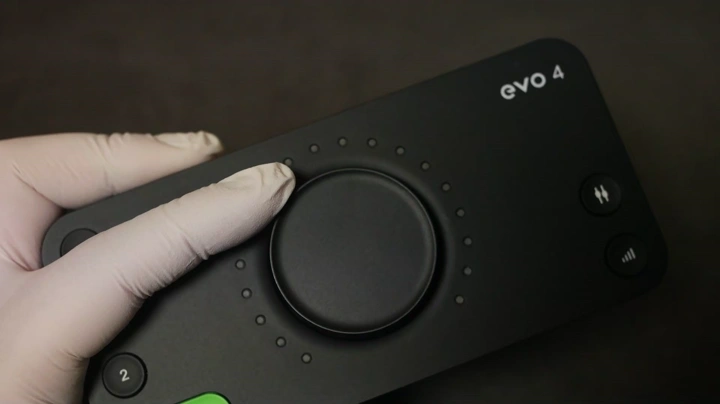

노브 돌리기

노브를 돌려보면 걸리는 느낌없이 그냥 빙글빙글 저항없이 돌아갑니다. 로터리 엔코더를 사용하는데 보통 저렇게 저항없이 돌아간다는 것은 로터리 엔코더가 고장난 경우입니다. 걸림없이 돌아가는 로터리엔코더도 있지만 그건 잘 쓰이지 않기 때문에 저렇게 돌아가면 보통은 고장입니다.

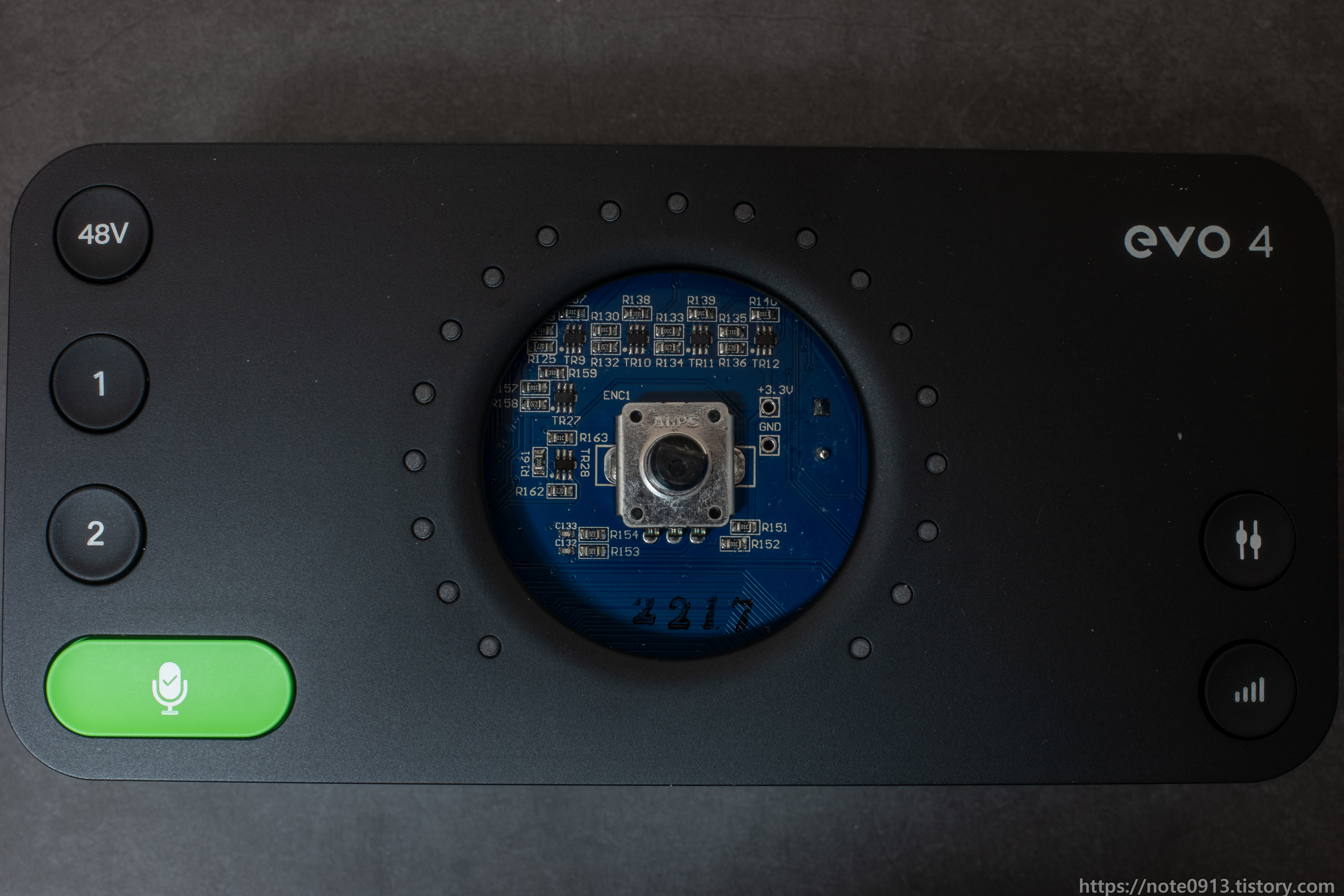

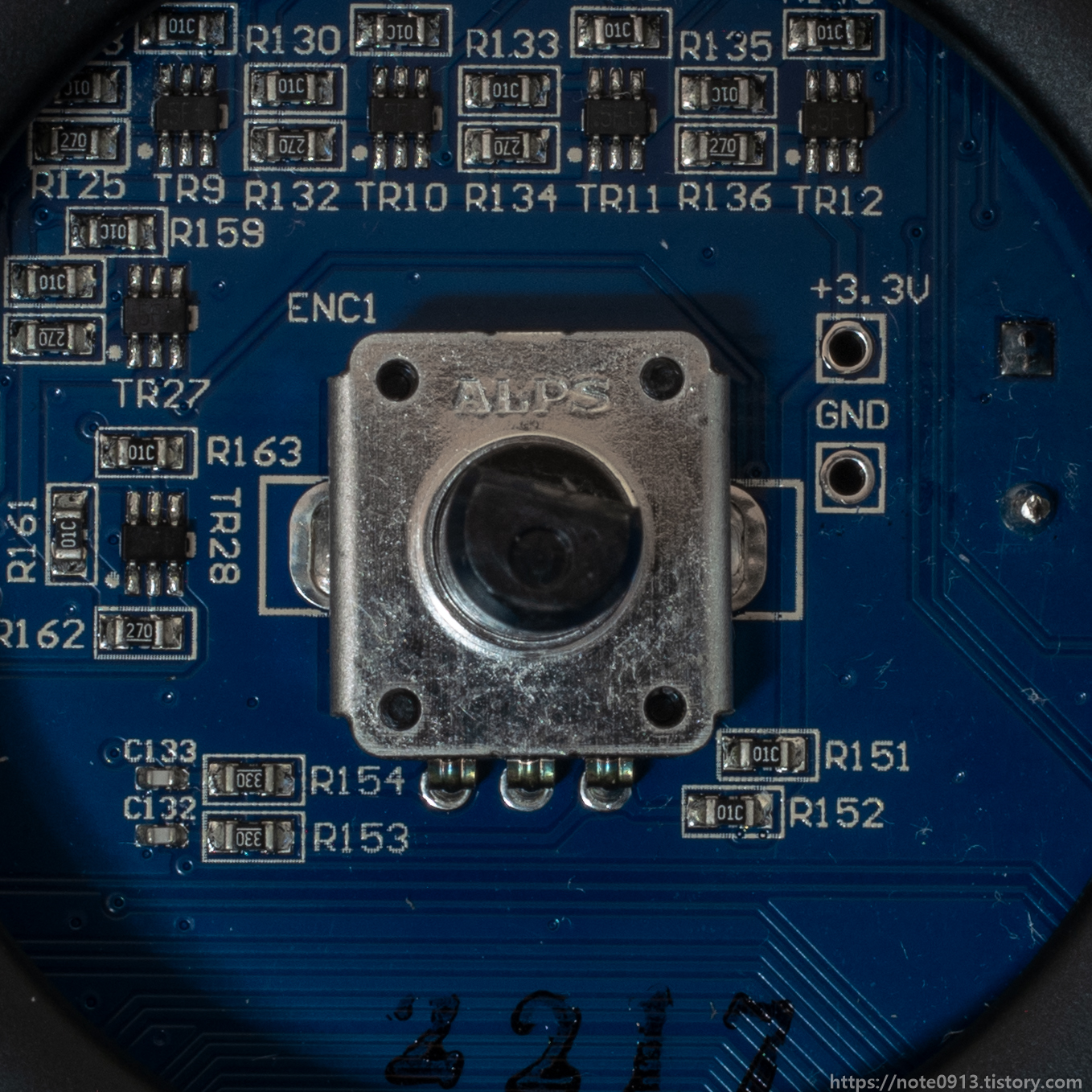

EVO4 로터리 엔코더



노브들 들어내면 안쪽에 EVO4에 사용된 로터리 엔코더가 보입니다. 로터리 엔코더라고 하면 생소한 부품처럼 들릴 수도 있는데 사실 우리가 매일 쓰고 있는 부품입니다. 대표적으로 마우스 휠이 로터리 엔코더의 한 종류입니다.



중고로 구입하기전에 EVO4 분해 사진이랑 부품정보를 찾아보려고 했는데 유튜브, 구글을 찾아봐도 저기 윗판만 분해한 사진만 있지 로터리 엔코더 관련 정보나 사진은 하나도 없더라고요.

로터리 엔코더를 보아하니 ALPS 글자가 있고, 3핀짜리 로터리 엔코더입니다.

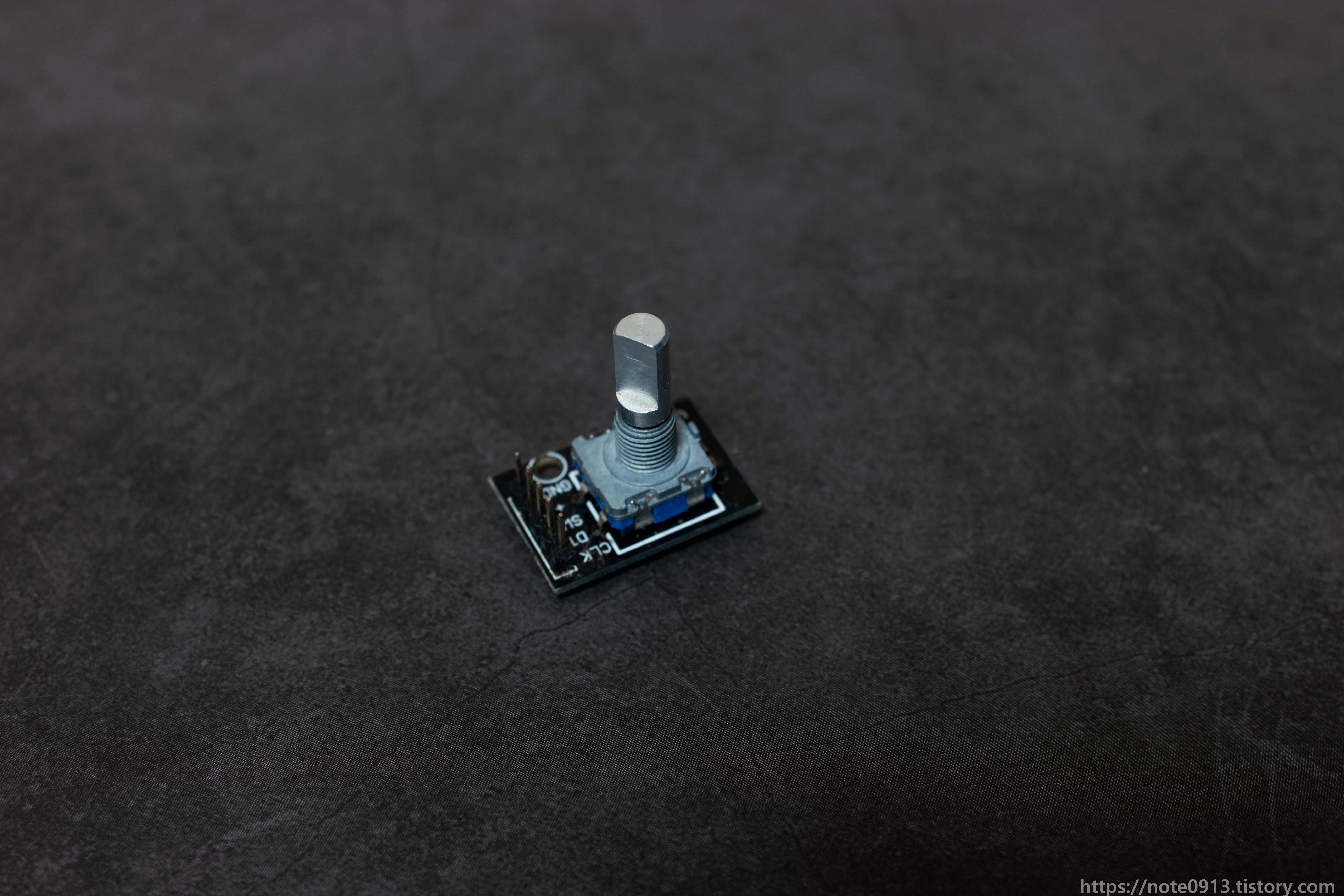

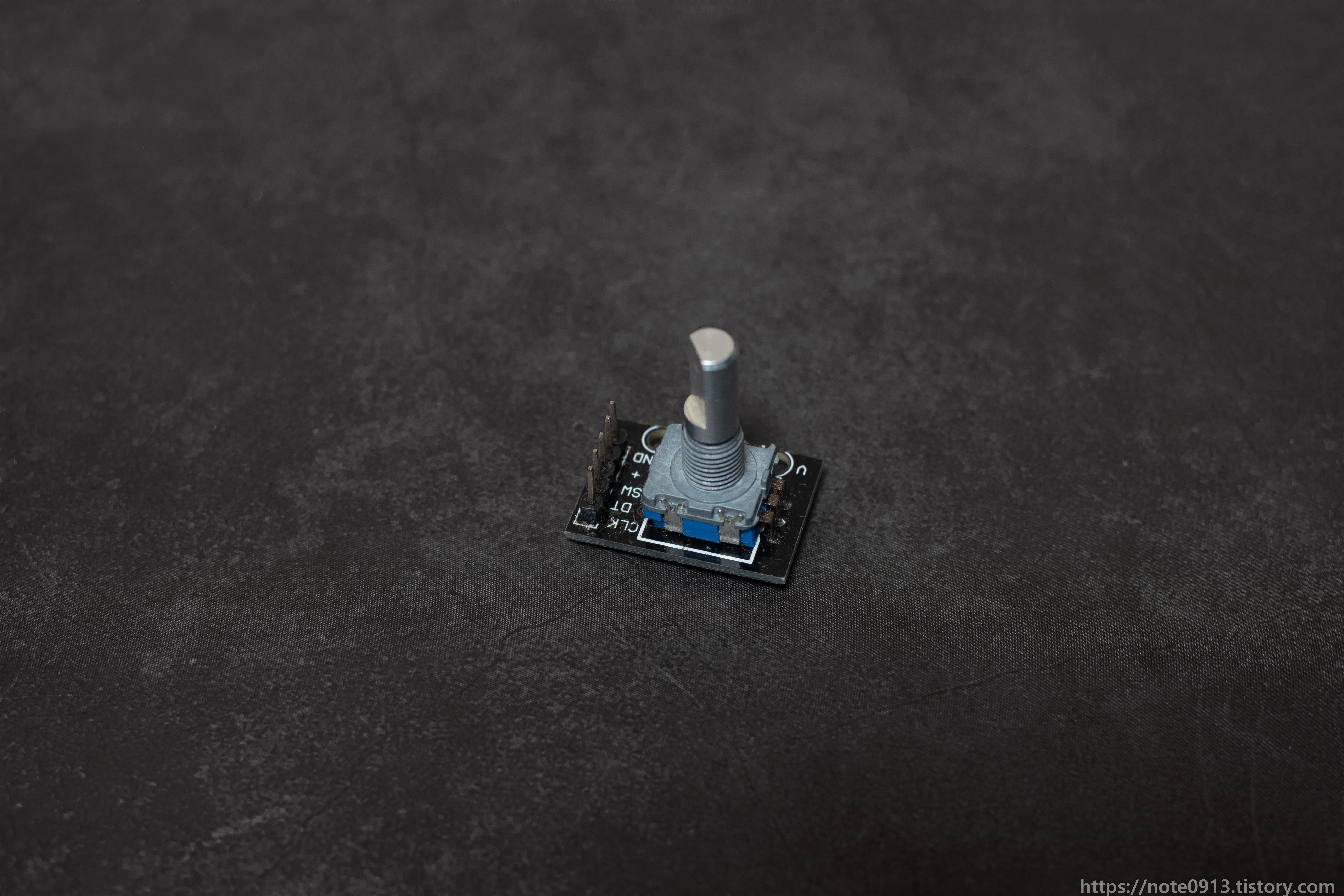

클릭기능이 있는 로터리 엔코더



위 사진은 제가 가지고 있는 로터리 엔코더 중에 하나입니다. 이 엔코더는 클릭기능을 가진 엔코더인데 핀이 5핀입니다. 3핀짜리 로터리엔코더는 클릭 스위치가 없는 로터리 엔코더인데 굳이 클릭 스위치가 없는 엔코더를 사용했는지 아쉽네요. 클릭기능이 있는 엔코더를 썼으면 노브를 좀더 다양하게 쓸 쑤 있을 것같은데 이 부분은 아쉽습니다.

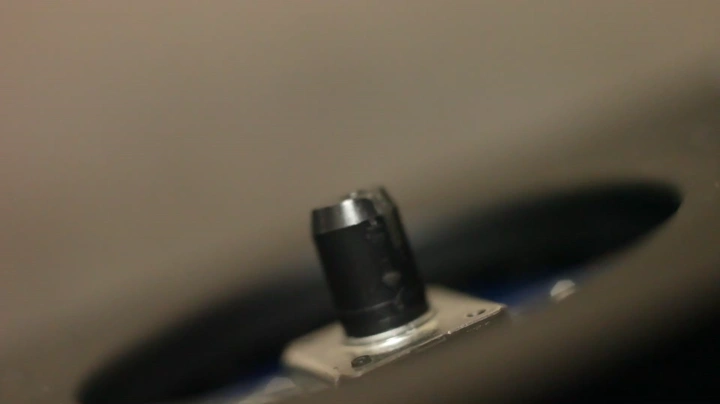

로터리 엔코더

고장난 로터리 엔코더를 만져보면 축이 위아래로 흔들립니다. 이건 내부에 축을 지지하는 부품이 부서져서 나타나는 증상입니다. 그래서 축을 들어올려서 돌려보면 정상적인 로터리 엔코더 처럼 드르륵하는 걸리는 느낌이 나면서 인식이 됩니다.



이 드르륵거리면서 걸리는 걸 영어로 detent라고 하는데 이걸 한바퀴돌아가는데 몇 번이나 걸리는지 세어보면 24번 걸립니다.

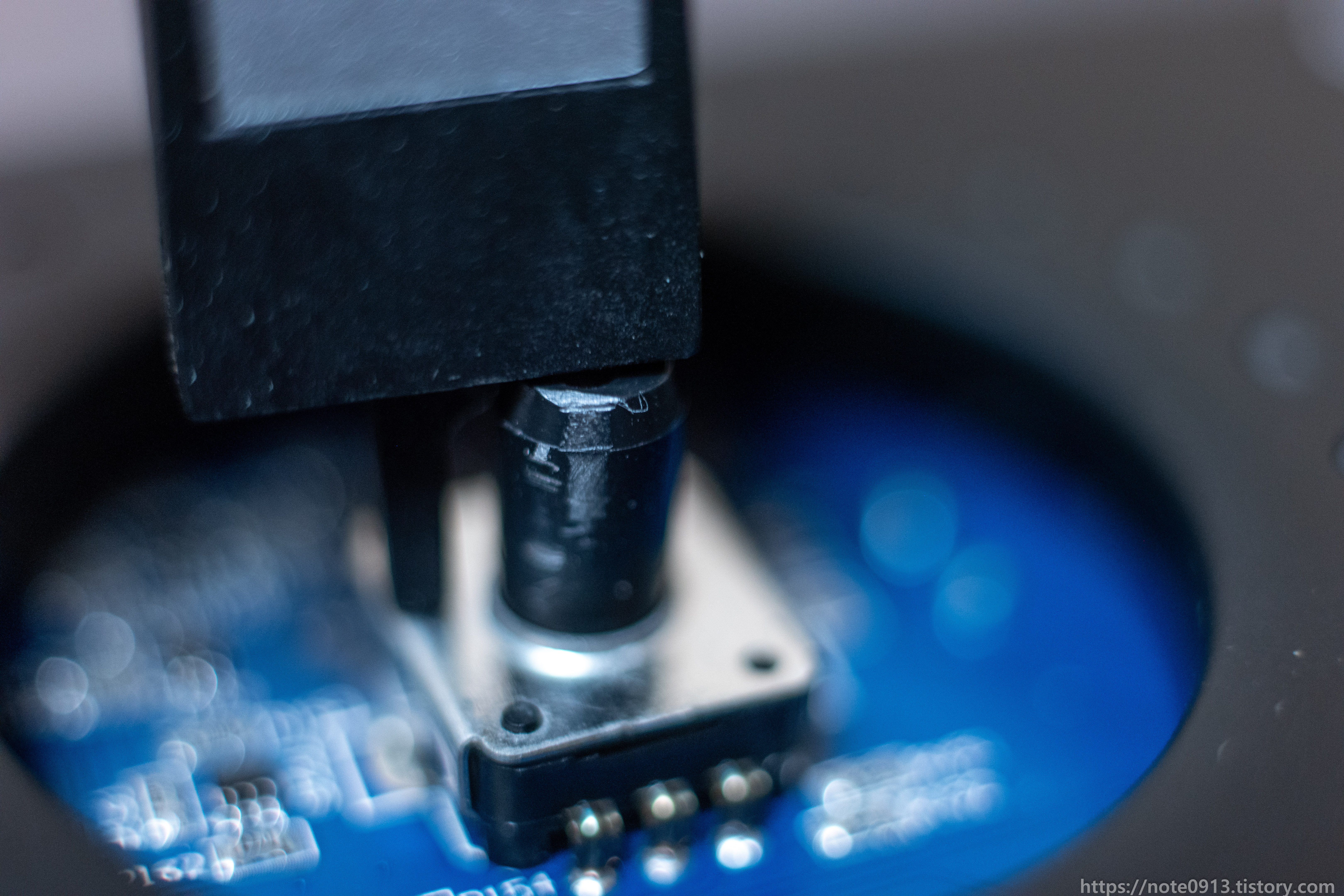

축 높이 재기

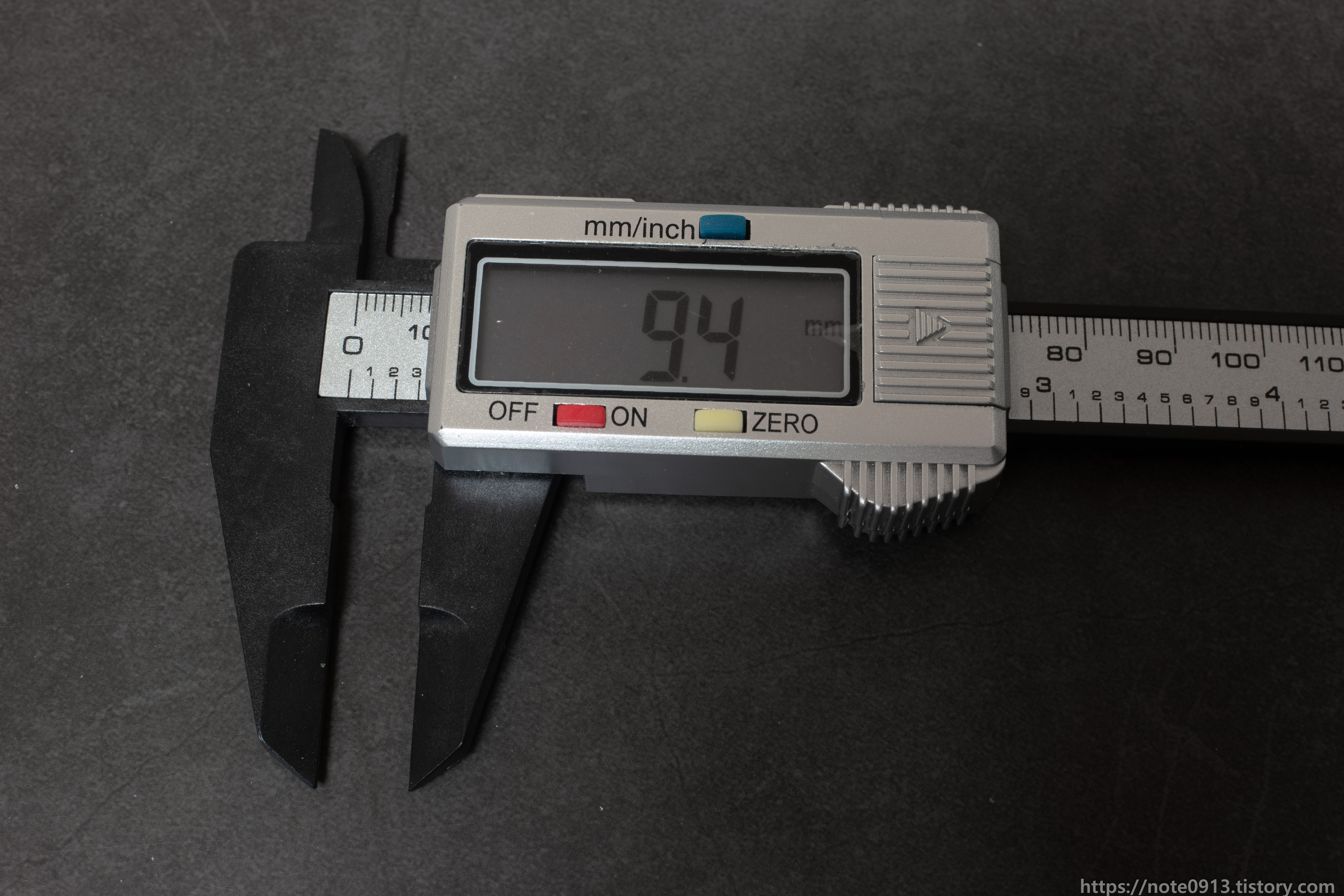

이번에는 축 높이를 재기위해 버니어 캘리퍼스로 높이를 재봤습니다.



축 높이

축높이를 재보니 9.4mm 가 나옵니다. 하지만 이 높이는 내부에 축을 지지하는 부품이 부숴져서 축이 안쪽으로 들어간 상태에서의 높이이고, 축을 들어올려서 측정하니 약 9.7mm 정도 나옵니다. 오차를 감안하면 EVO4에 사용된 로터리 엔코더의 축 높이는 10mm가 됩니다.



ALPS, 한바퀴 돌아가는데 24번 걸림, 축 높이 10mm 라는 정보를 토대로 로터리 엔코더를 찾아보면 됩니다.

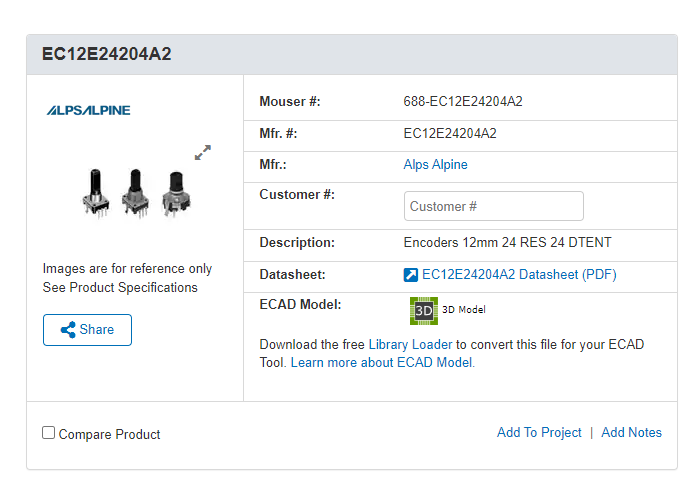

로터리 엔코더

https://www.mouser.kr/ProductDetail/Alps-Alpine/EC12E24204A2?qs=sGAEpiMZZMvy8cVzszrmR%2FKb0hvJH4FvFrhxSgtayfM%3D



부품을 찾아보니 이 로터리 엔코더가 EC12 시리즈의 로터리 엔코더라는 것을 알았습니다.

EC12E-1370769.pdf

0.77MB



▲EC12 데이터 시트

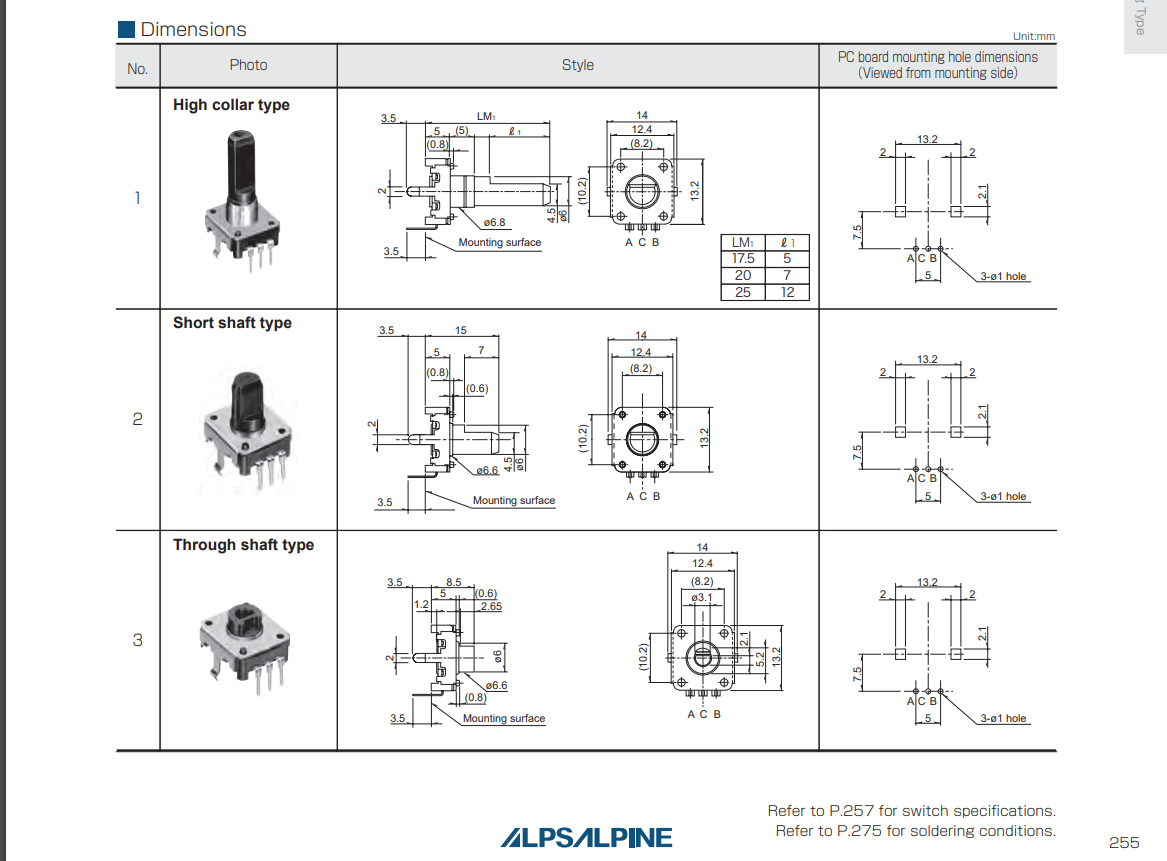

EC12 데이터 시트 일부

EC12 데이터 시트를 찾아보니 EVO4 사용된 부품이름은 EC12E24204A2 입니다.





https://s.click.aliexpress.com/e/_DCShUSn

https://ko.aliexpress.com/w/wholesale-EC12E24204A2.html?spm=a2g0o.home.search.0&aff_fcid=6c92a9958f684cf1a152c676fe77e290-1725779511936-07617-_DCShUSn&tt=CPS_NORMAL&aff_fsk=_DCShUSn&aff_platform=portals-tool&sk=_DCShUSn&aff_trace_key=6c92a9958f684cf1a152c676fe77e290-1725779511936-07617-_DCShUSn&terminal_id=a548d81e8e3b49aebe62948be63f22b9

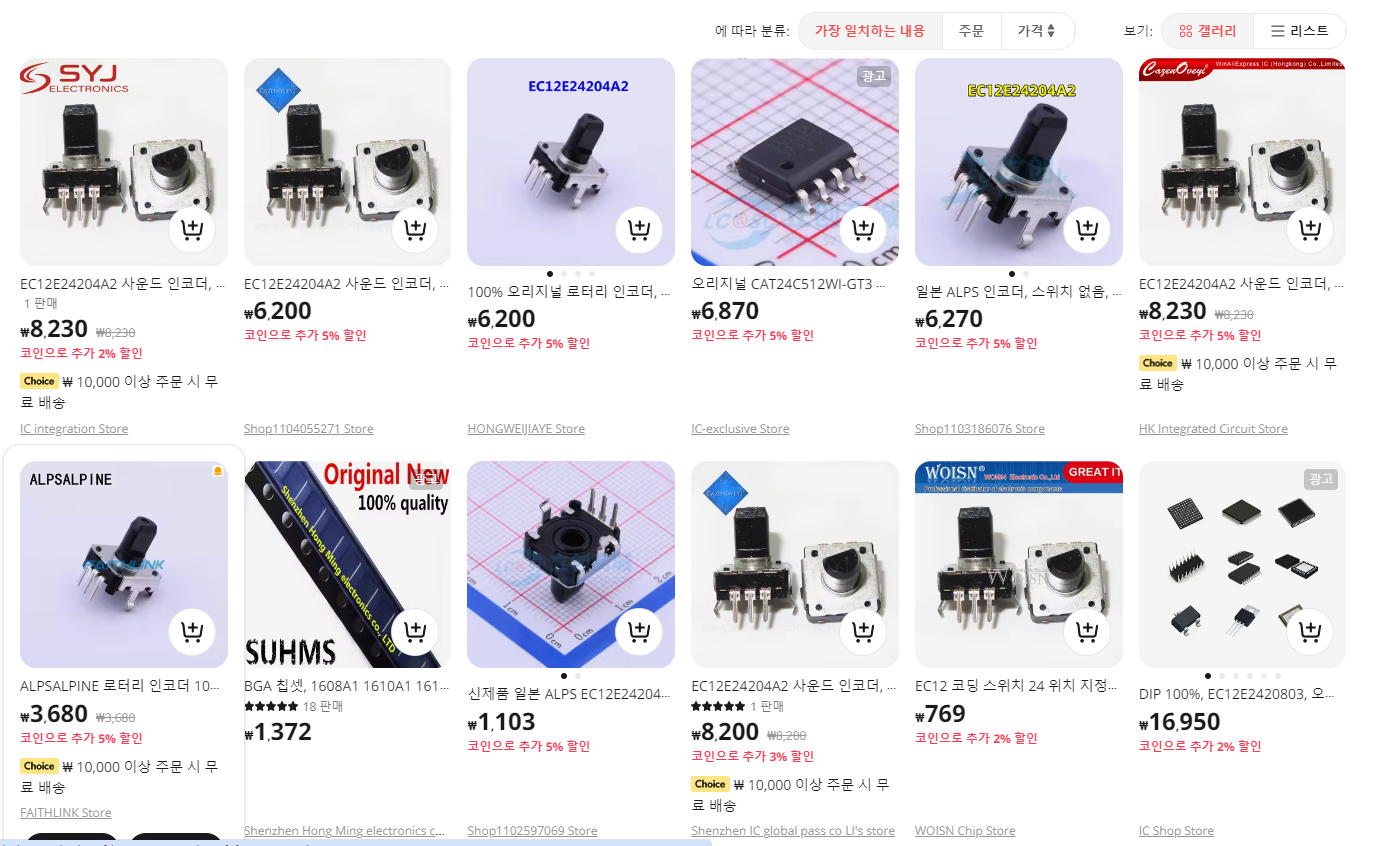

알리에서 검색

알리익스프레스에서 검색하니 부품이 나옵니다.



일단 수리를 위해서 알리익스프레스에서 EC12 부품을 구매하였습니다. 지금 배송 중인데 부품이 도착하면 바로 EVO4 노브를 수리해야겠습니다.
