오디오인터페이스 인프라소닉 아몬(INFRASONIC AMON) 볼륨 가변저항 교체

인프라소닉의 AMON이라는 오디오 인터페이스를 구매했습니다. 중고로 2만원 주고 사온 오디오 인터페이스인데 볼륨 노브를 돌리는데 큰 볼륨에서는 좌우 소리 크기차이가 없는데 볼륨을 작게 하면 좌우 소리 크기가 차이가 납니다.



원래 가변저항을 사용하는 볼륨노브는 어느정도 좌우 소리크기 차이가 있기는 한데, 이거는 너무 크게 차이가 나는 것 같아서 이번에 분해해보면서 가변저항을 교체해보려고 합니다.

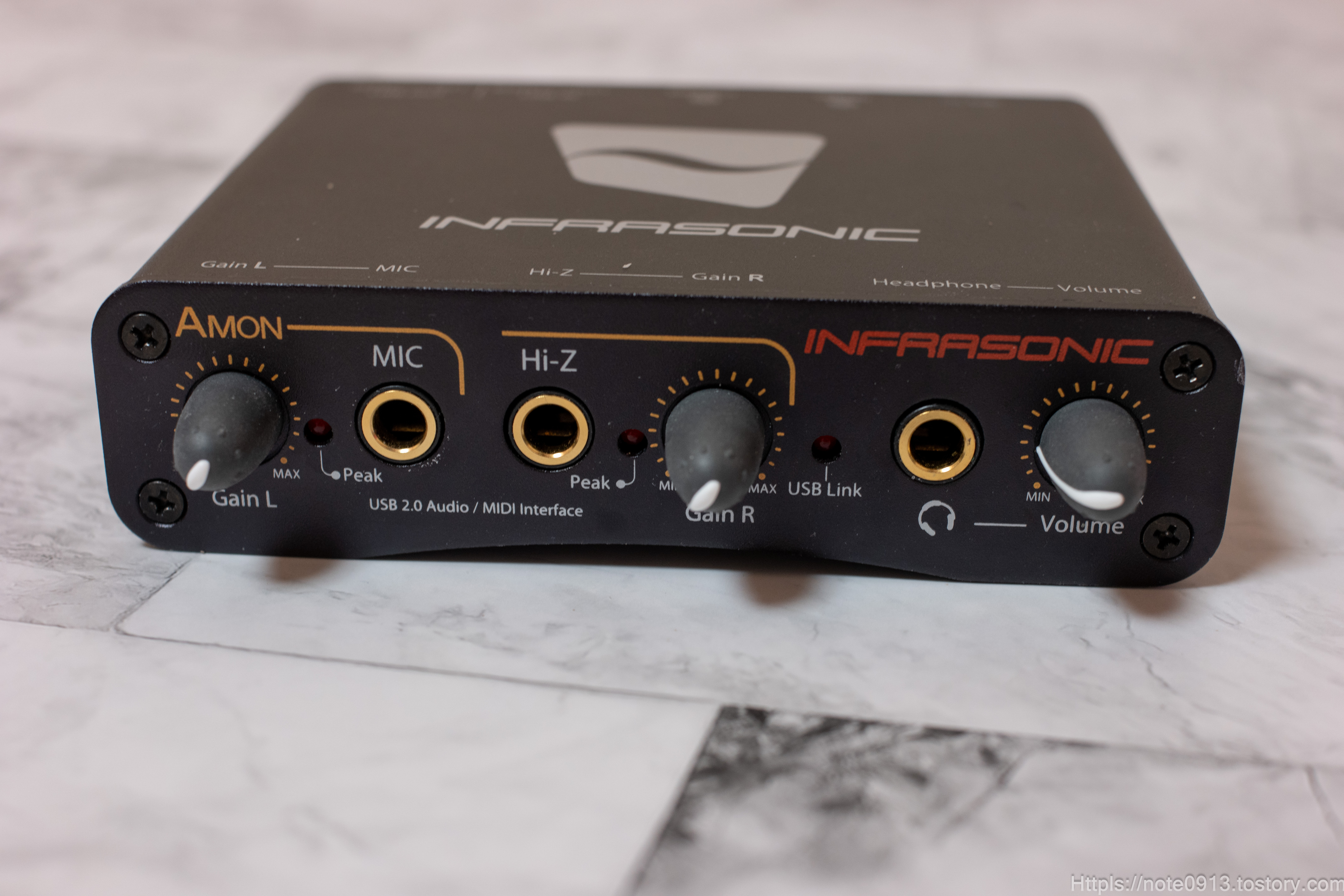

INFRASONIC AMON 오디오 인터페이스

오인페 전면부입니다. 한쪽은 마이크 입력, 다른 한쪽은 악기 등을 입력할 수 있는 Hi-Z(고 임피던스) 6.35mm 입력단자가 있습니다. 제일 오른쪽에는 헤드폰을 연결할 수 있는 6.35mm 단자와 볼륨 노브가 있습니다.

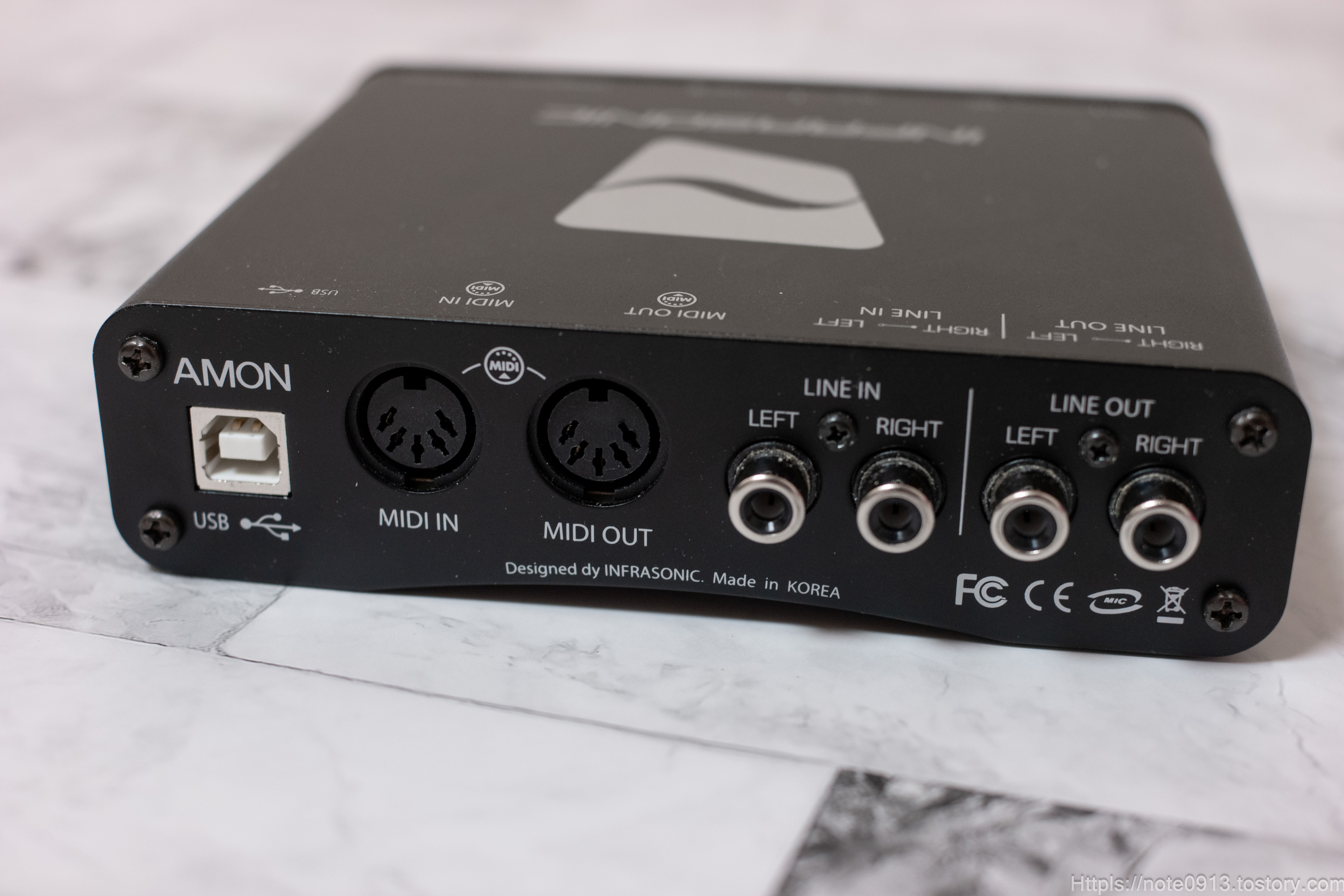

AMON 후면부

후면부에는 USB B타입 단자, 미디 입력단자(MIDI IN / OUT), 라인 입력단자, 라인 출력단자가 있습니다.

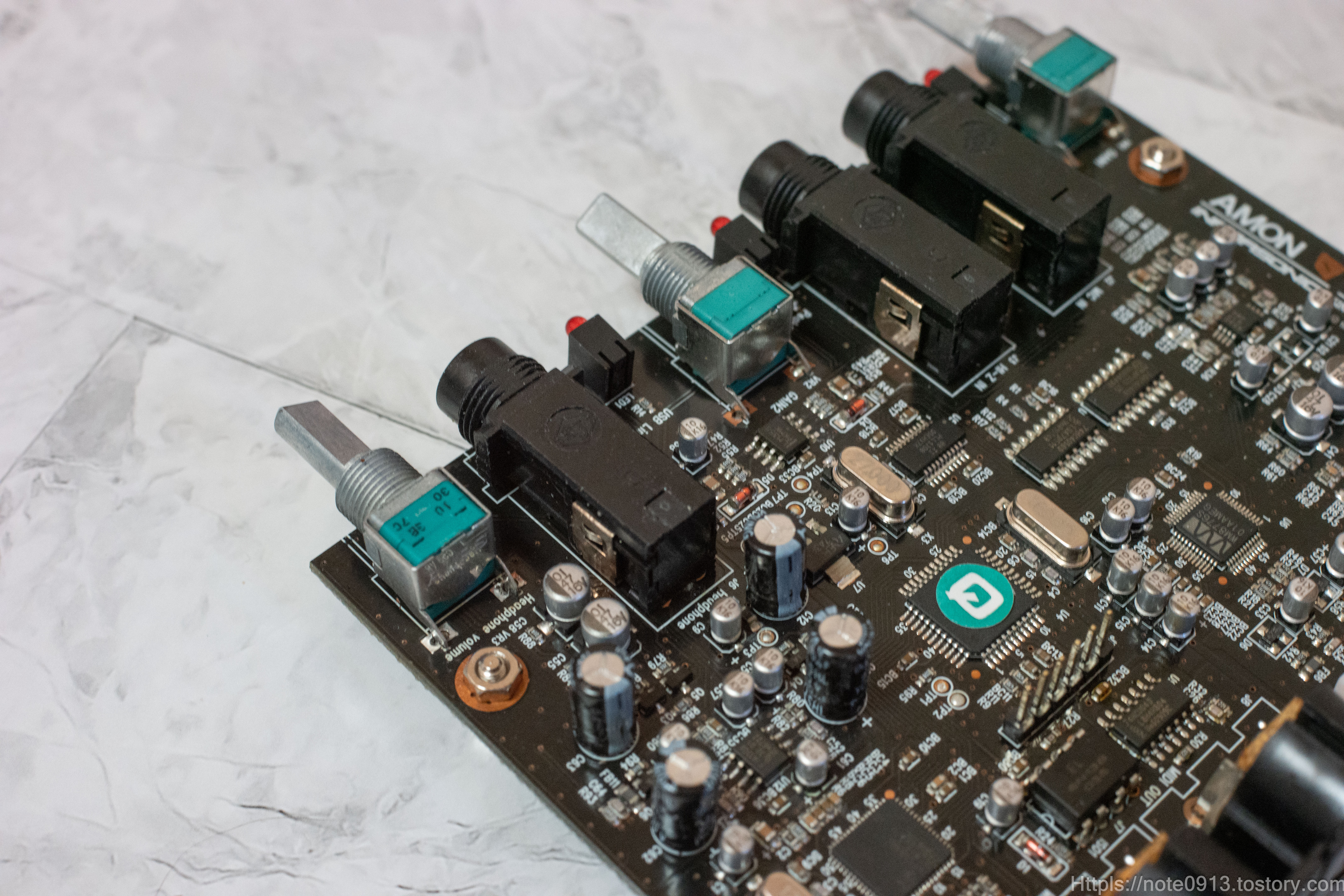

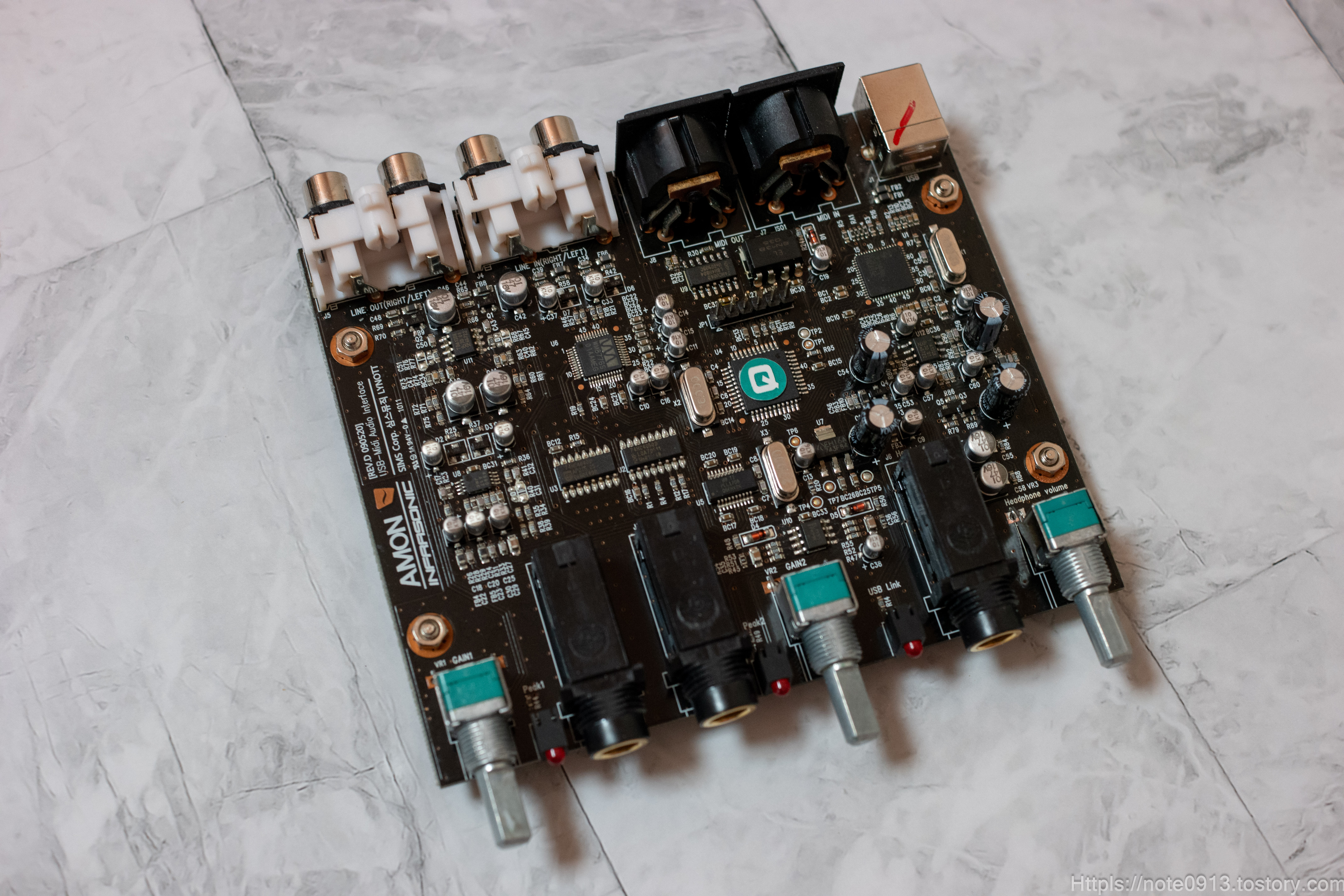

AMON 보드사진

인프라소닉 아몬의 보드 사진입니다. 겉보기에는 만듬새가 좋아보입니다.

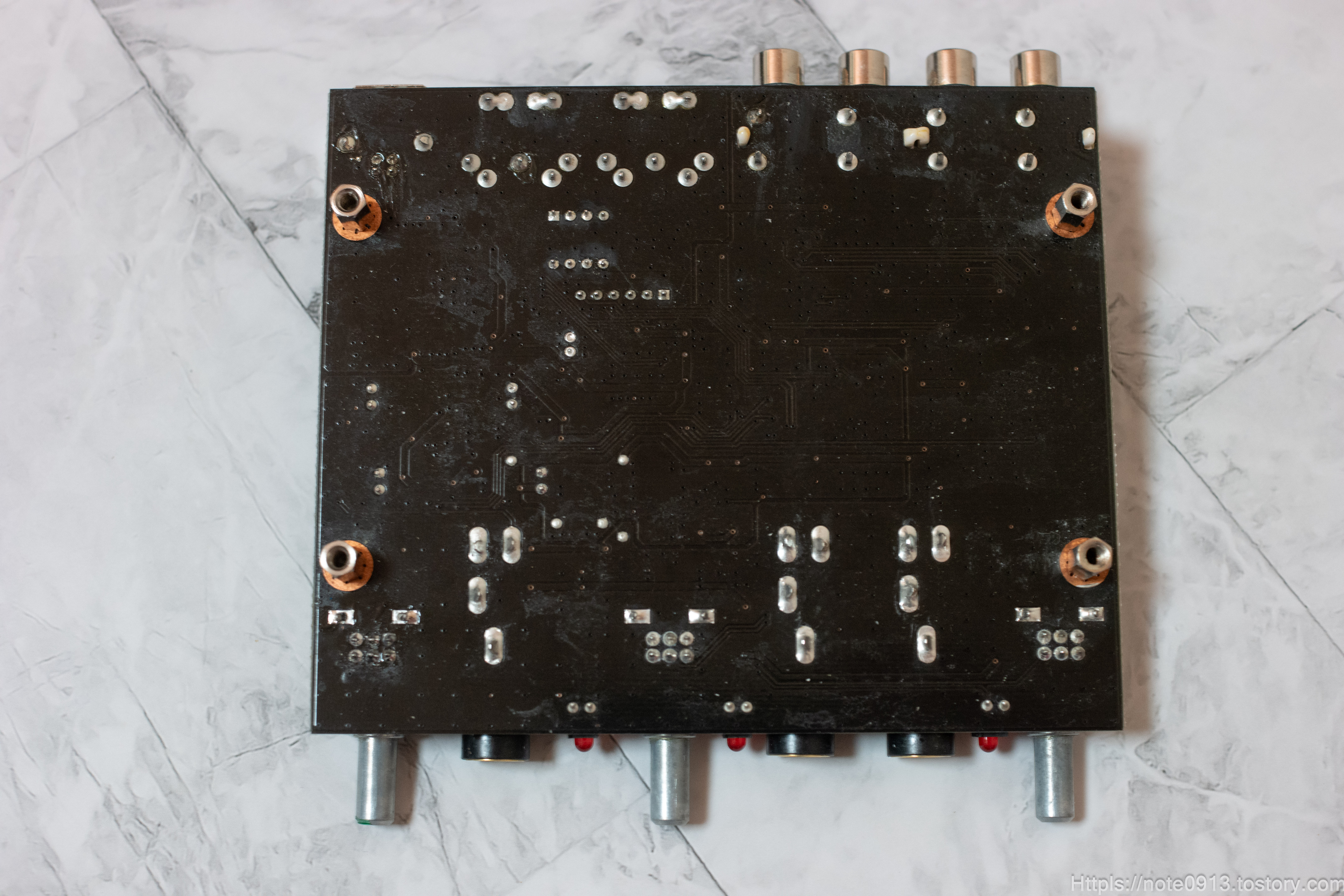

AMON 보드 뒷면

보드 뒷면입니다. 특별한 것은 없습니다.

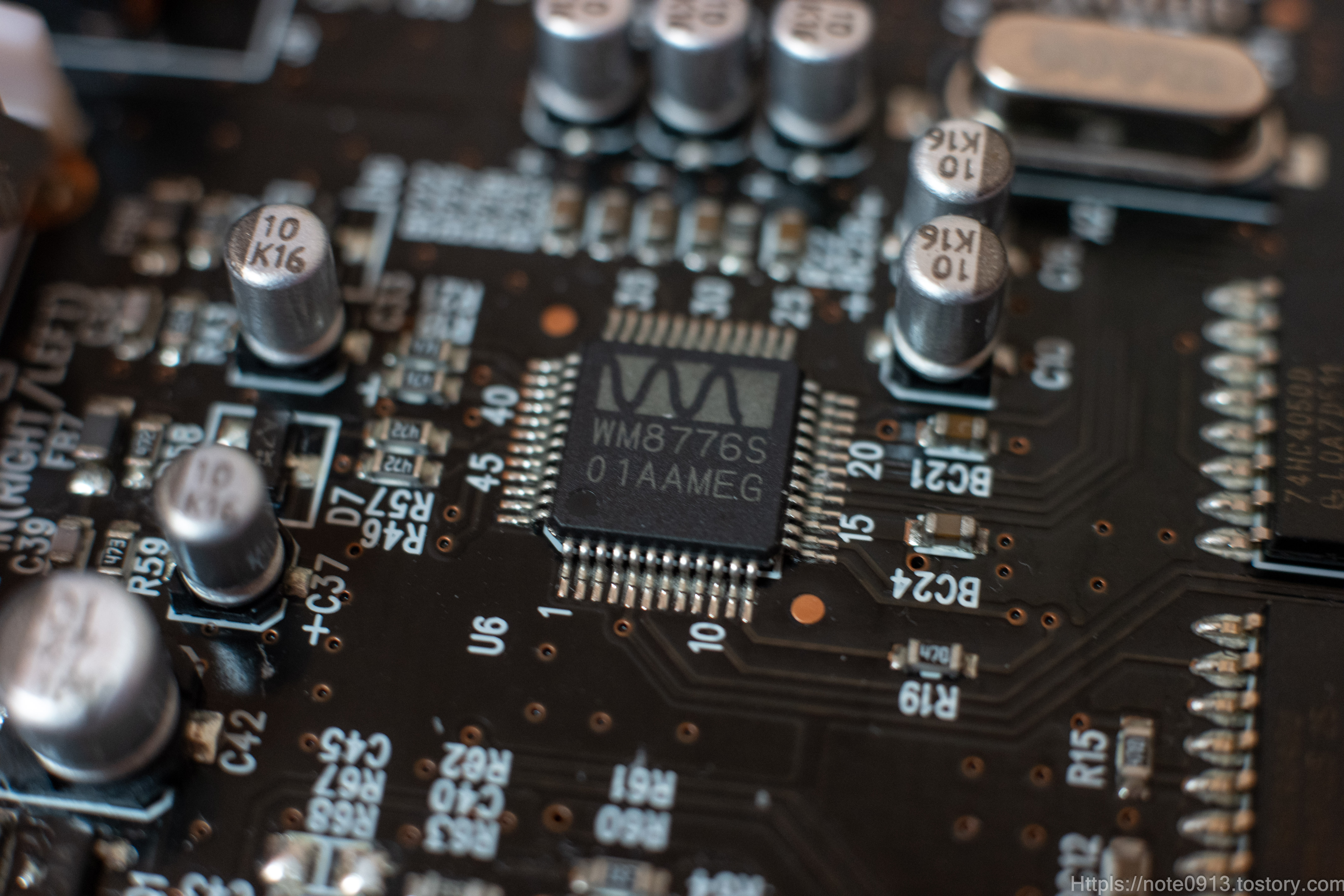

WM8776 칩

사용된 칩은 울프슨(wolfson)의 wm8776 칩이 사용되었습니다. 데이터시트롤 찾아보니 SNR이 ADC는 102dB, DAC는 108dB 라고 합니다.

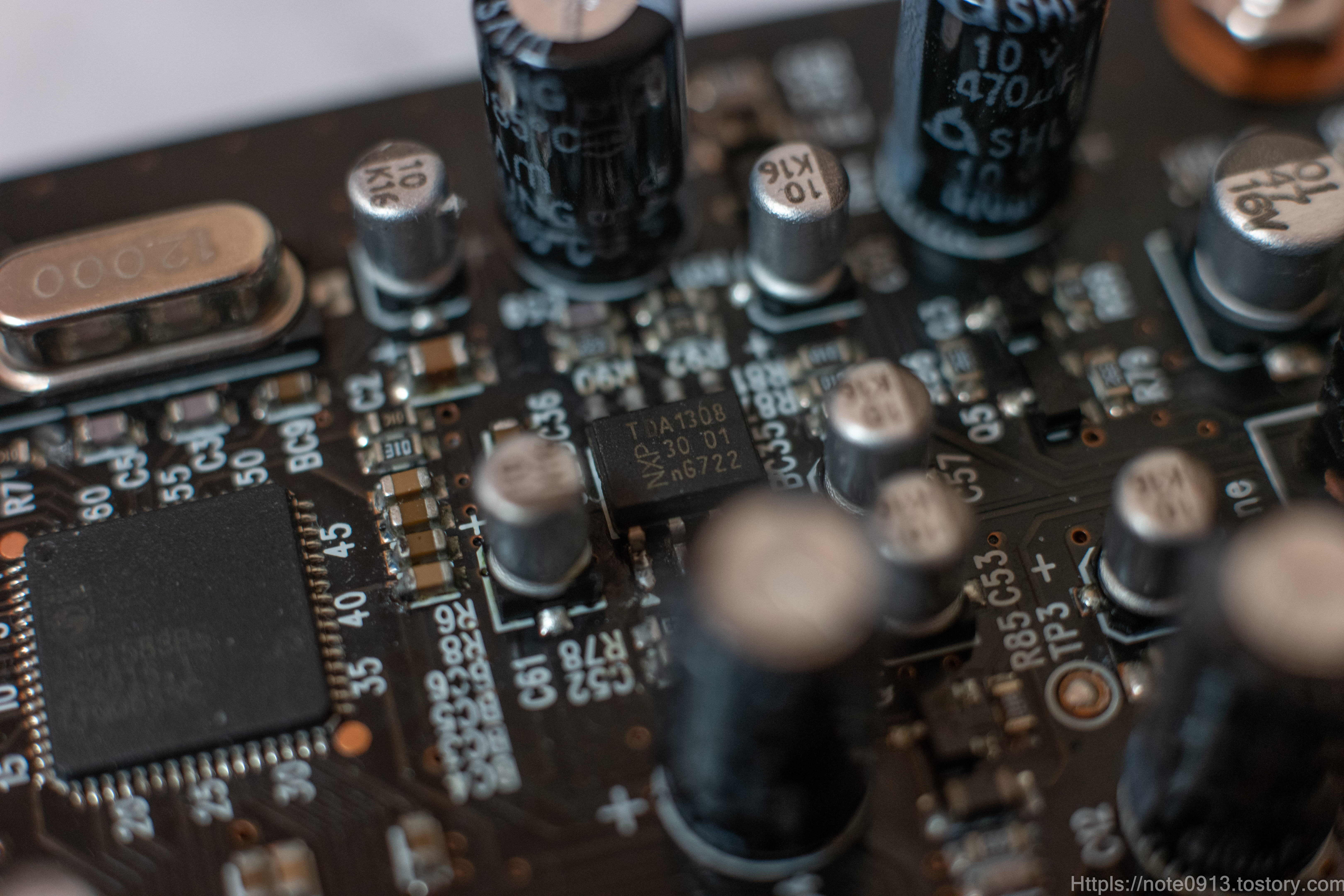

헤드폰 출력 칩셋 TDA1308

헤드폰 출력에 사용되는 칩셋은 NXP의 TDA1308이라는 칩입니다.

이것도 데이터시트를 찾아보니 Class-AB stereo headphone driver 라고 하네요.

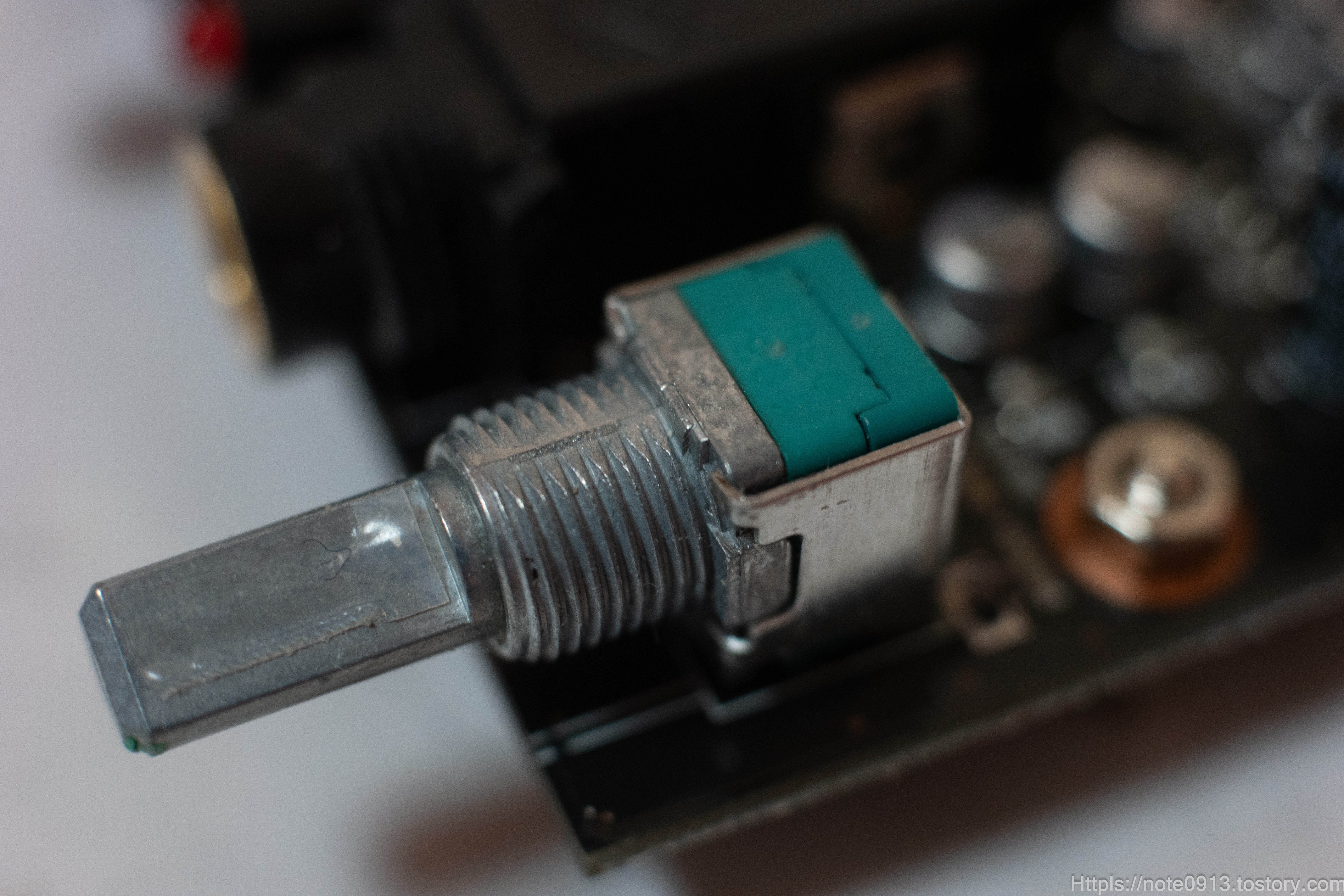

볼륨 가변저항

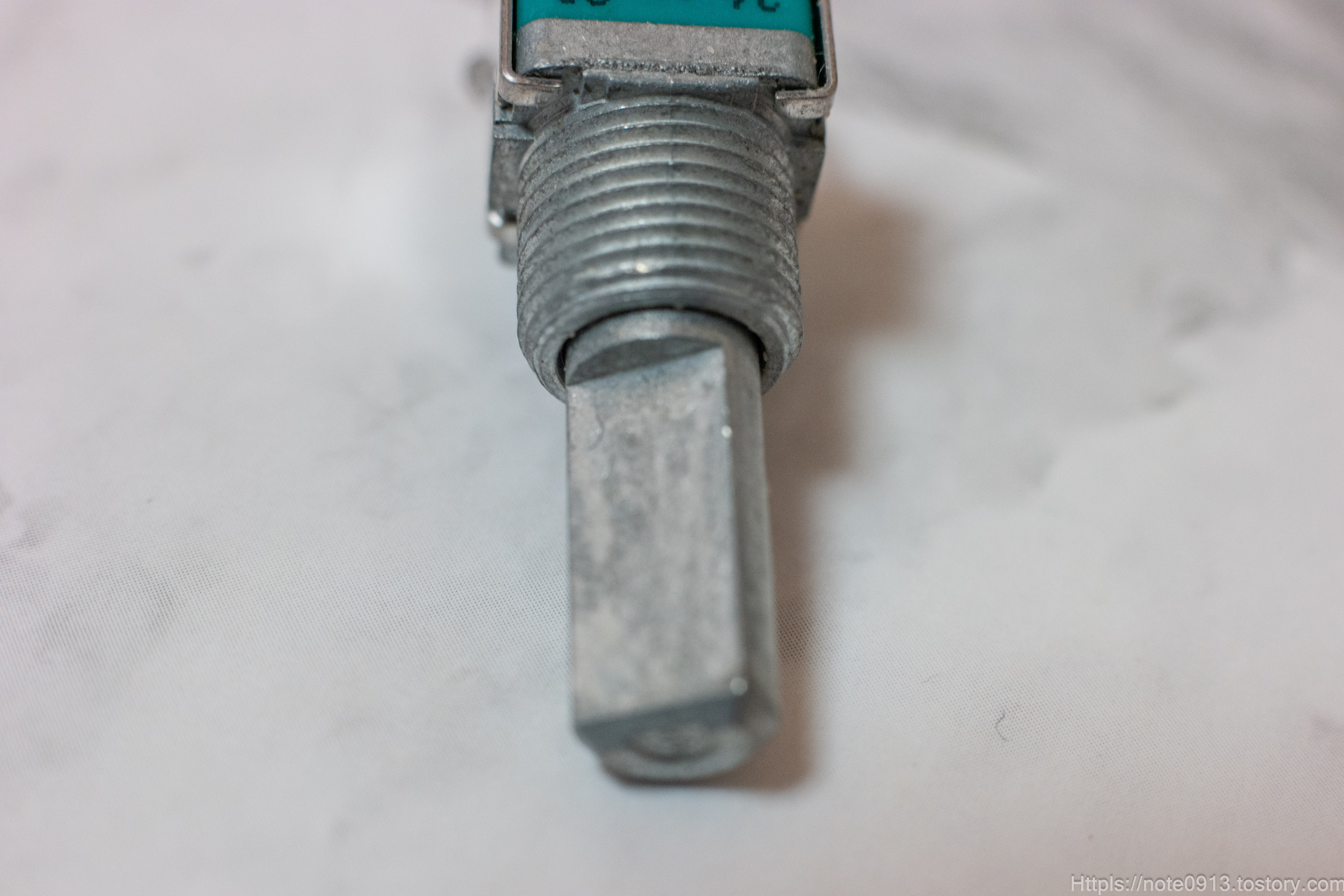

이번에 교체할 볼륨 가변저항입니다. 사이즈를 재보니 축 길이는 20mm 입니다. 이 가변저항 이름이 무엇인지 몰라서 한참을 찾아보았는데 이 부품의 이름이 ALPS 사의 RK09라는 가변저항이라고 라고합니다.  저항값은 10Kohm 입니다.



ALPS 회전식 수평 이중 정밀 전력 증폭기 믹서 볼륨 전위차계, RK09L12B0A3Q 축 길이 20mm A10K A50K, 1 개 -



아무튼 알리익스프레스에서 가변저항을 구매했습니다.

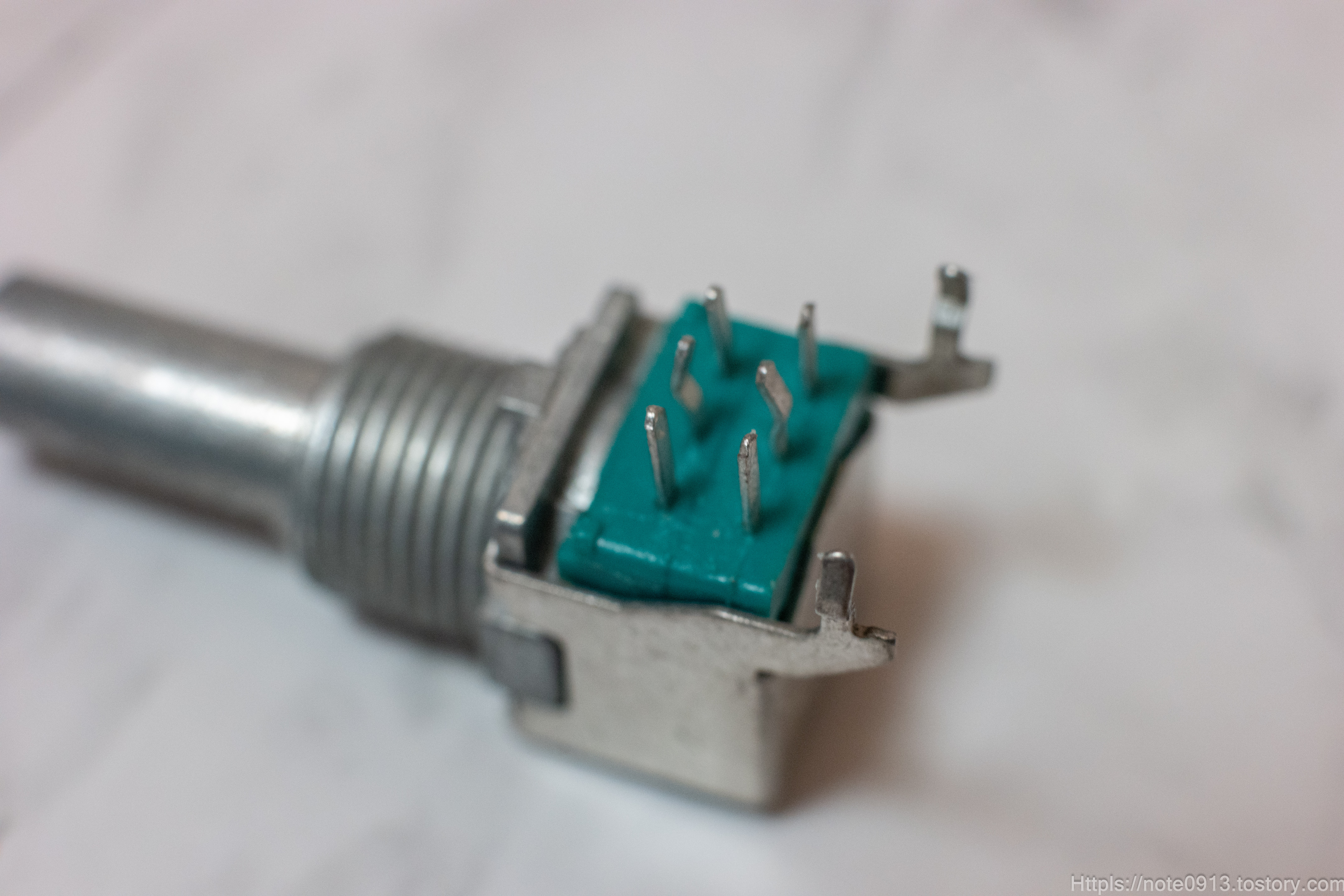

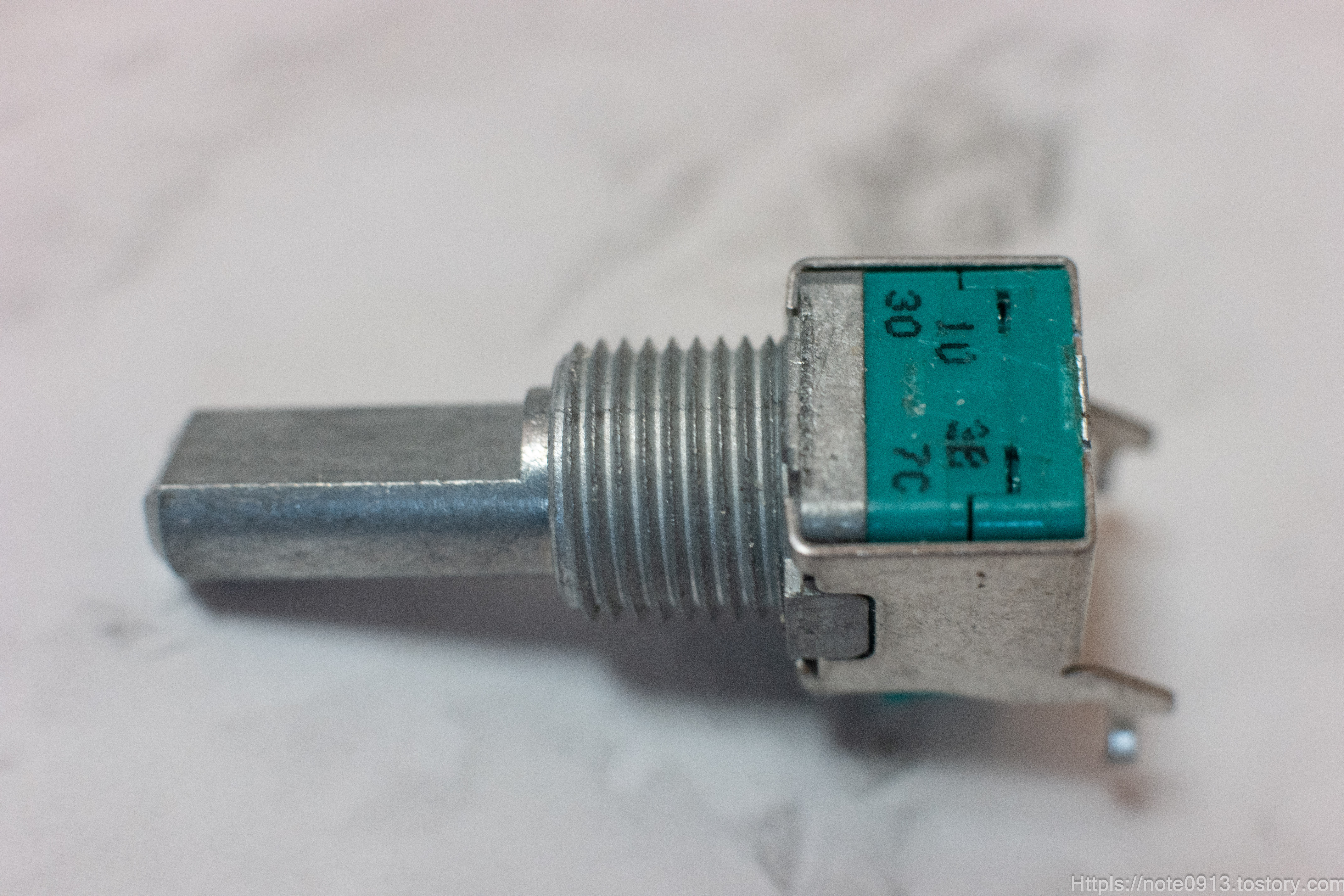

구매한 RK09 가변저항

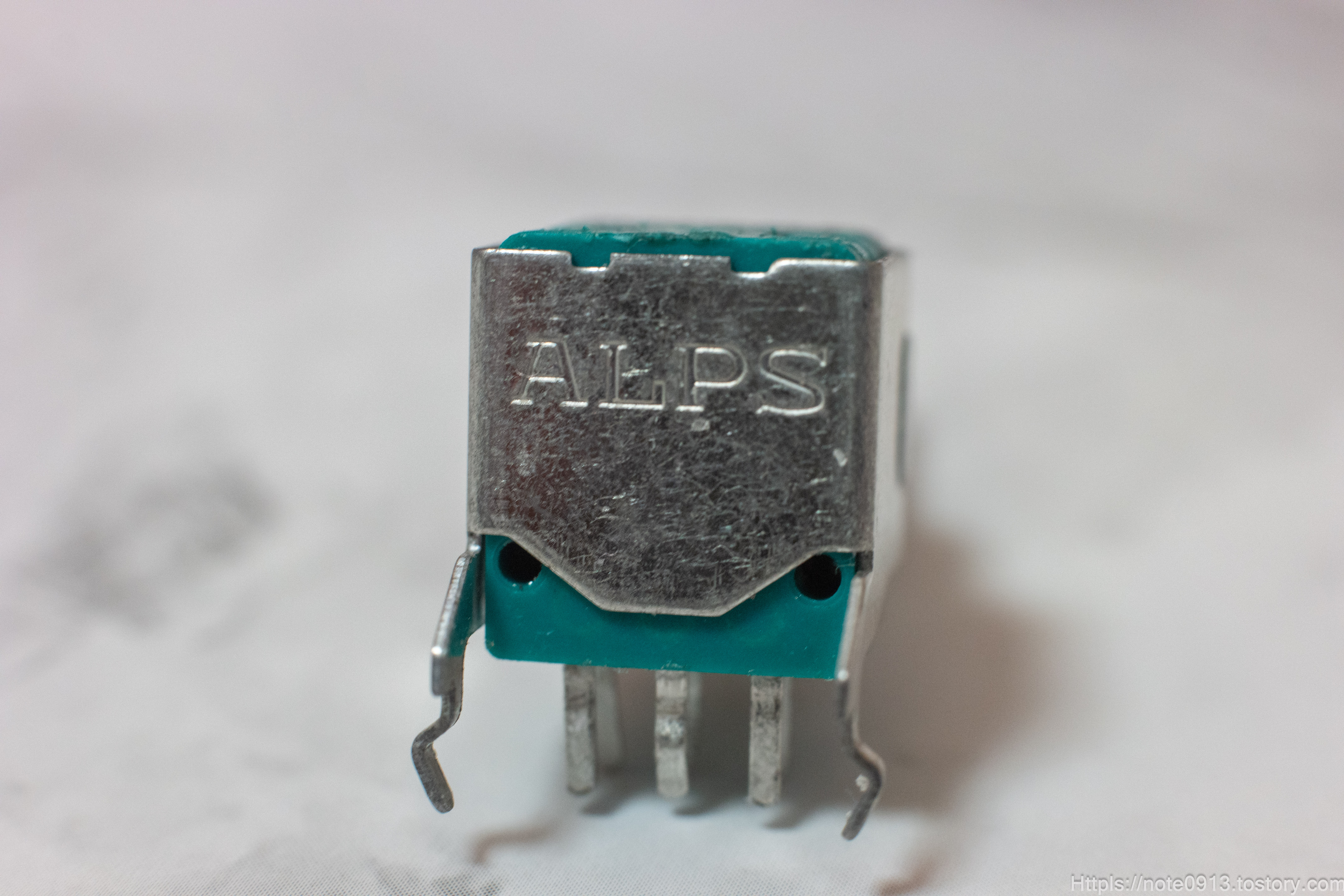

구매한 RK09 가변저항입니다. 저항상단에 기존에 없던 글씨가 있고 후면 철판에 ALPS라고 적혀있네요.

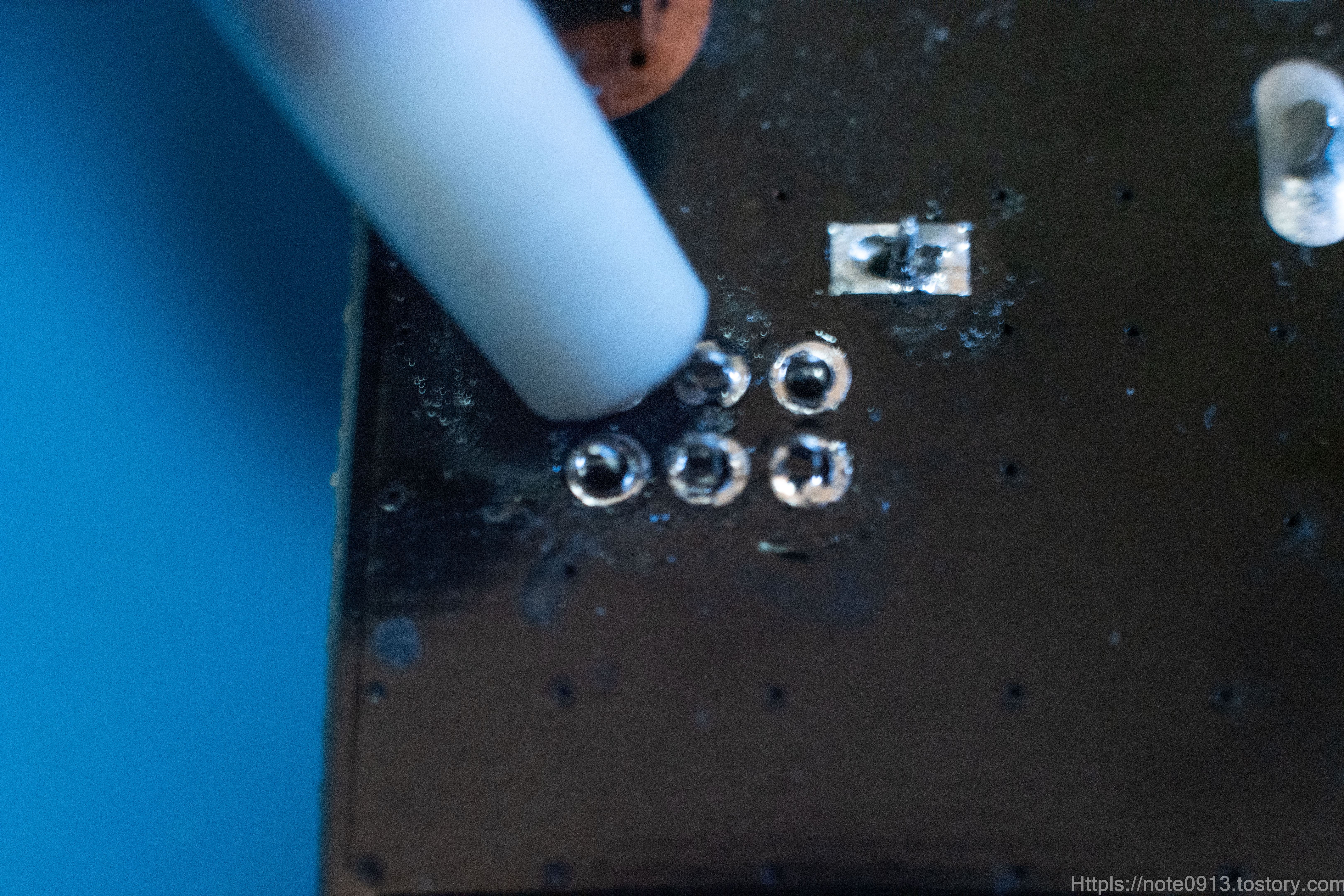

납 제거

납 흡입기를 사용해서 기존에 납땜되어 있던 납을 제거해줍니다.

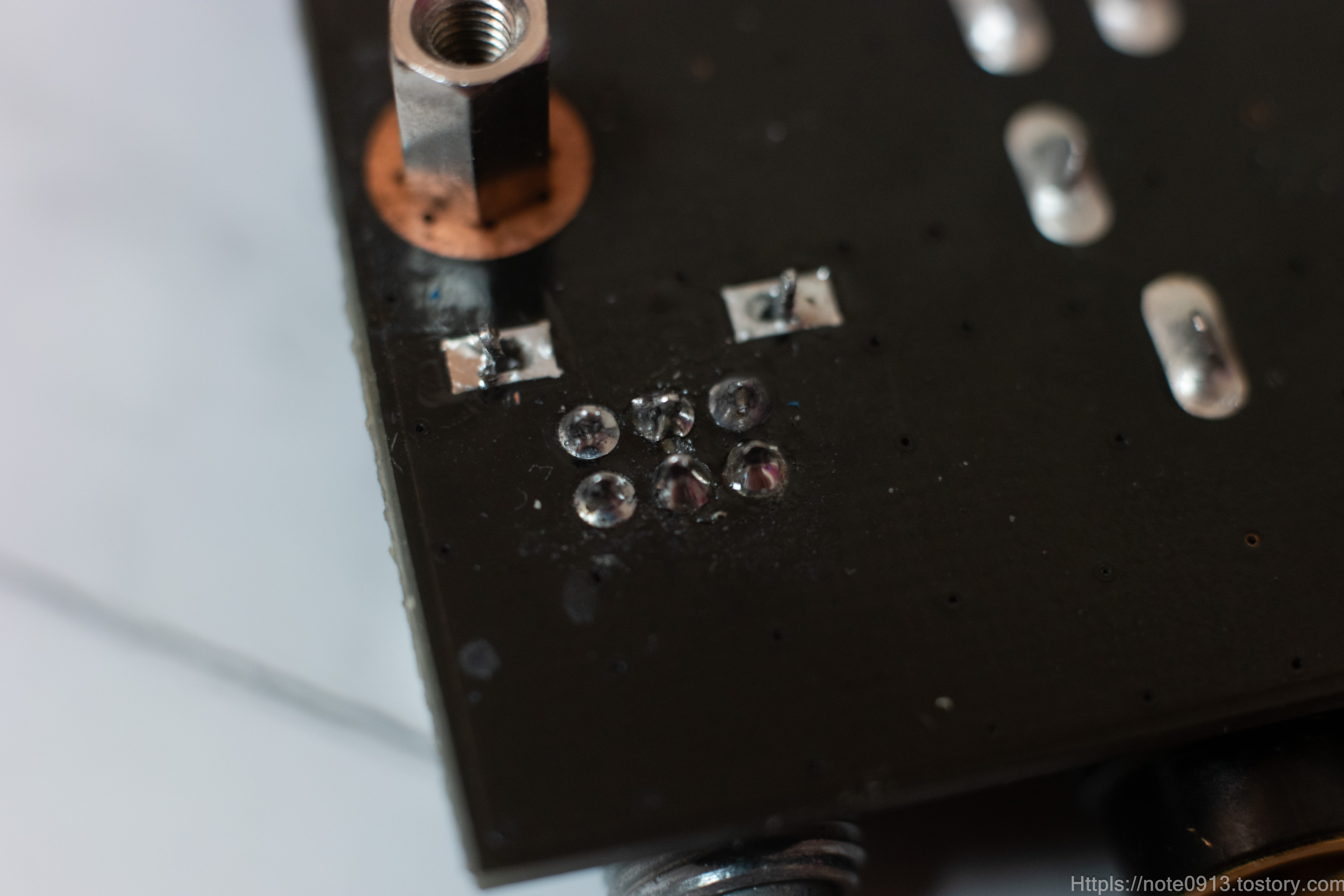

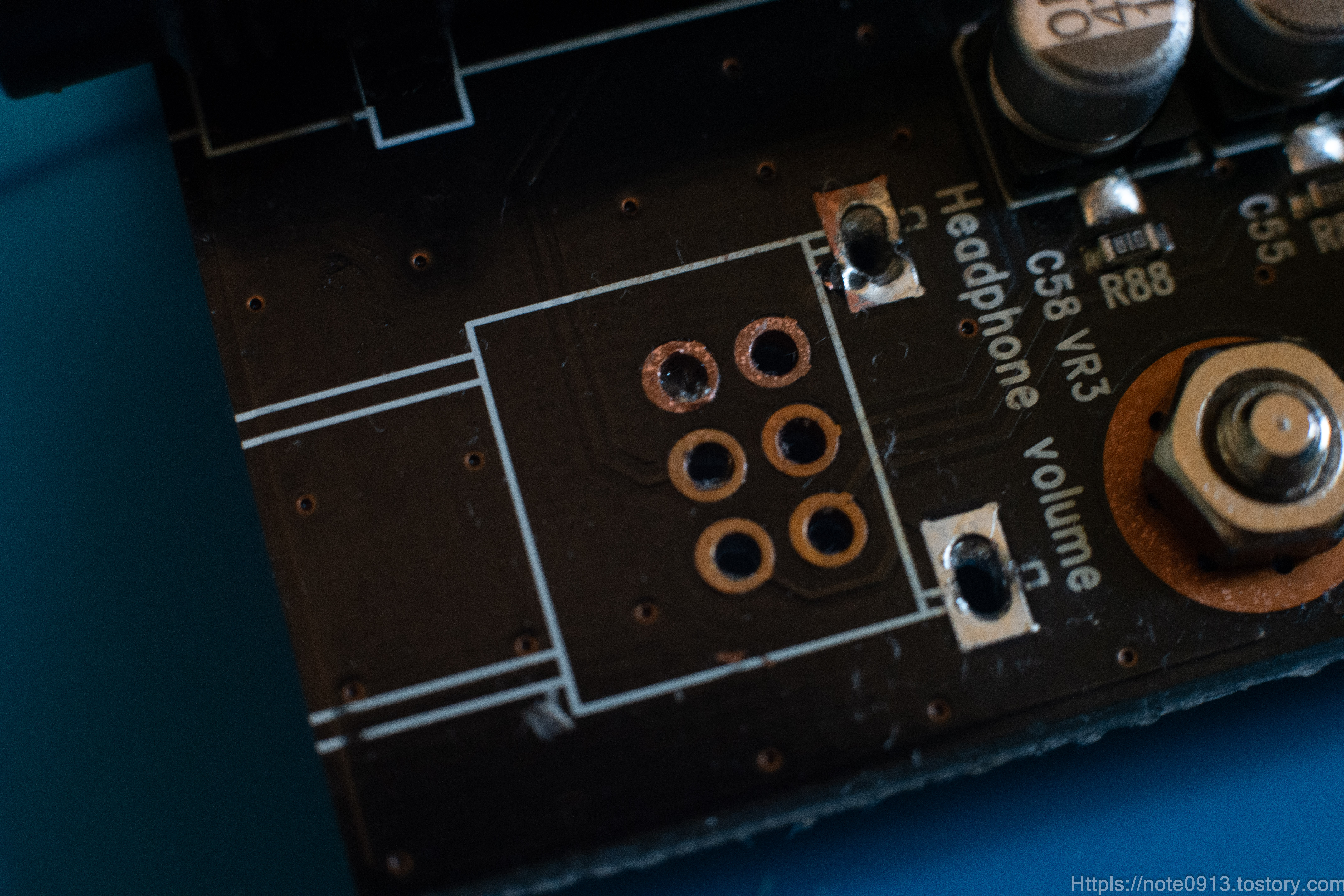

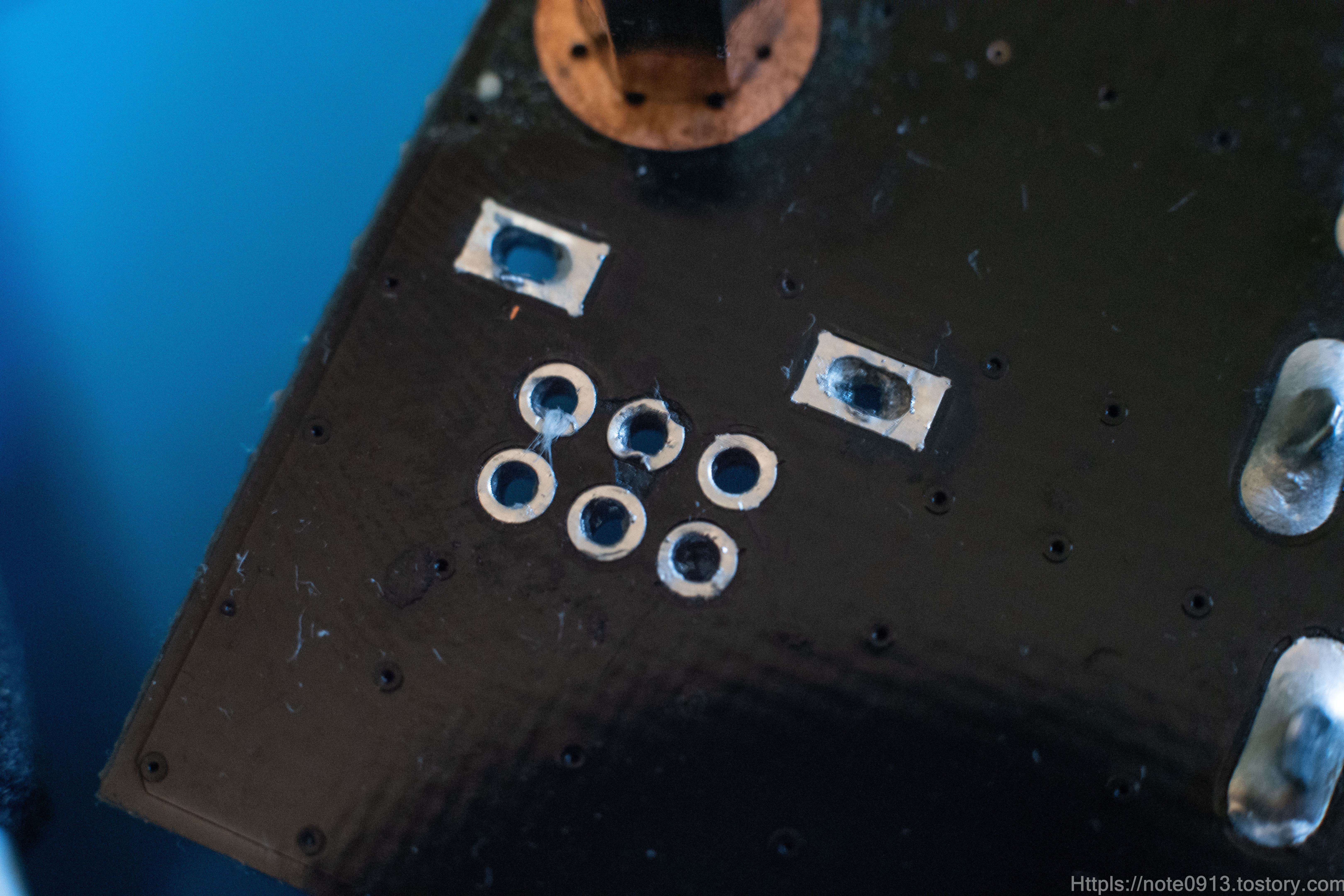

납 제거 완료

납이 깔끔하게 제거되었습니다.

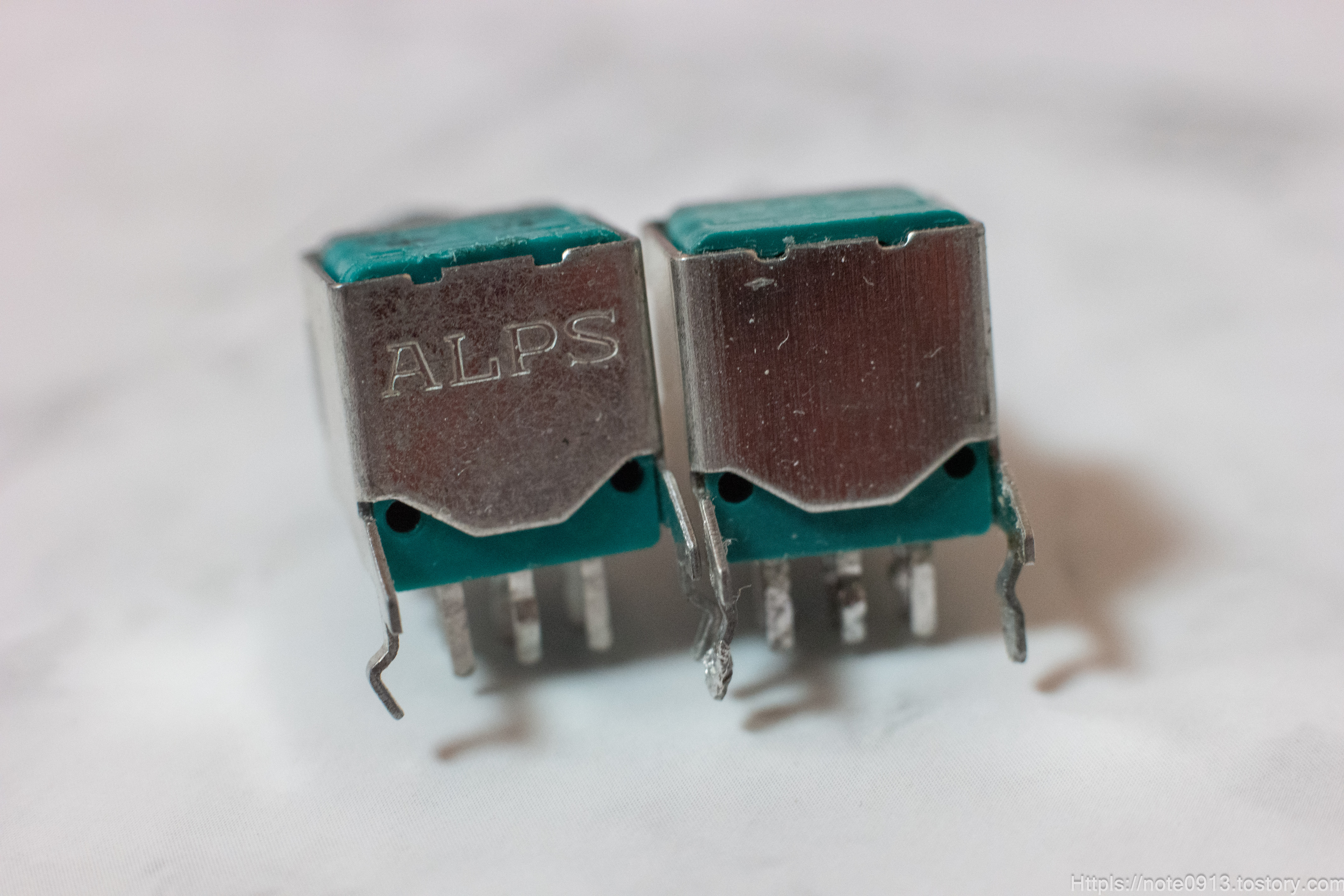

기존 가변저항과 비교

기존꺼는 ALPS 글자가 없는데 새로운 가변저항에는 ALPS 글자가 있습니다.

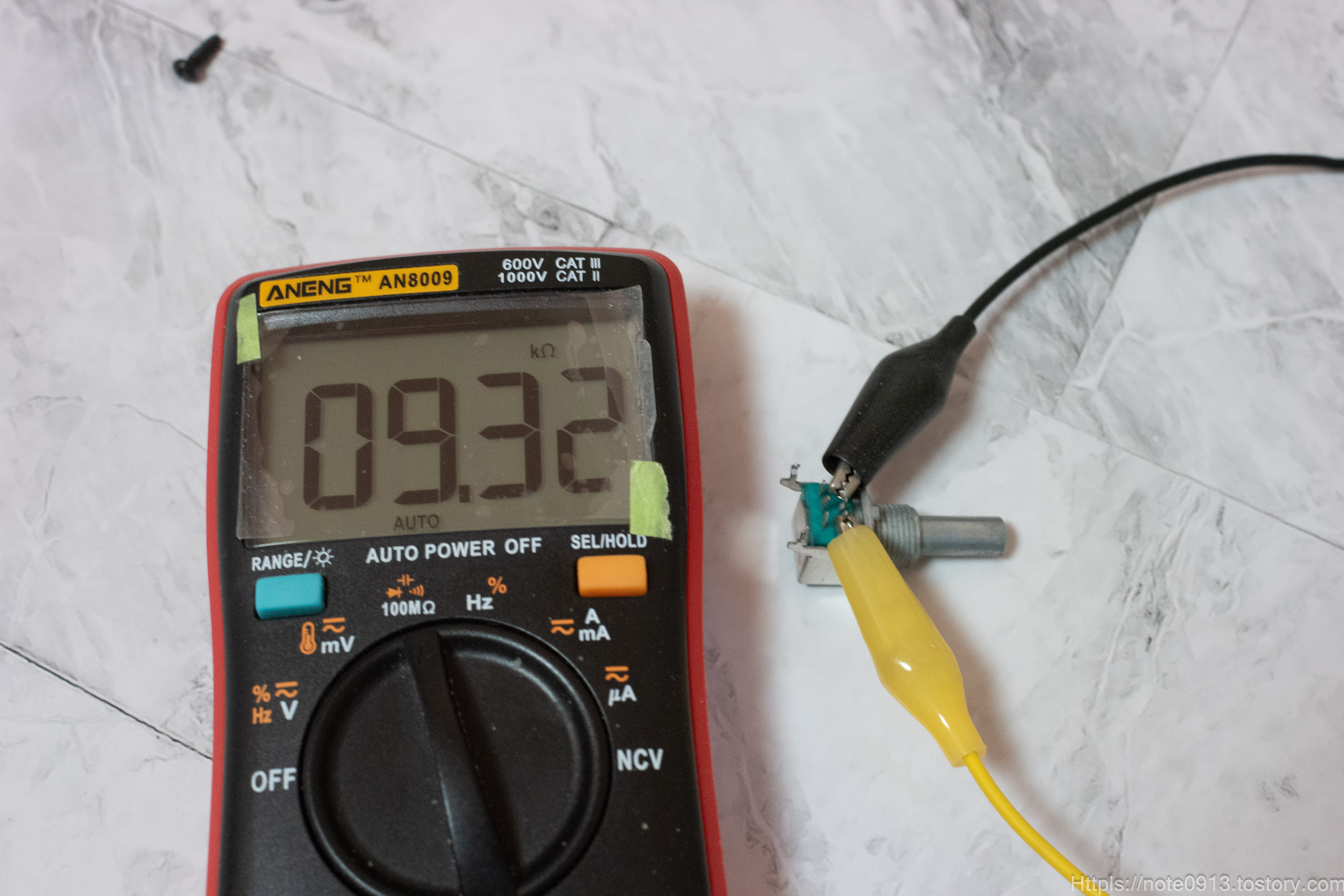

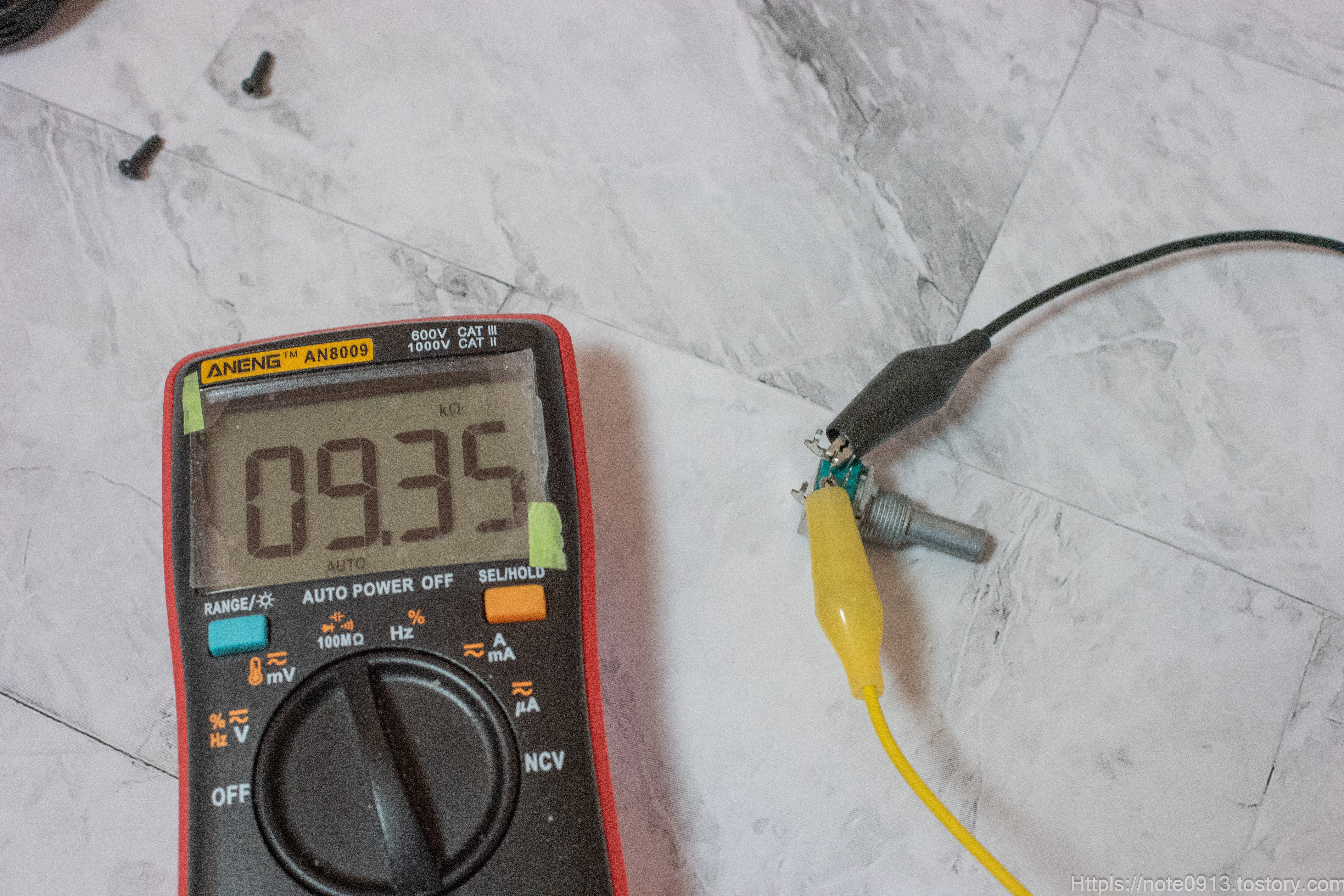

새로운 가변저항 저항값 측정

새로 구입한 가변저항 값을 측정해보았습니다. 왼쪽 9.32Kohm, 오른쪽 9.35Kohm 으로 최대 저항값차이는 거의 없습니다.

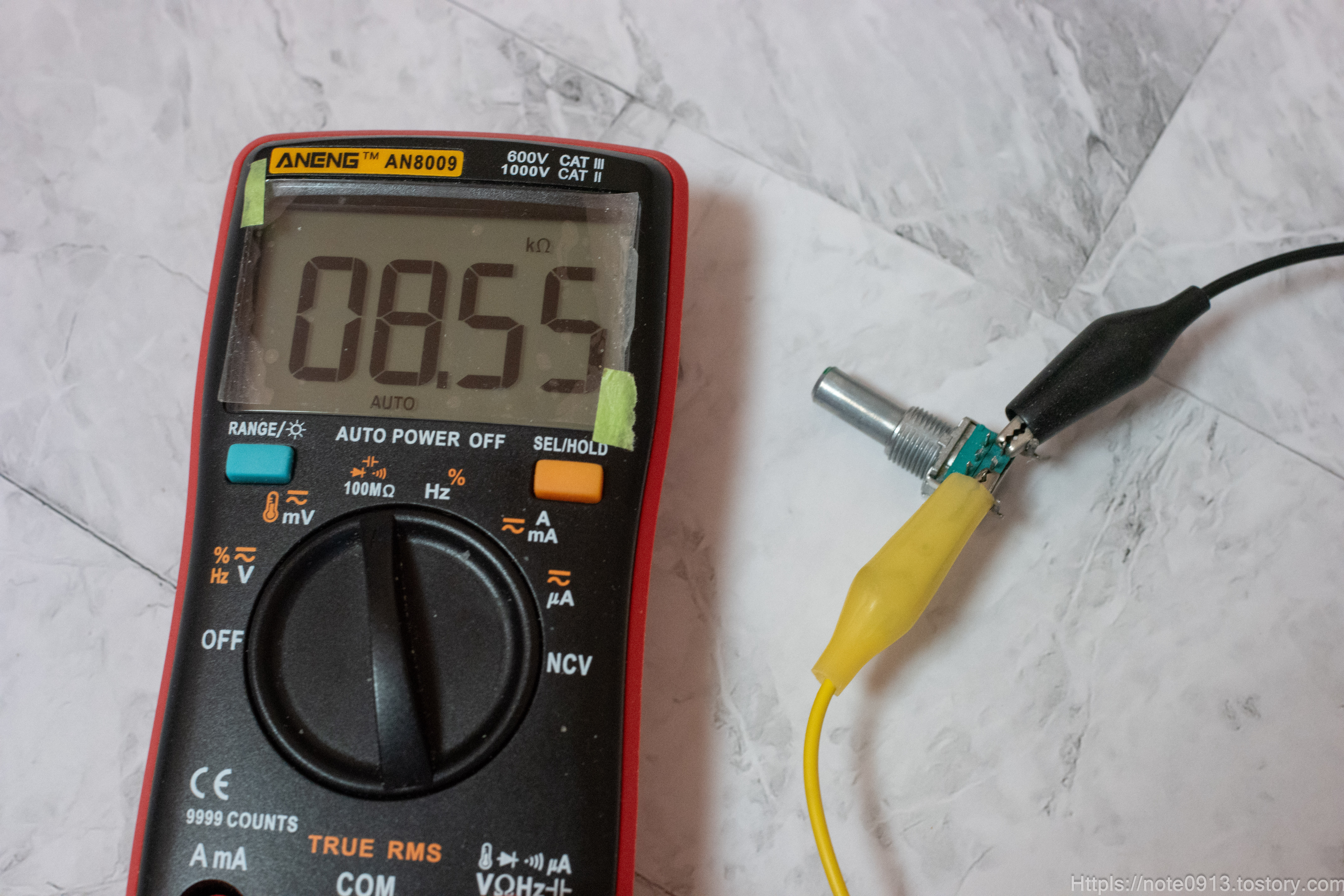

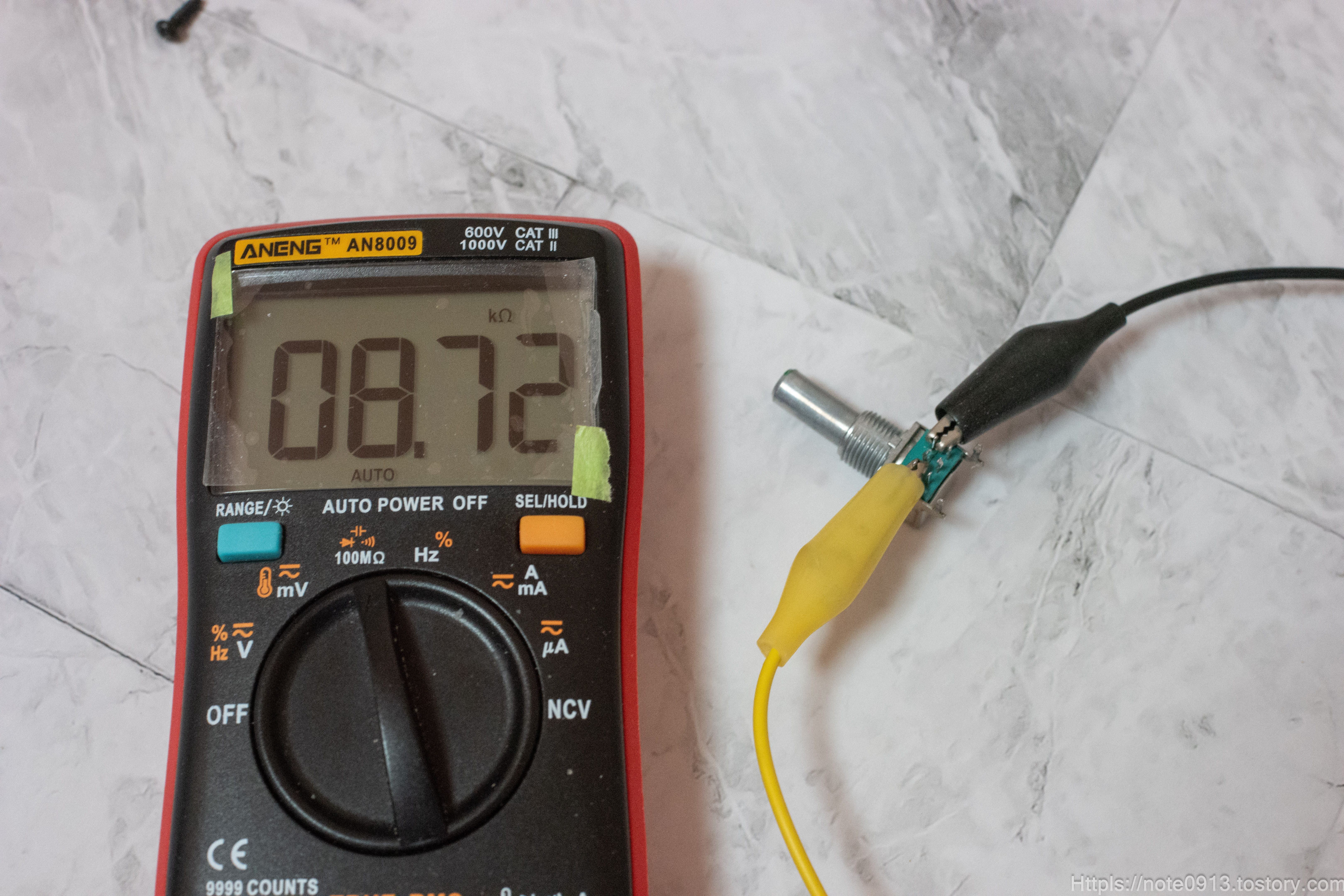

기존 가변저항 저항값 측정

반면에 기존 저항은 왼쪽 8.72Kohm, 오른쪽은 8.55Kohm 으로 새로구입한 것보다 차이가 많이 납니다.



가변저항 교체

새로운 가변저항으로 교체해 줍니다.



교체를 하고나서 소리를 들어봤는데 좌우 소리차이는 많이 줄었는데 그래도 역시 차이가 조금 있네요. 기존에는 낮은 볼륨에서 왼쪽이 조금 더 크게 들렸는데, 교체하고 나서는 오른쪽이 조금 더 크게 들립니다.



가변저항이 아날로그적인 방식이라 오차가 있기때문에 좌우차이는 어쩔 수 없나봅니다.

아무튼 기존보다는 그래도 조금 나아졌으니 만족합니다.
